Power double 300 - restauration

16 réponses
7 participants
1 016 vues
7 followers

davidcab

1145

AFicionado·a

Membre depuis 21 ans

Sujet de la discussion Posté le 23/07/2024 à 23:12:25

Remplacement 8 condensateurs filtrages 4700uF ---> 15000uF (H=70mm)
Tous les chimiques (en qualités supérieures) découplage et série NP
Trimmer Offset et Bias (5k) hyper important, origine pas fiable et instable dans le temps (meilleur ppm/°C)

4 résistances de puissance 1k2 7W----> 12W
R 10K ---> 3w
Passage XLR IN/Link à la norme actuelle afin d'éviter tout déphasage de 180° (actif) : PIN 1 & 3: 0V / PIN 2 : signal //// gros travail

Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.

[ Dernière édition du message le 24/07/2024 à 11:55:43 ]

Afficher le sujet de la discussion

bamifou

396

Posteur·euse AFfamé·e

Membre depuis 13 ans

11 Posté le 07/11/2024 à 14:40:04

Woww quel boulot ! Chapeau !

davidcab

1145

AFicionado·a

Membre depuis 21 ans

12 Posté le 07/11/2024 à 19:10:05

Pour répondre à Michel, utilisation sur mes altec A5 pour test.
Mais très petite ronfle secteur dans les HP, je mettrai des bandes de cuivres autours des transfos EI.
--->Pour les relais finder, je ne comprends pas ta question, mais j'espère que la détection DC sera assez rapide afin de ne pas détruire les bobines HP ....

Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.

Séb Gamart

Nouvel·le AFfilié·e

Membre depuis 10 ans

13 Posté le 07/11/2024 à 22:51:40

Super boulot ! Magnifique ! :bravo:

michel.29

3318

Squatteur·euse d’AF

Membre depuis 16 ans

14 Posté le 07/11/2024 à 23:02:20

pour les relais ?
la question se pose sur son aptitude à souffler un arc sous 65V et peut être 10A si Hp 8ohm ( Re = 6,5R)
Bien souvent le pouvoir de coupure est donné sous 250V AC et 24ou 30V continu
Sur ce datasheet
Finder donne des pouvoirs de coupure sous 120V et ce n'est pas bien élevé
https://cdn.findernet.com/app/uploads/S40EN.pdf

possible qu'en cas de défaut çà se termine en contact fondu et possiblement Hp cramé
BGW installe des aimants pour donner un vrai pouvoir de coupure au relais sur les BGW 750
l'aimant étire l'arc

faisable sur les relais du Double 300 ?

davidcab

1145

AFicionado·a

Membre depuis 21 ans

15 Posté le 08/11/2024 à 10:37:05

C'est vrai j'ai déjà vu ça sur les BGW 750C et il me semble que les relais sont plus gros aussi (de mémoire Schrack)
On doit pouvoir coller (glue) ces petits aimants (de tableau blanc) proche contacts

Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.

mathieu2

Nouvel·le AFfilié·e

Membre depuis 20 ans

16 Posté le 05/01/2025 à 10:57:46

Bonjour,
petit up sur ce post...
Vravo pour la restauration, mais je suis étonné de la trace du signal carré à 5 kHz, elle n'est vraiment pas propre. Est-ce bien normal?

davidcab

1145

AFicionado·a

Membre depuis 21 ans

17 Posté le 15/04/2025 à 18:41:35

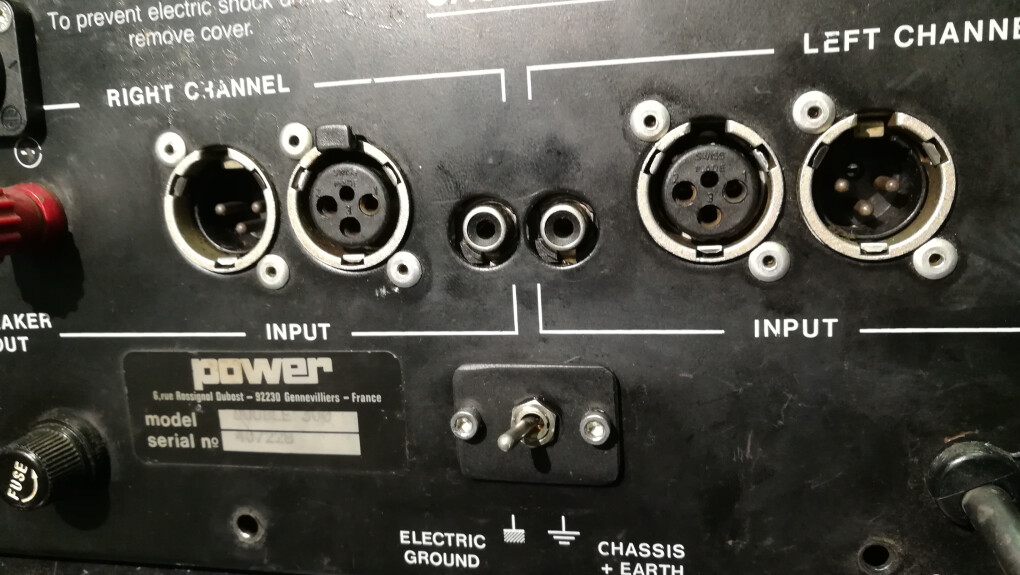

J'avais oublié inter ground lift mis en place.

BIAS :
Je pense revoir le courant de repos car 47mV (0.47 ohms) soit 100mA par transistor me semble élévé, j'envisage 50mA , soir 25mV

Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.

[ Dernière édition du message le 15/04/2025 à 23:07:29 ]
