Remplacement condensateur, ventilateur, amélioration, schéma - Proline 3000
- 7 réponses
- 4 participants
- 1 804 vues
- 6 followers
davidcab
1243
AFicionado·a
Membre depuis 21 ans
A l'origine montés en 24V: Sanyo 9S0824L401
49.8m³/h, 92 x 92 x 25mm, 960mW 1700tr/mn, 17dB, 0.96W
à l'identique ----> pour du pro, et roulement à billes :
EBM Papst 3414NGL 23dB, 63m3, 1950Tr/mn, 1.3W
Puis upgrade de l'ampli et améliorations

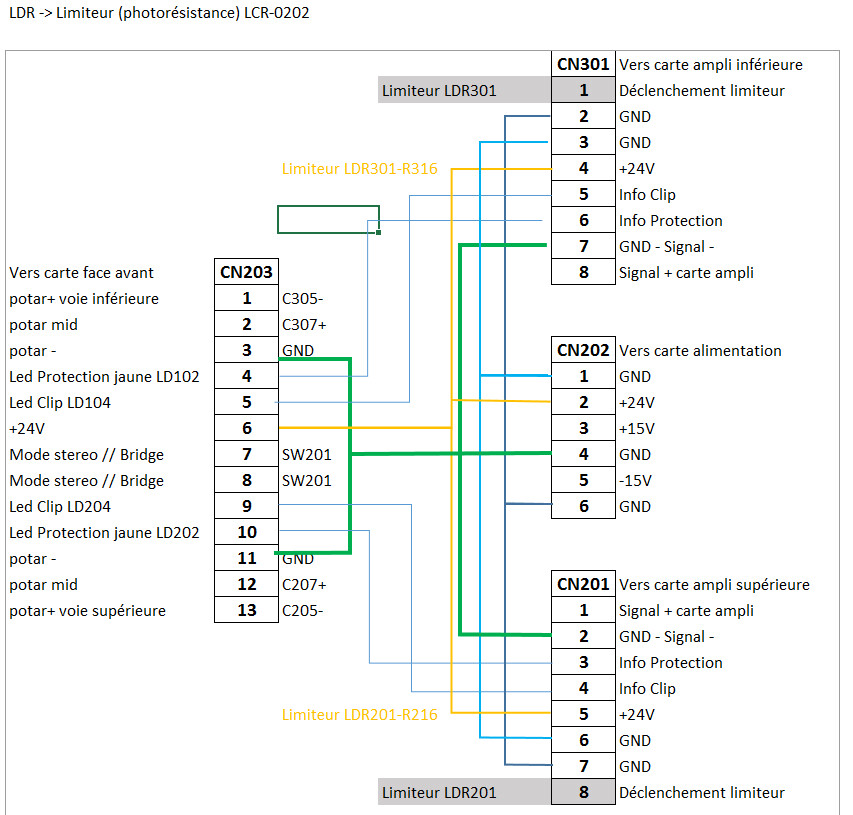

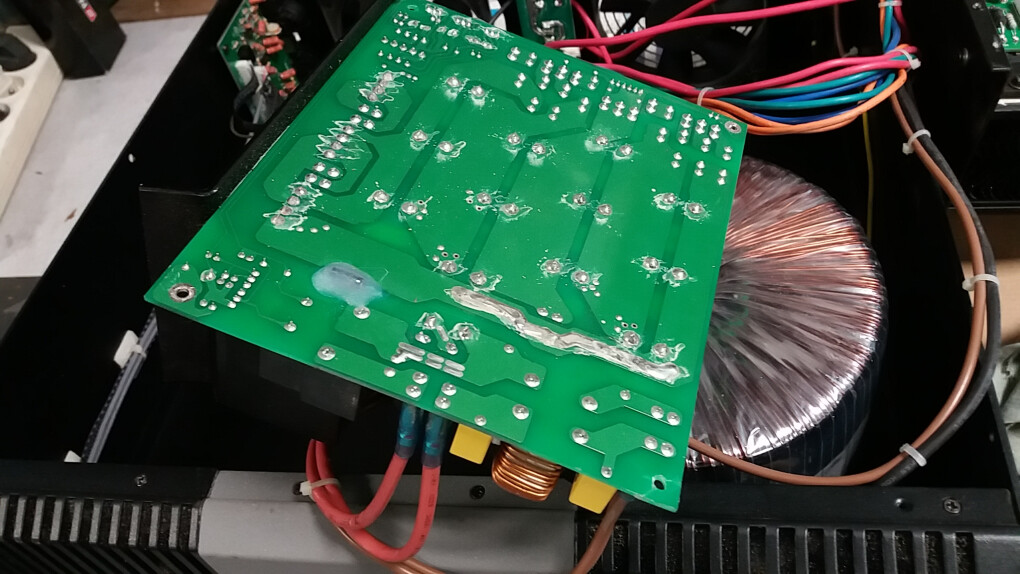

Le radiateur sur CI alimentation ne tient pas bien au CI ....
(mauvaise conception)
Et le CI a du mal à supporter le la masse des 12 condensateurs 8200uF/100v (ajout de pied 10mm)
Ampli classe H, assez simple (pas complexe comme un Crown MA5000VZ, un autre monde ...) qui fait penser aux ampli Power Jumbo, HH, EAA Square 1000 ....
http://jimmy.thomas.free.fr/AUDIO/proline3000/tamp_proline_3600_amp.pdf
Et remplacement des 12 condensateurs CON-PRO 8200uF/100V 85°C (ø 35x60mm) par des 15000uF/100V 105°C (ø 35x100mm),
ainsi que ponts de diodes et les 2 NTC (mise en route, appel de courant plus élevé) ...
---> Bien faire l'entretien des mousses en face AV : sinon surchauffe, et dans ce cas 1 des 3 fuse 1AT saute.
49.8m³/h, 92 x 92 x 25mm, 960mW 1700tr/mn, 17dB, 0.96W
à l'identique ----> pour du pro, et roulement à billes :
EBM Papst 3414NGL 23dB, 63m3, 1950Tr/mn, 1.3W
Puis upgrade de l'ampli et améliorations
Le radiateur sur CI alimentation ne tient pas bien au CI ....
(mauvaise conception)Et le CI a du mal à supporter le la masse des 12 condensateurs 8200uF/100v (ajout de pied 10mm)
Ampli classe H, assez simple (pas complexe comme un Crown MA5000VZ, un autre monde ...) qui fait penser aux ampli Power Jumbo, HH, EAA Square 1000 ....
http://jimmy.thomas.free.fr/AUDIO/proline3000/tamp_proline_3600_amp.pdf
Et remplacement des 12 condensateurs CON-PRO 8200uF/100V 85°C (ø 35x60mm) par des 15000uF/100V 105°C (ø 35x100mm),
ainsi que ponts de diodes et les 2 NTC (mise en route, appel de courant plus élevé) ...
---> Bien faire l'entretien des mousses en face AV : sinon surchauffe, et dans ce cas 1 des 3 fuse 1AT saute.
Posts techniques déposés gracieusement. Je ne résous pas vos pannes, je ne fais pas de support technique. L'électronique demande un niveau d'études minimum et beaucoup d'expérience pratique.
Bebert7068
211
Posteur·euse AFfiné·e
Membre depuis 10 ans
tatas28
14
Nouvel·le AFfilié·e
Membre depuis 11 ans
davidcab
1243
AFicionado·a
Membre depuis 21 ans
Remplacement condensateurs :
Bcp plus de réserve dans le grave et de tenue
Transfo :
Pour les secondaires il y a plusieurs tensions redressées, filtrées (ou régulées)
+/-15V DC
+24V DC
Puissance :
H+V
L+V
H-V
L-V
Ces tensions secondaires sont déduites en faisant une mesure en DC, et donc par calcul, on en déduit en divisant par Racine de 2, moins les tensions du pont redresseur (cours niveau BEP)
Pour l'ampérage, mesurez diamètre et hauteur du core torique et comparez avec des docs de fabriquant
Voilà
Bcp plus de réserve dans le grave et de tenue
Transfo :
Pour les secondaires il y a plusieurs tensions redressées, filtrées (ou régulées)
+/-15V DC
+24V DC
Puissance :
H+V
L+V
H-V
L-V
Ces tensions secondaires sont déduites en faisant une mesure en DC, et donc par calcul, on en déduit en divisant par Racine de 2, moins les tensions du pont redresseur (cours niveau BEP)
Pour l'ampérage, mesurez diamètre et hauteur du core torique et comparez avec des docs de fabriquant
Voilà
Posts techniques déposés gracieusement. Je ne résous pas vos pannes, je ne fais pas de support technique. L'électronique demande un niveau d'études minimum et beaucoup d'expérience pratique.
tatas28
14
Nouvel·le AFfilié·e
Membre depuis 11 ans
Bebert7068
211
Posteur·euse AFfiné·e
Membre depuis 10 ans
davidcab
1243
AFicionado·a
Membre depuis 21 ans
Hauteur 110mm
Diamètre 195mm
Diamètre 195mm
Posts techniques déposés gracieusement. Je ne résous pas vos pannes, je ne fais pas de support technique. L'électronique demande un niveau d'études minimum et beaucoup d'expérience pratique.
The Mousse .
47
Nouvel·le AFfilié·e
Membre depuis 9 ans
Un grand merci pour ce partage
Ps: les ventilateur papst sont plus gourmand en courant, pas de crainte au niveau du circuit d'alimentation aux pour ceux ci ?
Ps: les ventilateur papst sont plus gourmand en courant, pas de crainte au niveau du circuit d'alimentation aux pour ceux ci ?
