Panne sur un CHEVIN Q6, Clip CHA-Résolu
- 9 réponses
- 4 participants
- 2 371 vues
- 4 followers
davidcab
1180
AFicionado·a
Membre depuis 21 ans
Panne sur un CHEVIN Research Q6, Clip sur CHA, très peu de son
Le problème vient d'un transistor de puissance Mosfet EXICON 10N20.
Le problème aussi, c'est le démontage complet
Couple serrage 1kg
Le problème vient d'un transistor de puissance Mosfet EXICON 10N20.
Le problème aussi, c'est le démontage complet
Couple serrage 1kg
Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.
[ Dernière édition du message le 10/01/2020 à 20:29:32 ]
isathier
2
Nouvel·le AFfilié·e
Membre depuis 18 ans
davidcab
1180
AFicionado·a
Membre depuis 21 ans
isathier
2
Nouvel·le AFfilié·e
Membre depuis 18 ans
davidcab
1180
AFicionado·a
Membre depuis 21 ans
C'est un superbe ampli
Par contre Chevin ne répond à aucun mails si tu as des questions techniques, schémas introuvables ...
Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.
[ Dernière édition du message le 31/08/2020 à 22:18:27 ]
davidcab
1180
AFicionado·a
Membre depuis 21 ans

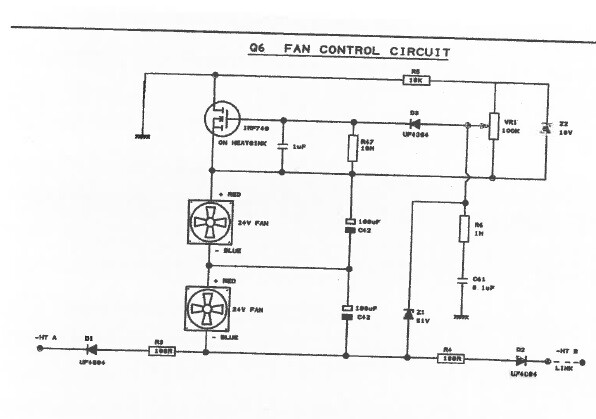

Remplacement des 2 ventilateurs PAPST TYP 8414G (24V - 80x80x25mm) roulement à billes ultra silencieux (pro et cher) et des résistances R3 et R4 100 ohms (par des 3W)
---> Régler à nouveau l'ajustable @ t=20°C (vitesse mini, mais il faut qu'ils commencent à tourner !)
---> Régler à nouveau l'ajustable @ t=20°C (vitesse mini, mais il faut qu'ils commencent à tourner !)
Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.
[ Dernière édition du message le 21/03/2023 à 10:44:45 ]
Jyvoipabo
706
Posteur·euse AFfolé·e
Membre depuis 13 ans
davidcab
1180
AFicionado·a
Membre depuis 21 ans
davidcab
1180
AFicionado·a
Membre depuis 21 ans
Yann-Loic
35
Nouvel·le AFfilié·e
Membre depuis 18 ans
Bonjour
Je viens de récupérer un q6 avec le canal 2 en défaut.

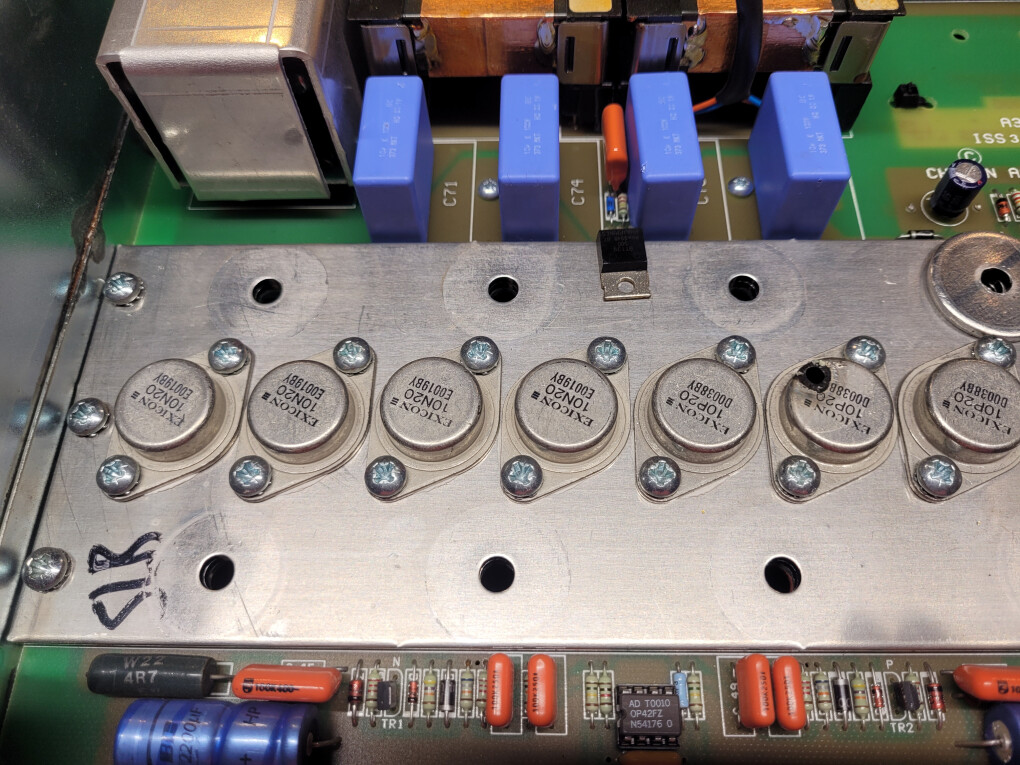

Même panne cité précédemment sauf qu'il s'agit du 10p20.
Étrangement, même signe apparant avec un beau trou dans la carcasse du mosfet.
C'est la 1ère fois que je vois ce genre de transistor griller ainsi (physiquement).
Merci pour les liens "profusion.uk"
J'en ai commandé 1 pour la somme de 30€ frais de port inclus.
C'est cher pour ce type de composant mais toujours moins que la paire à 160€ sur eBay et je préférai reprendre l'original plutôt que de partir dans des équivalents mais ça n'engage que moi.
Côté démontage du mille feuille de refroidissement, c'est un poil long mais ça se fait tellement facilement que ça ne m'a pas dérangé.
Je connais bien pire ...
Je pense même redemonter le tout avec chaque transistor pour remplacer la pâte de contact.
Je suis à me demander si cela ne pourrai pas être la cause principale d'une surchauffe.
Étonnamment également, transistor retiré, plus de panne audible même à mi puissance.
Sur le schéma, les mosfets ne sont représentés que seuls pour chaque canal avec l'indication x4.
Du coup ... montage parallèle ?
Peut être que la perte de puissance ne se ressentira que dans les derniers watts ?
Je n'irai pas le vérifier, je ne veux pas risquer de cramer un autre mosfet.
Mais c'est intéressant en "depannage"
A suivre ...
Je viens de récupérer un q6 avec le canal 2 en défaut.
Même panne cité précédemment sauf qu'il s'agit du 10p20.
Étrangement, même signe apparant avec un beau trou dans la carcasse du mosfet.
C'est la 1ère fois que je vois ce genre de transistor griller ainsi (physiquement).
Merci pour les liens "profusion.uk"
J'en ai commandé 1 pour la somme de 30€ frais de port inclus.
C'est cher pour ce type de composant mais toujours moins que la paire à 160€ sur eBay et je préférai reprendre l'original plutôt que de partir dans des équivalents mais ça n'engage que moi.
Côté démontage du mille feuille de refroidissement, c'est un poil long mais ça se fait tellement facilement que ça ne m'a pas dérangé.
Je connais bien pire ...
Je pense même redemonter le tout avec chaque transistor pour remplacer la pâte de contact.
Je suis à me demander si cela ne pourrai pas être la cause principale d'une surchauffe.
Étonnamment également, transistor retiré, plus de panne audible même à mi puissance.
Sur le schéma, les mosfets ne sont représentés que seuls pour chaque canal avec l'indication x4.
Du coup ... montage parallèle ?
Peut être que la perte de puissance ne se ressentira que dans les derniers watts ?
Je n'irai pas le vérifier, je ne veux pas risquer de cramer un autre mosfet.
Mais c'est intéressant en "depannage"
A suivre ...
[ Dernière édition du message le 05/11/2025 à 13:53:40 ]
