BATT LOW

  • 24 réponses
  • 10 participants
  • 5 541 vues
  • 9 followers
Sujet de la discussion BATT LOW


D'après ce message la batterie interne devrait être changer avec un retour au distributeur ROLAND.

De quel type de pile s'agit-il et peut on le faire sois même?

Nicoslash
2
Vu l'ancienneté du modèle, je pense que financièrement un retour chez roland te coûterai bien cher par rapport au prix de la pile. Personnellement, je démonterai le DR5 (juste quelques vis) et regarderai déjà si c'est pas une pile standard (type CR2032). Dis moi si tu le fais, car j'ai une DR5 depuis de nombreuses années, et je n'ai jamais changé la pile, alors ce problème devrait m'arriver un jour...
3
Salut.
As tu changé la batterie finalement ?:?:
4
Salut c'est pas moi qui voulais changer de batterie, le mien fonctionne très bien, mais je vais le vendre

Nonosatch

Mieux vaut se taire et passer pour un abruti que de l'ouvrir et de ne plus laisser aucun doute à ce sujet

5

Salut,

à vérifier... apparemment c'est bien une pile bouton CR2032 comme on peut le deviner ci-dessous :

Citation de Battery replacement for back-up memory :

 The battery is located on the main circuit board in the central right hand
area and is labelled BT1.
It is a standard watch type battery (mine was a 3 volt CR2032) held in place
by being glued/soldered onto a thin yet flexible strip of metal.
I had to literally pull the battery away from it making sure not to break
the metal strip though this was quite simple to do.

 texte extrait de cette page : http://launch.groups.yahoo.com/group/rolandbossdr5supportgroup/message/4149

 Mais avant de faire ça, noubliez pas de faire une sauvegarde totale de vos songs et compagnie... (DUMP)

[ Dernière édition du message le 07/04/2013 à 21:59:36 ]

6

J'avais encore jamais désossé mon DR-5, et par curiosité... voilà qui est fait ! icon_cool.gif
C'est un peu galère à démonter et surtout à remonter, mais quand on s'arme de patience c'est faisable !

- D'abord retirer les 9 vis se trouvant à l'arrière en prenant soin de bien les repérer (il y a 2 sortes)
- Sur la face de l'appareil, retirer (déboiter en soulevant) le gros bouton noir en plastique du potar

- Dévisser et retirer l'écrou + rondelle à l'aide d'une pince ou d'un outil plus adapté

- Maintenant vous pouvez désossez le DR-5 en déboitant d'un côté et en soulevant de l'autre (difficile d'expliquer mieux)

ATTENTION, faire cela avec précaution... il y a 2 nappes qui relients les cartes !
Ensuite, la pile bouton CR2032 peut être facilement remplacée, toujours avec précaution, sans se précipiter.

Au final, faudra remonter l'appareil (emboiter une partie dans l'autre avant de refermer) puis revisser l'écrou et les vis...
C'est cette dernière étape (surtout pour l'écrou) qui m'a pris le plus de temps !  icon_mdr.gif

Voilà pour l'occasion, une petite photo de l'endroit où se situe la pile bouton (au centre de la photo).

[ Dernière édition du message le 07/04/2013 à 23:02:40 ]

7
Super bien expliqué et en plus cerise sur le gâteau une super photo.Merci à toi PointG !!:-D
8

ben si ça peut aider ! bave
... la DR-5 m'a rendu bien des services et m'a permis de mettre en forme mes premières compos !
cette petite boite à l'époque, c'était vraiment génial pour un guitariste... avant que l'on ai presque tout aujourd'hui sur nos ordis !

9
Attention pour le remplacement de la batterie ,ce n'est pas aussi simple que ça .En effet la batterie est collée ou plutot soudée !!Je suis entrain de changer la mienne ,mais je ne sais pas encore comment la refixée !!:???:
10

Perso, j'ai pas encore eu besoin de changer la pile bouton sur ma DR-5.
icon_question.gifmais une fois démontée, Le maintien de la patte métallique ne suffit pas ?

... si c'est ça, plutôt que de la colle, j'aurais une préférence pour un point de soudure entre la patte et le + de la pile



[ Dernière édition du message le 22/11/2013 à 11:32:55 ]

11
12
Je viens de changer le pile il y a quelques jours car le message BATT LOW! a passé à BACK UP ERR ! (normale car pile était complétement plat).
Donc juste une complément d'info car c'est déjà bien expliqué par PointG :bravo:

Le pile c'est bien une pile 3V (CR2032) mais c'est une pile à souder horizontale sur le PCB (dispo dans des magasins électronique pour environ 2.50€) ex. https://www.conrad.fr/ce/fr/product/650414/Pile-bouton-CR2032LP-lithium-3V-210-mAh-horizontale-a-souder-NewSun
Donc n'essayer pas arracher le pile car vous pouvez endommager les pistes de PCB.
Dessouder les 3 picots à l'aide d'une pompe à soudeur et fer à souder.
Si vous essayez de souder directement une pile bouton classique sans picots vous allez endommager le pile et vous prenez le risque que le pile explose :((
Dernière petite détail lors que vous avez tout rassembler le message BACK UP ERR ! sera toujours présent donc selon page 119/138 de manuel il faut taper ENTER et l'unité sera réinitialisé.
Bon Courage et excusez les fautes en française c'est pas ma langue maternelle :)
13
ah ! j'avais trouvé comment démonter , c'est plutôt très simple !
14
pas la peine de démonter le bouton noir ! on voit bien que ça passe ;) et puis on peut voir le branchement des piles avec les polarités !
15
Bonjour à tous et Meilleurs Vœux pour 2024 :bravo:
Je relance ce vieux post car moi aussi j'ai eu le message de batterie HS ! :mdr:
Les liens (anciens) ne sont malheureusement plus actif, si vous avez des idées pour remplacer l'accu soudé sur la carte mère ou d'un moyen de faire la substitution :?:
merci d'avance :!:
16
Bonjour,
comment ça les "les liens anciens ne sont plus valides" ???
en 2013, j'avais donné des indications avec photo à l'appui, le post "6" est toujours là, ainsi que le post 12 qui est venu compléter la manip a effectuer !
https://fr.audiofanzine.com/bar/boss/dr-5/forums/t.516132,batt-low,post.7348002.html
https://fr.audiofanzine.com/bar/boss/dr-5/forums/t.516132,batt-low,post.7735517.html

à plus....

[ Dernière édition du message le 04/01/2024 à 14:20:00 ]

17
18
Baaa, perso... le premier réflexe pour rechercher un produit est de demander à google...
et au vu des résultats avec les bons mots clés "pile CR2032 à souder", y'a plus qu'à poursuivre les recherches !
19
"au vu des résultats avec les bons mots clés "pile CR2032 à souder" ..." Hum ! j'y avais pas pensé !
Sauf que t'en que le bousin est ouvert et qu'il reçois une opération à cœur ouvert je me disais que se serais bien bien de mettre un support 3 pâtes avec le modèle d’accus qui va bien pour juste, la prochaine fois, remplacer l’accu sans avoir à faire des manips de soudure et autres.
Et là j'ai pas les bons mots clés semble-t-il ...
Je vais voir côté de "L'empire du milieu" des fois qu'ils auraient des trucs .... qui marchent
A suivre.

20
Ben justement, quand on recherche ""pile CR2032 à souder" on tombe bien sur sur des modèles avec 3 pates à souder, qu'est-ce que vous n"avez pas compris ? Si c'est à souder il n'y a pas d'autres options.

[ Dernière édition du message le 04/01/2024 à 22:31:08 ]

21
Ha né fé ! ça aide bien merci !
22
Citation de vidalv :
Ha né fé ! ça aide bien merci !

Ben, comme quoi.... la persévérance.... elle a du bon !
et finalement, quand t'auras soudé ta pile toute neuve, t'en auras pour un sacré bon moment à t'amuser avec la DR5...
et avant que la batterie ne lâche à nouveau, l'IA aura pris le dessus d'ici là, lol :bravo:

[ Dernière édition du message le 05/01/2024 à 01:24:13 ]

23
Bon ça y est, j'ai effectué le remplacement de l’accu défectueux.
J'ai pas trouvé exactement ce que je recherché, donc j'ai du faire une adaptation.
Le matos pour faire le remplacement :
Premier point, les soudures sont vielles, donc afin de pouvoir dessouder l'accu plus simplement il faut remettre de la soudure sur les 3 points de fixation de l'accu HS. En suite, avec une pompe à dessouder c'est plus simple, pour ma part c'est venu immédiatement.
Comme j'ai remplacé l'accu par un support et que celui-ci n'a pas la même empreinte :

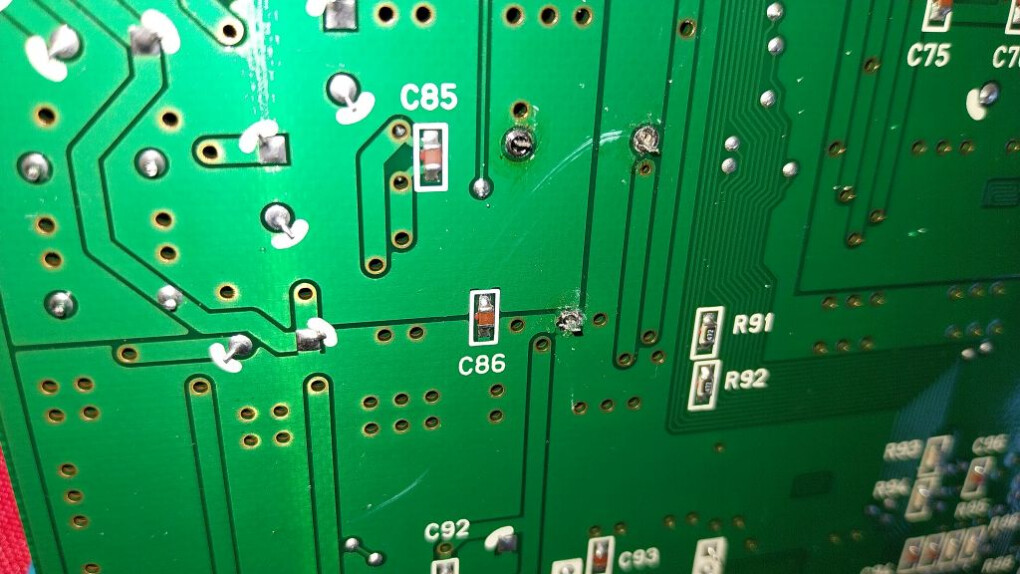

J'ai soudé un bout de fil pour refaire la liaison, et c'est fait :

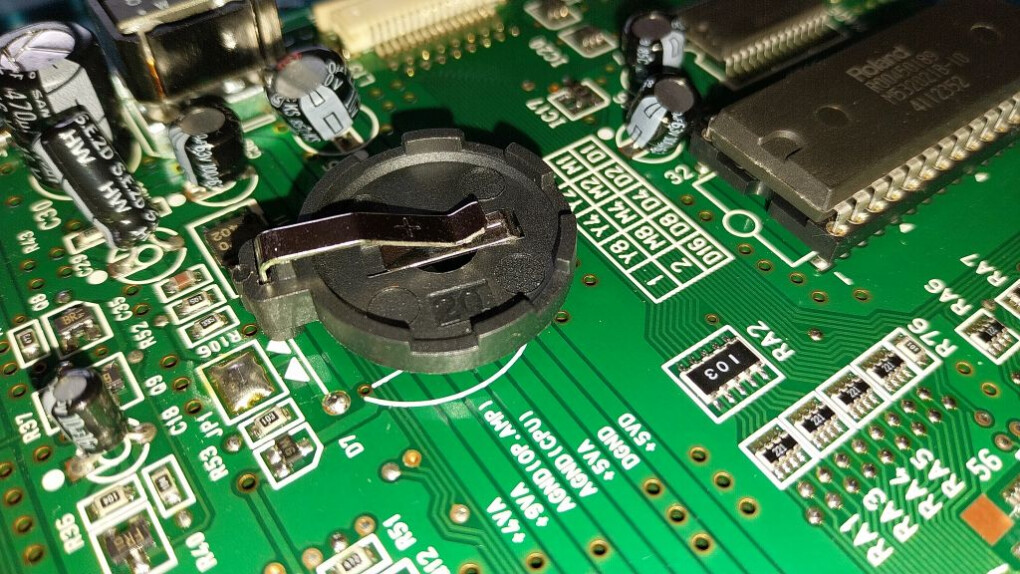

Un accus neuf et ça roule :

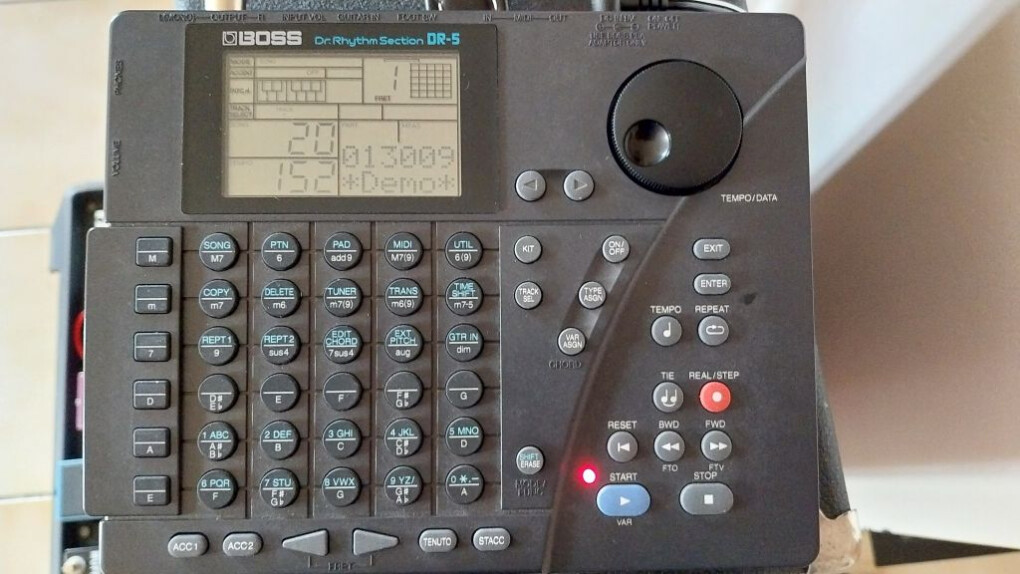

Et maintenant ça marche !

Dernière chose, il faut faire un RESET taper sur ENTER et l'unité sera réinitialisé.








24
Bonjour, effectivement ce message s'affiche sur ma DR-5 achetée en 1999. Batt-low. Je viens seulement de la ressortir du carton après 20ans d’hibernation. Je vais donc changer cette pile après avoir lu sur ce forum.. Mais, question; en rallumant la DR-5 j'ai trouvé que le niveau de son des instruments de la batterie (Drums) était complétement différent. Par exemple, le son de grosse caisse est devenu presque inaudible alors que la cymbale sonne très fort à casser les oreilles.. Est-ce que quelqu'un a déjà connu ça? Est-ce lié à la pile à changer? Est-ce qu'on peut changer le niveau de son des instrus batteries (chose que je n'arrive pas à faire).. Merci de votre aide!
25
Bonjour @Kriscore, pour répondre à ta question, non je n'ai pas eu ce type de défaut :non:, c'est assez étrange en effet, il y a un volume général qui règle la puissance des 4 voies simultanément. Comme tu va devoir ouvrir la boite, un bon visuel te permettra, (peut-être), de voir si il y a quelque chose qui cloche :oo: ? Il y a 2 cartes électroniques reliées par des câbles plats, que l'on peut déclipser via leurs connecteurs. Commencer par changer l’accu me semble raisonnable. :bravo:
Partage des photos de la bête en cas de doute ?
Bon courage.
