Comment faire pour brancher des instruments mono et d'autres stéréo ?

25 réponses
5 participants
489 vues
5 followers

Stevenarayama

192

Posteur·euse AFfiné·e

Membre depuis 20 ans

Sujet de la discussion Posté le 21/08/2025 à 19:45:50

Bonjour,

je viens d'acquérir ce petit boîtier bien pratique. Dans mon cas, il me permet de libérer des entrées sur ma table de mixage pour les instruments ou autres que je n'utilise qu'alternativement (car ils n'ont pas de midi par exemple). J'y ai branché 4 boîtes à rythme non midi, une platine K7 et une platine vinyle qui étaient branchés sur la console.
Par contre, je m'interroge : les sorties L/R du synth buddy sont reliées à 2 tranches de la console (23/24) que j'ai respectivement balancées à gauche et à droite.
Sur les instruments qui n'ont qu'une sortie mono (les vieilles boîtes à rythme du type Eko rhythm box par exemple ou la Boss DR-110), je pensais qu'en utilisant un câble d'insert (ou répartiteur) en Y, je pourrais brancher le côté jack stéréo en sortie de ces instruments et l'autre côté du câble (L/R) dans les entrée L/R du synth buddy et avoir du son sur les 2 tranches de console pré-citées.
Or ce n'est pas le cas, je n'ai du son que sur la tranche 23 et suis donc obligé de mettre le PAN de cette tranche au centre.
Par contre, ça fonctionne normalement avec les instruments stéréo.

Pour résumer : lorsque je sélectionne un instrument mono (pourtant relié aux entrées L/R du synth buddy), je suis contraint de ne le sortir que sur la tranche 23 avec le PAN au milieu. Lorsque je sélectionne un instrument stéréo, je sors sur 23 et 24 avec les PAN à gauche et à droite.
Ce qui oblige à une manip supplémentaire à chaque changement.
Il y a une solution pour contourner ça ?

(j'espère que j'ai été clair, si ce n'est pas le cas je peux faire des photos pour l'exemple).

Afficher le sujet de la discussion

Stevenarayama

192

Posteur·euse AFfiné·e

Membre depuis 20 ans

11 Posté le 22/08/2025 à 12:29:33

Bien d'accord avec le fait d'investir dans de la qualité pour éviter les emmerdements ultérieurs à répétition.
Par contre, entre ça

et ça

(qui ne me fait utiliser qu'un câble jack), je vois pas bien en quoi c'est plus problématique d'utiliser la seconde solution ?

[ Dernière édition du message le 22/08/2025 à 12:30:09 ]

FrTh

1437

AFicionado·a

Membre depuis 10 ans

12 Posté le 22/08/2025 à 13:11:25

Je ne comprends pas la question, désolé.
Rappel : je ne connais pas tes machines.
Pour moi ce sont juste 2 connecteurs différents.
La réponse est simplement de choisir celui qui correspond à ton besoin.
Cependant, dans les deux cas je suis bien certain qu'aucune de tes machines ne sort en jack mâle. Ça n'ira donc pas (selon mes critères de qualité).

Stevenarayama

192

Posteur·euse AFfiné·e

Membre depuis 20 ans

13 Posté le 22/08/2025 à 16:33:44

Il n'y avait pas vraiment de question. C'est juste que lorsque j'ai envisagé la solution ci-dessus qui me fait économiser un jack dans chaque branchement, tu as répondu : Je dirais "possiblement oui, mais si possible non".
Donc, je ne voyais pas trop.
Après, ta solution de faire soi-même le câble adapté avec des composants de qualité, je ne me sens pas les compétences pour. Je sais faire une soudure, mais dans ce cas, c'est le schéma pour arriver à ce que je veux qui m'échappe un peu. A savoir 1 jack mâle mono > 2 jack mâles mono

FrTh

1437

AFicionado·a

Membre depuis 10 ans

14 Posté le 22/08/2025 à 17:51:58

Le sens de ma réponse c'était que ça pouvait marcher mais que ce n'était pas la meilleure méthode.
Ok, je prends le temps de te faire un croquis et je te l'envoie demain.

[ Dernière édition du message le 22/08/2025 à 17:53:17 ]

Mini-Maxi

176

Posteur·euse AFfiné·e

Membre depuis 1 an

15 Posté le 22/08/2025 à 22:45:49

Je suis d'accord avec ce que dit FrTh... Après en tant qu'amateur le but est de te faire plaisir, Il y a des gens qui adorent la technique, d'autres qui ont moins de temps pour ça.. et c'est pas grave. Le dernier câble que tu indiques (qui nécessite donc un autre câble mono, ça tu l'as bien compris) sera très bien.

Si la soudure t'intéresse Les connecteurs jacks mono ressemblent à ça:

Stevenarayama

192

Posteur·euse AFfiné·e

Membre depuis 20 ans

16 Posté le 23/08/2025 à 09:58:15

Merci pour vos réponses.

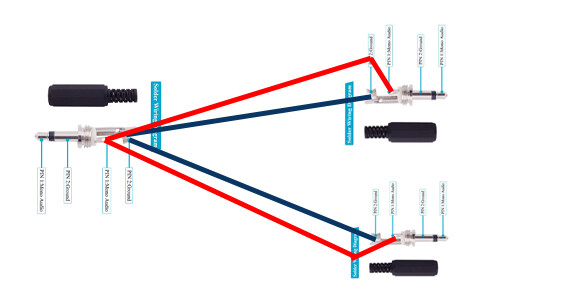

La soudure est en effet une option et ça ne me paraît pas si compliqué. Si j'ai bien compris, c'est ça :

Stevenarayama

192

Posteur·euse AFfiné·e

Membre depuis 20 ans

17 Posté le 23/08/2025 à 10:29:11

Par contre, si vous avez des conseils, recommandations ou liens vers du câble adapté ?
Pour les connecteurs, je pense pouvoir me débrouiller.

Stevenarayama

192

Posteur·euse AFfiné·e

Membre depuis 20 ans

18 Posté le 23/08/2025 à 11:32:49

C'est ce genre de câble qui conviendrait ?
https://www.thomann.fr/sommer_cable_quantum_highflex_multipair_2.htm
ou
https://www.thomann.fr/sommer_cable_square_4core_mkii_highflex.htm

FrTh

1437

AFicionado·a

Membre depuis 10 ans

19 Posté le 23/08/2025 à 12:00:41

Bravo, tu as compris tout seul. J'étais en train de faire les choses de mon côté pour te répondre, mais pas besoin.
C'est assez logique et simple, non ?
Pour le câble, n'importe quoi avec 4 brins de couleurs différentes (enfin, pas du fil électrique de maison, du câble audio) entouré d'une gaine. Ça s'achète au mètre, pas forcément en magasin spécialisé, sur internet on trouve tout (donne toi un peu de marge par rapport à la longueur minimale jugée nécessaire pour ton câble fini. +20% sur un câble court pour te donner un repère, moins sur un câble long de plusieurs mètres). Si c'est pour du live, un diamètre supérieur protègera mieux. En studio on a moins de risques d'écrasement ou d'étirement.
4 couleurs c'est juste par simplicité de repérage. Tu en choisis deux pour les masses, deux pour le signal audio. Le respect d'un code couleur "normé" n'a pas d'importance dans ton cas.
L'extrémité du jack "seul" ne pose aucun problème, tu as compris.
La séparation des câbles se fait au plus près du côté oû il y a les deux jacks. Évidemment tu gardes Une longueur suffisante pour bien séparer les jacks selon l'écart sur le châssis de ta machine (ne pas rire, j'en ai vu plu d'un se planter et recommencer).
Idéalement, par protection et esthétique, utiliser de la gaine thermo rétractable à la sortie de ces deux jacks, sans oublier de l'enfiler avant de souder les jacks (c'est évident, mais on est prié de ne pas rire, ça se voit régulièrement aussi).
Une petite vérification finale à l'ohmmètre avant de souder les gaines thermo et avant de brancher aussi si tu es parano !
Une p'tite photo du résultat final ?

Juste pour répondre à mini-maxi, j'ai + de 60 ans. Quand j'ai commencé, trouver des câbles "tout fait", surtout ceux spécifiques, était presque mission impossible, donc savoir faire par soi même était une nécessité impérative. Je ne suis pas nostalgique du tout de cette période, on galère nettement moins maintenant, mais acquérir de l'autonomie est toujours intéressant pour se dépanner, faire du sur-mesure et réaliser des économies.

FrTh

1437

AFicionado·a

Membre depuis 10 ans

20 Posté le 23/08/2025 à 12:13:54

Le 4 core, je pense que tu l'auras compris à la lecture du précédent message (on s'est croisé).
Par contre je n'ai rien contre Thomann, mais si tu n'as que ça à commander, les frais de port seront important (commande minimale de 70€ pour un "franco"). Regarde pour la même qualité, mais ailleurs.

[ Dernière édition du message le 23/08/2025 à 12:17:23 ]
