Comment faire pour brancher des instruments mono et d'autres stéréo ?

  • 25 réponses
  • 5 participants
  • 533 vues
  • 5 followers
Sujet de la discussion Comment faire pour brancher des instruments mono et d'autres stéréo ?
Bonjour,

je viens d'acquérir ce petit boîtier bien pratique. Dans mon cas, il me permet de libérer des entrées sur ma table de mixage pour les instruments ou autres que je n'utilise qu'alternativement (car ils n'ont pas de midi par exemple). J'y ai branché 4 boîtes à rythme non midi, une platine K7 et une platine vinyle qui étaient branchés sur la console.
Par contre, je m'interroge : les sorties L/R du synth buddy sont reliées à 2 tranches de la console (23/24) que j'ai respectivement balancées à gauche et à droite.
Sur les instruments qui n'ont qu'une sortie mono (les vieilles boîtes à rythme du type Eko rhythm box par exemple ou la Boss DR-110), je pensais qu'en utilisant un câble d'insert (ou répartiteur) en Y, je pourrais brancher le côté jack stéréo en sortie de ces instruments et l'autre côté du câble (L/R) dans les entrée L/R du synth buddy et avoir du son sur les 2 tranches de console pré-citées.
Or ce n'est pas le cas, je n'ai du son que sur la tranche 23 et suis donc obligé de mettre le PAN de cette tranche au centre.
Par contre, ça fonctionne normalement avec les instruments stéréo.

Pour résumer : lorsque je sélectionne un instrument mono (pourtant relié aux entrées L/R du synth buddy), je suis contraint de ne le sortir que sur la tranche 23 avec le PAN au milieu. Lorsque je sélectionne un instrument stéréo, je sors sur 23 et 24 avec les PAN à gauche et à droite.
Ce qui oblige à une manip supplémentaire à chaque changement.
Il y a une solution pour contourner ça ?

(j'espère que j'ai été clair, si ce n'est pas le cas je peux faire des photos pour l'exemple).
2
Rien en interne qui permette en interne de diviser le signal ?
De toute façon si tu dédoubles une sortie mono, tu auras du "double mono", pas de la stéréo.
3
Citation :
Rien en interne qui permette en interne de diviser le signal ?

Non, je ne vois pas comment.
Citation :
De toute façon si tu dédoubles une sortie mono, tu auras du "double mono", pas de la stéréo.

Et en effet, ce que je voudrais c'est dédoubler le signal mono de façon à ne pas devoir faire la manip dont je parle précédemment.
4
Citation :
Rien en interne qui permette en interne de diviser le signal ?

Et je pensais justement qu'avec un câble en Y, je dédoublerais de fait le signal.
5
Je n'ai pas exactement compris le premier message, peu clair si je peux me permettre.
Pour moi ça vient d'utiliser un câble d'insert.
Dans ton cas si j'ai bien pigé, il te faudrait une sortie sur une prise mono, mais un câble "électrique" stéréo (4 brins) renvoyant le signal vers deux prises mono.
Le tout est de faire les soudures correctement mais c'est pas sorcier.
6
Oui Stevenarayama le principe du câble en Y est bon mais le soucis provient des jacks. Il y a des subtilités avec les jacks stéréos, les connecteurs des machines mono ne font pas contact avec les 2 canaux.

Apparemment ces accessoires pourraient t'aider:
https://www.thomann.fr/pro_snake_tpy_2003_pbb.htm (à noter que j'ai lu plusieurs mauvaises critiques sur cette marque)
https://www.thomann.fr/cordial_cfy_03_pgg.htm
https://www.thomann.fr/cordial_cfy_03_gpp.htm

[ Dernière édition du message le 21/08/2025 à 23:28:41 ]

7
Citation :
Je n'ai pas exactement compris le premier message, peu clair si je peux me permettre.

Oui désolé, c'était pas facile à expliquer clairement.

Mais vous avez compris le principe. Et en effet comme dit Mini-Maxi, ça provient bien du fait que mes machines ne font pas contacts avec les 2 canaux.

Citation :
Dans ton cas si j'ai bien pigé, il te faudrait une sortie sur une prise mono, mais un câble "électrique" stéréo (4 brins) renvoyant le signal vers deux prises mono.

Effectivement, il faudrait que les 2 fiches jack qui rentrent en L/R dans le synth buddy soient reliées à la même fiche mono de l'autre côté.

J'ai essayé avec un câble identique aux liens de Mini-Maxi et ça fonctionne en effet. Du coup je peux remédier au problème comme ça. Merci.

Par contre, je ne comprends pas bien pourquoi ça n'existe pas directement en câble mâle des 2 côtés ?

[ Dernière édition du message le 22/08/2025 à 00:33:32 ]

8
Parce chaque constructeur fait un peu comme il veut, sauf en environnement professionnel où il y a des normes pour éviter ce genre d'emmerdements.
Et même là, selon les générations de machines, on a des surprises.
9
En prenant ce modèle : https://www.thomann.fr/cordial_cfy_03_gpp.htm?gad_source=1&gad_campaignid=1544038010&gclid=EAIaIQobChMI5YX9xv2cjwMVGU5BAh1RbzSrEAQYCCABEgJStvD_BwE

Je fais l'économie d'un jack pour chaque machine je pense.

[ Dernière édition du message le 22/08/2025 à 00:48:55 ]

10
Je dirais "possiblement oui, mais si possible non".
Je ne connais pas tes machines, pas regardé non plus les manuels, donc ma réponse est vraiment "de principe".
Je pense que tu as bien regardé tes machines avant de choisir, donc tu as certainement bon sur l'adéquation du cable adaptateur.
Là où je suis moins d'accord, c'est qu'assez logiquement tu brancheras (comme une rallonge). Un jack mâle dans le jack femelle. Pour moi, un connecteur de plus c'est d'abord un risque de faux contact en plus. Donc le mieux c'est toujours de sortir d'une machine pour rentrer dans une autre sans interruption entre elles (ou alors un truc sérieux et propre, genre patch)
Les problèmes de connexion viennent presque toujours des soudures ou des connecteurs eux mêmes. Les câbles coupés au milieu pour une raison ou une autre, c'est peanuts en comparaison.
Raison pour laquelle en cas de besoin particulier je le fais moi même.
L'idée de faire à ta manière juste pour économiser un jack à coût terme, n'est pour moi pas la bonne réponse.
Ma méthode est celle d'une "fausse feignasse" : investir un peu plus en amont, en temps de travail ou en € pour ne pas avoir à gérer des emmerdements incessants ensuite, qui évidemment tomberont toujours au pire moment.
[petite citation que j'adore, empruntée à la mère d'un pote :"Mon fils, nous ne sommes pas assez riches pour acheter à pas cher"].
Dans le même ordre d'idée, choisir des connecteurs coudés si ça permet d'éviter des tractions sur les soudures, etc. Tout ce qui relève d'une forme de sécurité passive.
Choisir des connecteurs de qualité (Neutrik a fait ses preuves, pour ne citer qu'eux) particulièrement pour le live où le matériel est malmené.
Il y a fort à parier que si tu investis dans des connecteurs et des câbles de qualité, ils te dureront plus longtemps que tes machines. Ça me semble à méditer au moment de l'achat.
11
Bien d'accord avec le fait d'investir dans de la qualité pour éviter les emmerdements ultérieurs à répétition.
Par contre, entre ça
et ça
(qui ne me fait utiliser qu'un câble jack), je vois pas bien en quoi c'est plus problématique d'utiliser la seconde solution ?

[ Dernière édition du message le 22/08/2025 à 12:30:09 ]

12
Je ne comprends pas la question, désolé.
Rappel : je ne connais pas tes machines.
Pour moi ce sont juste 2 connecteurs différents.
La réponse est simplement de choisir celui qui correspond à ton besoin.
Cependant, dans les deux cas je suis bien certain qu'aucune de tes machines ne sort en jack mâle. Ça n'ira donc pas (selon mes critères de qualité).
13
Il n'y avait pas vraiment de question. C'est juste que lorsque j'ai envisagé la solution ci-dessus qui me fait économiser un jack dans chaque branchement, tu as répondu : Je dirais "possiblement oui, mais si possible non".
Donc, je ne voyais pas trop.
Après, ta solution de faire soi-même le câble adapté avec des composants de qualité, je ne me sens pas les compétences pour. Je sais faire une soudure, mais dans ce cas, c'est le schéma pour arriver à ce que je veux qui m'échappe un peu. A savoir 1 jack mâle mono > 2 jack mâles mono
14
Le sens de ma réponse c'était que ça pouvait marcher mais que ce n'était pas la meilleure méthode.
Ok, je prends le temps de te faire un croquis et je te l'envoie demain.

[ Dernière édition du message le 22/08/2025 à 17:53:17 ]

15
Je suis d'accord avec ce que dit FrTh... Après en tant qu'amateur le but est de te faire plaisir, Il y a des gens qui adorent la technique, d'autres qui ont moins de temps pour ça.. et c'est pas grave. Le dernier câble que tu indiques (qui nécessite donc un autre câble mono, ça tu l'as bien compris) sera très bien.


Si la soudure t'intéresse Les connecteurs jacks mono ressemblent à ça:
16
Merci pour vos réponses.
La soudure est en effet une option et ça ne me paraît pas si compliqué. Si j'ai bien compris, c'est ça :
17
Par contre, si vous avez des conseils, recommandations ou liens vers du câble adapté ?
Pour les connecteurs, je pense pouvoir me débrouiller.
18
C'est ce genre de câble qui conviendrait ?
https://www.thomann.fr/sommer_cable_quantum_highflex_multipair_2.htm
ou
https://www.thomann.fr/sommer_cable_square_4core_mkii_highflex.htm
19
Bravo, tu as compris tout seul. J'étais en train de faire les choses de mon côté pour te répondre, mais pas besoin.
C'est assez logique et simple, non ?
Pour le câble, n'importe quoi avec 4 brins de couleurs différentes (enfin, pas du fil électrique de maison, du câble audio) entouré d'une gaine. Ça s'achète au mètre, pas forcément en magasin spécialisé, sur internet on trouve tout (donne toi un peu de marge par rapport à la longueur minimale jugée nécessaire pour ton câble fini. +20% sur un câble court pour te donner un repère, moins sur un câble long de plusieurs mètres). Si c'est pour du live, un diamètre supérieur protègera mieux. En studio on a moins de risques d'écrasement ou d'étirement.
4 couleurs c'est juste par simplicité de repérage. Tu en choisis deux pour les masses, deux pour le signal audio. Le respect d'un code couleur "normé" n'a pas d'importance dans ton cas.
L'extrémité du jack "seul" ne pose aucun problème, tu as compris.
La séparation des câbles se fait au plus près du côté oû il y a les deux jacks. Évidemment tu gardes Une longueur suffisante pour bien séparer les jacks selon l'écart sur le châssis de ta machine (ne pas rire, j'en ai vu plu d'un se planter et recommencer).
Idéalement, par protection et esthétique, utiliser de la gaine thermo rétractable à la sortie de ces deux jacks, sans oublier de l'enfiler avant de souder les jacks (c'est évident, mais on est prié de ne pas rire, ça se voit régulièrement aussi).
Une petite vérification finale à l'ohmmètre avant de souder les gaines thermo et avant de brancher aussi si tu es parano !
Une p'tite photo du résultat final ?

Juste pour répondre à mini-maxi, j'ai + de 60 ans. Quand j'ai commencé, trouver des câbles "tout fait", surtout ceux spécifiques, était presque mission impossible, donc savoir faire par soi même était une nécessité impérative. Je ne suis pas nostalgique du tout de cette période, on galère nettement moins maintenant, mais acquérir de l'autonomie est toujours intéressant pour se dépanner, faire du sur-mesure et réaliser des économies.
20
Le 4 core, je pense que tu l'auras compris à la lecture du précédent message (on s'est croisé).
Par contre je n'ai rien contre Thomann, mais si tu n'as que ça à commander, les frais de port seront important (commande minimale de 70€ pour un "franco"). Regarde pour la même qualité, mais ailleurs.

[ Dernière édition du message le 23/08/2025 à 12:17:23 ]

21
Merci pour le retour !
Il y a un magasin d'électronique où j'habite, peut-être que le plus simple est que j'aille directement sur place, je serai à peu près sûr de ne pas me planter sur ce que j'achète.
Merci encore, ça m'a bien aidé et j'ai appris au passage !
22
J'espère bien parce que c'était un peu fait pour ça !
C'est toujours un plaisir d'aider quelqu'un prêt aussi à faire des efforts de son côté.
Magasin d'électronique, oui ça se tente.
23
Bonsoir, les solutions montrée plus haut en photo sont correctes étant donné qu'elles montrent bien des câbles splitter (et pas des câbles d'insert ni des câbles stéréo vers 2 mono) : les connecteurs sont mono dans les 2 cas (1 mâle vers 2 femelles ou 1 femelle vers 2 mâles).
https://www.thomann.de/be/cordial_cfy_03_gpp.htm
Et effectivement, en prenant 1 femelle vers 2 mâles, il suffira juste d'ajouter 1 seul câble jack mono (mâle/mâle) pour allonger et se brancher dans le jack femelle. Et le tour est joué.
Bien sûr, il y a une toujours légère perte de signal. La seule solution si on veut diminuer cette perte, c'est de passer par un boîtier splitter, mais c'est plus cher ... surtout s'ils contiennent des transfos audio de haute qualité (transfos Jensen chez Radial Engineering) :
https://www.thomann.de/be/radial_engineering_lx_2.htm
Bon, y'a moins cher ;-)
24

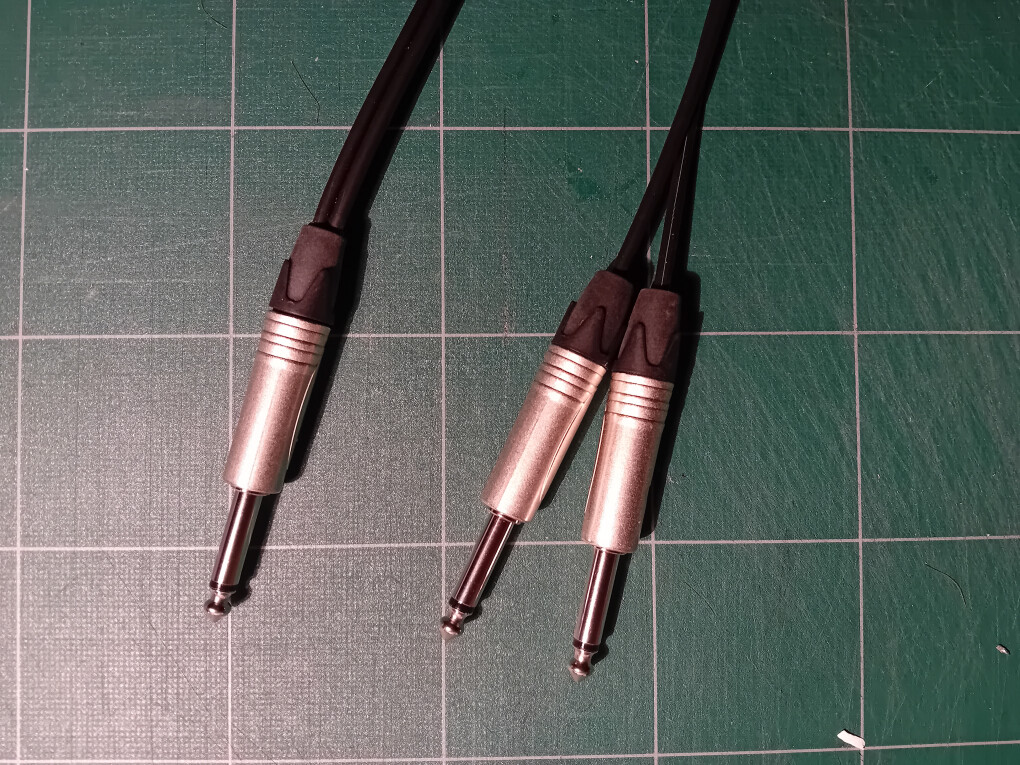

Le matériel a été acheté aujourd'hui, les soudures effectuées et tous les câbles fonctionnent parfaitement !
Merci encore !
25
Super 👍
Boulot très propre.
Content d'avoir pu modestement y contribuer.
