Creation caisson 46cm forte puissance RCF ESW 1018

Disrupt

1925

AFicionado·a

Membre depuis 20 ans

Sujet de la discussion Posté le 24/01/2007 à 20:54:54

Donc voila apres les fameux SBP118 d'AG qui ont fait ecrire des centaines de reponses ,comme le principe a été aprécié par beaucoup de monde je renouvelle sa ,un an et quelques jours apres ...
j'ai donc decidé il y a quelques semaines de construire un caisson de basse pour comparer avec mes actuels SBP118 et apres diverses conversations a droite a gauche ,des lectures de plans, comparaisons et autres je me suis taté entre plusieur caisses et j'ai retenu celle qui corespondait a mon cahier des charges

- encombrement modéré
- poid modéré egalement
- rendement le plus haut possible
- grave percutant
- tenue en puissance élevée
- cout a portée de nombreuses bourse (on est pas encore pharaon que je sache hein :noidea:

)

donc le commencement ...
pour bien se mettre la chose en tete et savoir precisement comment sy prendre , rien de tel qu'un dessin a la main et pour encore plus de precison un dessin en 3d...

une fois ceci mis dans la tete , ne reste plus qua ouvrir son porte monaie et aller chercher du bois
pour ma part jai prix du medium MDF de 18mm

les dimensions des planches que j'ai utilisée sont les suivantes :

cotés : 764 x 600 mm
dessu : 600 x 600 mm
dessou : 600 x 600 mm
fond : 764 x 564 mm
facade : 564 x 480 mm
planche d'angle : 119.8 x 564 mm
planche d'event : 284 x 582 mm
LV event : 334 x 564 mm
LV event : 280 x 564 mm
renfort event : 172 x 480 mm

les dimension finie sont de 800 * 600 * 600 mm
pour un poids depassant legerement les 54kilo

les haut parleurs possible detre utilisé dans une telle caisse sont :
RCF LS18S800 qui donnera un son tendu sur le haut grave avec du rendement
RCF LF18N402 quasiment pareil que le L18S800 sauf que celui ci est une version plus "performante" car acceptant plus de puissance

RCF 18P300 le grave est cette fois legerement plus rond ,mais une legere perte de rendement sur la zone des haut grave (80hz environ)
RCF LF18N401 comme le 18P300 mais avec plus de puissance

les boomers sont dispo sur plusieur site sérieu :
https://www.bcorde.com/
http://www.toutlehautparleur.com/
https://www.thomann.de/fr/index.html
http://www.musik-service.de/Musik-Service-Aschaffenburg-inf1100fr.aspx

matériel ,chacun sa méthode mais personnellement jai utilisé :
vis de 3.5*30
vis de 3.5*40
vis de 3.5*50
vis de 3.5*70
vis de 4*18mm
des equerres metalique de 50*50mm
2 tubes de colle blanche
papier de ver P80
une scie sauteuse
une defonceuse
viseuse , perceuse
et divers autres outils pour amérliorer au mieu la finition

cout de revient chose intéressante pour tous
en cherchant un peu on peut se sortir pour 400 a 500e par caisson

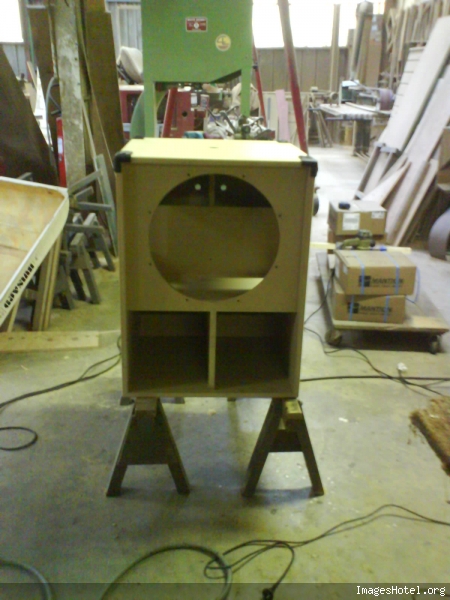

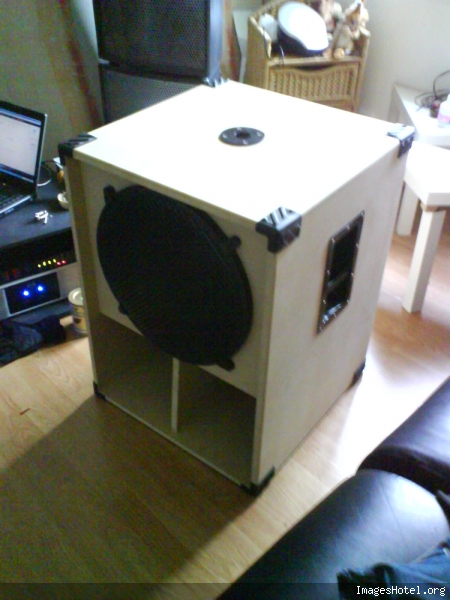

quelques etapes d'assemblage ,rien de compliqué juste un peu de reflexion

l'intérieur vue de coté

l'event

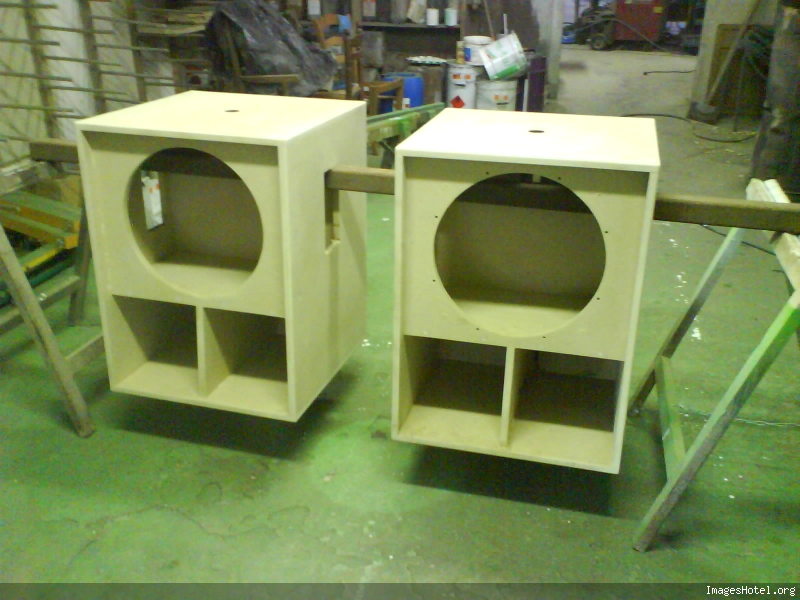

les caisson pret a peindre

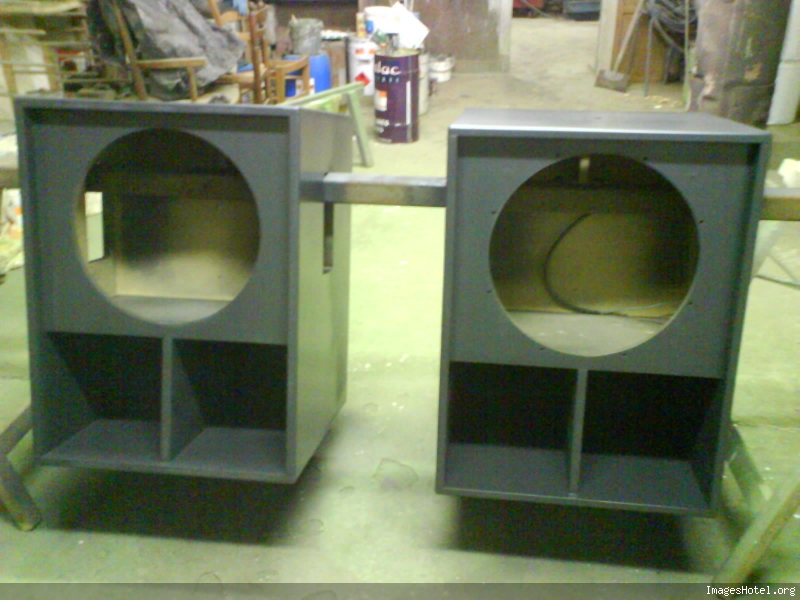

sous couche

quelques couche de peinture noire plus tard ...

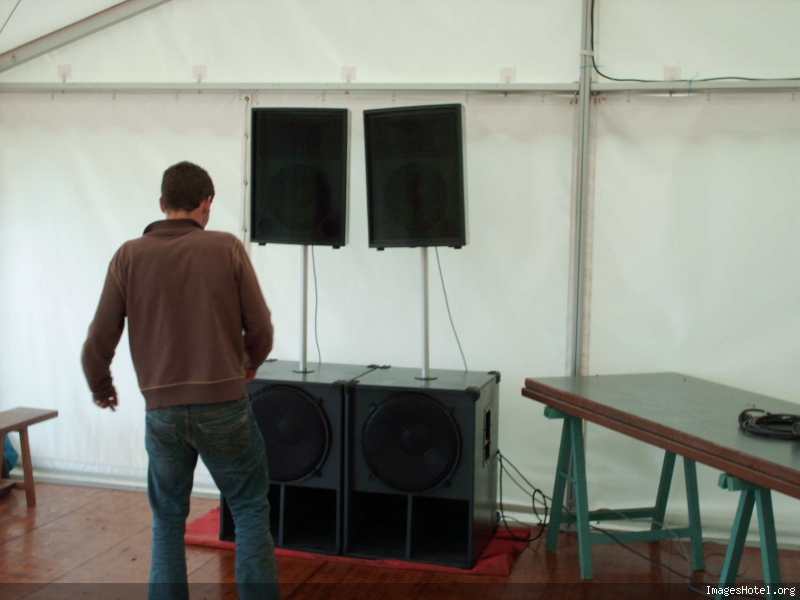

et voila une fois brancher apres un rodage de 2h30 en full air

un petit avis pour le moment ... sa dépasse de loin ce que j'attendais
le son ne ressemble pas du tout aux SBP qui sont plus lineaire sur la bande pasante
ceux la on entends clairement la bosse autour des 60-65hz
donc tres nettement adapté sur des musique electronique
pas terrible sur du rock sa sonne "creu" comme un seau qu'on tape dessu
par contre sur de la techno ou disco ... la sa pousse et tres fort!
je vous en dirais plus d'ici quelques temps

DjcHrIsTiAn28 www.dj-28.com www.ts-animation.com

arkiss

31

Nouvel·le AFfilié·e

Membre depuis 16 ans

521 Posté le 17/02/2009 à 10:47:36

vachement risquer quand meme a l'oreille !!!

0

Dj Evol

2189

AFicionado·a

Membre depuis 19 ans

522 Posté le 17/02/2009 à 12:34:25

Pas plus que ça!

0

Engine by Chevin!

arkiss

31

Nouvel·le AFfilié·e

Membre depuis 16 ans

523 Posté le 17/02/2009 à 21:38:06

Si je le fais a l'oreille, je vais constament avoir peur de tout casser me faudré un repére !!
otre ptit question, avec un filtre actif je coupe a 40 et 120hz ?
@+
