27 Février 2008 à 00:23Calculer le volume d'un caisson pour un hp b&c 15NW76
#1
Bonjour à tous
Voila je voudrais savoir si quelqu'un pouvait m'aider afin de determiner le litrage éxacte et la taille des évents pour une enceinte basse reflex avec un hp B&C 15NW76 et un moteur aigue B&C DE75PTN et une trompe ME60. Cette enceinte sera couplé avec sub B&c 18NW100 mais fonctionnera aussi en pleine bande. Pour le filtrage j'utiliserai un DCX2496 . Mais pour l'instant j'ai besoin d'infos pour calculer son volume, taille des évents pour son accord.
Ps ; j'aimerai vous montrer ce que j'ai fait sur lspcad mais je ne sais pas comment faire pour vous montrer mon graphique.
Le litrage interne se fait hors tout , sans hp et accessoires . Pour le hp compte 5L , pour les évents ça dépend du type et de leurs tailles . Les accessoires (mousse ; connecteur) prennent peut de place , vers 1L , et pour moi ça ne change pas grand chose (contrairement à leur emplacement) :
La différence entre 65 et 75L est faible , surtout audessus de 60hz . En utilisation au dessus de 80hz la différence est presque nul , se qui n'est pas le cas d'une utilisation large bande .
A vendre rack d'ampli EV série P + processeur DC one
filou-le
35
Nouvel·le AFfilié·e
Membre depuis 21 ans
05 Mars 2008 à 10:38
#27
Ok, mais au sujet de l'emplacement des évents? si cela est important comment faire pour déterminer sa place éxacte dans la caisse.
Merci encore pour toutes tes réponses !
dj no mix
255
Posteur·euse AFfamé·e
Membre depuis 21 ans
05 Mars 2008 à 14:28
#28
Bonjour
J’ai deux petites questions.
Est-il conseillé d’utiliser un matériau absorbant dans cette enceinte ?
Sachant que je vais utiliser un 15WN76 et un moteur B&C DE85 sur pavillon ME75 le tout en filtre actif, que me conseillez vous comme fréquence de coupure et type + pente d’atténuation entre ces deux HP ?
Merci.
Lout
2386
AFicionado·a
Membre depuis 19 ans
05 Mars 2008 à 23:24
#29
Oui c'est conseillé d'utiliser un matériau absorbant , au moins sur le fond de la caisse . Impossible de te dire quelle fréquence de coupure serais la meilleure car une simulation reste grossière et surtout inexact après 500hz . La solution serais de faire varier cette fréquence et de faire des relevées de réponse pour connaitre le point exact . Pour la pente d'atténuation , cela dépend encore de la senbilité (parfois 12dB/oct , parfois 48dB/oct quand les hp remonte fortement en sensibilité après la fréquence de coupure)
A vendre rack d'ampli EV série P + processeur DC one
filou-le
35
Nouvel·le AFfilié·e
Membre depuis 21 ans
06 Mars 2008 à 10:50
#30
Bonjour
Fait il acheté une mousse acoustique ou peut on mettre de la laine de verre ?
Ray-Me
4690
Squatteur·euse d’AF
Membre depuis 19 ans
06 Mars 2008 à 10:59
#31
Surtout pas de la laine de verre...c'est hyper volatile...le mieu est de mettre mousse acoustique ou alors la mousse que tu trouves dans les hottes aspirante de cuisine...
dj no mix
255
Posteur·euse AFfamé·e
Membre depuis 21 ans
01 Mai 2008 à 18:12
#32
Bonjour
Voila des nouvelle de la construction du projet suivant vos recommandations avec beaucoup de retard du fait d’un emploie du temps professionnel chargé.
J’ai donc commencé les découpes ce matin avec comme choix une forme en cluster du même type qu’une autre de mes réalisation (voir dans mon profil).
Le bois utilisé est du CP de 18m/m d’épaisseur.
Je posterai des photos de l’évolution du montage quand j’aurai suffisamment avancé dans la construction.
Filou-le , tu en es ou toi ?
filou-le
35
Nouvel·le AFfilié·e
Membre depuis 21 ans
03 Mai 2008 à 12:08
#33
Salut à tous
ça y est , on a fini ! Je vous ferai part des photos du système bientôt. pour les têtes je suis résté sur le volume 70l et deux évents de 25*5 25 ccm de profondeur. Je peux vous dire que ça fonctionne super bien. Juste que le moteur aigue qu'on a choisi est un peut agressif mais ça je le savais d'avance. Merci à vous tous pour votre aide !
dj no mix
255
Posteur·euse AFfamé·e
Membre depuis 21 ans
07 Juin 2008 à 11:54
#34
Bonjour
Je suis toujours sur la construction des enceintes mais je me heurte à un problème.
Voila plutôt que de faire deux évents rectangulaire de 25x5 (Int) je préfère réaliser deux évents cylindrique de diamètre 12.6 (Int) en pvc correspondant a la surface des évents rectangulaire, la raison est qu’il est beaucoup plus simple de faire varier la longueur sur ce type d’évent afin d’ajuster l’accord.
Mon problème est qu’après avoir passé deux heures a utiliser le four de maman pour ramollir les manchons en pvc afin de les former sur un mandrin aux cotes désirées, je n’arrive plus a chasser le mandrin intérieur sans casser le tube pvc.
Ma question est.
Mon tube PVC a un diamètre Int de 12 et du fait que je n’arrive pas a le gonfler est il possible d’ajuster sa longueur afin de conserver l’accord a 56hz avec un volume de 70litres recommandé par Lout.
Merci d’avance pour votre aide
Dj Evol
2189
AFicionado·a
Membre depuis 20 ans
07 Juin 2008 à 12:16
#35
Oui bien sur, il suffit de le repasser dans un soft de simulation.
Dit nous les diamètres que tu peux avoir et on peut de donner la longueur. (plus le diamètre est gros, plus l'évent sera long)
Engine by Chevin!
Lout
2386
AFicionado·a
Membre depuis 19 ans
07 Juin 2008 à 12:24
#36
Soit un évent de 6.6cm de profondeur
soit 2 évents de 22
soit 3 évents de 37.4
A vendre rack d'ampli EV série P + processeur DC one
dj no mix
255
Posteur·euse AFfamé·e
Membre depuis 21 ans
07 Juin 2008 à 20:11
#37
Citation : Lout
Soit un évent de 6.6cm de profondeur
soit 2 évents de 22
soit 3 évents de 37.4
Impeccable, merci beaucoup pour votre aide.
Je vais adopter la première proposition avec un seul évent d’une longueur de 6.6 du fait de la place limité sur la face avant de l’enceinte
Merci
Lout
2386
AFicionado·a
Membre depuis 19 ans
08 Juin 2008 à 12:58
#38
Un seul c'est très juste au niveau écoulement d'air . A 600w tu peut dépasser les 50m/s ce qui est beaucoup .
A comparaison , celui de filou-le sera de 24m/s
Avec les 2 évents longueur 22cm tu sera à 26m/s ce qui est déjà mieux sauf si tu n'utilise pas plus de 150w .
A vendre rack d'ampli EV série P + processeur DC one
dj no mix
255
Posteur·euse AFfamé·e
Membre depuis 21 ans
09 Juin 2008 à 14:25
#39
Merci beaucoup pour cette précision et heureusement que je n’ai pas eu le temps de percer les emplacements des évents et des 15P ce week end, je me suis arrêté a l’orifice du pavillon 2P.
Je vais donc mesurer avec précision la place qu’il me reste sur la face avant et vous la communiquer afin de voir ce qu’il est possible de loger comme évents
Merci pour votre aide.
dj no mix
255
Posteur·euse AFfamé·e
Membre depuis 21 ans
20 Juin 2008 à 18:15
#40
Juste pour montrer la différence de taille d'aimant entre le moteur 2P et le 15P, c’est balaise quand même.
Dj Evol
2189
AFicionado·a
Membre depuis 20 ans
20 Juin 2008 à 19:23
#41
OUI
Engine by Chevin!
Loony
1907
AFicionado·a
Membre depuis 21 ans
22 Juin 2008 à 02:57
#42
Bon... comparer un bon gros moteur avec du néo... rien d'anormal
dj no mix
255
Posteur·euse AFfamé·e
Membre depuis 21 ans
24 Septembre 2008 à 21:58
#43
Bonjour

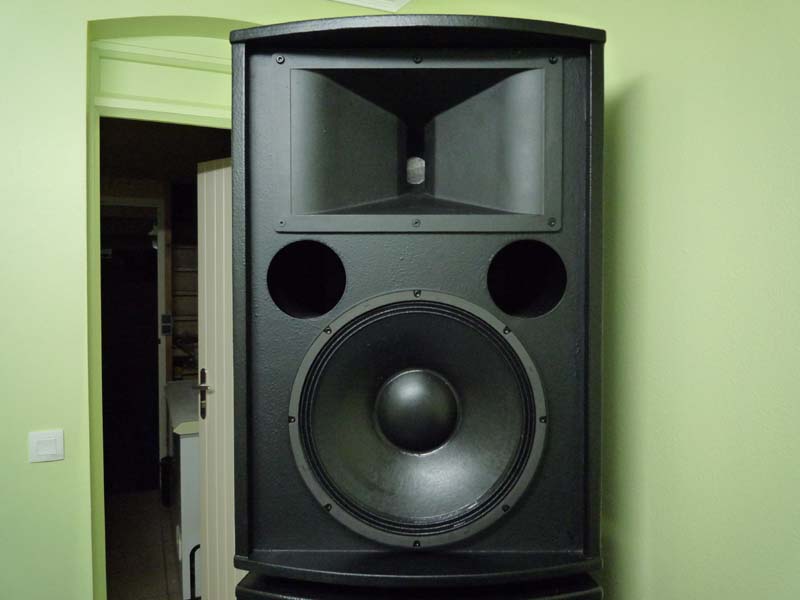

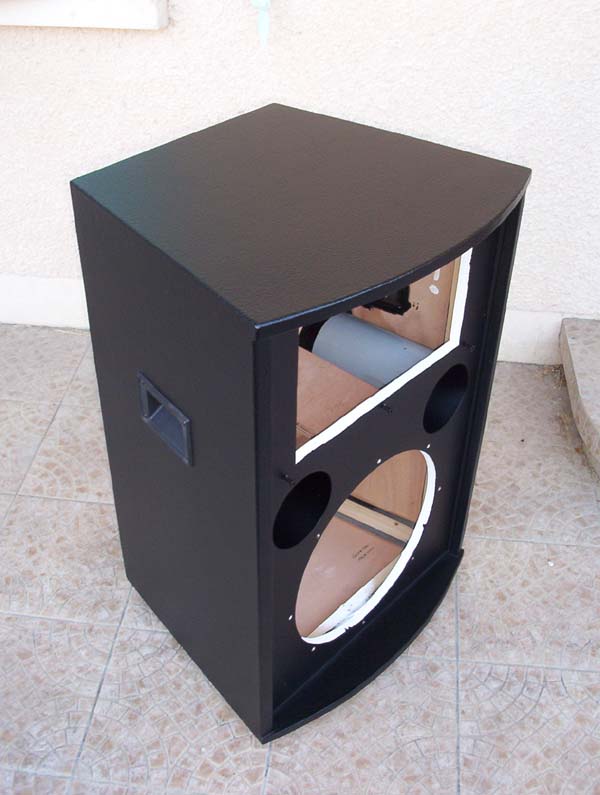

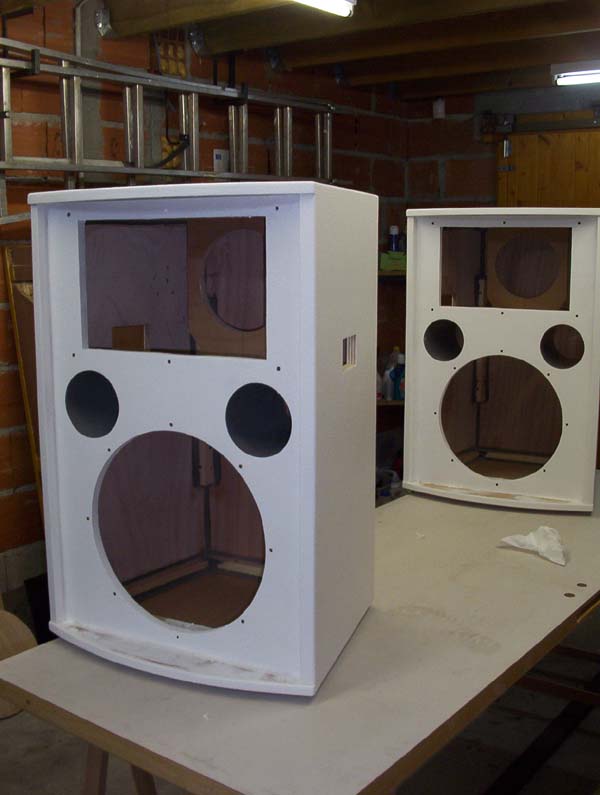

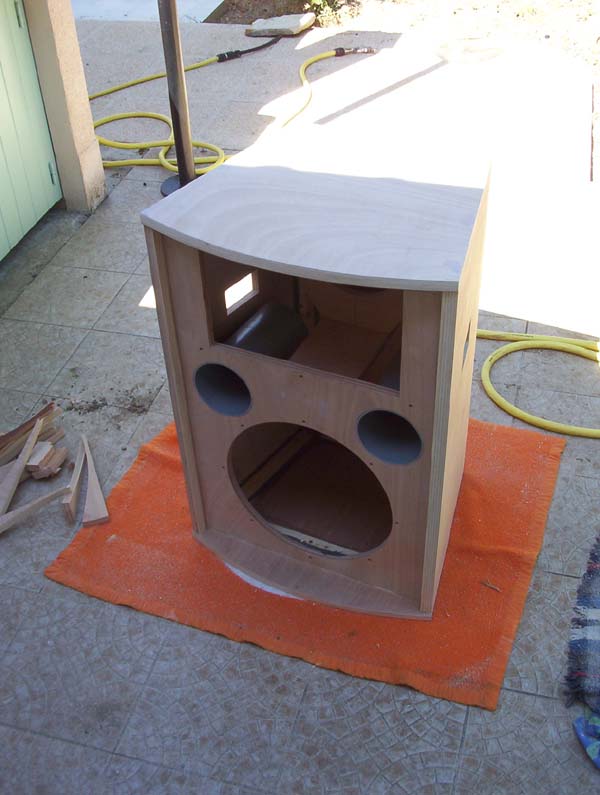

Comme promis voici les photos de la réalisation des enceintes, pour le compte rendu des détails et du résultat d’écoute je fais ça dans la semaine.
Dj Evol
2189
AFicionado·a
Membre depuis 20 ans
24 Septembre 2008 à 22:06
#44
Joli boulot!
Engine by Chevin!
Gpforce
1346
AFicionado·a
Membre depuis 21 ans
24 Septembre 2008 à 22:10
#45
En effet elle est superbe
Ray-Me
4690
Squatteur·euse d’AF
Membre depuis 19 ans
24 Septembre 2008 à 23:13
#46
Pareil , elle est vraiment bien fini...bravo
dj no mix
255
Posteur·euse AFfamé·e
Membre depuis 21 ans
26 Septembre 2008 à 19:03
#47
Donc pour cette enceinte au départ j’était parti pour les filtrer en actif puis comme je possède une paire de filtres passif Beyma FD212 (fréquence de coupure 1.2Kh a 12db) j’ai fait un essai.
La configuration du filtre est -6.5 dB sur la partie HF et sans l’atténuateur a 3.5kh qui existe sur ce filtre.
J’ai aussi tapissé les parois de mousse alvéolée d’environ 30m/m d’épaisseur.
Première écoute a faible puissance (environ 100w) a cause de voisins.
La première sensation qui surprend c’est la claque que j’ai pris question rendement, c’est impressionnant et sur ce j’ai baissé le gain dans de bonne proportion, j’étais loin de me douter d’avoir cette surprise car effectivement l’ensemble DE85 et 15NW76 a du rendement.
J’ai donc procédé à diverses écoutes de style de musique
Ben sincèrement j’ai du mal à définir le résultat car à mon oreille l’équilibre tonal et les instruments sont tout bonnement d’un équilibre qui me convient parfaitement.
Il y a donc beaucoup de rendement avec aussi bien des basses rapides que profondes, cette enceinte passe avec facilité les divers styles de musiques avec un résultat bluffant.
Ces enceintes passe parfaitement les basses avec une bonne assise et sur de petites soirées les caissons de basses sont inutiles.
De toutes les enceintes que j’ai pu construire c’est la première paire qui me surprend a ce point tant le résultat et bien au dessus de mes espérances et c’est bien la meilleure paire que j’ai réalise.
La seule chose que je trouve manquante c’est une pointe de brillance dans la partie HF,le moteur DE85 ne monte pas assez haut a mon avis et il est bien possible que j’ajoute un tweeter dans le futur si je n’arrive pas a obtenir ce manque avec l’équalizer.
Cette écoute c’est faite a faible puissance et a la première écoute possible a puissance nominale je donnerai mon avis.
Je remercie beaucoup toutes les personne qui ont apporté leurs connaissance technique et leurs savoir pour m’aider a mener a bien cette réalisation, bravo a vous le résultat vaut largement l’investissement dans ces HP et je suis pleinement satisfait.
