Sujet de la discussion Petit top 8" + 1"
Salut tout le monde :)

Je me décide à parler ici du projet en cours :)

L'idée est d'avoir une paire de petites tops que je pourrais ranger dans la bouche de mes caissons RLH afin de rendre le truc bien compact pour le transport:
https://fr.audiofanzine.com/construction-d-enceintes/forums/t.645280,caisson-rlh-12-krh-3065.html

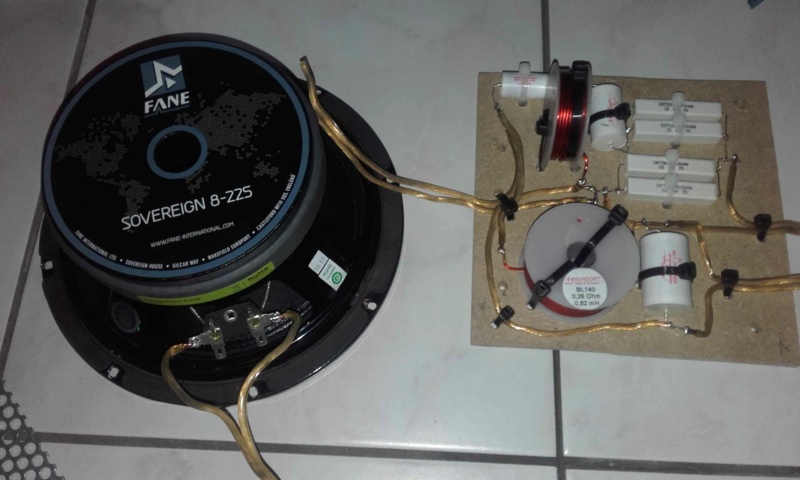

Comme ça fait un moment que j'ai envie de tester l'association Fane 8-225 + Eminence APT80, ben je me lance naturellement sur ces transducteurs.

(bon ouais du coup pardon, c'est du 0.75" l'APT80, pas du 1" comme dit dans le titre...)





Pour la caisse, 13L nets accordés à 92Hz.


Le calcul donne une surface d'évent mini de 80cm², donc deux tubes PVC de 80 de diamètre exter, et ça prend de la place, et en plus c'est pas dans les diamètres de ma scie cloche.
Du coup je me suis rabattu sur des évents triangulaires dans les coins (donc pas comme sur le dessin)

J'ai tout calculé pour pouvoir rentrer les pieds orientables Adam hall que je trouve bien pratiques



Je voulais également pouvoir les accrocher, donc j'ai jeté mon dévolu sur ces attaches:
https://www.thomann.de/fr/adam_hall_5801b_flugoese_federung.htm

Et en fait c'est assez gros :mrg::mrg:
au moins niveau dimensionnement je suis large
Là c'est posé sur le panneau "du haut"


Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels  -  Tutoriels Vidéo pour Room EQ Wizard

[ Dernière édition du message le 21/03/2020 à 16:52:21 ]

Afficher le sujet de la discussion
31

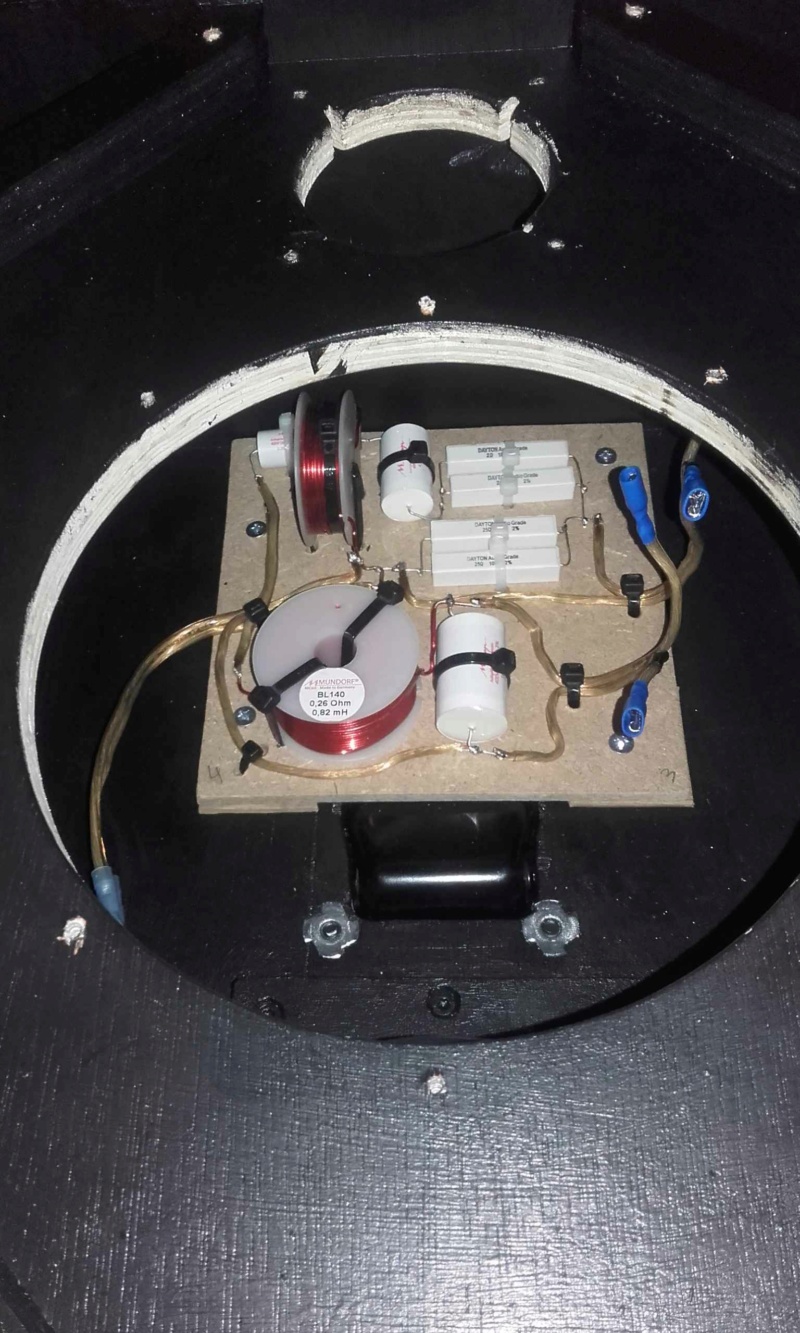

Bon au final, j'avais qu'une seule solution d'implantation vu que le filtre est gros et l'enceinte petite ^^ et c'est finalement avec la mousse par dessus, on verra à l'usage.





Mesure à l'arrache dans le salon, j'ai rien branché à l'envers et ça a l'air proche de la simu :)


Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels  -  Tutoriels Vidéo pour Room EQ Wizard

32
C'est pas mal dutout ! :bravo:
33
Merci :)
Bon j'ai mesuré-vérifié, j'ai tout branché à l'endroit !

Même sans caisson pour de l'écoute de musique d'ambiance sans chercher la descente c'est pas mal. Reste à les tester avec des Watts !

Mesure finale d'impédance des deux tops.

Je me suis dit que plutôt que de refaire un nom avec un acronyme et des chiffres, j'allais tout simplement les baptiser "Mini-K" :)
