On attend la copie, c'est à dire le Gunther de Behringer à 400 euros alors
pour ça il faudrait qu'il y ait un équivalent photoshop intégré, ou qu'il puisse importer des fichiers graphiques à taille exacte, genre des pdf ou autre format (jpeg, bitmap etc), en les surimposant aux informations dynamique (valeurs etc - donc = background fichier statique + premier plan dynamique) ce qui ne me semble pas encore le cas vu le type de graphismes présentés (et vu le taf qu'il faut pour bien faire ce genre de graphismes en plus, ..... mais c'est un autre sujet).
j'en profite pour saluer à nouveau l'ingéniosité et - surtout - le fait d'avoir vraiment de la suite dans les idées et de la persévérance pour réaliser ce type de projet...
Dans la vidéo, le contraste a l'air assez faible, notamment par rapport à l'ordi derrière : c'est peut-être dû aux conditions de la prise de vue, mais j'imagine que la dalle LCD Full-HD n'est pas perçée mais en retrait dans le boitier. Avec un système de rétroprojection/zoom/correction vers l'arrière de la surface de contrôle, consitutée d'un matériau translucide teinté dont les pistes ne sont pas trop apparentes, et sur laquelle sont fixés les potards (et les boutons sur un PCB périmétrique).
Quant au design graphique, ce genre d'outil universel est contraint par son format même, et la disposition matricielle des contrôleurs physiques. On peut certes faire du zonage, modifier le graphisme autour des potards ou la manière dont les valeurs sont affichées (nombre, barre horizontale ou verticale, couleur, etc.).
Mais au fond, c'est assez similaire au System-8 de Roland, qui masque/éteint les contrôleurs inutiles selon le modèle chargé, sauf qu'il a des faders en plus des potards, et une disposition plus traditionnelle pour un synthé.
Mais l'initiative est belle.
Dans la vidéo des Sondiers, le concepteur dit que le prix se justifie par le coût des composants, la fabrication à la main et 3 ans de R&D derrière. On veut bien le croire.
Toujours cette faible luminosité, qui est je pense consubstantielle du design, comme l'épaisseur du boitier qui paraît également plus importante que ce dont on a l'habitude dans ce facteur de forme à cause de la présence de l'écran en retrait. Probablement un OLED.
https://www.quora.com/How-is-signal-distributed-in-OLED-LCD-screens-with-notches-and-punch-holes
https://global.samsungdisplay.com/30862/
Il faut 5 connexions filaire/cuivre pour chaque encodeur avec poussoir.
Soit il a trouvé le moyen de rendre ça invisible dans une des couches de surface, soit le signal passe par un percement de l'écran (peut-être minime). Il y a également la contrainte mécanique à prendre en compte, s'il est impossible de boulonner les encodeurs sur une surface solide (PCB ou plaque rigide). Ils sont peut-être collés.
D'ailleurs, sur cette photo de synthanatomy, on distingue les pistes verticales entre chaque colonne, clairement visibles lorsqu'elles passent au dessus d'une zone où l'affichage est illuminé (image cliquable) :
On voit également des pistes horizontales, notamment sous chaque potard, qui interfèrent avec l'affichage circulaire juste au dessus du label.
L'empilement de couches semi-translucides pour dissimuler les pistes de connexion des potards explique sans doute la faible luminosité et l'apparent manque de définition en pleine lumière.
L'écran n'est donc probablement pas percé.
silvertouch06
2398
AFicionado·a
Membre depuis 21 ans
Citation :
Karl est annoncer à 1500€
On attend la copie, c'est à dire le Gunther de Behringer à 400 euros alors
"On parle d'écriture inclusive alors que les femmes n'arrêtent pas de dire qu'elles s'en "battent les couilles""
[ Dernière édition du message le 02/05/2024 à 10:24:02 ]
coldwave
1116
AFicionado·a
Membre depuis 6 ans
Citation de Type_23 :
Et si l'écran permet un jour de recréer les typographies et design des synthès émulés (genre les petites bandes bleues Oberheim ou les cadres blancs Sequential), on s'approche du Graal en terme de contrôleur
pour ça il faudrait qu'il y ait un équivalent photoshop intégré, ou qu'il puisse importer des fichiers graphiques à taille exacte, genre des pdf ou autre format (jpeg, bitmap etc), en les surimposant aux informations dynamique (valeurs etc - donc = background fichier statique + premier plan dynamique) ce qui ne me semble pas encore le cas vu le type de graphismes présentés (et vu le taf qu'il faut pour bien faire ce genre de graphismes en plus, ..... mais c'est un autre sujet).
j'en profite pour saluer à nouveau l'ingéniosité et - surtout - le fait d'avoir vraiment de la suite dans les idées et de la persévérance pour réaliser ce type de projet...
> plouginz: https://spacef-devices.com
> misuk YouTube mdti_music
> Badassinée https://mdtimedia.com
> Kontrolz https://midipoti.com/
[ Dernière édition du message le 08/05/2024 à 11:29:21 ]
.: Odon Quelconque :.
11588
Drogué·e à l’AFéine
Membre depuis 23 ans
Dans la vidéo, le contraste a l'air assez faible, notamment par rapport à l'ordi derrière : c'est peut-être dû aux conditions de la prise de vue, mais j'imagine que la dalle LCD Full-HD n'est pas perçée mais en retrait dans le boitier. Avec un système de rétroprojection/zoom/correction vers l'arrière de la surface de contrôle, consitutée d'un matériau translucide teinté dont les pistes ne sont pas trop apparentes, et sur laquelle sont fixés les potards (et les boutons sur un PCB périmétrique).
Quant au design graphique, ce genre d'outil universel est contraint par son format même, et la disposition matricielle des contrôleurs physiques. On peut certes faire du zonage, modifier le graphisme autour des potards ou la manière dont les valeurs sont affichées (nombre, barre horizontale ou verticale, couleur, etc.).
Mais au fond, c'est assez similaire au System-8 de Roland, qui masque/éteint les contrôleurs inutiles selon le modèle chargé, sauf qu'il a des faders en plus des potards, et une disposition plus traditionnelle pour un synthé.
Mais l'initiative est belle.
« What is full of redundancy or formula is predictably boring. What is free of all structure or discipline is randomly boring. In between lies art. » (Wendy Carlos)
[ Dernière édition du message le 09/05/2024 à 19:59:43 ]
.: Odon Quelconque :.
11588
Drogué·e à l’AFéine
Membre depuis 23 ans
Le Karl était au Superbooth 2025 et semble être prêt pour la commercialisation.
https://www.veloursdevices.com/
https://www.veloursdevices.com/
« What is full of redundancy or formula is predictably boring. What is free of all structure or discipline is randomly boring. In between lies art. » (Wendy Carlos)
SebAudio
410
Posteur·euse AFfamé·e
Membre depuis 21 ans
Etienne K
58
Posteur·euse AFfranchi·e
Membre depuis 2 ans
coldwave
1116
AFicionado·a
Membre depuis 6 ans
.: Odon Quelconque :.
11588
Drogué·e à l’AFéine
Membre depuis 23 ans
Citation :
At Superbooth 2025, Bruno of Velours Devices showcased the finished version of its Karl MIDI controller.
Dans la vidéo des Sondiers, le concepteur dit que le prix se justifie par le coût des composants, la fabrication à la main et 3 ans de R&D derrière. On veut bien le croire.
Toujours cette faible luminosité, qui est je pense consubstantielle du design, comme l'épaisseur du boitier qui paraît également plus importante que ce dont on a l'habitude dans ce facteur de forme à cause de la présence de l'écran en retrait. Probablement un OLED.
https://www.quora.com/How-is-signal-distributed-in-OLED-LCD-screens-with-notches-and-punch-holes
Citation :
In summary, the distribution of signals in OLED and LCD screens with notches and punch holes is a complex process that involves careful design of both hardware and software. By utilizing advanced driver technology, flexible circuitry, and sophisticated mapping algorithms, manufacturers can create displays that maintain high performance and visual quality despite physical interruptions in the screen surface.
https://global.samsungdisplay.com/30862/
Citation de Samsung :
Production of a hole display requires highly-advanced technologies for patterning display pixels and processing the punch-hole. One of the key technologies used to create a punch-hole in a display is a laser. After the hole is created, the area around the cutout must be encapsulated to ensure that the fine metal circuits and the various emitting materials around the punch-hole are not damaged through exposure to air. Making sure that the hole display doesn’t affect any of the surrounding display resolutions is another important factor to consider.
Citation de coldwave :
je ne pense pas que les trous soient dans l'écran, plutot au dessus pour tenir les potards
Il faut 5 connexions filaire/cuivre pour chaque encodeur avec poussoir.
Citation :
CLK encoder A
DT encoder A
SW switch (when pressing the encoder)
+ 5 VDC power
Gnd ground
Soit il a trouvé le moyen de rendre ça invisible dans une des couches de surface, soit le signal passe par un percement de l'écran (peut-être minime). Il y a également la contrainte mécanique à prendre en compte, s'il est impossible de boulonner les encodeurs sur une surface solide (PCB ou plaque rigide). Ils sont peut-être collés.

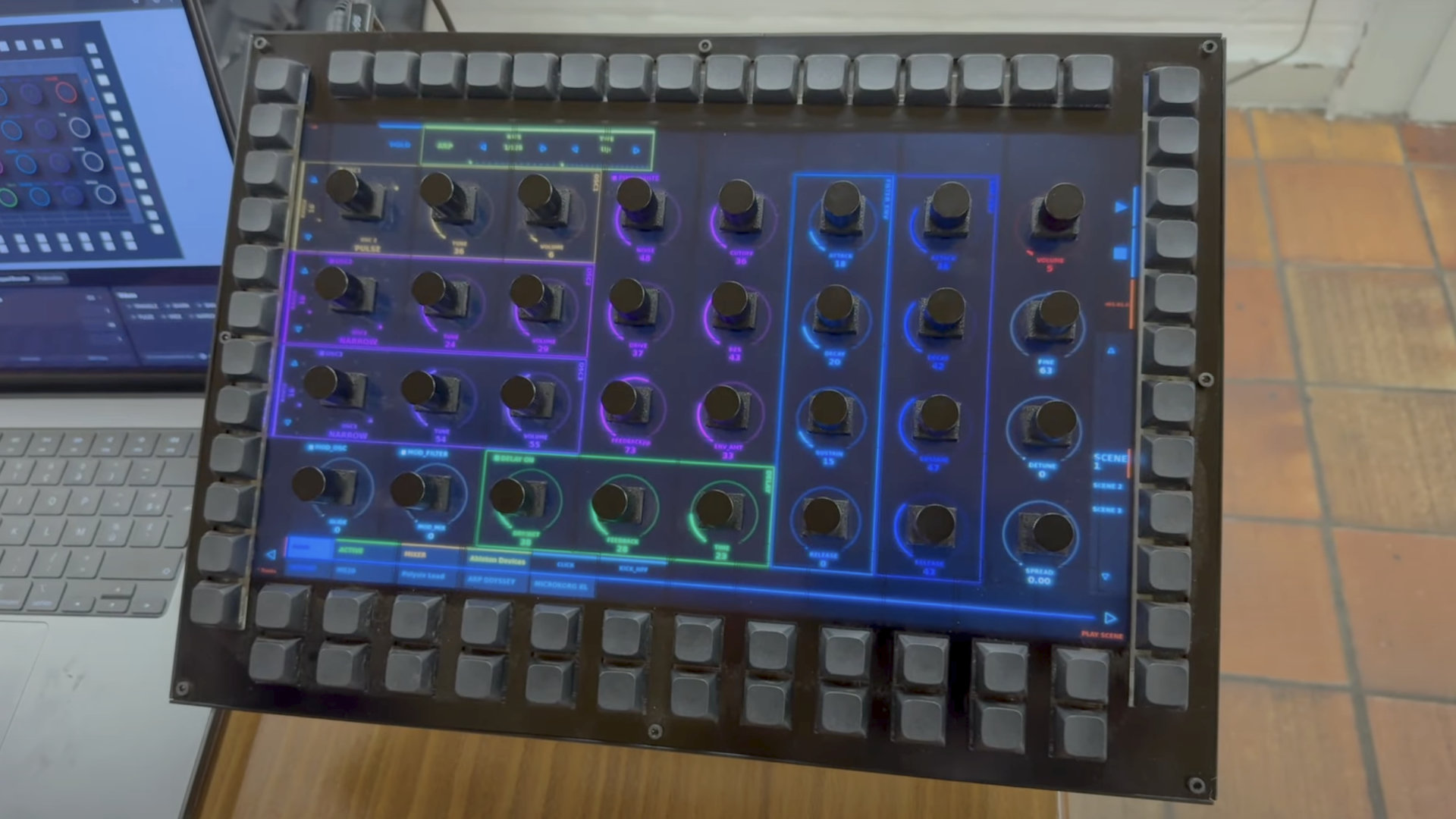

D'ailleurs, sur cette photo de synthanatomy, on distingue les pistes verticales entre chaque colonne, clairement visibles lorsqu'elles passent au dessus d'une zone où l'affichage est illuminé (image cliquable) :
On voit également des pistes horizontales, notamment sous chaque potard, qui interfèrent avec l'affichage circulaire juste au dessus du label.
L'empilement de couches semi-translucides pour dissimuler les pistes de connexion des potards explique sans doute la faible luminosité et l'apparent manque de définition en pleine lumière.
L'écran n'est donc probablement pas percé.
« What is full of redundancy or formula is predictably boring. What is free of all structure or discipline is randomly boring. In between lies art. » (Wendy Carlos)
[ Dernière édition du message le 16/05/2025 à 22:37:11 ]
coldwave
1116
AFicionado·a
Membre depuis 6 ans
ok, je pensais que c'était une illusion, avec des potards avec des plots à leur base, en matière spéciale compatible avec les écrans tactiles (donc sans trous dans l'écran, mais plusieurs plots (genre 3, 5 ou plus) permettant de connaitres la position exacte du potard à un moment T), et une plaque transparente pour les tenir en place (plaque avec des trous du coup) bref, je pensais à une sorte simulation complexe de doigts sur un ipad
je vois 8 / 10 écrans verticaux.... et avec ou sans trous ? il y dit qu'il y a des trous "punch holes" (peut-être effectivement des trous fin pour laisser passer les connecteurs, genre, sacrifice de pixels...=.
je suis confusé là... faudrait consulter le dépot de brevet
encodeurs à poussoir... il devait pas y avoir assez de boutons comme ça
bref, je pensais à une sorte simulation complexe de doigts sur un ipad je vois 8 / 10 écrans verticaux.... et avec ou sans trous ? il y dit qu'il y a des trous "punch holes" (peut-être effectivement des trous fin pour laisser passer les connecteurs, genre, sacrifice de pixels...=.
Citation :
L'écran n'est donc probablement pas percé.
Citation :
LCD screens with notches and punch holes is a complex process
je suis confusé là... faudrait consulter le dépot de brevet
encodeurs à poussoir... il devait pas y avoir assez de boutons comme ça
> plouginz: https://spacef-devices.com
> misuk YouTube mdti_music
> Badassinée https://mdtimedia.com
> Kontrolz https://midipoti.com/
[ Dernière édition du message le 17/05/2025 à 00:04:24 ]
