Bonjour,
J’ai plusieurs stinger qui ont tous la même maladie, certaines couleurs de leds lâchent au bout de quelques années.
Sachant qu’il y a 6 leds RGBWAP, comment 1 seule couleur peut lâcher en même temps sur les 6 leds ? Est-ce 1 autre élément qui lâche et est-ce réparable ?
Merci à ceux qui passent par là et pourraient répondre à mes questions

Sos_maf

1166

AFicionado·a

Membre depuis 17 ans

2 Posté le 16/03/2023 à 02:25:43

Il y a plusieurs pannes possibles :
- problème de commande (la puce de contrôle n'arrive plus à envoyer l'ordre)
- problème de la partie puissance (le circuit qui va alimenter la led en fonction de l'ordre)
- une led est HS.

Les LED sont des diodes. Passée une certaine tension, elles agissent comme un court-circuit. Pour cette raison, on ne les alimentent pas avec une tension constante (x volts), mais avec un courant constant (x milli-ampères) en utilisant un dispositif pour limiter le courant (résistance, "driver" ...)

Le meilleur compromis coût, efficacité, fiabilité est de brancher les LED de même couleur en série. L'inconvénient est que si l'une d'entre elle se coupe, les autres ne peuvent plus fonctionner.

La solution la plus simple pour vérifier l'origine du problème est de se munir d'un voltmètre.

Selon la couleur, la tension au borne d'une LED en fonctionnement se situe entre 1.2 et 4V. Si tu trouves une tension bien supérieure au borne d'une des LED, c'est que celle-ci est morte.

Pour le remplacement, il faudra que tu nous fasses quelques photos.

0

[ Dernière édition du message le 16/03/2023 à 14:19:42 ]

ramousse

117

Posteur·euse AFfiné·e

Membre depuis 18 ans

3 Posté le 16/03/2023 à 07:01:32

Merci pour cette réponse, je fais ça ce week-end, voltmètre et photo 👍

0

ramousse

117

Posteur·euse AFfiné·e

Membre depuis 18 ans

4 Posté le 19/03/2023 à 10:33:55

0

ramousse

117

Posteur·euse AFfiné·e

Membre depuis 18 ans

5 Posté le 19/03/2023 à 10:39:31

Bonjour,
Je suis nul en électricité / électronique, j’ai mesuré une tension en continu, je suis entre 9 et 14 volts selon les leds.

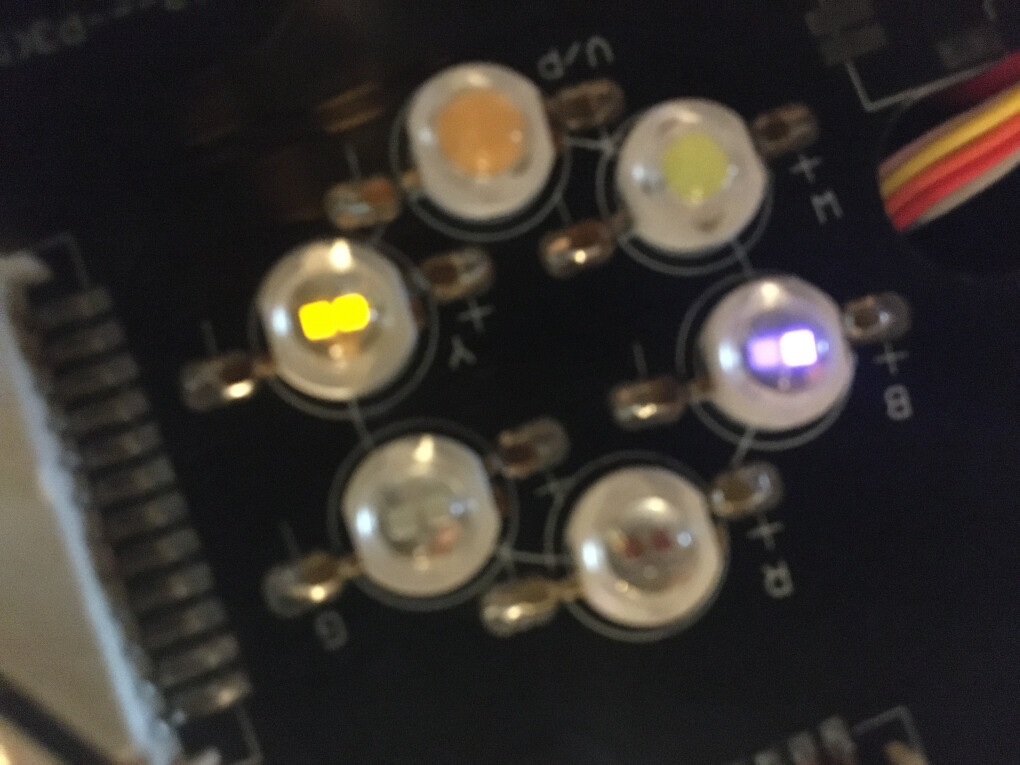

Sur la photo jointe on voit 2 leds, B et Y qui reçoivent du courant et qui s’éclaireraient un tout tout petit peu.

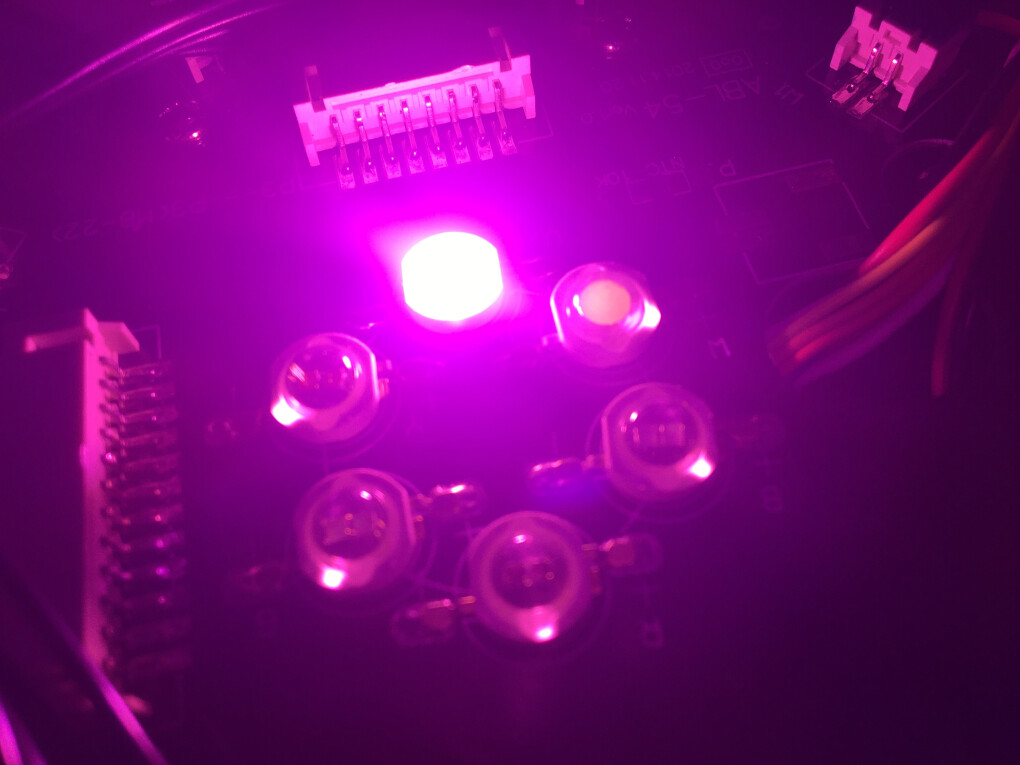

En fait les leds ne sont pas rgbwap mais chaque led de 3w a une couleur, je l’ai clairement vu avec les 2 seules leds qui fonctionnent (blanc et rose)

Voilà ce que je peux dire de ce que j’ai constaté

0

ramousse

117

Posteur·euse AFfiné·e

Membre depuis 18 ans

6 Posté le 19/03/2023 à 10:41:18

0

Sos_maf

1166

AFicionado·a

Membre depuis 17 ans

7 Posté le 19/03/2023 à 14:01:50

Du CMS, pas facile à changer si l'on n'a pas le matériel.

D'après ce que je sais, le circuit imprimé est en aluminium et la led est soudé à 3 endroits : les deux broches et le radiateur sous son corps.
Si le problème provient bien des LED, il serait sage de confier le changement à un pro correctement outillé.

Citation de ramousse :

Je suis nul en électricité / électronique, j’ai mesuré une tension en continu, je suis entre 9 et 14 volts selon les leds.

Même si la photo est assez floue, on a l'impression qu'il y a deux led dans chaque boîtier. Cela peut expliquer que la tension soit plus haute que celle que j'ai indiqué.
Si je comprend bien, il n'y a que ce module de led pour tout l'appareil. Est-ce bien ça ?

0

ramousse

117

Posteur·euse AFfiné·e

Membre depuis 18 ans

8 Posté le 19/03/2023 à 14:07:24

Oui on a bien l’impression qu’il y a 2 leds par boîtie.
Il n’y a bien que ce module de led pour tout l’appareil.

0

Sos_maf

1166

AFicionado·a

Membre depuis 17 ans

9 Posté le 19/03/2023 à 20:53:23

Je vois qu'il y a pas mal de connecteur sur la carte. Peux-tu faire des photographies nette des deux faces et m'indiquer vers quoi vont les connecteurs ?

0

Nick Zefish

13037

Modérateur·trice thématique

Membre depuis 22 ans

10 Posté le 19/03/2023 à 22:40:58

Il est fréquent que les LED de chaque canal soient en série. Si une diode rouge lâche, le rouge est absent sur l'ensemble du projecteur. Pas facile de déterminer laquelle pose problème. On peut les tester en appliquant une tension à chaque diode, mais ça nécessite un générateur qu'on peut configurer en courant constant, et de connaître le courant nominal de chaque diode.
Les LEDs ne sont probablement soudées que par leur deux pattes. le dos est en contact avec le dissipateur grâce à une pâte thermique qui peut être un peu collante mais qui n'est pas de la soudure. Pour les enlever, il faut supprimer l'étain grâce à une tresse à dé-souder, puis toujours en appliquant le fer sur une patte pour maintenir l'étain en fusion, soulever cette patte grâce à un petit tournevis par exemple. Ce n'est pas très compliqué pour un électronicien du dimanche, mais pas évident pour un débutant. La difficulté et de ne pas bousiller le circuit imprimé.

0

Sos_maf

1166

AFicionado·a

Membre depuis 17 ans

11 Posté le 20/03/2023 à 01:26:42

Citation de Nick Zefish :

Il est fréquent que les LED de chaque canal soient en série. Si une diode rouge lâche, le rouge est absent sur l'ensemble du projecteur.

Le problème est qu'il dit qu'il n'y a pas d'autre carte avec des LED dans tout l'appareil.

Citation de Nick Zefish :

Pas facile de déterminer laquelle pose problème. On peut les tester en appliquant une tension à chaque diode, mais ça nécessite un générateur qu'on peut configurer en courant constant, et de connaître le courant nominal de chaque diode.

Peu de gens ont des alimentations de laboratoire ou des générateurs de courant constant. Maintenant, on peut contourner avec une résistance bien calculée et des mesures bien placées.
Il peut déjà comparer, pour chaque couleur, la tension des LED des appareils qui fonctionnent avec celles qui ne fonctionnent pas.

Si la LED non allumée à une tension à ses bornes bien supérieure à celle de la LED qui fonctionne, la LED est en circuit ouvert.
Si la LED non allumée à une tension à ses bornes légèrement plus faible, il faudra mesurer le courant qui la traverse pour vérifier que l'alimentation envoi un courant suffisant.

0

ramousse

117

Posteur·euse AFfiné·e

Membre depuis 18 ans

12 Posté le 20/03/2023 à 06:51:01

Mes compétences s’arrêteront là en terme de démontage, pour pouvoir prendre des photos de chaque face il faut complètement désosser l’appareil. Je ne suis déjà pas sûr d’y arriver et encore moins de le remonter !! Cette carte est contre le nez de l’appareil avec, en face 4 paraboles avec des miroirs qui tournent sur un axe. Les petites leds sont reflétées par ces miroirs pour produire effet type « derby ».

0

ramousse

117

Posteur·euse AFfiné·e

Membre depuis 18 ans

13 Posté le 20/03/2023 à 06:55:09

Bienvenue dans l’ère du jetable.
Je suppose que ces leds ne coûtent rien, mais s’il faut 2h de technicien pour démonter, trouver la panne et remonter, ça coute le prix d’un appareil neuf !!! ☹️

0

Sos_maf

1166

AFicionado·a

Membre depuis 17 ans

14 Posté le 20/03/2023 à 14:59:23

C'est le problème de beaucoup d'appareil et de machines : conçus pour être monté rapidement en usine, pas pour être entretenu/réparé.

Si tu ne peux pas sortir la carte facilement, on va se contenter de faire les mesures de tension comparative entre les LED qui fonctionnent et celle de même couleur qui ne fonctionnent pas.

La seule photo sur le net semble indiquer qu'il n'y a rien sur la face derrière et que toute les LED centrales sont connectées au connecteur à 12 broches. Peux-tu confirmer en suivant les pistes ? Ca simplifiera les test.

0

ramousse

117

Posteur·euse AFfiné·e

Membre depuis 18 ans

15 Posté le 20/03/2023 à 20:20:02

Je vais essayer ça. Ce sera peut-être que ce week-end
