Sujet de la discussion Posté le 08/11/2023 à 16:53:36Fabrication du vocoder ETI
J'ouvre ce sujet pour ceux qui serait intéressé par ce vocoder.
En effet j'ai décidé de refaire les cartes pour m'en construire un et aussi les proposer à ceux qui serait intéressé d'en construire un.

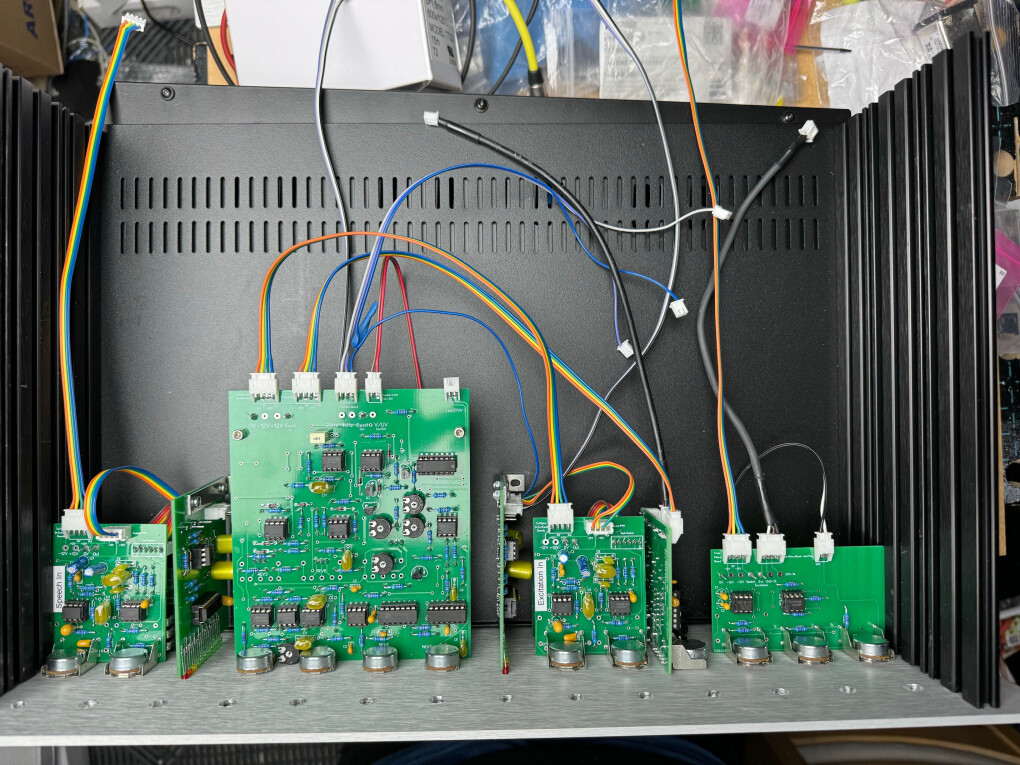

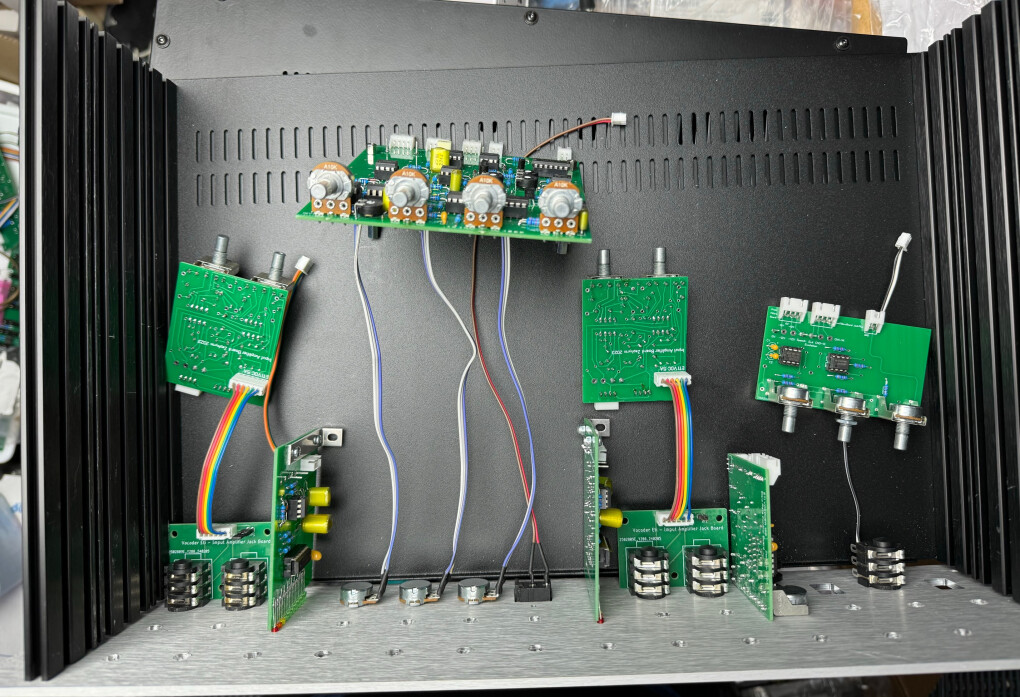

Voici quelques photos de mon prototype





En effet j'ai décidé de refaire les cartes pour m'en construire un et aussi les proposer à ceux qui serait intéressé d'en construire un.
Voici quelques photos de mon prototype





- 1
- 2

Extrasensor
528

Posteur·euse AFfolé·e
Membre depuis 11 ans
11 Posté le 29/11/2023 à 16:13:04
Okay pas de soucis.
Tiens moi au jus stp ! Si t'as d'autres démos aussi ça m'intéresse
.
Tiens moi au jus stp ! Si t'as d'autres démos aussi ça m'intéresse

0

djzephyrin
8060

Je poste, donc je suis
Membre depuis 21 ans
12 Posté le 12/12/2023 à 11:15:57
J'ai pas eu le temps de faire d'autre demo , mais c'est vraiment la meme chose que ce que l'on trouve sur le net comme par exemple ici
Je viens de poster sur Modwiggler certains fichiers que j'ai en ma possession et je suis en train de finaliser la BOM.
Je vais proposer les 14 cartes pour 170 euros , j'habite en Suisse mais si tu es en France je peux faire un envois en mondial Relay qui coute entre 5 et 7 euros .
Comme l'originale
1 Analysis/ Synthesis Board ( the big PCB originally in 2 parts)
1 Internal Excitation Board
2 Input Amplifier Board
2 Led PPM display Board
1 Slew Rate Control
1 Output Amplifier
1 Power Supply Board
1 Test Oscillator Board (Red PCB)
PCB en plus
2 PCB for jack mounting (for input section Mic/external excitation)
1 Dual Transformer Board
1 Safety cover for Transformer PCB.
Pour le boitier je recommande celui si livrable avec le trou percé à l'arrière pour la prise 220V et la face avant de 4mm d'épaisseur
https://modushop.biz/site/index.php?route=product%2Fproduct&path=174_231&product_id=161
Pour le face avant je partagerais un fichier de Schaeffer que je dois ajuster pour la face de 4mm.
Il faut dans ce cas envoyer la face avant à Schaeffer.
ici les deux copies des magasines
https://www.modwiggler.com/forum/download/file.php?id=168687
https://www.modwiggler.com/forum/download/file.php?id=168688
Je viens de poster sur Modwiggler certains fichiers que j'ai en ma possession et je suis en train de finaliser la BOM.
Je vais proposer les 14 cartes pour 170 euros , j'habite en Suisse mais si tu es en France je peux faire un envois en mondial Relay qui coute entre 5 et 7 euros .
Comme l'originale
1 Analysis/ Synthesis Board ( the big PCB originally in 2 parts)
1 Internal Excitation Board
2 Input Amplifier Board
2 Led PPM display Board
1 Slew Rate Control
1 Output Amplifier
1 Power Supply Board
1 Test Oscillator Board (Red PCB)
PCB en plus
2 PCB for jack mounting (for input section Mic/external excitation)
1 Dual Transformer Board
1 Safety cover for Transformer PCB.
Pour le boitier je recommande celui si livrable avec le trou percé à l'arrière pour la prise 220V et la face avant de 4mm d'épaisseur
https://modushop.biz/site/index.php?route=product%2Fproduct&path=174_231&product_id=161
Pour le face avant je partagerais un fichier de Schaeffer que je dois ajuster pour la face de 4mm.
Il faut dans ce cas envoyer la face avant à Schaeffer.
ici les deux copies des magasines
https://www.modwiggler.com/forum/download/file.php?id=168687
https://www.modwiggler.com/forum/download/file.php?id=168688
0

djzephyrin
8060

Je poste, donc je suis
Membre depuis 21 ans
13 Posté le 15/12/2023 à 14:28:52
Hello je viens de commander des PCB pour faire 10 kits , si vous êtes intéressé merci de me contacter par MP.
1

3LEK
1473

AFicionado·a
Membre depuis 2 ans
14 Posté le 21/12/2023 à 09:57:50
ok je te contacte en mp
0
* Attention aux petits commissaires politique toujours présent en 2025.
[ Dernière édition du message le 21/12/2023 à 09:58:11 ]

djzephyrin
8060

Je poste, donc je suis
Membre depuis 21 ans
15 Posté le 21/12/2023 à 10:43:14
Citation de 3LEK :
ok je te contacte en mp
Je viens de te répondre, pour rappel c'est vocoder à fabriquer par toi même ou alors il faut trouver quelqu'un pour le faire ...
0

djzephyrin
8060

Je poste, donc je suis
Membre depuis 21 ans
16 Posté le 27/12/2023 à 12:07:30
Reçu ce matin les PCBS , soit 10 kits.
Si vous avez envie de vous fabriquer ce vocoder vous pouvez me contacter par mp pour obtenir les PCB.

Si vous avez envie de vous fabriquer ce vocoder vous pouvez me contacter par mp pour obtenir les PCB.

0

djzephyrin
8060

Je poste, donc je suis
Membre depuis 21 ans
17 Posté le 29/01/2024 à 13:55:35

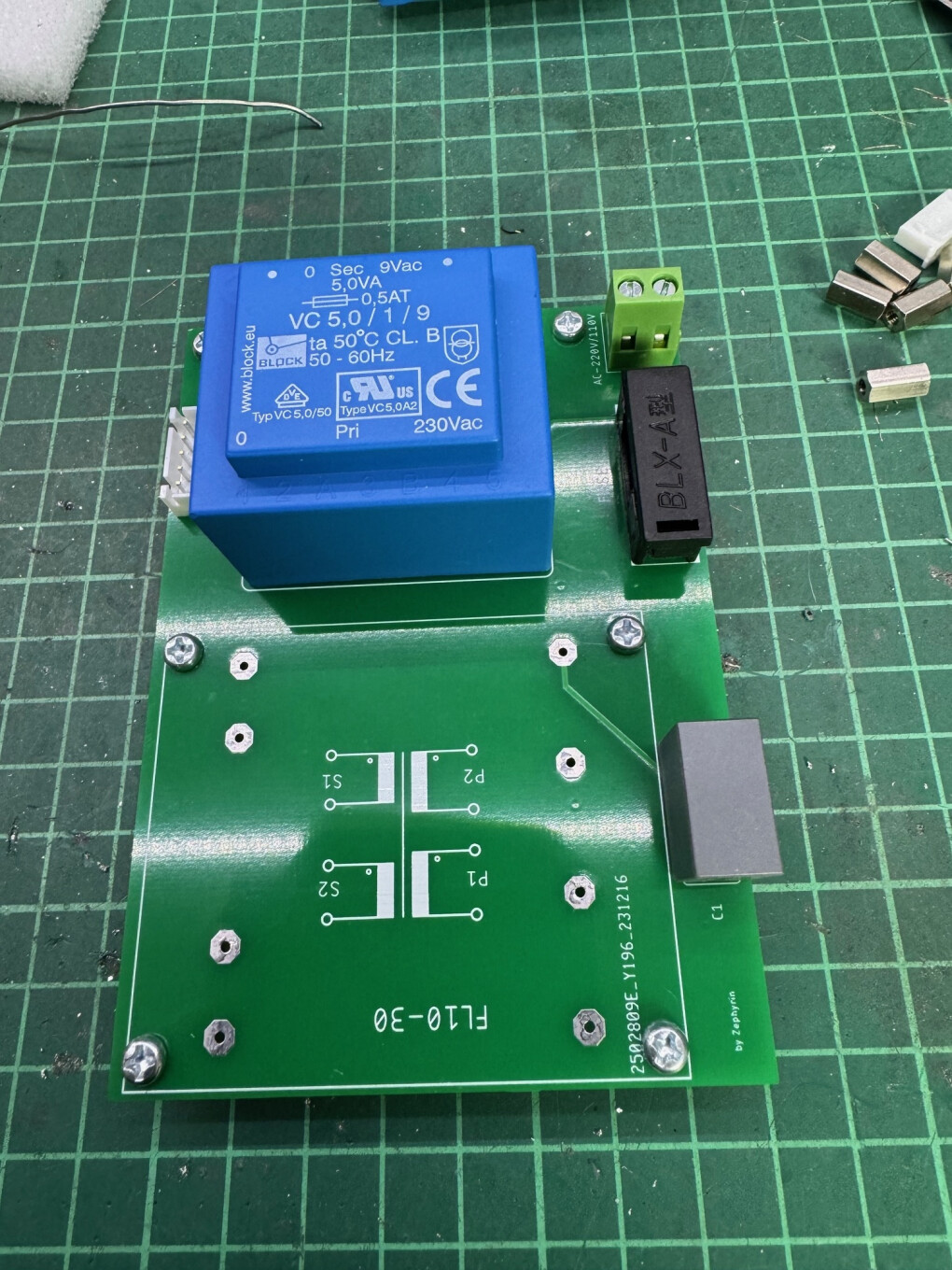

Quelques photos pour détailler le montage de la carte de transfot c'est le premier éléments à fabriquer avec la PSU
Le montage original s'appuyé sur un tranformateurs double 2X15V AC et 1X7.5V AC qu'il n'est pas possible de trouver
J'ai donc réalisé ce montage pour avoir 3 sorties comme l'original ...
Les composants

Etape Suivante la PSU

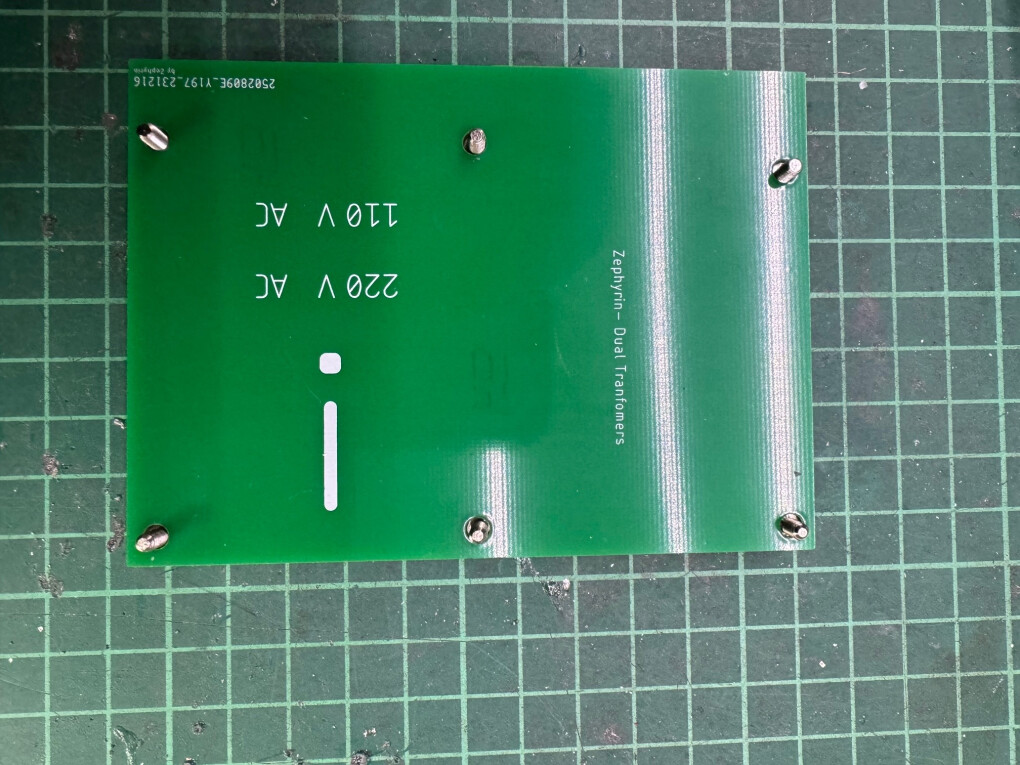

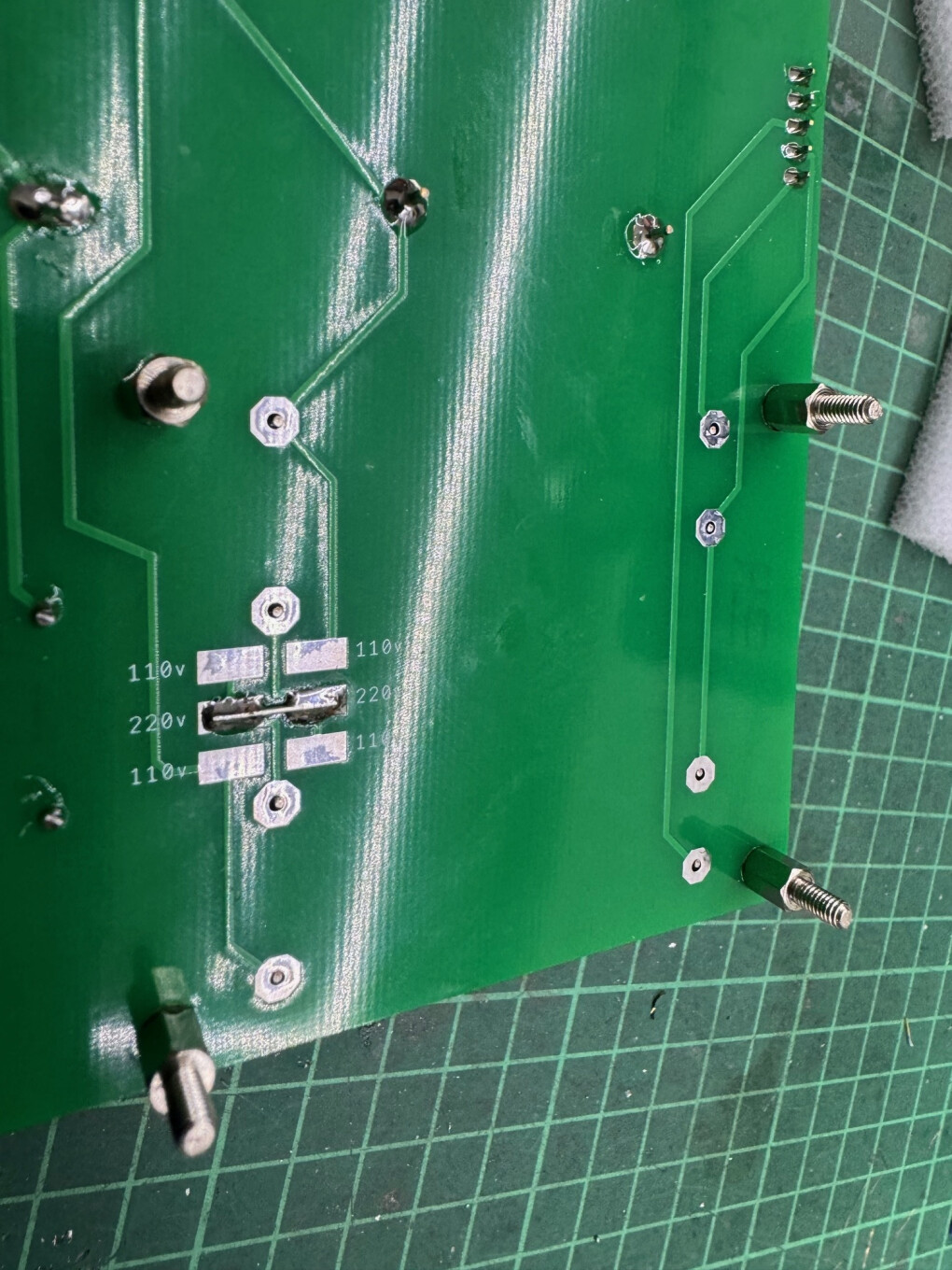

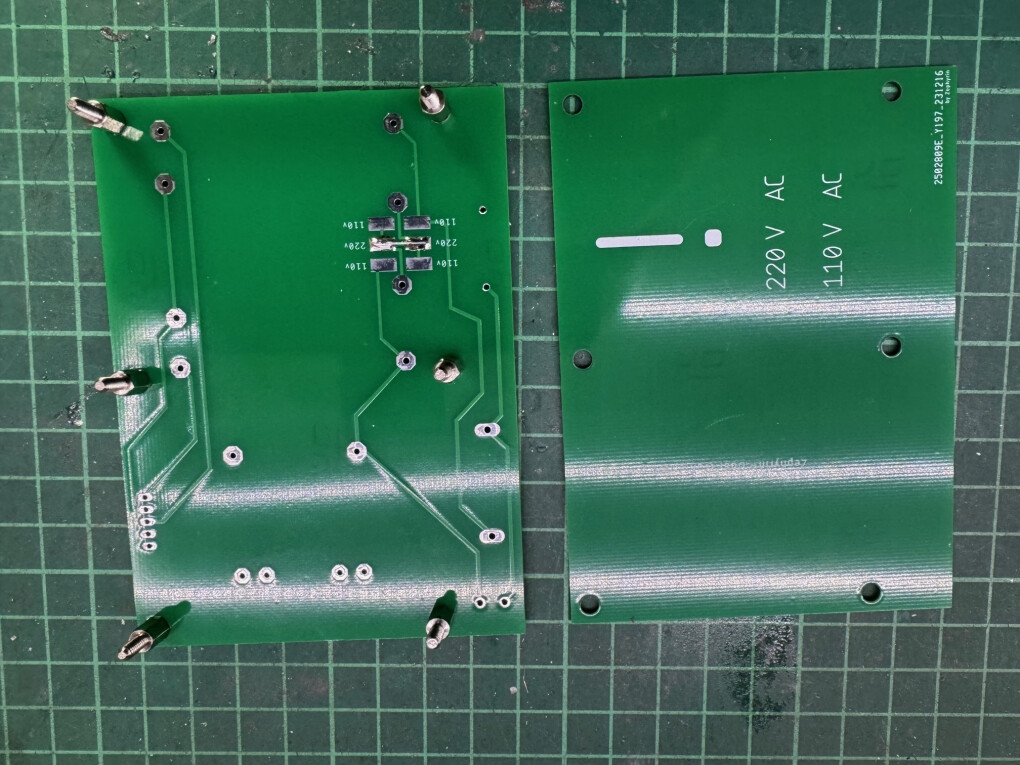

On commence par souder 1 ou de pattes de resistances pour configurer le montage en 220v ou 110v

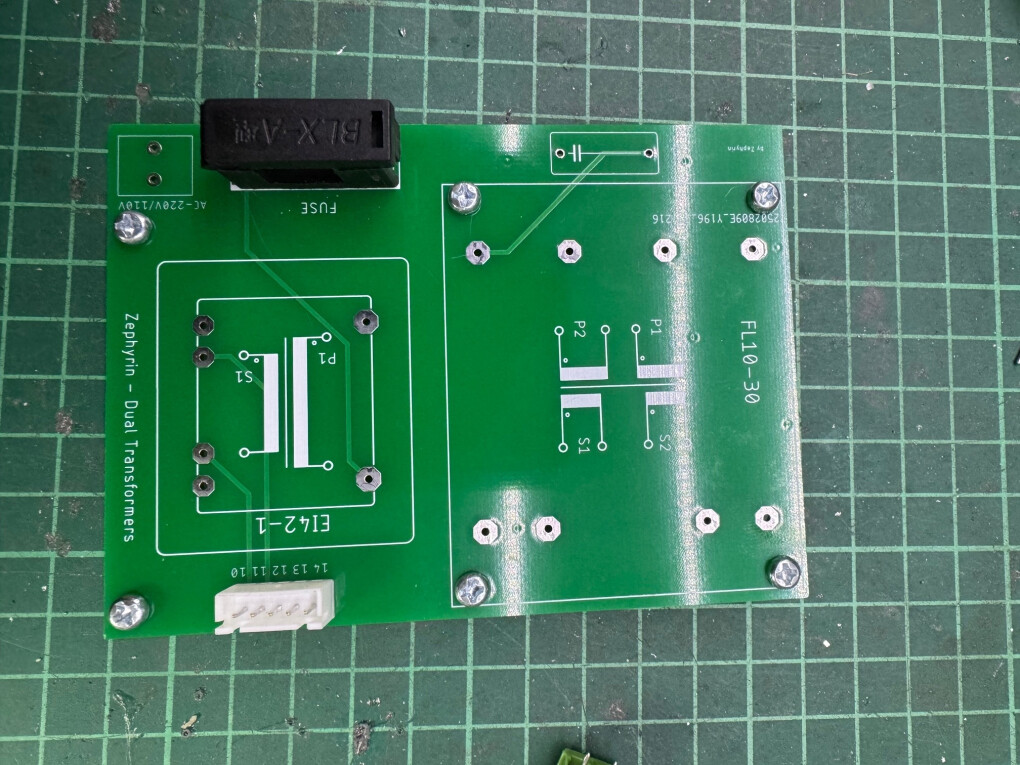

On fixe les entretoises qui seront sous le transfot



On soude le connecteur JST ou Molex

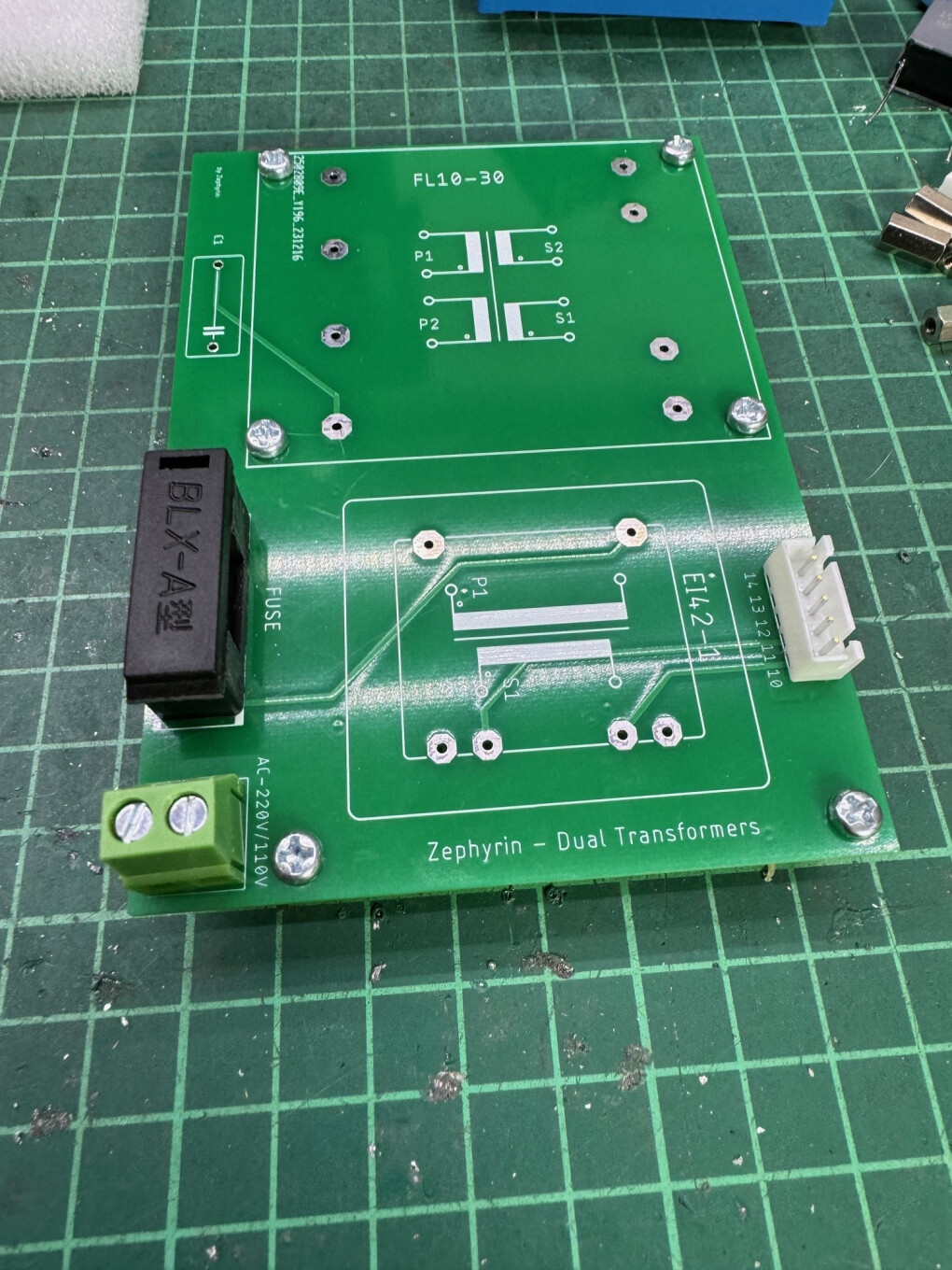

Le porte fusible

Le connecteur pour le courant domestique

Le condensateur de filtrage

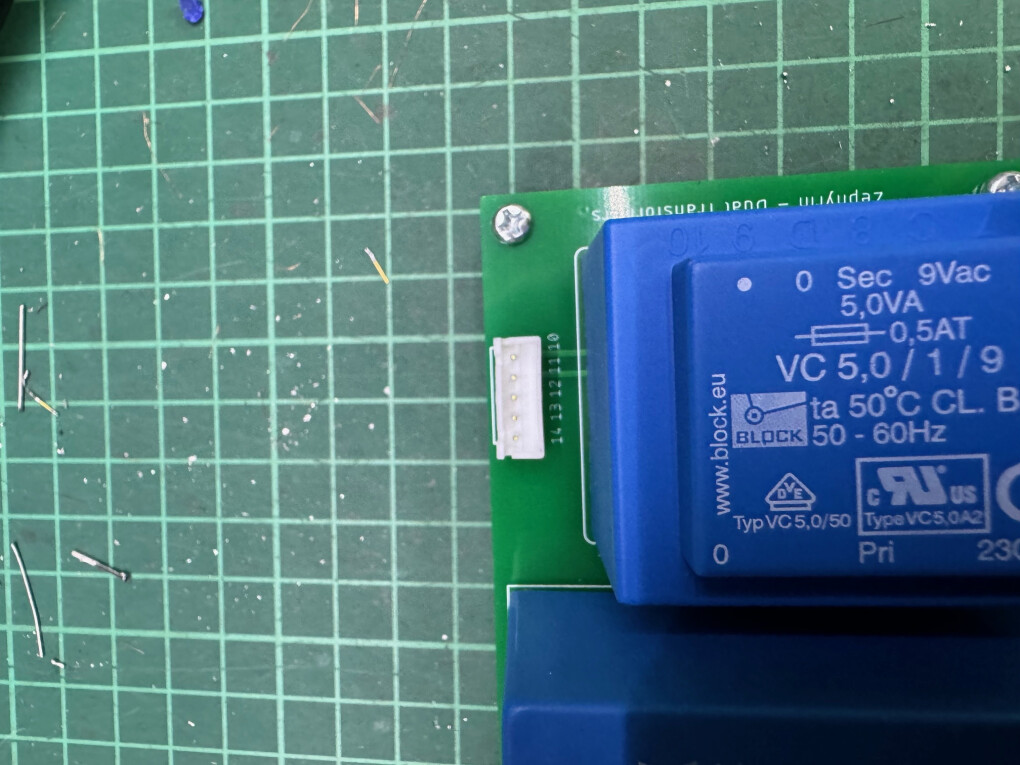

Ensuite le plus petit des transfot

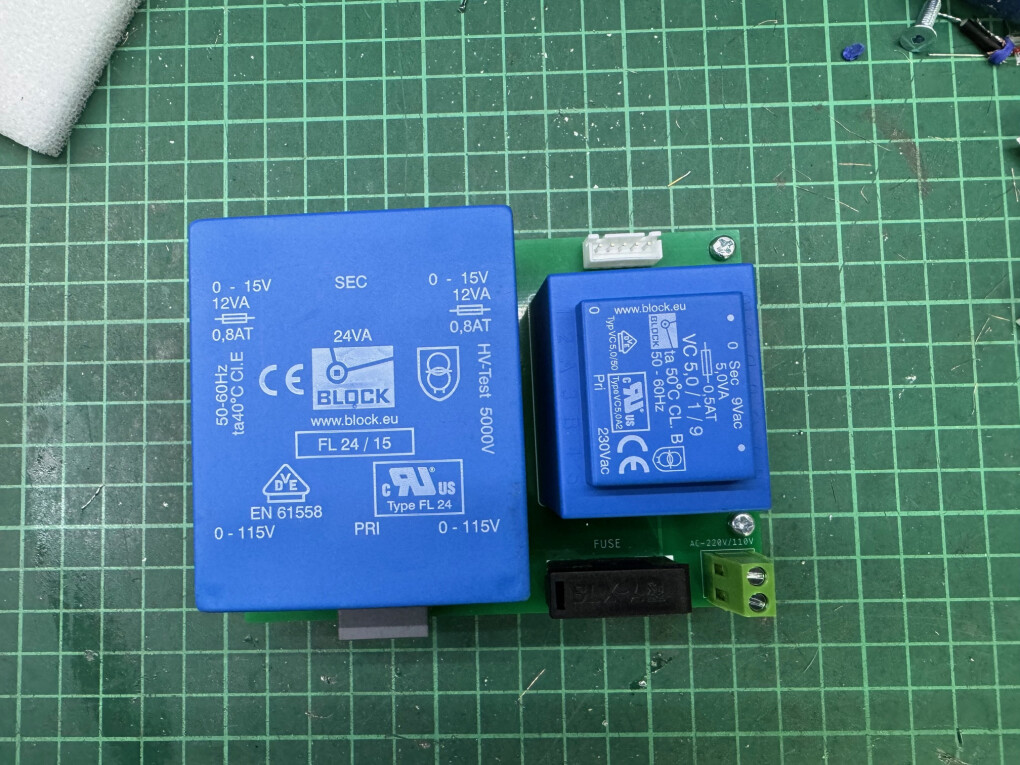

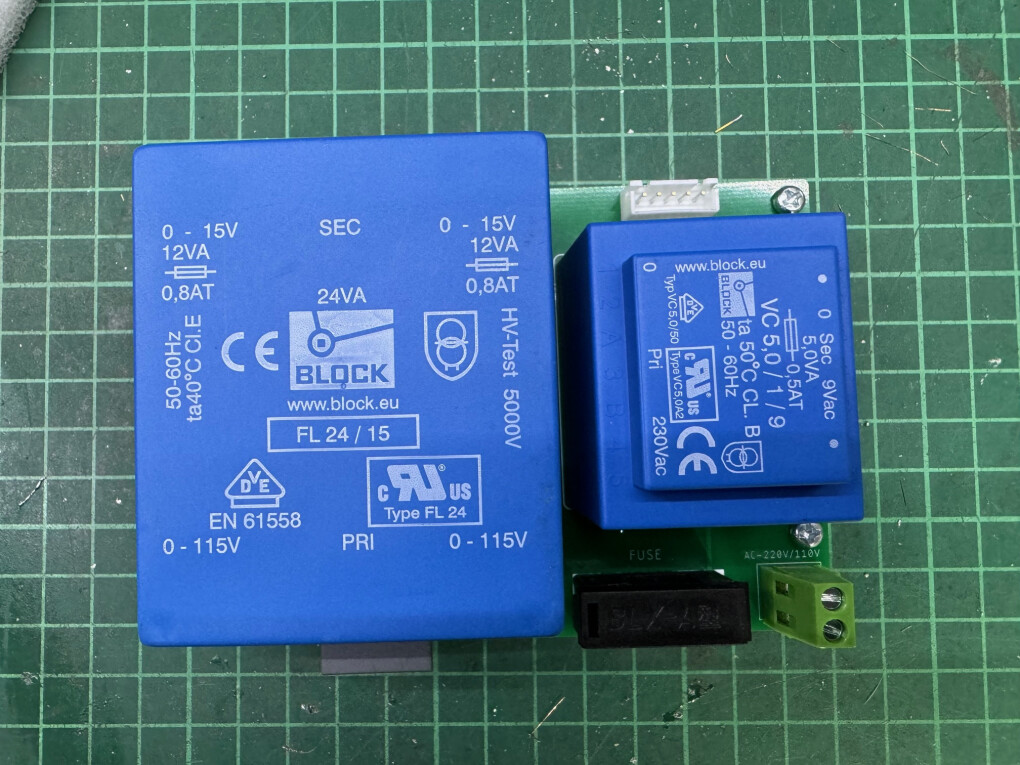

Et enfin le gros transfot

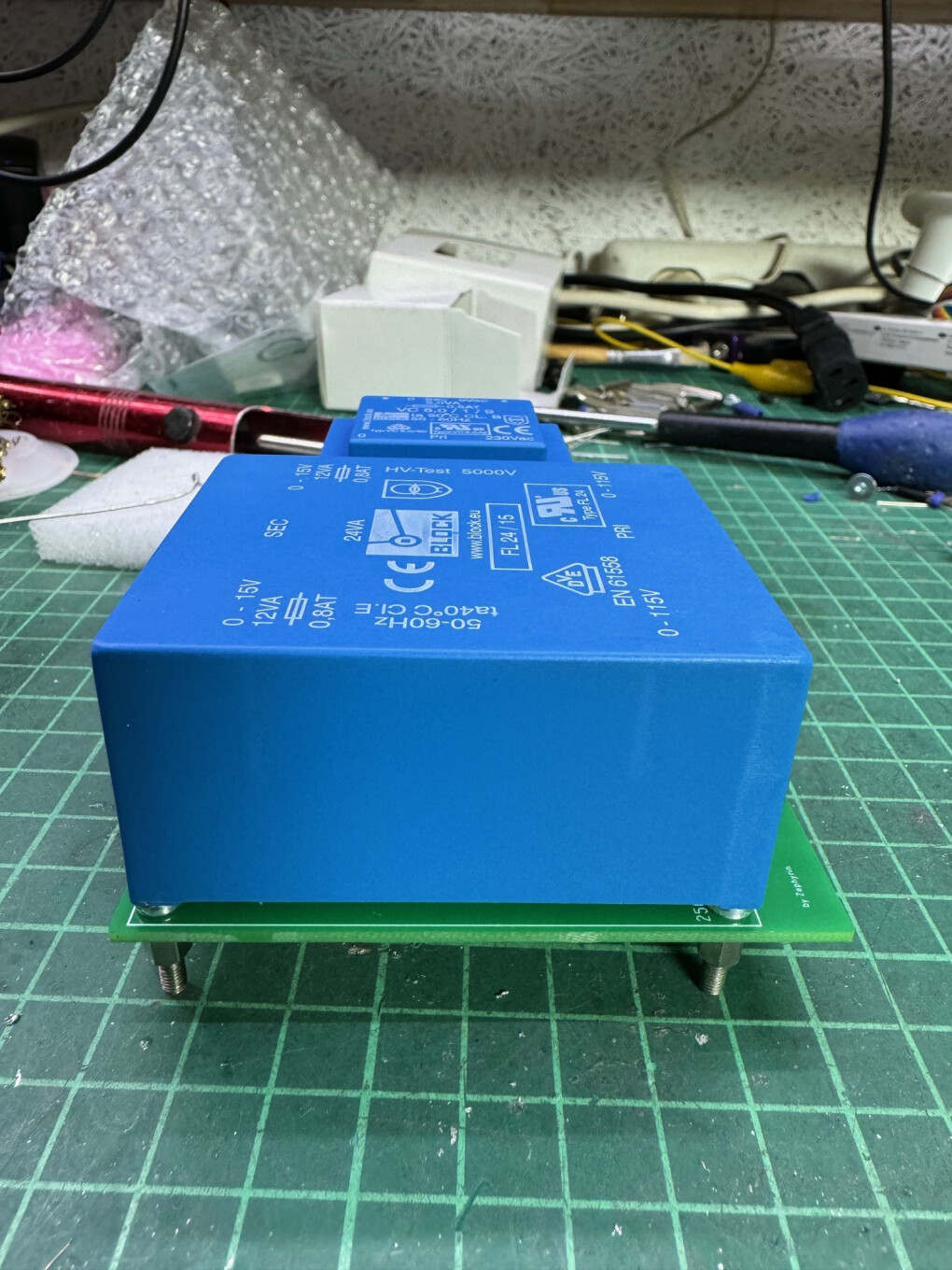

Les pattes sont juste à fleurs c'est normal à cause des vis.



On met le capot de protection

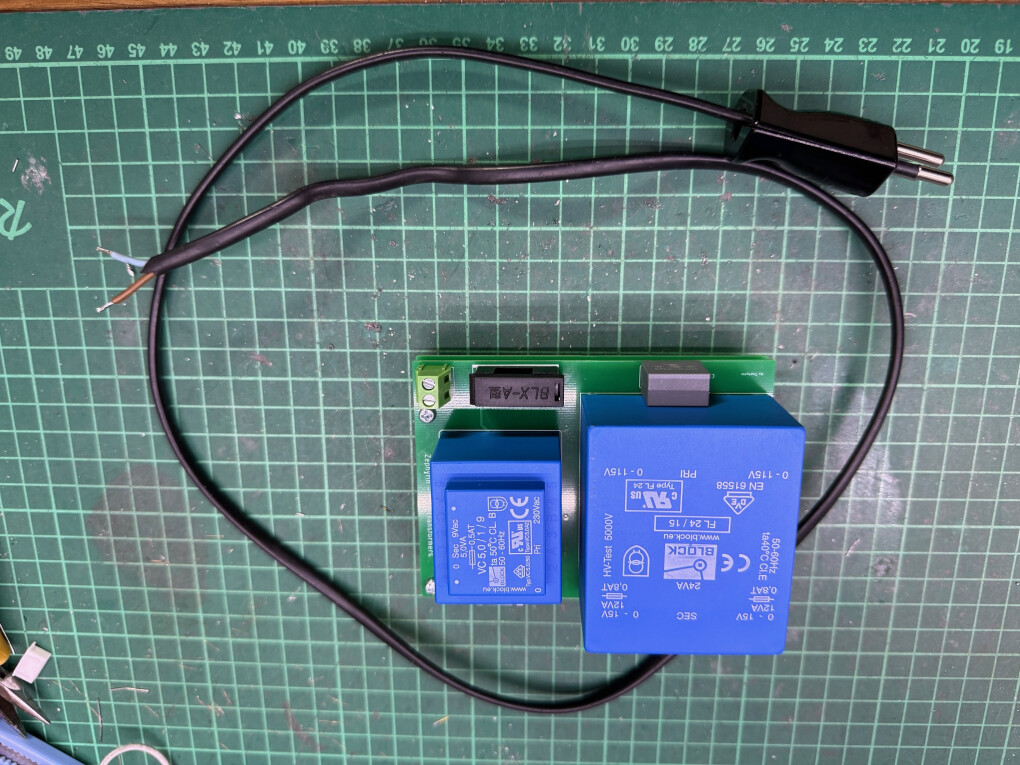

On vis un cable d'alimentation provisoire qui permettre de faire des tests en dehors de la boite

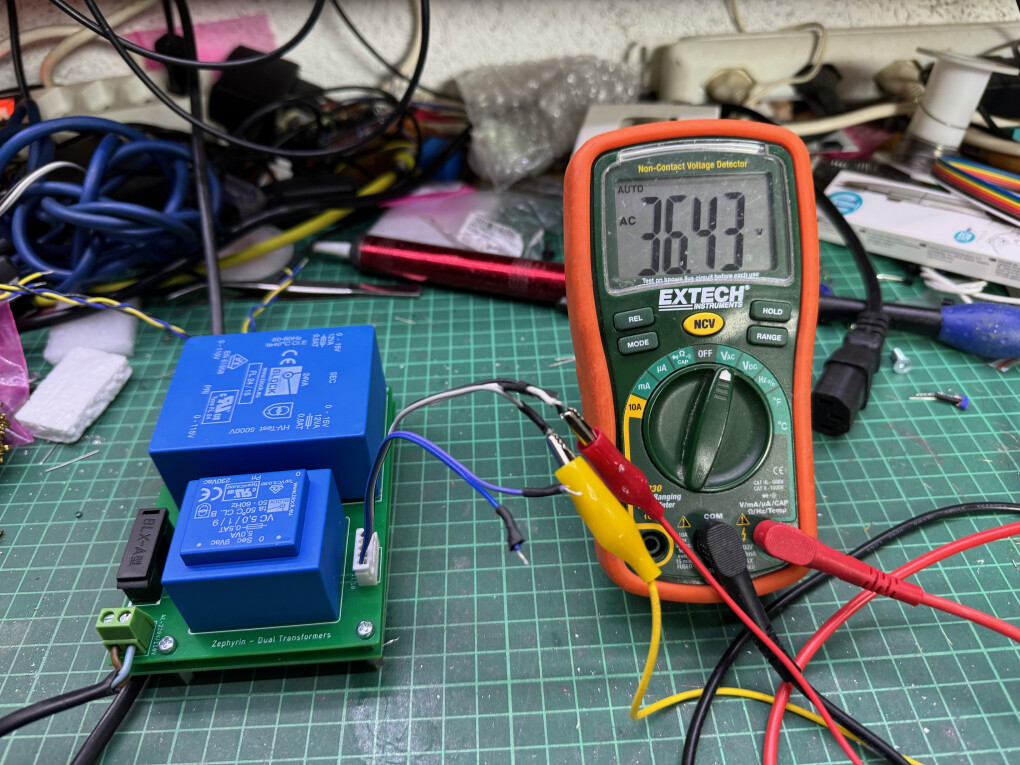

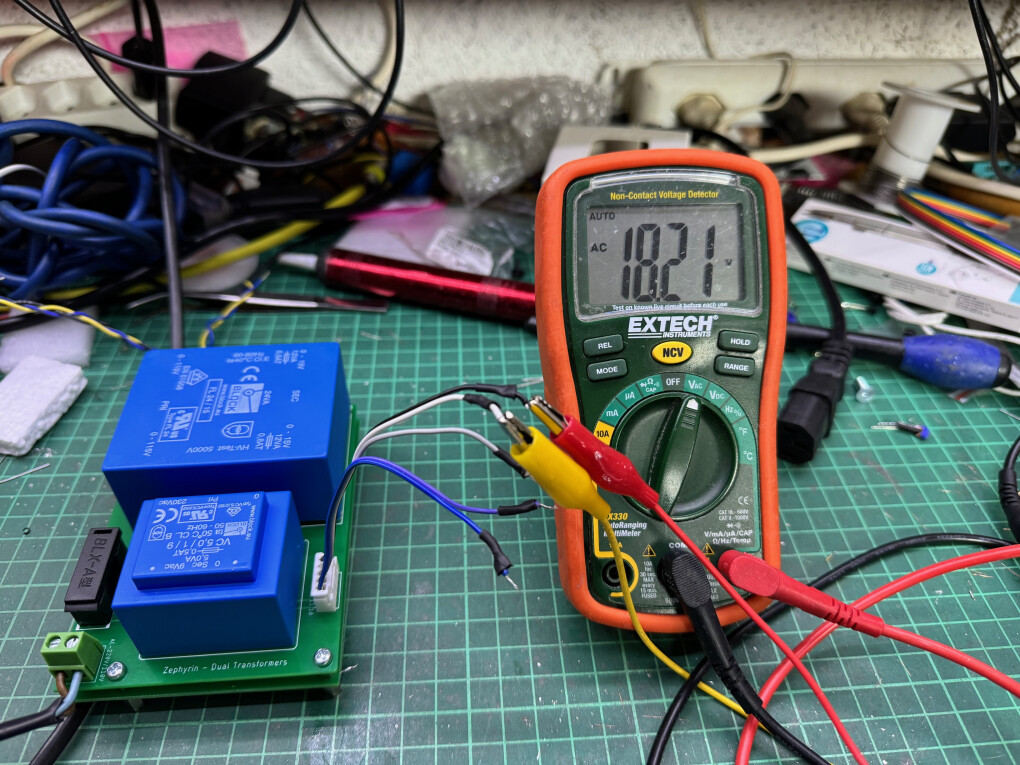

On vérifie les tension en mode AC
11V AC

18V AC

18V AC

36V AC

Le montage original s'appuyé sur un tranformateurs double 2X15V AC et 1X7.5V AC qu'il n'est pas possible de trouver
J'ai donc réalisé ce montage pour avoir 3 sorties comme l'original ...
Les composants

Etape Suivante la PSU
On commence par souder 1 ou de pattes de resistances pour configurer le montage en 220v ou 110v



On fixe les entretoises qui seront sous le transfot



On soude le connecteur JST ou Molex

Le porte fusible

Le connecteur pour le courant domestique

Le condensateur de filtrage

Ensuite le plus petit des transfot

Et enfin le gros transfot


Les pattes sont juste à fleurs c'est normal à cause des vis.



On met le capot de protection





On vis un cable d'alimentation provisoire qui permettre de faire des tests en dehors de la boite


On vérifie les tension en mode AC
11V AC

18V AC

18V AC

36V AC

2
