Sujet de la discussion Posté le 08/11/2023 à 16:53:36Fabrication du vocoder ETI
J'ouvre ce sujet pour ceux qui serait intéressé par ce vocoder.
En effet j'ai décidé de refaire les cartes pour m'en construire un et aussi les proposer à ceux qui serait intéressé d'en construire un.
Voici quelques photos de mon prototype





En effet j'ai décidé de refaire les cartes pour m'en construire un et aussi les proposer à ceux qui serait intéressé d'en construire un.
Voici quelques photos de mon prototype





Orange Electric
9
Nouvel·le AFfilié·e
Membre depuis 12 ans
2 Posté le 10/11/2023 à 08:55:56
Superbe boulot !
0
Ours303
2773
Squatteur·euse d’AF
Membre depuis 16 ans
3 Posté le 15/11/2023 à 09:35:15
C'est sûr, il me le faut! Du coup en regardant les photos je constate que le pcb principal content toutes les voix et que les potards sont soudés sur toutes les cartes, ça fait pas tellement de câblage pour un gros bouzin. Plus simple à construire que l'elektor on dirait et moins cher ya pas ces satanés connecteurs siemens hors de prix. Le câlibrer c'est pas trop compliqué? Parce que la plupart des gens ne sont pas parvenus à câlibrer l'elektor et le débeug, l'édition 25 ans de l'elektor ça a été un petit peu, je vous vends les pcbs les gars c'est un projet magnifique mais démerdez vous. Perso je ne sais pas si il y en un qui fonctionne l'édition 25eme anniversaire.^^ Les seuls que je connais qui ont tenté l'aventure elektor vocoder, l'ont abandonné et mis de côté, du style, ok je verrai ça plus tard... Le top faudrai que tu fasses un petit blog, avec la procédure de câlibrage pour être sûr que les gens ne galèrent pas, ou une doc supplémentaire pour câlibrer et avec des photos.
0
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
4 Posté le 15/11/2023 à 18:38:32
Pour le calibrage c'est beaucoup plus simple que l'elector ça peut ce faire à l'oreille et avec un voltmètre en mode AC. Un oscillo peut aider aussi
Je fournis aussi la carte qui permet de faire un petit oscillateur dont la fréquence est réglable qui permet de faire les réglages.
Mon vocoder elektor sauf le voiser/devoiser j'ai deux vocoder avec les PCB fait à l'ancienne et le recent j'ai le même problème pour les 2 je suspecte un problème d'IC ...
Sur l'original le câblage est un peu fouillis je pense j'ai essayé de simplifier les choses
je ferais des photos plus parlantes
Le voiser/devoiser de l'ETI fonctionne parfaitement une fois réglé
Sur la carte d'origine les potards sont aussi soudé sur le PCB mais il y a plein de jumper à mettre dessus
ici le câblage des prise Jacks j'ai fait un pcb à la place
sur l'original c'est soudé dessous le pcb ce que je n'ai pas pu faire moi car sinon potard et jack non aligner

le câblage des autres cartes on les voix un peux la

Le schema du câblage j'ai mis des molex


Je fournis aussi la carte qui permet de faire un petit oscillateur dont la fréquence est réglable qui permet de faire les réglages.
Mon vocoder elektor sauf le voiser/devoiser j'ai deux vocoder avec les PCB fait à l'ancienne et le recent j'ai le même problème pour les 2 je suspecte un problème d'IC ...
Sur l'original le câblage est un peu fouillis je pense j'ai essayé de simplifier les choses
je ferais des photos plus parlantes
Le voiser/devoiser de l'ETI fonctionne parfaitement une fois réglé
Sur la carte d'origine les potards sont aussi soudé sur le PCB mais il y a plein de jumper à mettre dessus
ici le câblage des prise Jacks j'ai fait un pcb à la place
sur l'original c'est soudé dessous le pcb ce que je n'ai pas pu faire moi car sinon potard et jack non aligner

le câblage des autres cartes on les voix un peux la

Le schema du câblage j'ai mis des molex


1
[ Dernière édition du message le 15/11/2023 à 18:46:04 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
5 Posté le 15/11/2023 à 18:50:05
Pour le calibrage je ferais des photos mais c'est exactement ce qui est décris dans le magazine en fait
Mon front panel fait 2mm d'épaisseur et du coup il faut que je fasse des rondelles pour les portar sinon mes knobs sont trop éloignés de la face avant.
J'ai fait les trous pour fixer les entretoises qui servent de pied au grand PCB et la carte exister.
J'ai percé et fait la découpe du fond arrière pour l'alimentation et aussi le câblage du bouton marche arrêt.
Mon front panel fait 2mm d'épaisseur et du coup il faut que je fasse des rondelles pour les portar sinon mes knobs sont trop éloignés de la face avant.
J'ai fait les trous pour fixer les entretoises qui servent de pied au grand PCB et la carte exister.
J'ai percé et fait la découpe du fond arrière pour l'alimentation et aussi le câblage du bouton marche arrêt.
1
Ours303
2773
Squatteur·euse d’AF
Membre depuis 16 ans
6 Posté le 16/11/2023 à 09:59:25
Yes tant mieux que le câlibrage est plus simple, parce que l'elektor je pense que beaucoup de monde à laisser tomber à ce cap. T'as pas posté sur modwiggler à propos de devoiser? Le mec qui a vendu le pcb 25eme anniversaire Il donne des nouvelles? Parce que il y a un moment va falloir lui rappeler et "hého y a des gens là", parce qu'en fait il a posté une démo audio mais c'est tout, je me pose la question est-ce que le sien fonctionne vraiment dans la vraie vie? Parce qu'en fait la version ancienne les gens qui sont arrivés à le faire fonctionner sont extrèmement rares, il y a une seule vidéo qui prouve que la version 1 il y en a un qui fonctionne, et bon elle est dégueu cette démo, mais je connais un gars américain qui en a trouvé un dans une poubelle et est parvenu à le débeugger mais il l'a revendu et lors d'un bête apéro j'ai rencontré un ancien qui avait tenté l'aventure quand il était étudiant ingé, du coup ça ne fonctionnait pas, il l'a gradé 20 ans puis foutu à la poubelle.^^ Du coup ça vient de me faire rappeler que je connais un américain sympa qui répond aux messages, je vais lui demander tout de suite quels problèmes il a eu avec le devoiser.
Par contre j'ai beaucoup plus confiance au eti powertran, déjà il y a plusieurs vraies démos vidéos. Et comme tu m'a fait écouter de l'audio et que je te connais, voilà dès que j'ai les sous, je te prend les pcbs.
Par contre j'ai beaucoup plus confiance au eti powertran, déjà il y a plusieurs vraies démos vidéos. Et comme tu m'a fait écouter de l'audio et que je te connais, voilà dès que j'ai les sous, je te prend les pcbs.
0
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
7 Posté le 18/11/2023 à 16:07:57

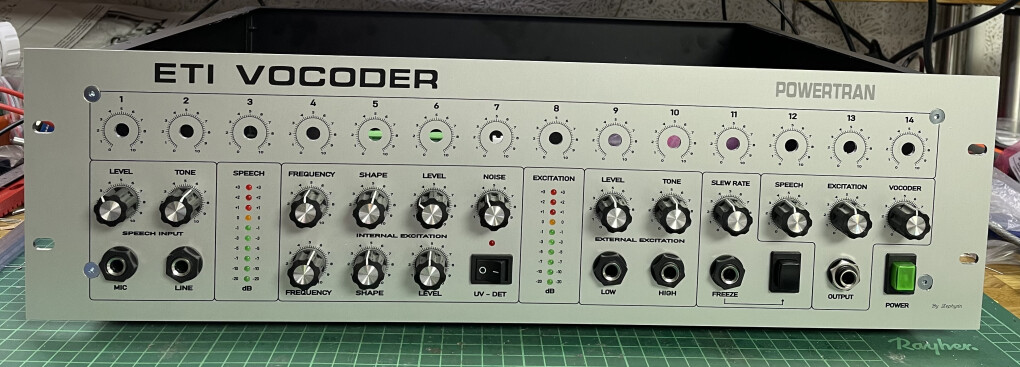

Voila ce que cela donne une fois la boite fermée


0
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
8 Posté le 19/11/2023 à 11:53:38
Une très courte demo du vocoder avec ma voix et un son de nappe du D50 mode voiser / devoiser activé.
Mais même sans cette fonction la voix est très intelligible .
Mais même sans cette fonction la voix est très intelligible .
0
Extrasensor
529
Posteur·euse AFfolé·e
Membre depuis 11 ans
9 Posté le 24/11/2023 à 15:58:51
Excellent !
J'ai vu sur Modwiggler que tu réfléchis à faire des kit ?
Si oui je suis carrément partant.

(Depuis le temps que le cherche celui-là)
J'ai vu sur Modwiggler que tu réfléchis à faire des kit ?
Si oui je suis carrément partant.
(Depuis le temps que le cherche celui-là)
1
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
10 Posté le 28/11/2023 à 08:35:13
Bonjour Extrasensor
Oui je vais proposer un kit, même si il y a pas beaucoup de monde qui semble si intéressé sur Modwiggler.
Se sera que les PCB sans doute en 150 et 200 euros
Pour la face avant je fournirais le fichier de Schaeffer.
Tout les composant sont trouvables seul les transistors sont et l'IC du noise sont plus fabriqué en standard.
Mais ça se trouve sur Ebay ou aliexpress.
Oui je vais proposer un kit, même si il y a pas beaucoup de monde qui semble si intéressé sur Modwiggler.
Se sera que les PCB sans doute en 150 et 200 euros
Pour la face avant je fournirais le fichier de Schaeffer.
Tout les composant sont trouvables seul les transistors sont et l'IC du noise sont plus fabriqué en standard.
Mais ça se trouve sur Ebay ou aliexpress.
0
Extrasensor
529
Posteur·euse AFfolé·e
Membre depuis 11 ans
11 Posté le 29/11/2023 à 16:13:04
Okay pas de soucis.
Tiens moi au jus stp ! Si t'as d'autres démos aussi ça m'intéresse
.
Tiens moi au jus stp ! Si t'as d'autres démos aussi ça m'intéresse
0
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
12 Posté le 12/12/2023 à 11:15:57
J'ai pas eu le temps de faire d'autre demo , mais c'est vraiment la meme chose que ce que l'on trouve sur le net comme par exemple ici
Je viens de poster sur Modwiggler certains fichiers que j'ai en ma possession et je suis en train de finaliser la BOM.
Je vais proposer les 14 cartes pour 170 euros , j'habite en Suisse mais si tu es en France je peux faire un envois en mondial Relay qui coute entre 5 et 7 euros .
Comme l'originale
1 Analysis/ Synthesis Board ( the big PCB originally in 2 parts)
1 Internal Excitation Board
2 Input Amplifier Board
2 Led PPM display Board
1 Slew Rate Control
1 Output Amplifier
1 Power Supply Board
1 Test Oscillator Board (Red PCB)
PCB en plus
2 PCB for jack mounting (for input section Mic/external excitation)
1 Dual Transformer Board
1 Safety cover for Transformer PCB.
Pour le boitier je recommande celui si livrable avec le trou percé à l'arrière pour la prise 220V et la face avant de 4mm d'épaisseur
https://modushop.biz/site/index.php?route=product%2Fproduct&path=174_231&product_id=161
Pour le face avant je partagerais un fichier de Schaeffer que je dois ajuster pour la face de 4mm.
Il faut dans ce cas envoyer la face avant à Schaeffer.
ici les deux copies des magasines
https://www.modwiggler.com/forum/download/file.php?id=168687
https://www.modwiggler.com/forum/download/file.php?id=168688
Je viens de poster sur Modwiggler certains fichiers que j'ai en ma possession et je suis en train de finaliser la BOM.
Je vais proposer les 14 cartes pour 170 euros , j'habite en Suisse mais si tu es en France je peux faire un envois en mondial Relay qui coute entre 5 et 7 euros .
Comme l'originale
1 Analysis/ Synthesis Board ( the big PCB originally in 2 parts)
1 Internal Excitation Board
2 Input Amplifier Board
2 Led PPM display Board
1 Slew Rate Control
1 Output Amplifier
1 Power Supply Board
1 Test Oscillator Board (Red PCB)
PCB en plus
2 PCB for jack mounting (for input section Mic/external excitation)
1 Dual Transformer Board
1 Safety cover for Transformer PCB.
Pour le boitier je recommande celui si livrable avec le trou percé à l'arrière pour la prise 220V et la face avant de 4mm d'épaisseur
https://modushop.biz/site/index.php?route=product%2Fproduct&path=174_231&product_id=161
Pour le face avant je partagerais un fichier de Schaeffer que je dois ajuster pour la face de 4mm.
Il faut dans ce cas envoyer la face avant à Schaeffer.
ici les deux copies des magasines
https://www.modwiggler.com/forum/download/file.php?id=168687
https://www.modwiggler.com/forum/download/file.php?id=168688
0
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
13 Posté le 15/12/2023 à 14:28:52
Hello je viens de commander des PCB pour faire 10 kits , si vous êtes intéressé merci de me contacter par MP.
1
3LEK
1572
AFicionado·a
Membre depuis 2 ans
14 Posté le 21/12/2023 à 09:57:50
ok je te contacte en mp
0
* Attention aux petits commissaires politique toujours présent en 2025.
[ Dernière édition du message le 21/12/2023 à 09:58:11 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
15 Posté le 21/12/2023 à 10:43:14
Citation de 3LEK :
ok je te contacte en mp
Je viens de te répondre, pour rappel c'est vocoder à fabriquer par toi même ou alors il faut trouver quelqu'un pour le faire ...
0
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
16 Posté le 27/12/2023 à 12:07:30
Reçu ce matin les PCBS , soit 10 kits.
Si vous avez envie de vous fabriquer ce vocoder vous pouvez me contacter par mp pour obtenir les PCB.

Si vous avez envie de vous fabriquer ce vocoder vous pouvez me contacter par mp pour obtenir les PCB.

0
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
17 Posté le 29/01/2024 à 13:55:35
Quelques photos pour détailler le montage de la carte de transfot c'est le premier éléments à fabriquer avec la PSU
Le montage original s'appuyé sur un tranformateurs double 2X15V AC et 1X7.5V AC qu'il n'est pas possible de trouver
J'ai donc réalisé ce montage pour avoir 3 sorties comme l'original ...
Les composants

Etape Suivante la PSU
On commence par souder 1 ou de pattes de resistances pour configurer le montage en 220v ou 110v



On fixe les entretoises qui seront sous le transfot



On soude le connecteur JST ou Molex

Le porte fusible

Le connecteur pour le courant domestique

Le condensateur de filtrage

Ensuite le plus petit des transfot

Et enfin le gros transfot


Les pattes sont juste à fleurs c'est normal à cause des vis.



On met le capot de protection





On vis un cable d'alimentation provisoire qui permettre de faire des tests en dehors de la boite


On vérifie les tension en mode AC
11V AC

18V AC

18V AC

36V AC

Le montage original s'appuyé sur un tranformateurs double 2X15V AC et 1X7.5V AC qu'il n'est pas possible de trouver
J'ai donc réalisé ce montage pour avoir 3 sorties comme l'original ...
Les composants

Etape Suivante la PSU
On commence par souder 1 ou de pattes de resistances pour configurer le montage en 220v ou 110v



On fixe les entretoises qui seront sous le transfot



On soude le connecteur JST ou Molex

Le porte fusible

Le connecteur pour le courant domestique

Le condensateur de filtrage

Ensuite le plus petit des transfot

Et enfin le gros transfot


Les pattes sont juste à fleurs c'est normal à cause des vis.



On met le capot de protection





On vis un cable d'alimentation provisoire qui permettre de faire des tests en dehors de la boite


On vérifie les tension en mode AC
11V AC

18V AC

18V AC

36V AC

2
