Module en panne

Doň Jaïdane

13

Nouvel·le AFfilié·e

Membre depuis 11 mois

Sujet de la discussion Posté le 15/11/2024 à 19:15:56

Bonjour à tous 👋
Je viens vers vous suite à une panne sur le module d'alimentation de mon HK PR:O 15 XD
En espérant que l'un de vous aura la même carte 🤔 et aura l'amabilité de me communiquer la référence du composant qui est fixé au petit radiateur et qui à malheureusement grillé .

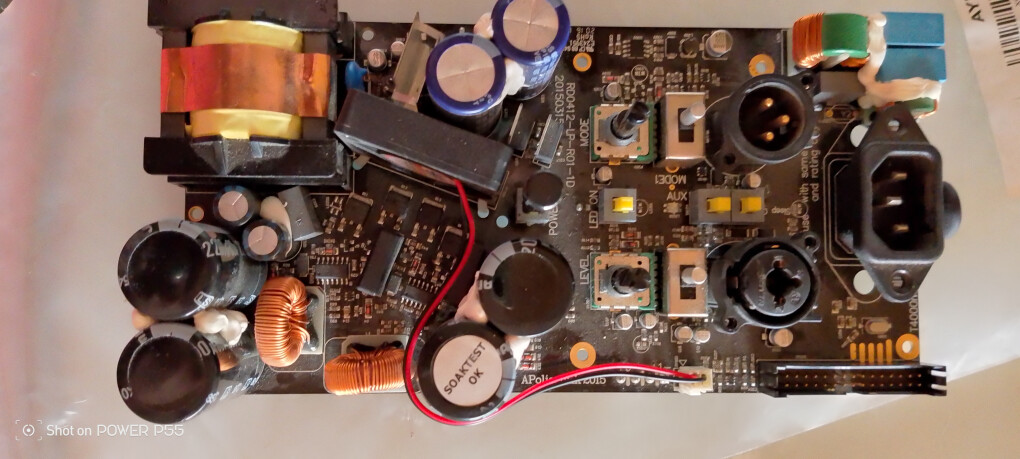

Ci-joint les photos, cordialement

sauce

1118

AFicionado·a

Membre depuis 22 ans

2 Posté le 15/11/2024 à 20:59:27

Bonsoir,

Je n'ai pas le module mais tu peux faire une photo bien nette de face du composant ?

1

Doň Jaïdane

13

Nouvel·le AFfilié·e

Membre depuis 11 mois

3 Posté le 16/11/2024 à 08:55:01

Bonjour et Merci pour votre réactivité 🙏, actuellement je ne suis pas devant la pièce. Mais je vous ferais part de toutes les photos nécessaires.
De mémoire c'est un composant à 6 pattes et il est le seul à être grillé, tout les autres composants électroniques ne portent aucun signe de dégâts, tout du moins visuellement 🧐

0

Doň Jaïdane

13

Nouvel·le AFfilié·e

Membre depuis 11 mois

4 Posté le 16/11/2024 à 09:38:45

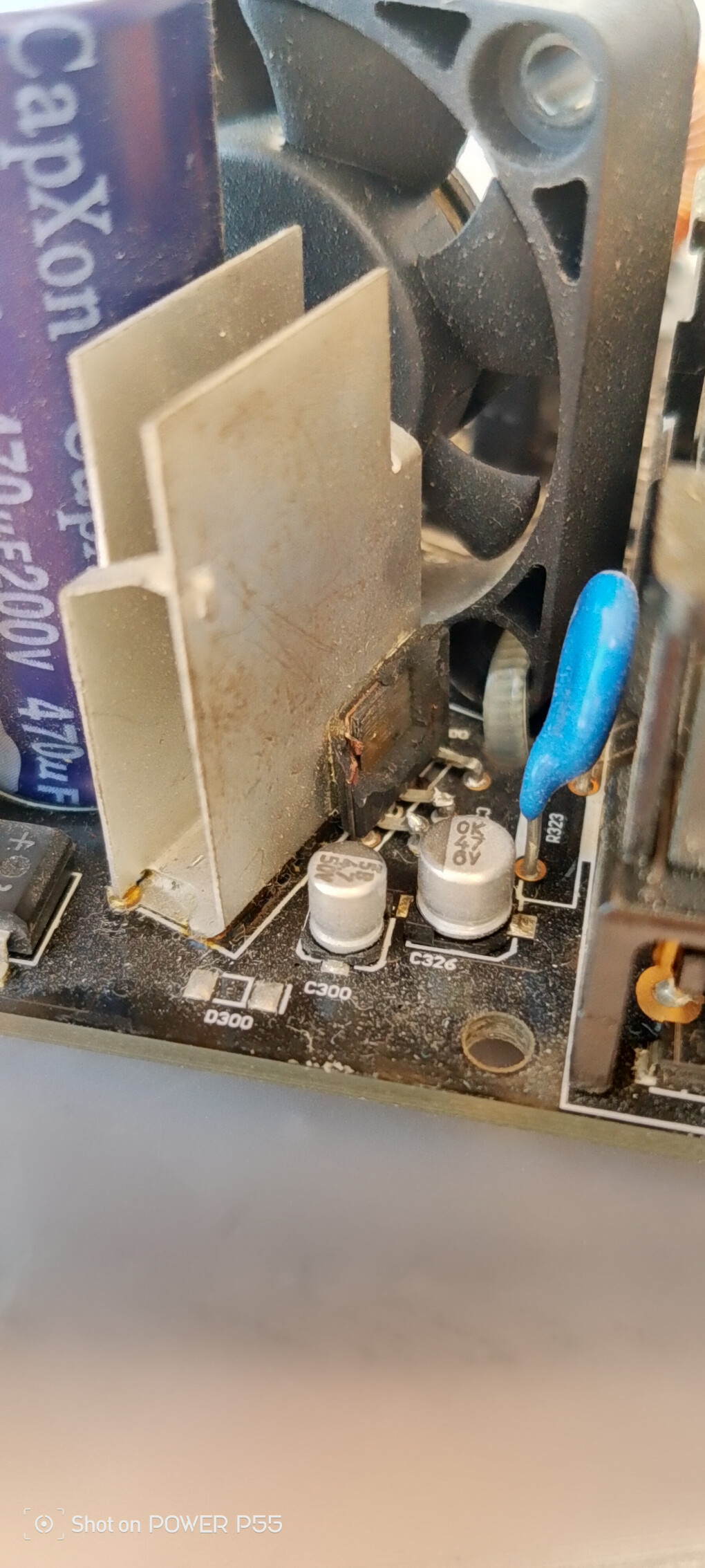

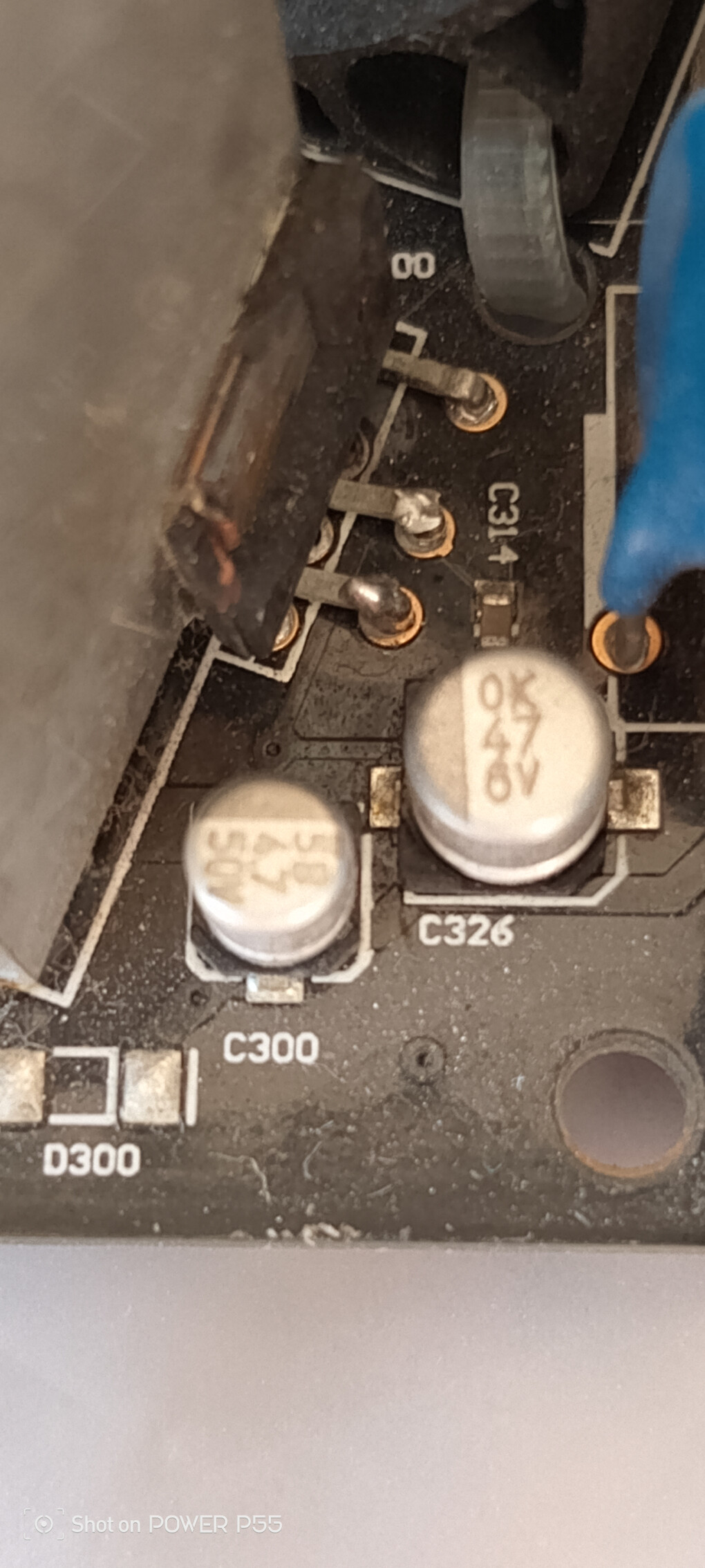

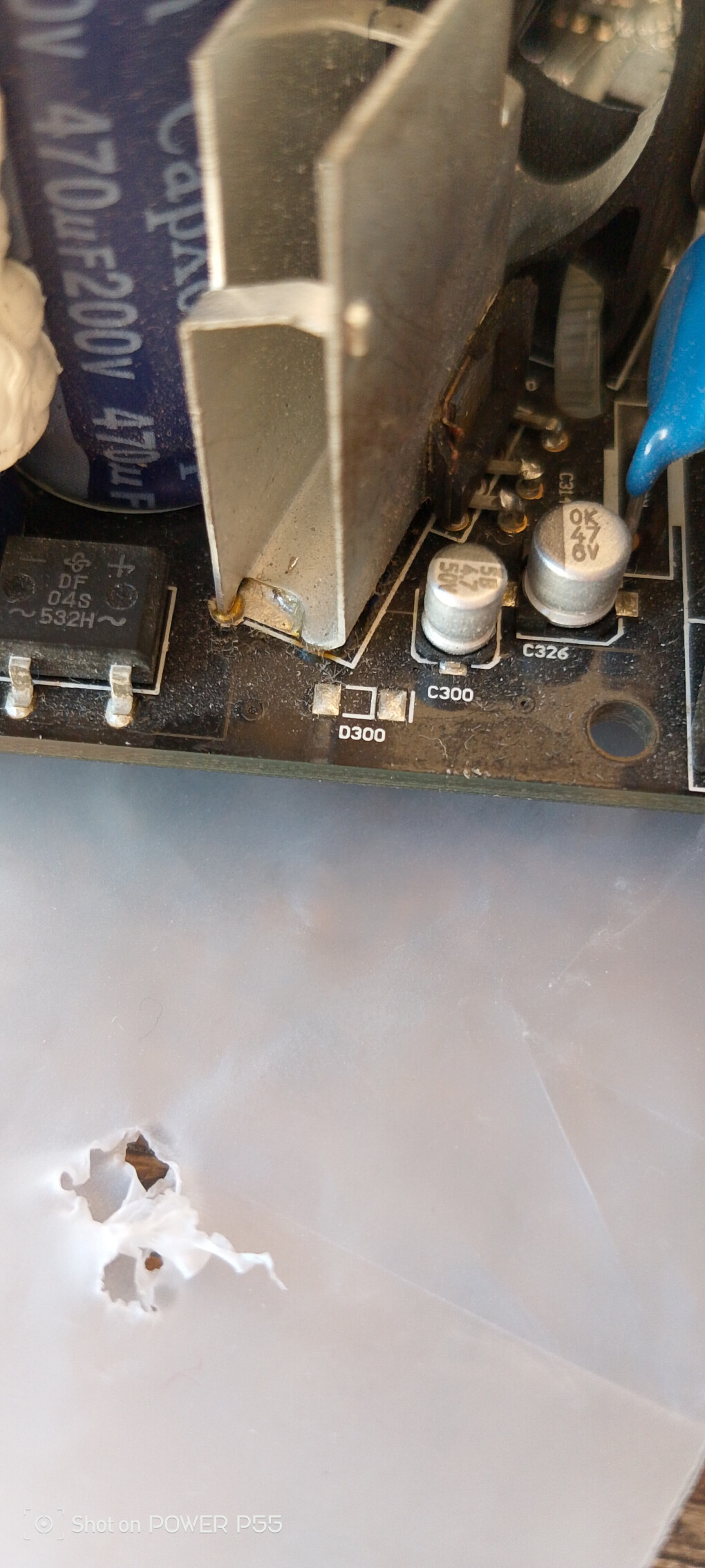

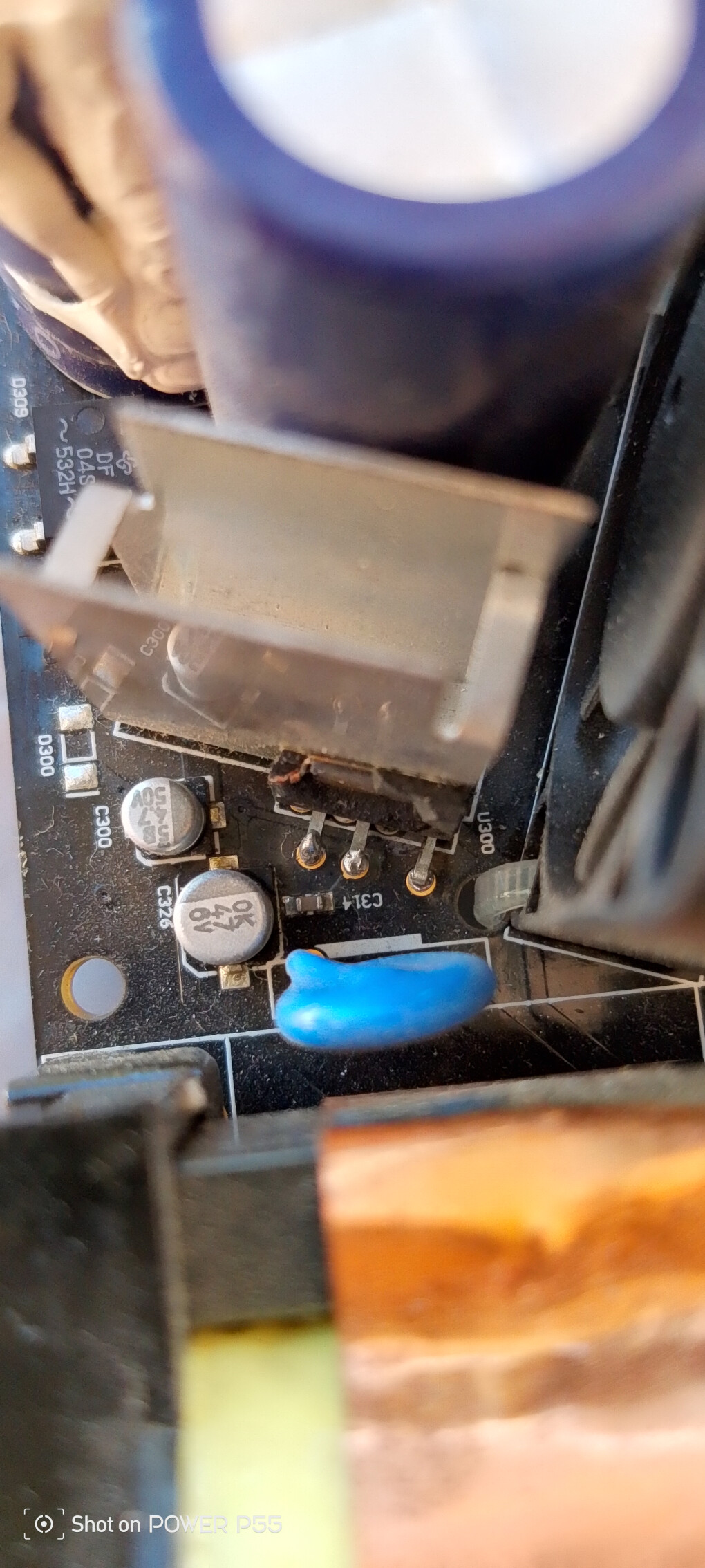

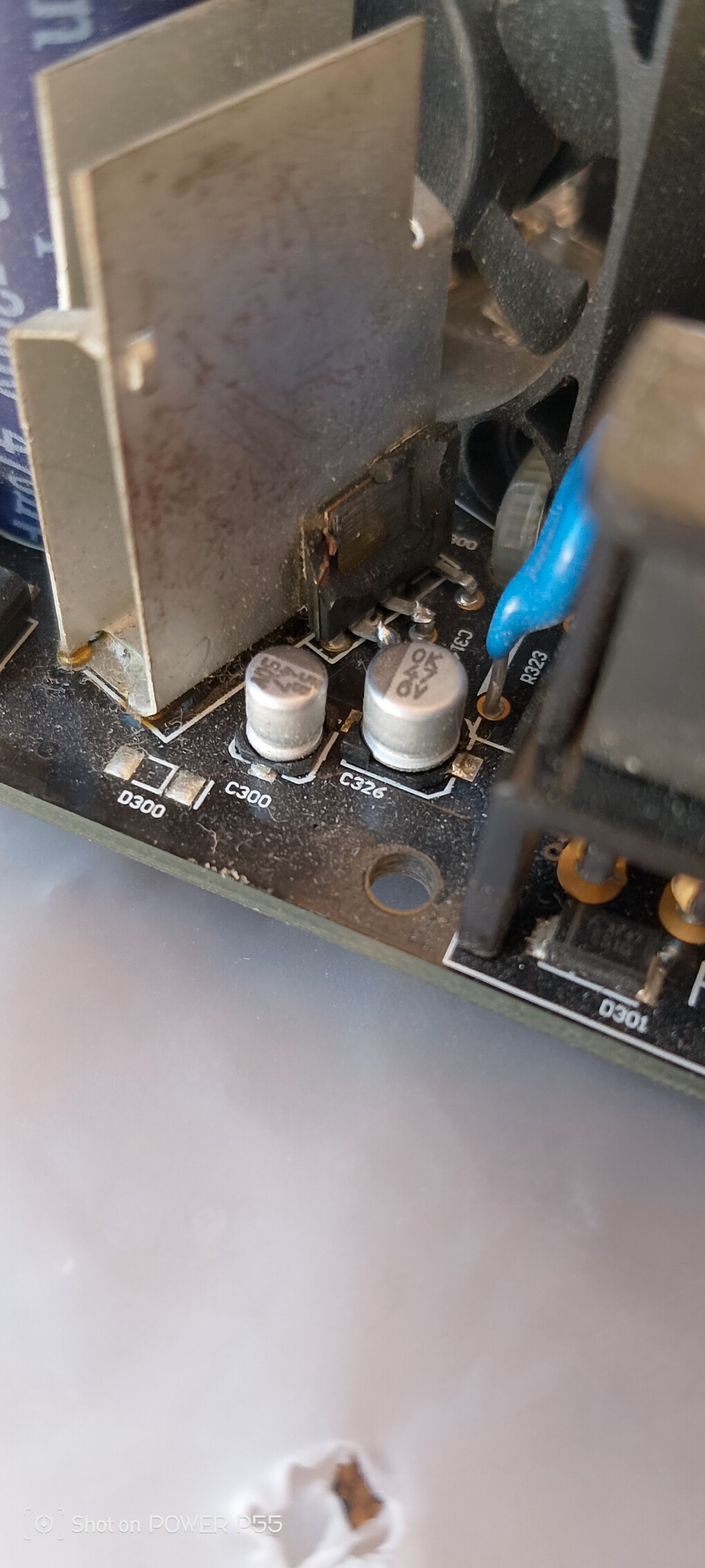

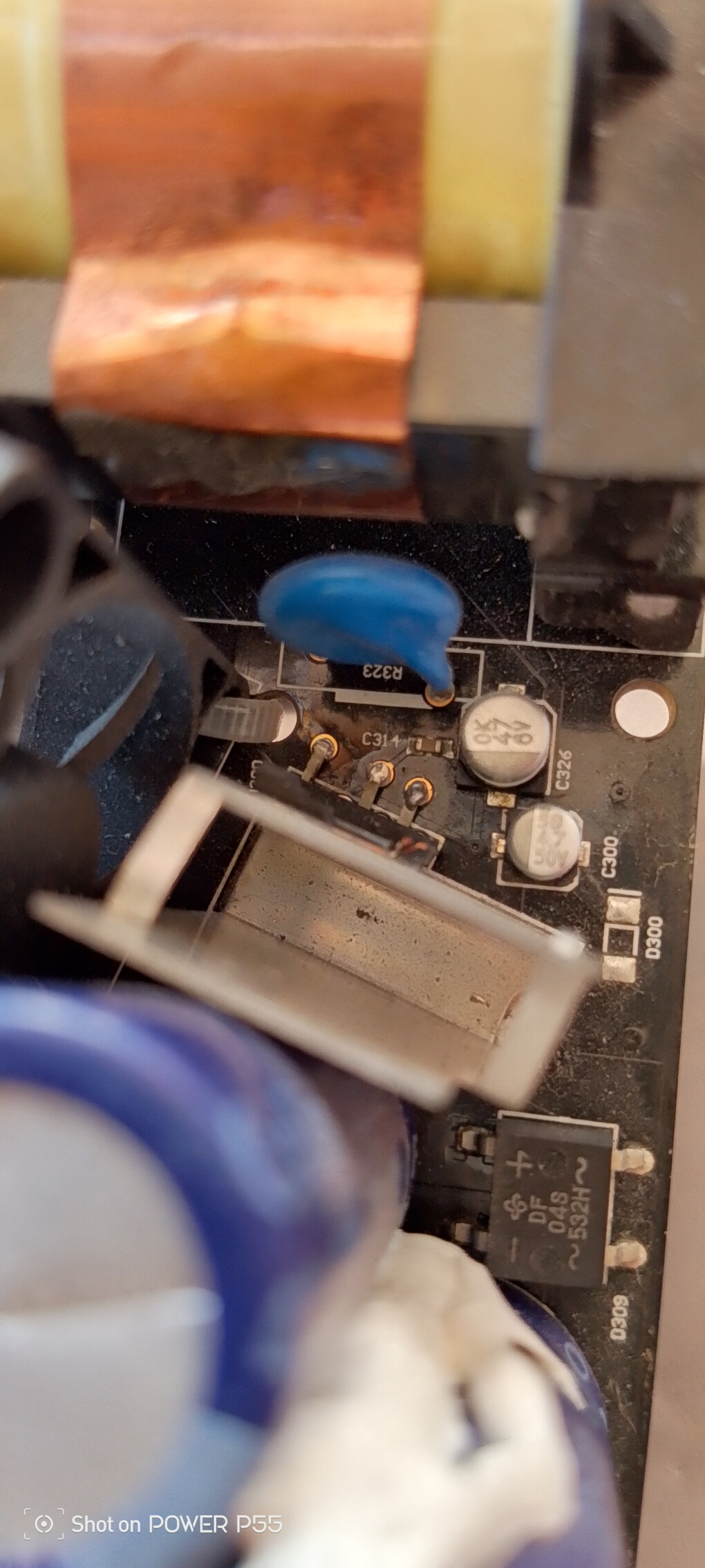

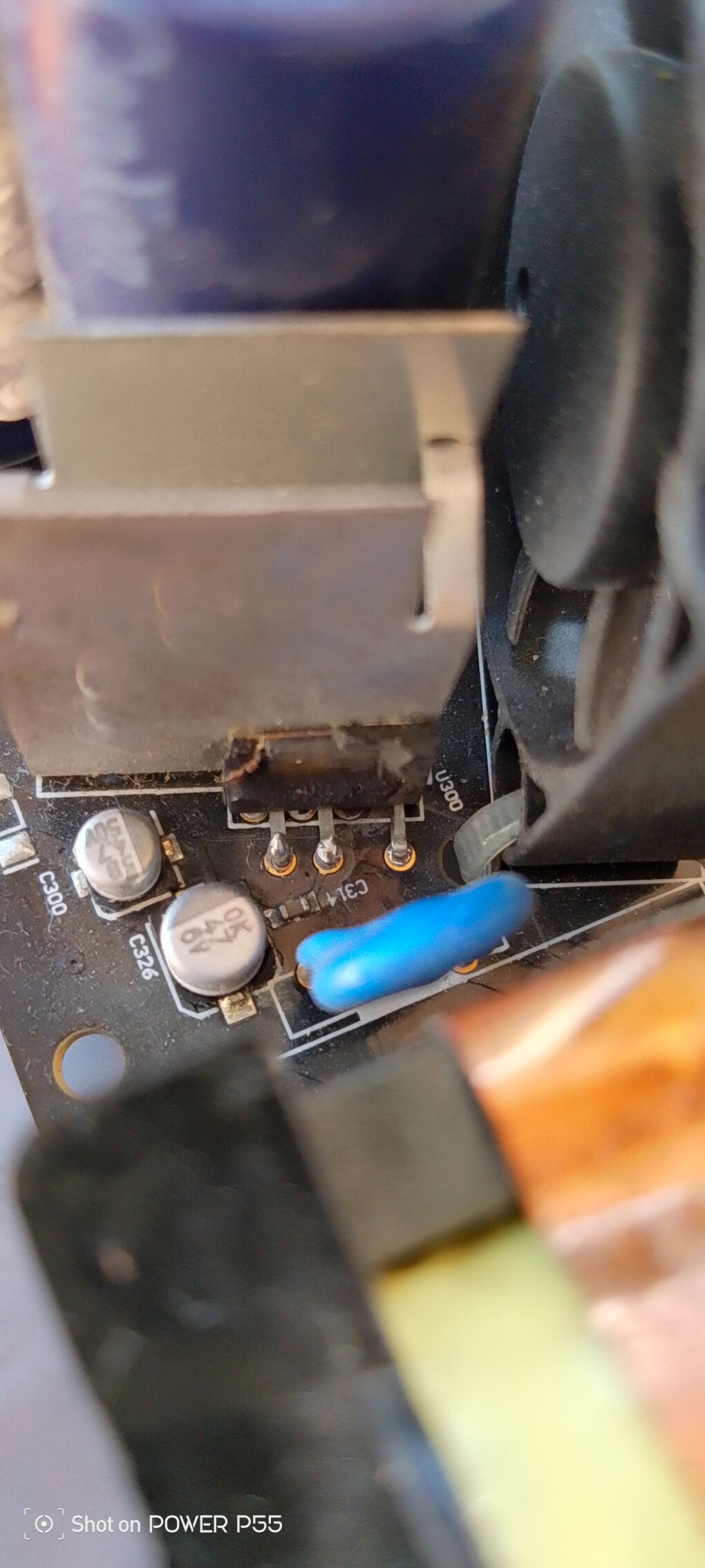

Bonjour Sauce Ci-joint les photos

0

LOULOU31140

445

Posteur·euse AFfamé·e

Membre depuis 20 ans

5 Posté le 18/11/2024 à 09:22:55

salut on dirais un module ampli a 6 pattes ( un double transistor d'ou 6 pattes ) , mais a verifier avec la bonne ref , tu as deux enceinte ou une seule pour demonter l'autre et verifier la ref , apres a voir que d'autre composant n'est pas cramer car vu l'etat du cuivre de ton circuit imprimer j'ai peur qu'il y ais d'autre degat invisible si c'est du multi couches une piste interne a pu cramer aussi , le module entier se vend a part mais coute assez cher sinon faudra peut etre la passer en passif si ta pas d'autre solution ...bon courage

1

Doň Jaïdane

13

Nouvel·le AFfilié·e

Membre depuis 11 mois

6 Posté le 18/11/2024 à 09:38:59

Bonjour, et merci pour votre réactivité 🙏 malheureusement je possède qu'une seule enceinte. Mais c'est fou à quel point la firme HK est si discrète! aucun schéma ou informations.. je ne trouve rien sur internet 😔, actuellement je l'utilise en tant que enceinte passive en espérant que par miracle il y aura un membre du forum qui possède la même carte 😓

0

sauce

1118

AFicionado·a

Membre depuis 22 ans

7 Posté le 19/11/2024 à 10:02:23

Où c'est placé on dirait plutôt un circuit hacheur pour gérer le découpage de l'alim.

1

Doň Jaïdane

13

Nouvel·le AFfilié·e

Membre depuis 11 mois

8 Posté le 19/11/2024 à 10:09:26

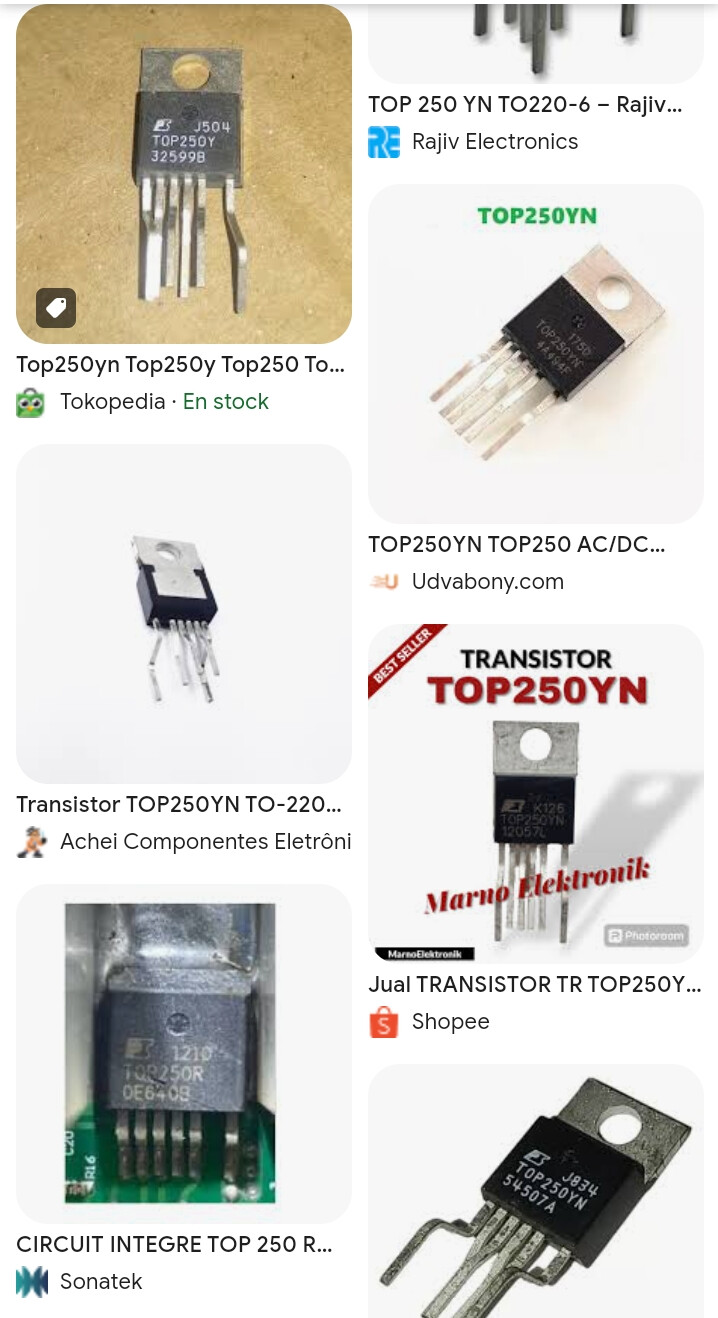

C'est bien correct 👍 raison pour laquelle lorsque j'appuie sur le bouton on/off j'ai aucune alimentation électrique, j'ai trouvé sur internet des transistors "6 pins" mais j'en ai pas suffisamment de connaissances pour faire la différence entre eux !

0

Doň Jaïdane

13

Nouvel·le AFfilié·e

Membre depuis 11 mois

9 Posté le 19/11/2024 à 10:14:58

0

pierrotlo24

262

Posteur·euse AFfamé·e

Membre depuis 8 ans

10 Posté le 19/11/2024 à 10:28:05

Quelle est la puissance de tes haut-parleur ou de l'appareil. 20, 30...50 Watts.
Il ressemble beaucoup à un composant amplificateur TDA.

1

pierrotlo24

262

Posteur·euse AFfamé·e

Membre depuis 8 ans

11 Posté le 19/11/2024 à 10:53:43

Réflexion faite, si tu en as deux, démonte celle qui fonctionne et regarde le composant

1

pierrotlo24

262

Posteur·euse AFfamé·e

Membre depuis 8 ans

12 Posté le 19/11/2024 à 11:00:46

https://www.alibaba.com/product-detail/Hot-Sell-K12A-1000w-Power-Amplifier_1601189811885.html?spm=a2700.galleryofferlist.normal_offer.d_image.3e3613a0B4yyA0&selectedCarrierCode=SEMI_MANAGED_ECONOMIC@@ECONOMY

essaie de voir là.

1

sauce

1118

AFicionado·a

Membre depuis 22 ans

13 Posté le 19/11/2024 à 22:05:33

Je pense à ça en boitier eSIP-7C

https://www.power.com/products/topswitch/topswitch-hx

Datasheet :
https://www.power.com/sites/default/files/documents/topswitch-hx_family_datasheet.pdf

Genre le plus puissant TOP262EN

1

[ Dernière édition du message le 19/11/2024 à 22:13:59 ]

Doň Jaïdane

13

Nouvel·le AFfilié·e

Membre depuis 11 mois

14 Posté le 21/11/2024 à 11:19:32

Bonjour, ci-joint la puissance du haut parleur

0

LOULOU31140

445

Posteur·euse AFfamé·e

Membre depuis 20 ans

15 Posté le 21/11/2024 à 12:11:00

quand je vois un si petit module et pas beaucoup de transistor et derriere 1200 watt derriere , apres j'ai peur que tu n'est le module entier a changer car sauf si y a vraiment que ce composant hs et si t'arrive a trouver la ref tant mieux , faudrais voir sur d'autre site comme le boncoin des gens qui on les meme enceinte et essayer si ils sont ok pour demonter le module et regarder la ref ça coute rien de demander

1

Doň Jaïdane

13

Nouvel·le AFfilié·e

Membre depuis 11 mois

16 Posté le 22/11/2024 à 12:03:25

Un grand merci à vous tous pour vos réponses 🙏
Par crainte que je mette un transistor qui peut affecter les autres composants, je me penche plutôt vers la deuxième solution de trouver quelqu'un qui possède la même carte pour garantir le bon fonctionnement du module.

0

sauce

1118

AFicionado·a

Membre depuis 22 ans

17 Posté le 24/11/2024 à 13:28:11

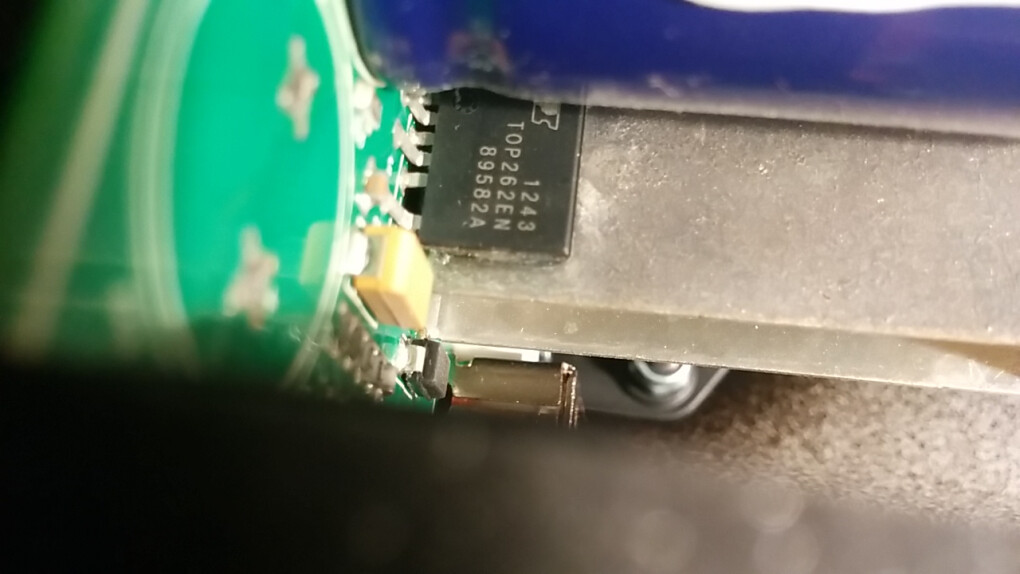

Tiens j'ai trouvé ça sur un forum russe c'est pour les XA apparemment pas les XD :
Est-ce les même cartes je ne sais pas.

https://forum.vegalab.ru/showthread.php?t=70094

1

[ Dernière édition du message le 24/11/2024 à 13:28:39 ]

Doň Jaïdane

13

Nouvel·le AFfilié·e

Membre depuis 11 mois

18 Posté le 25/11/2024 à 10:34:48

Sauce, té un sauveur 🙏
il ya 99,99% que ça soit la bonne référence, pour deux bonnes raisons.

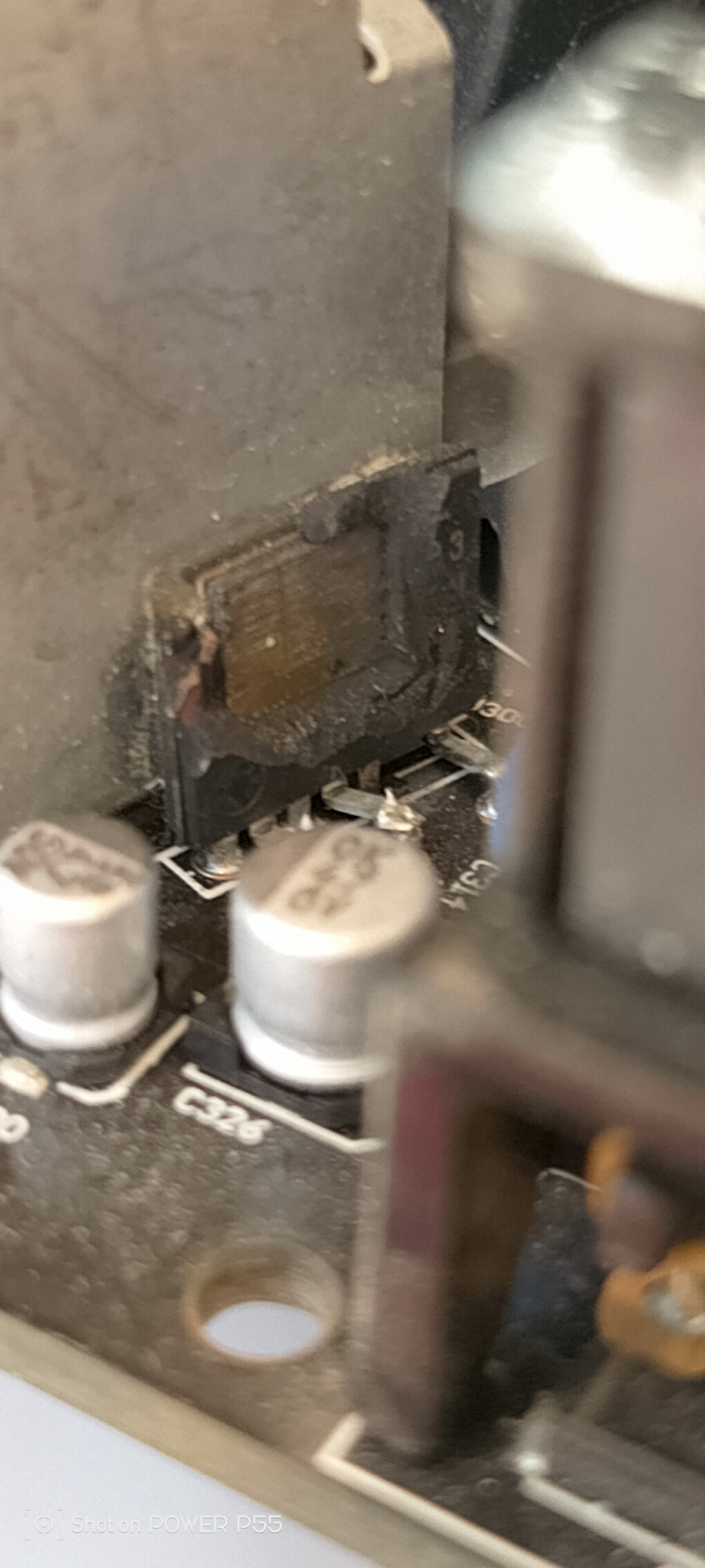

1/sur mon composant qui à grillé , et si tu fait un zoom sur l'image tu trouveras qu'il reste un seul chiffre (3) à la fin de la référence.
2/ j'ai trouvé une vidéo sur YouTube qui montre le même composant sur la même carte que j'ai.
Franchement chapeau bas 🤝
https://youtube.com/shorts/CvBmBKWo3Xs?si=l36y22UboSj0_OIg

0

Doň Jaïdane

13

Nouvel·le AFfilié·e

Membre depuis 11 mois

19 Posté le 25/11/2024 à 10:38:58

0

sauce

1118

AFicionado·a

Membre depuis 22 ans

20 Posté le 25/11/2024 à 13:51:49

Oui on doit pas être loin de toute facon le TOP262 est le plus puissant il me semble et pas sûr que ce package existe ailleurs...

Bon pour être vraiment sûr il faudrait que quelqu'un se dévoue pour faire une photo de sa carte mais bon y'a pas foule

0

sauce

1118

AFicionado·a

Membre depuis 22 ans

21 Posté le 25/11/2024 à 15:06:57

Et il peut y avoir d'autres dégâts malheureusement...

0

Doň Jaïdane

13

Nouvel·le AFfilié·e

Membre depuis 11 mois

22 Posté le 26/11/2024 à 08:12:13

Tout à fait d'accord avec toi. il faut pas crié victoire, de toutes les façons je vais commander le composant et faire un test, et on verra par la suite 🧐,
Sauce ,Je tiens à te remercier encore une fois d'avoir donner de ton temps pour m'aider 🙏, il n'y a que les passionnés qui font ça 🤝

0
