1Posté le 21/05/2014 à 14:06:37Quelle référence pour remplacer un boomer de f12 ?
Bonjours à tous,
(Presque) tout est dans l'intitulé de la discussion.

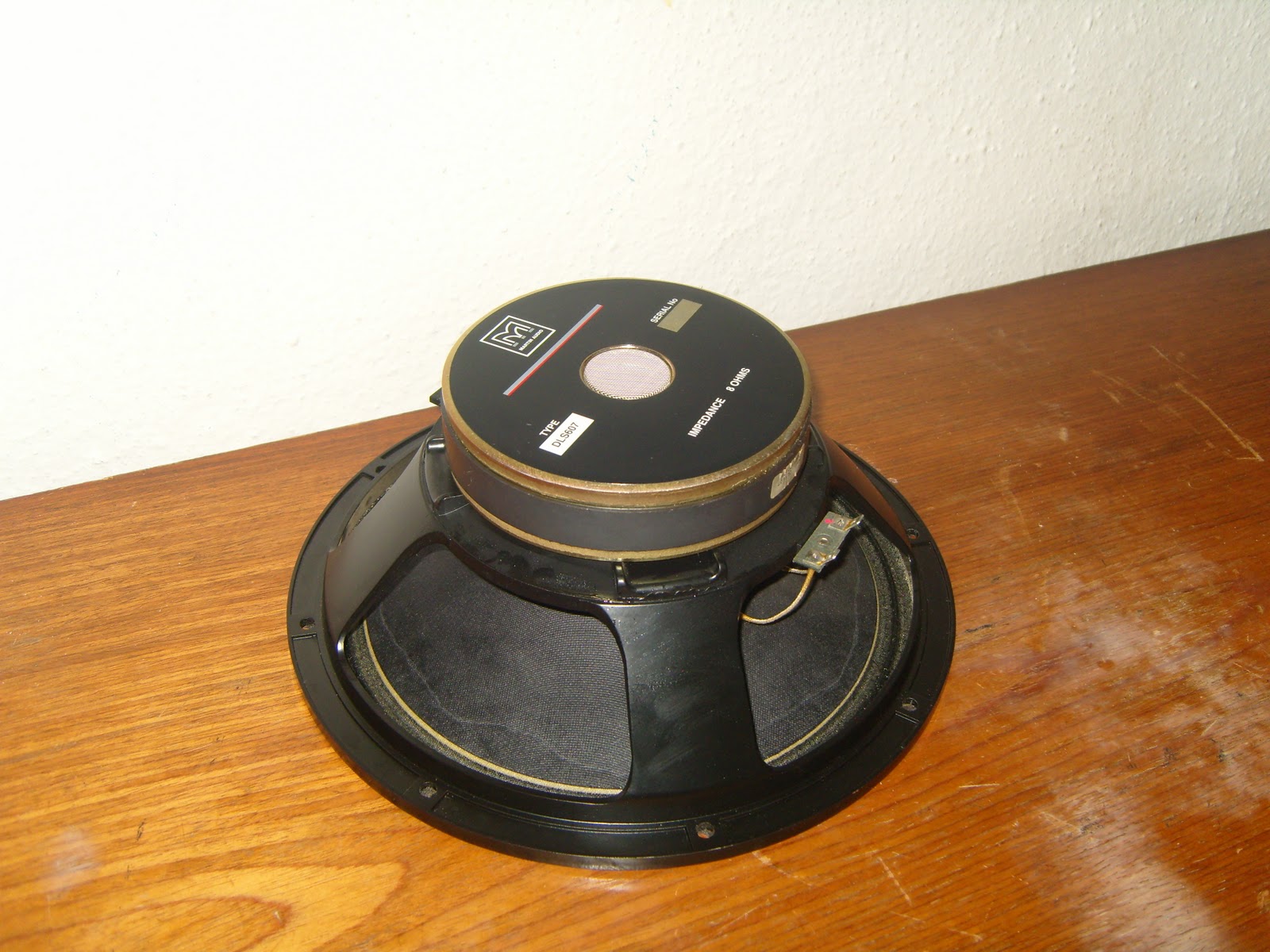

Les seules infos que nous ayons pour le remplacement le plus judicieux du hp sont les références suivantes, trouvées sur le hp lui-même :
"Il n'existe que deux choses infinies, l'univers et la bêtise humaine... mais pour l'univers, je n'ai pas de certitudes absolues."
A. Einstein
brikabrak
5527
Je poste, donc je suis
2Posté le 21/05/2014 à 14:23:47
Salut
Tu peux en trouver chez Martin, ou le faire remembranner.
Il est fabriqué par B&C. Le modèle le plus approchant n'est plus au catalogue de la marque.
Actuellement, je pense que le plus proche est le 12PE32.
[ Dernière édition du message le 03/10/2019 à 23:33:34 ]
brikabrak
5527
Je poste, donc je suis
7Posté le 05/10/2019 à 09:06:23
Toute cette série blackline est à priori équipée B&C sauf la 8" qui est en Sica.
Vrai que celui là ne fait pas très B&C à cause du saladier.
Su le AQ112 on reconnait mieux avec le moteur.
Le HP ci-dessus a visiblement souffert de sur-excursion, phénomène souvent constaté sur ces F12.
J'ai passé ces paramètres en compte dans le fichier excel ( présent sur mon profil ) :
Frequence de Résonnance 65 Hz
Facteur de qualité 0,4
Facteur de qualité mécanique 7
rendement souhaité 97 db/2,83v/m
surface souhaité 530 cm²
résistance électrique 5,53 ohms ( pour du VAS en 34 litres conforme à la caisse ).
impedance normalisée 8 ohms
constantes
celerite 344 m/s
masse volumique 1,18 kg/mètre cube
résultats :
rendement en % 2,136166718
rendement unitaire 0,021361667
BL/Mms 277,5443687
Facteur de Qualité Electrique 0,424242424
BL²/Mms 5323,585831
BL 19,18102629 NA
Mms 69,10976568 grammes
Cms 0,086750928 mm/N
VAS 34,02708619 litres
Rms 4,03213074 N/s
Zmax 96,775 ohms
Le tout pour un fb=f3=65Hz en paramètre idéal sans chauffe, comme on calculait dans l'ancien temps.
Pour un calcul à chaud il faut changer la résistance Re et baisser le rendement.
On s'aperçoit que l'on se heurte à une contrainte physique, donc la caisse a une bosse en haut grave à chaud, le volume étant physiquement trop petit quelque soit le hp utilisé par rapport au rendement souhaité.
[ Dernière édition du message le 05/10/2019 à 22:15:04 ]
Ipwarrior
8243
Je poste, donc je suis
9Posté le 06/10/2019 à 13:47:05
J'oubliais : en Xmax on est à +-3.5 mm à chaud en gros, pas plus, du 4 mm en nominal pour une coupure pour les 65Hz. C'est même tellement raide qu'il ne faut pas jouer avec : en dessous de 60Hz talonnage assuré.
