Sujet Table de mixage inversée pour amplis vintage

  • 7 réponses
  • 3 participants
  • 230 vues
  • 3 followers
Sujet de la discussion Table de mixage inversée pour amplis vintage
Bonjour a tout les audiofan....je me présente je suis silver du 30....mon truc s'est de monter une sono avec 5 amplis vintage pour faire danser les amis au son des oldies et leur faire redécouvrir les joies de la HiFi.....mais je rencontre quelques soucis technique mais tout d'abord je vous d'écris mon matos..... je lis ma musique sur un ordi via un dac Cambridge magic plus,
ce dernier est raccorder a une table de mixage d'époque, une Realistic ssm 2200 bien connue mais elle n'a qu'une sortie et bien sur les 5 entrés je ne peux en utilisé qu'une donc impossible de brancher 5 amplis sur la sortie.....la seule solution que j'ai trouver est de raccorder a la sortie de la table un Art mix 225 qui est un zone distribution ( il comprend 2 entré et 5 sortie) donc j'ai pu brancher mes 5 amplis dessus donc jusqu'à la tout va bien sauf que j'ai parfois sur certain amplis une voie qui lache donc un hp hors service....je me demande s'il y a une perte de signal ? mon souhait serai de trouver une table de mix avec 1 ou 2 entré et au moins 5 sorties ou voie avec curseur pour réglé le niveau sonore de chaque ampli et éviter de toucher au potard...genre une table de mix inversé....désolé si je suis un peu long mais la technique je maitrise très moyennement ......votre aide serai la bienvenue...pour les amplis j'ai trois Cybernet ca 110 et 2 akai...je ne peux joindre de photos pour l'instant j'ai rentré les cybernet en révision pour vérifier les entrés ....merci d'avoir pris le temps de me lire....silver
2
quelles enceintes avec ces Cynernet et les Akai ?

un fêlé de HiFi vintage ?
je suis peut être aussi atteint avec mes enceintes HiFi actuelles
de vielles Altec sorties d'un théâtre

mais les pannes et coupures ne seraient-elles pas le fait des amplis en eux mêmes ?
des commutateurs de source à décrasser ?
si pannes à faible volume et çà se rétablit en poussant un peu
voir du côté des relais de sécurité sur les sorties ?
du côté des commutateurs d'enceintes

dernier ampli croisé de mon côté avec des défauts de la sorte un Luxman LV107u
la solution était le remplacement du relais

vu le ART 225 mixer
à mon avis parfaitement apte à ton usage avec une condition
des câbles spécifiques sur les sorties
des XLR vers RCA avec le point chaud (2) de la XLR raccordé à l'âme de la RCA et la masse de la XLR (1) raccordé au blindage des RCA
le point froid reste non raccordé

Cybernet ?
pas courants des amplis
j'en ai croisé un

[ Dernière édition du message le 22/05/2024 à 23:48:20 ]

3
Bonsoir, il y a plusieurs gammes de produits pour distribuer une source (stéréo) vers plusieurs paires de sorties.
Dans les moins chers, il y a les splitters passifs (line splittter), comme le Power Studio PSA 6 : 2 entrées > 3x 2 sorties (1 paire en sortie directe, et 2 paires via des transfo audio passifs, donc sans alimentation électrique. J'en utilise un pour envoyer vers deux HPs amplifiés + 1 caisson sub-bass.

Au delà, on va vers des amplificateurs de distribution (ou distributeurs de zones), employés pour diffuser par exemples dans plusieurs pièces (restos, hôtels ...), ou pour la presse. Là, ce sont des racks qui peuvent avoir 6x2, 8x2 sorties.
Comme ici : https://www.bax-shop.be/fr/table-de-mixage/mixage-de-zone?_gl=1*1jnhtho*_up*MQ..&gclid=CjwKCAjwr7ayBhAPEiwA6EIGxIWI97pec_g2UAk8Mu8eN-UZpisLMycTXKJnnbaI-2K64KjOz4gfohoC_ykQAvD_BwE&gclsrc=aw.ds
Suivant la qualité des composants et les marques, les prix peuvent monter bien sûr.
4
Bonjour michel.29 , ristov....merci de vos réponses...6100684.jpg

Tout d'abord quelques photos
1 ; le fameux cybernet made in Japan 2x55w

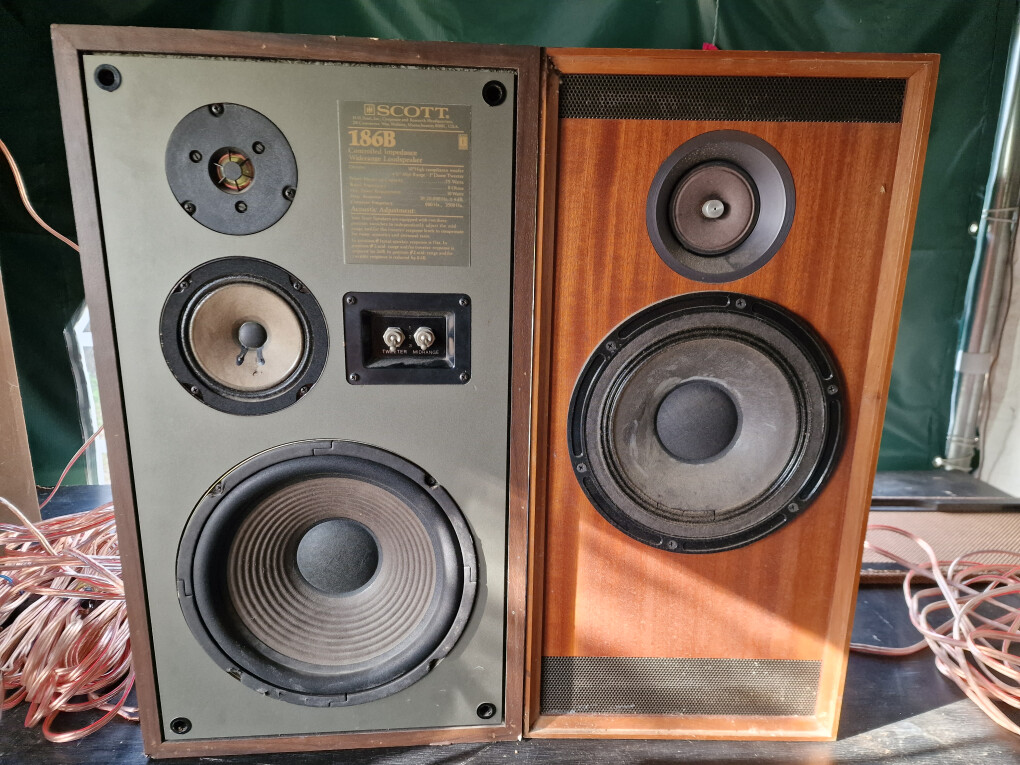

2 ;a gauche le scott 186b adroite paire inconnu je les tiens des parents qui avaient une chaine luxman y rien d'ecrit mais il envoie grave pour sa taille

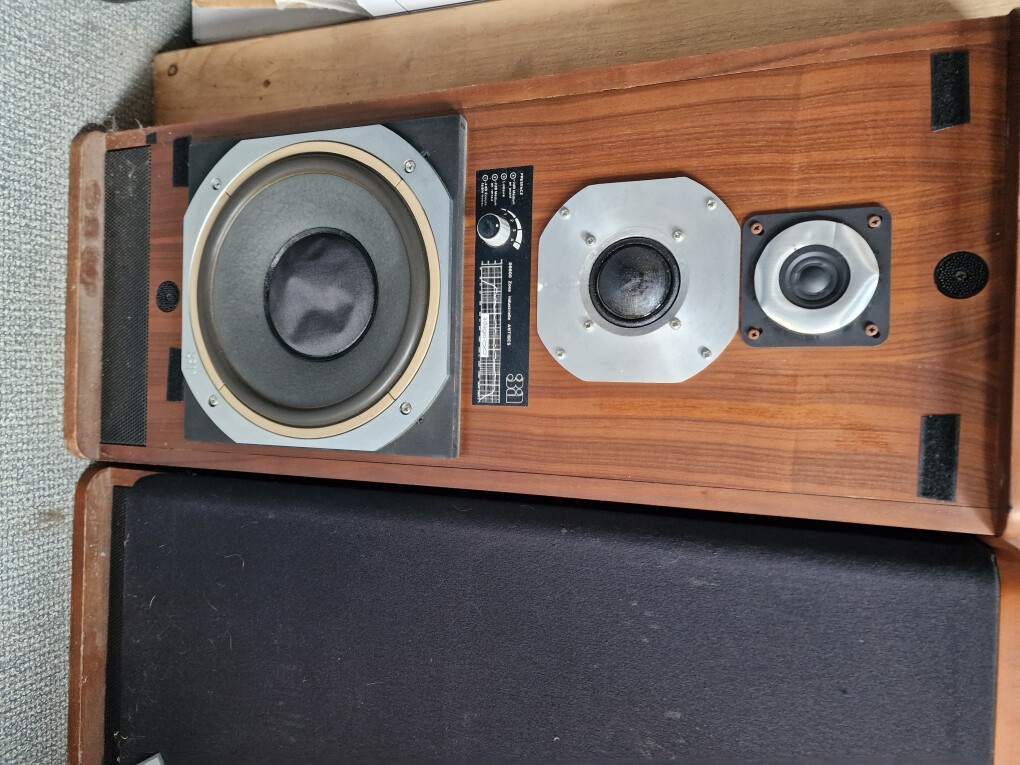

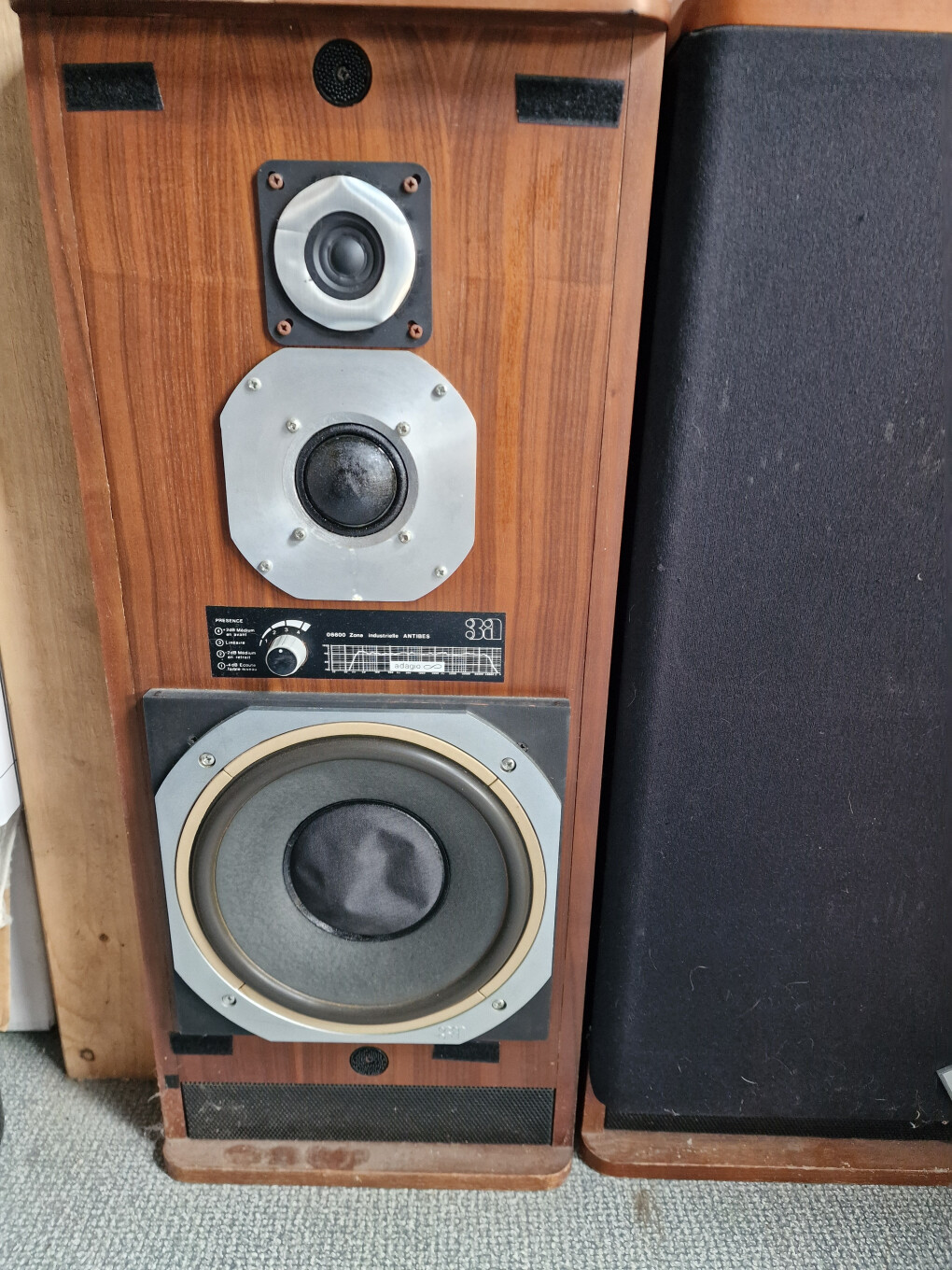

3 ;A3 adagio infinity magnifique son il envoi du lourd dans les graves
4 ; A3 Apogée • Monitor • V2
;la 5eme paire avait un grisaillement sur un medium j'ai changer le medium mais le problème persistant je les ai remplacer par des Zeck mais qui son plutôt des hp de scène
Les 2 autre cybernet sont en révision en espérant que le réparateur trouve le problème, je n'ai pas trouver de spécialiste dans mon coin en vintage....

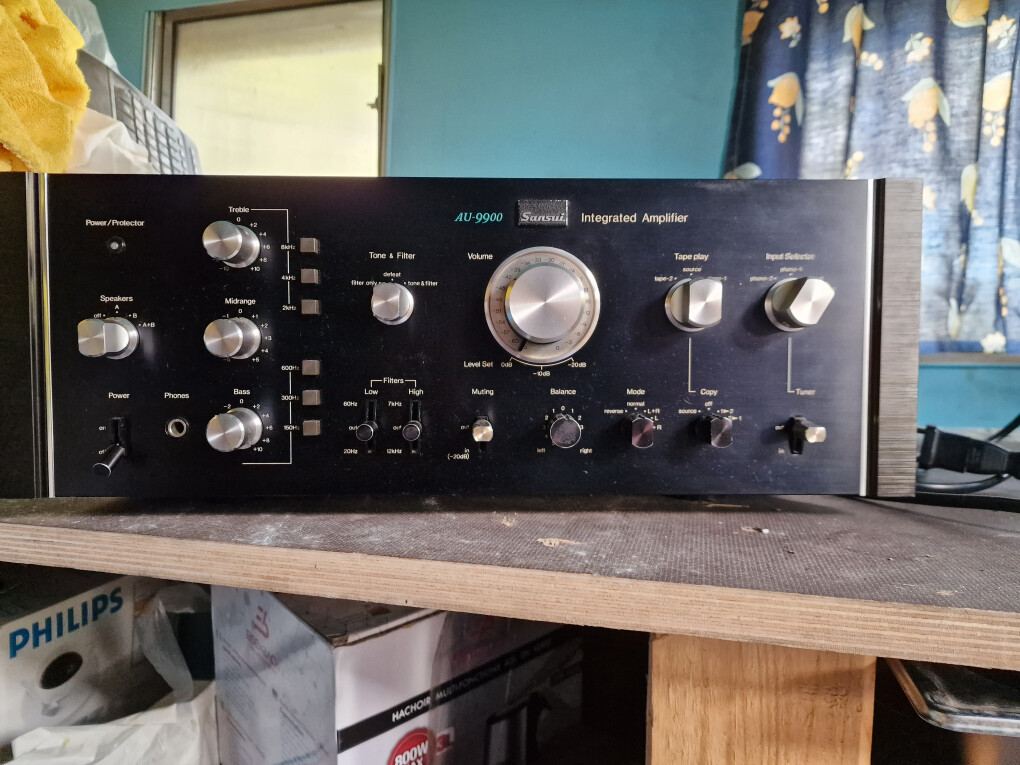

5 ; ma petite perle dénicher a Sommières au puce j'en reviens toujours pas...Sansui AU--9900 2x140w un véritable porte-avion mais il a besoin d'une révision j'ai voulu le mettre en remplacement d'un cybernet mais il a des coupure longue durée faut que je trouve la bonne personne pour prendre soin de ce vieux Monsieur

michel.29 tu me rassure avec mon art, mais étant néophyte en technique je ne suis pas sur de comprendre ton explication sur les câbles et point chaud_ froid ...faut t'il raccorder les amplis au art par un câble de masse sur boitier ? merci de m'éclairer si tu as des photo du matos qu'il faut je veux bien....pour mieux expliquer les pannes des cybernet , en fait quand une vois droite au gauche avait décrocher pour faire remarcher les 2 voies il fallait que je débranché la voie qui fonctionnait et rebrancher le voie d'abord hors service avec un petit larcenne et ensuite rebrancher la voie qui enfaite marcher déja ....le simple fait de débrancher la voie hors service et la rebrancher n'avait aucun effet...bizarre cela vous parle ?

ristov je vais regarder le lien que tu m'envoie ...le seul regret sur le art dommage qu'il n'existe pas en format table mix avec curseur pour jouer sur le volumes des différents ampli de façon de balancer suivant les morceaux jouer des hp plutôt en basse ou aigus comme un peu les Sound système a la Jamaïcaine...year man:bravo:

Merci a vous, au plaisir de vous lire ....longue vie a audiofanzine vraiment super
5
Je viens de regarder ton lien ristov merci beaucoup la Power Dynamics PDM-M804A table de mixage 8 canaux avec ampli intégré a l'air vraiment super peut-être en futur remplacement du art efficace mais absence de curseurs et réglage ....6100741.jpg
Elle me permttrer aussi de me passer de ma table de mixage et eviter les branchement en plus .....vous en penser quoi...cela pourrai t'il me correspondre ?
6
Petit rectificatif en regardant de plus prés c'est une table de mix classique et pas un zoner le mieux que j'ai trouver est la Power Dynamics PDZM700 Console de mixage d'installation 6 canaux USB 4 zones
mais elle n'a que 4 sorties peut etre que je peut mettre un t sur une sortie pour multiplier et brancher 2 ampli a voir mais elle a des curseurs...a ca bouillonne dans mon cerveau j'ai l'air d'avoir 20 ans la....de plus ce soir je vais voir Hubert Felix Thiefhaine ca vous rappelle des souvenirs ?:clin:
7
vu les amplis
restaurations à prévoir et a mener de façon sérieuse
que çà soit pour le Cybernet CA110 comme pour le Sansui AU9900
le Sansui, trouvé à prix mini avec un vendeur qui ne savait pas ce qu'il vendait ?
l'enceinte inconnue au côté de la Scott
une Cabasse dinghy 222
https://vintage-audio-heritage.fr/viewtopic.php?f=85&t=11047

va pas les casser ou les cramer avec le AU9900


câblage
visiblement pas coutumier du câblage sono et des liaisons symétriques ( les sorties du ART mix225)
à lire :
https://www.sonelec-musique.com/connectique_symetrique_asymetrique.html
https://www.sonelec-musique.com/connectique_cables_transitions.html

dans ton cas, pour les sorties çà serait ce montage en remplaçant le jack TS par une RCA

vu ton usage prévu
je ne vois pas d'autres solutions que le ART mx 225 pour envoyer du signal à 5 amplis différents avec des niveaux séparés

reste une possibilité sous réserve d'avoir une sortie qui tient la charge:
brancher les amplis en cascade du genre:
sortie du DAC sur l'entrée AUX du Sansui AU9900
sortie "rec-out" du AU9900 sur l'entrée AUX du Cybernet
sortie "rec-out" du Cybernet sur l'entrée AUX du suivant

mais tu cumules les possibles défauts

fêlé ?
un post avec une photo de mes enceintes actuelles sur un autre fil AF
la config a changé un peu: un Sansui AU417 a pris la place du receiver Akai AA1135 visible sur la photo
https://fr.audiofanzine.com/les-mains-dans-le-cambouis/forums/t.591791,aujourd-hui-j-ai-sauve,post.11717451.html

[ Dernière édition du message le 23/05/2024 à 21:23:36 ]

8
Bonjour Michel.29
Merci pour ton aide précieuse, je vais lire tout ca a tête reposer pour tacher de comprendre mieux, ne pensais pas que ca pouvez autre aussi complexe au niveau câblage....
Bravo tu m'a scotcher pour les Cabasse, il y a longtemps que je me demander quelle était la marque de ces hp car j'avoue par le passé les avoir un peu malmener, je les avait coupler en mono sur une sortie d'un ampli Luxman année 80 2x80w et l'autre sortie était couple sur un double caisson de de basse énorme Jbl pour voiture ( les ancien voisin s'en souviennent) j'ai pas réussi a cramer les cabasse mais les Jbl un coté cracotte maintenant a fort volume, les filtres je suppose....
Les cabasse ont un son parfait en aigue et medium mais manque un peu de basse....je vais tacher de renover les coffres qui on souffert du stockage, que puis je faire pour entretenir les suspension j'ai vu sur un des hp ca commence a se détacher.....je suis dans un Mazet donc stocker un caravane pas terrible idem pour les amplis j'ai commander sur Boncoin des valises Pelicase étanche.....
Pour le SansuiAU-9900, je l'ai acheter a un broc qui vide les maison après décès, le gad a bien regarder sa valeur sur le BC avec annonce a 2000euro mais il veulent vendre vite du coup il en voulait 400e j'ai négocier a 300e, il manquer le bouton de la balance que j'ai trouver sur ebay au usa a 65 e ...y une personne que j'ai précéder a l'achat le mec était furax de l'avoir raté:oops2:
Tes Altec on l'air magnifique mériterai un photo de plus prés ca doit envoyer du lourd...tu as fait une bonne affaire la...c'est du combien de Watt ?

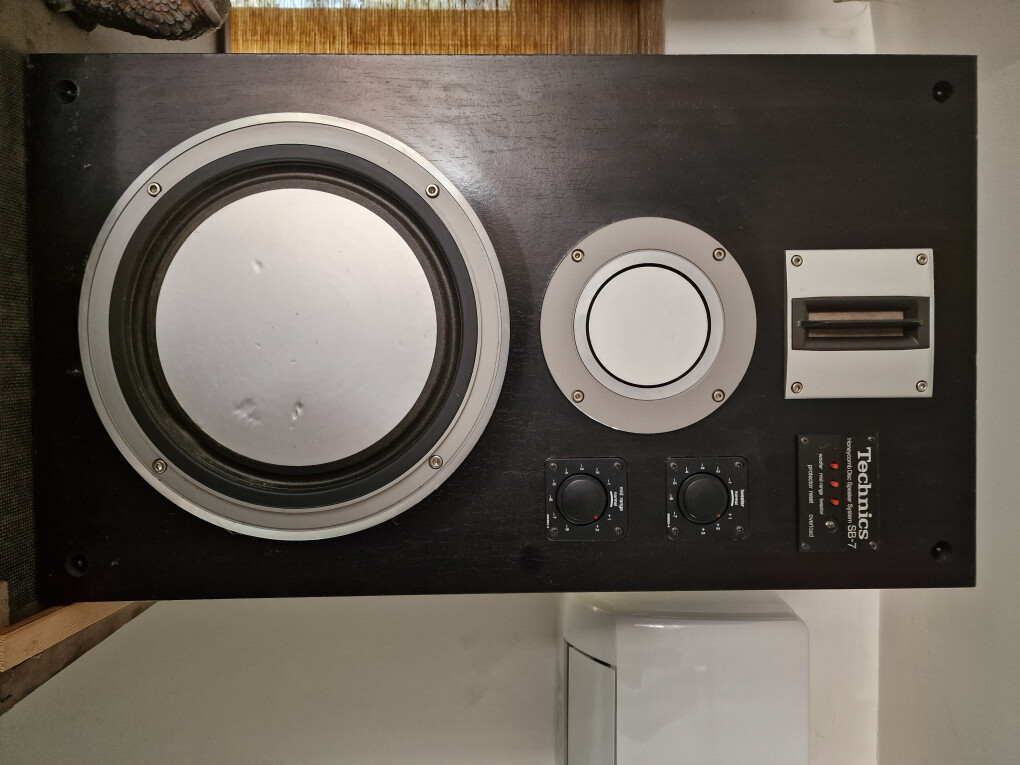

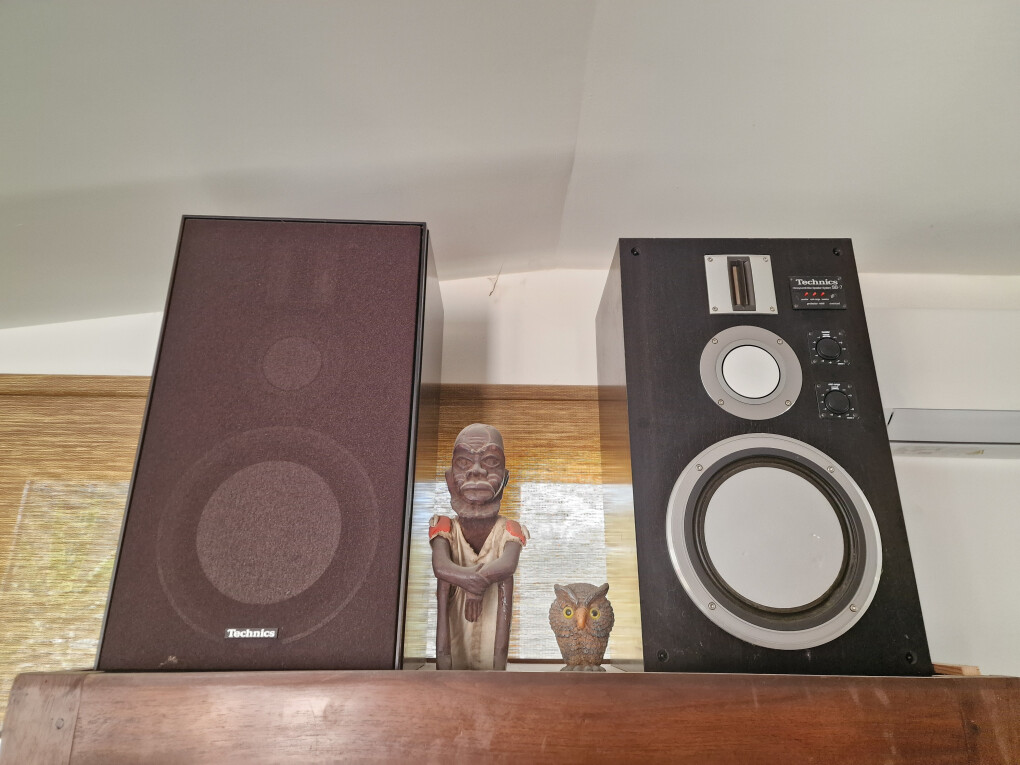

Pour mon usage personnel dans le mazet j'utilise un Sansui AU- 7700 couplé une paire de Technics SB-7 pour rendu incroyable pour toutes musique qui demande des basses puissantes comme du Afro- Beat des 70, Funkadelic, Groove.

Michel je veux pas trop sollicité ta gentillesse mais en cas si tu as un peu de temps bien sur, un lien sur des offres commerciale sur les câbles, qu'il me faudrai me rendrai énormément service , je voudrai pas me planter dans les achats...6102021.jpg
