Comment ne pas avoir des câbles de synthés dans tous les sens ?

  • 23 réponses
  • 7 participants
  • 1 074 vues
  • 9 followers
Sujet de la discussion Comment ne pas avoir des câbles de synthés dans tous les sens ?
Câbles d'alimentation, câbles audio, câbles MIDI, ordinateur, écran, enceintes, table de mixage, blocs de rallonges .... avec quelques synthés seulement, j'ai de la filasse dans tous les sens.:??:
En plus les fils sont souvent trop longs et pendouillent, ou font des grosses boucles encombrantes.

Comment vous faites pour avoir un truc propre sans la grosse toile d'araignée derrière le matos ?

Christian

[ Dernière édition du message le 27/02/2024 à 22:01:47 ]

2

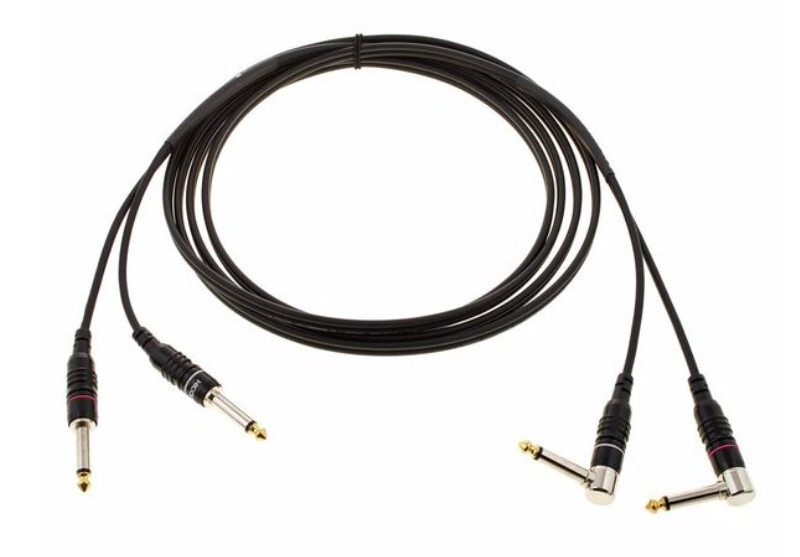

Perso je sors de mes claviers avec des câbles coudés, c’est déjà plus propre.
3
Ahhhh yes voilà une bonne question, évidemment la réponse dépendra du matériel que l’on possède, pour ma part étant multi-instrumentiste je gère beaucoup de matériel, alors pour mes synthés j’ai fait des îlots qui se rattachent tous au cœur de mon système qui comprend une table Behringer une X32 avec mon mac mes deux écrans et mon clavier maître Native Komplete Kontrol MK2 en 61 touches, alors j’ai aussi des synthés « rattachés » directement sur mon système, un Minilog XD, un Modwave, et un Wavestate et un système modulaire/semi-modulaire en cours d’installation. Pour mes îlots respectifs, j’ai acheté plusieurs paires d’enceintes des Yamaha série HS excellentes !!! des tables de mix (Behringer encore !!!), des patchbays pour que je puisse jouer sans avoir à tout allumer (je n’ai pas d’action chez EDF 🤪) alors j’ai trois îlots différents au niveau synthés plus un coin percussions, traditionnelles congas, djembé, derboukas, udus etc… plus diverses BARS et un HPD 15 de Roland, reste la partie guitare et un certain nombre d’amplis dans un autre coin qui peuvent être enregistrés avec micros et multipaire lequel sert aussi pour transmettre mes percus.
Alors première des choses et premier achat quand je me suis installé, a été de prendre une Dymo pour référencer tous mes câbles ceux de ma X32, ceux de mon 644 Tascam (ancien 4 pistes cassette) avec une bonne table, pour toutes mes BARS et autres éléments de percussions, sans parler de mes synthés et des patchbays, c’est un peu laborieux mais obligatoire pour toujours savoir ce que l’on débranche, puis ne pas négliger de prendre des câbles de qualité parce que j’avoisine une bonne centaine de câbles audio en tout genre sans aucun buzz quelconque ce qui était une de mes hantises, pour le midi j’ai un Roland À 880 (malheureusement plus fabriqué) auquel je vais adjoindre bientôt un iConnectivity mioXL, obligatoire compte-tenu de mon parc machine. Pour la gestion des câbles, on peut aussi se servir de scratch coloré que l’on trouve maintenant dans les magasins de bricolage, mais hormis le fait d’avoir un studio professionnel, passé une certaine quantité de matériel c’est, je pense, mission impossible de ne pas avoir de plats de spaghettis dans certains endroits… encore que cela peut être fait correctement pour avoir une maintenance sans prise de tête 😁
Très bien aussi des stands Jaspers, c’est cher mais ô combien nickel, solide, et vraiment très pratique à l’usage parce qu’en partie personnalisable, surtout les modèles sur roulettes, alors onéreux mais sans regrets, reste le bricolage à sa sauce.

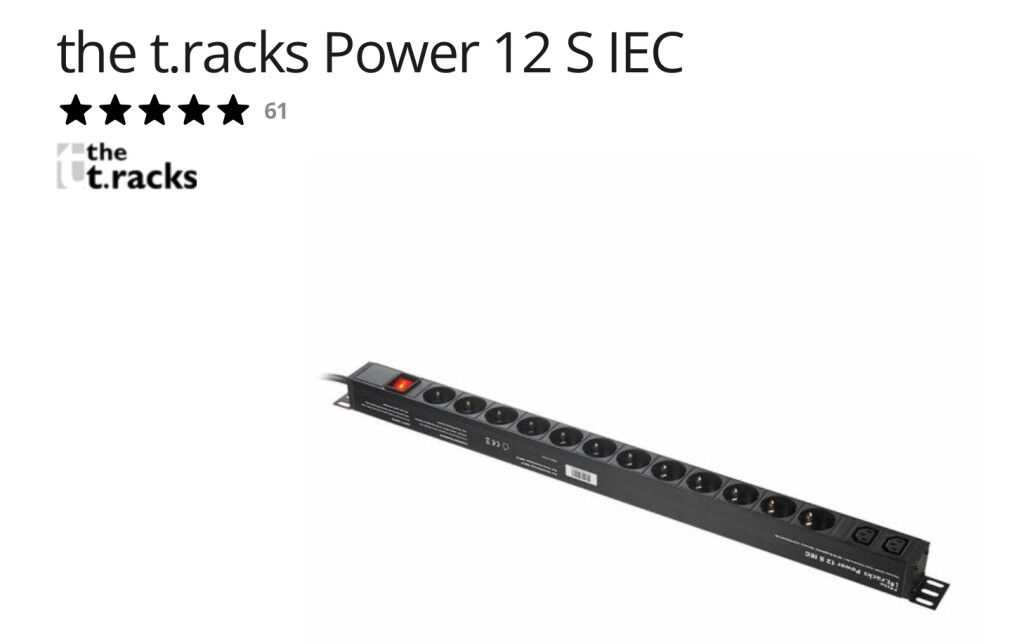

Sinon pour les branchements purement électriques il existe des multiprises the t.racks Power 12SC IEC, chez un revendeur allemand que je ne citerais pas avec 12 prises standards et 2 (version IEC) chère à notre testeur préféré, le bien-nommé Synthwalker
Tout ça pour dire que le sujet m’intéresse, et comment, parce qu’il y a toujours matière à améliorer les choses sans perdre de vue que dans ce domaine aussi le mieux est l’ennemi du bien !!!!
Affaire à suivre………reste à espérer que ce type de post va s’étoffer, c’est toujours utile de savoir comment font les uns et les autres pour palier à ce type de problème

Pourvu que la musique soit bonne.......

4
Merci pour cette réponse détaillée :clin:

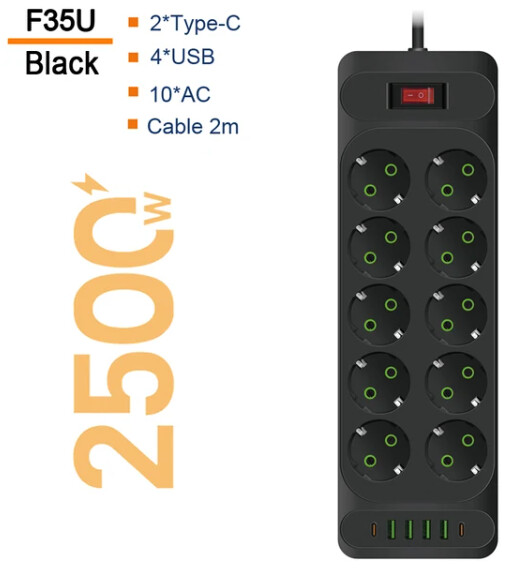

Je vais commander ce bloc de 10 multiprises avec des prises de charge USB

Christian

5
Il y a un hic avec ce type de multiprises, qui à priori est un bon achat, c’est qu’avec les blocs d’alimentations actuelles, tu perds une partie des prises car elles sont trop proches les unes des autres, sur une seule ligne ce n’est pas toujours très simple mais alors sur deux lignes !!!, après tout dépend des prises que tu dois brancher.
Alors pour la petite histoire une des multiprises dont je fais état est tombé en panne d’interrupteur, le hic c’est qu’elle est neuve et qu’elle a été acheté pour palier à la même panne que celle qu’a eu la précédente, alors elle fonctionne toujours mais il m’est impossible de l’éteindre :facepalm:

Pourvu que la musique soit bonne.......

6

Pourvu que la musique soit bonne.......

7

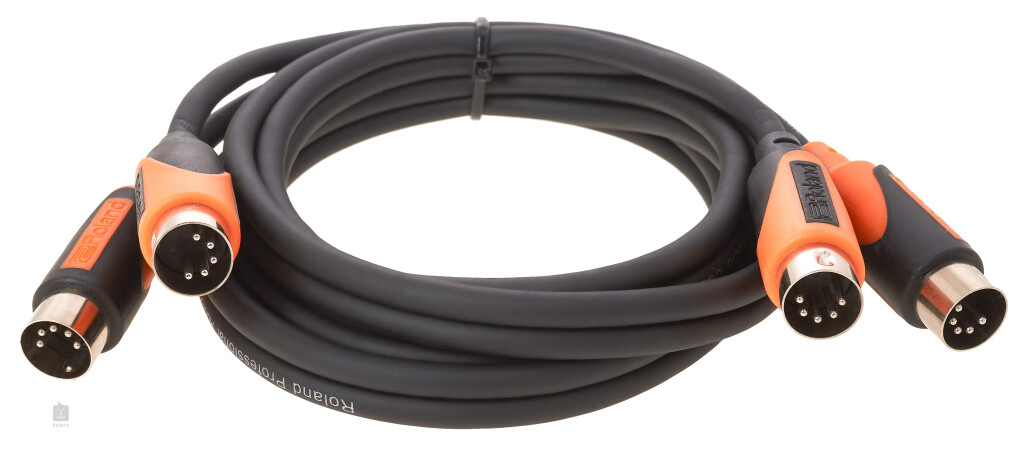

C'est étrange, on ne trouve pas de fils MIDI Din 5 broches "doubles" en Y, avec un seul câble mais comportant 2 prises à chaque extrémité, alors que ça se trouve en câble audio, ça rendrait le câblage plus propre.

Christian

8
Alors moi j'utilise des patches, aussi bien audio que midi (a-880 autre autre). Sinon, j'enroule les câbles et je les fixes avec des colliers en nylon.il faut aussi essayer de limiter au maximum la longueur des câbles pour éviter qu'ils ne pendouillent, et ne trainent par terre, enfin, il y a plein d'astuces...mais pas de miracles.


Accordeur de pianos, amateur de synthés        http://www.accord-eure.fr

9

10
Oui, comme ça.:bravo:


Accordeur de pianos, amateur de synthés        http://www.accord-eure.fr

11
@ πR2ρ7 Merci pour l'info, je ne connaissais pas ces câbles et puis c'est du Roland je suppose que tu as la qualité qui va avec :clin:

Pourvu que la musique soit bonne.......

12
Citation de Beat-aux-veines :
Il y a un hic avec ce type de multiprises, qui à priori est un bon achat, c’est qu’avec les blocs d’alimentations actuelles, tu perds une partie des prises car elles sont trop proches les unes des autres, sur une seule ligne ce n’est pas toujours très simple mais alors sur deux lignes !!!,


J'ai reçu ma multiprise x10, elle est parfaite pour alimenter mon bric-à-brac :bave:
Les deux lignes de 5 trous sont décalées, et surtout les prises de terre peuvent se brancher dans les deux sens (super trouvaille !) et sont assez espacées entre elles.
Donc plus de souci d'encombrement ou des trous restant vides car la prise d'à côté dépassait trop.

J'apprécie aussi beaucoup les 4 prises USB-A et 2 USB-C pour alimenter certains claviers (jusqu'à 3 Amp.) plutôt que de passer par des transfos et chargeurs qui squattaient des entrées 230v.
Et l'interrupteur on/off fonctionne :mrg:

Christian

13
Nickel pour toi 😁👍
(Mon interrupteur re-fonctionne, au pire j’aurais mis une prise programmable, une TP-Line Tapo P110M (15 €), sinon cette trouvaille n’est que la norme allemande pour la prise de terre (SCHUKO) qui existe aussi sur ma multiprise.

Pourvu que la musique soit bonne.......

14
Salut,

Je rajoute mon petit grain de sel,

Pensez à séparer les cables éclectiques et audio pour éviter le parasitage.
Par exemple, derrière un bureau on peut superposer 3 goulottes horizontales midi/audio/alim.
Un rail à placo marche tres bien, on peut meme le fermer pour faire cage de faraday.

Sinon oui vive les patch bay : )

Le meilleur rapport qualité-prix a été pour moi de faire mes cables avec des connecteurs moyen de game et du bon cable Sommer ou Cordial.

Su coup j'en ai fait plein et j'ai pu précabler, laisser des cables navettes en place pret à servir dument étiquetés.

Tant qu'à etre maniaque je ne plie jamais les cables trop serrés pour pas esquinter la tresse de cuivre.
15
Après mûre réflexion, j'ai franchi le pas : achat d'une "vraie" interface MIDI programmable avec des presets utilisateur, une MOTU XT 8 canaux et USB.
Fini les branchements et débranchements derrière les synthés THRU/IN en cascade (quand je pouvais, car il manquait souvent la prise Thru) .

C'est un peu cher mais cette interface MIDI est excellente, ça change la vie pour tout brancher ensemble une bonne fois pour toutes :bave:

Christian

16
Merci pour ton grain de sel hallucinoze, séparer l’audio de l’alimentation voir du midi est mission impossible dans mon cas d’autant que la plupart des Synthés et autres expandeurs ne le permettent pas vraiment mais en ce qui me concerne aucun buzz, ni grésillements divers et variés, quand aux câbles notamment les connecteurs XLR (34 sur ma X32 Behringer) ils sont tous en neutrik pour éviter les problèmes que j’ai pu voir sur des forums, de connecteurs XLR qui restaient coincés OUP’S 😡😡😡, en même temps les miens restent en place 😁 mais c’est plus facile avec des patch-bay et des prémixeurs

Pourvu que la musique soit bonne.......

17
Oui, c'est du bon matériel.J'ai eu le modèle "128", un peu plus ancien.Mais j'ai du le revendre car passé sous Linux, et cette interface ne fonctionnait pas du coup.


Accordeur de pianos, amateur de synthés        http://www.accord-eure.fr

18
Bonsoir !!!
Allez, j'y vais de mes trucs de vieux ...
Tout ce qui est dit ci-dessus est pertinent.
Séparer les réseaux alimentation et signal audio est capital.

Deux mots sur les blocs multiprises d'alim : attention à bien respecter le sens phase/neutre : plusieurs blocs d'origine diverses placent le neutre à droite face femelle : on va donc avoir des alims sur les synthés et autres engins qui ne seront pas "dans le bons sens", c.a.d.neutre à gauche et phase à droite. Théoriquement ça n'a pas d'importance, puisqu'on est en alternatif. mais le bug est dans certaines alims qui utilisent encore des transfos ou dans certains racks qui ont une alim interne classique.
De petites ronflettes naissent ainsi.
Autre chose : le fil jaune et vert de "la terre" est en fait, selon les normes françaises, une liaison "équipotentielle" destinée à protéger l'utilisateur au travers des interrupteurs différentiels. `
Du coup, le fil jaune du micro-ondes ou de la machine à laver est relié à la masse des synthé, du mélangeur audio des alims des mergers quand ils en ont une, etc...
Disons pour faire court que ce n'est pas l'idéal. `
Le nec, réservé à ceux qui sont en maison individuelle, c'est d'avoir un équipotentielle séparée pour toute l'électronique du studio, reliée à une prise de terre séparée de celle de l'installation ménagère.
Un trou de 16 mm à travers la dalle ( si il n'y a pas de vide sanitaire) et un piquet acheté chez Bricoramouth fait l'affaire.
Les intégristes passéistes (pléonasme ???) enterreront quatre ou cinq mètres carrés de grillage galvanisé dans le jardin, sous le robinet d'arrosage pour que ça reste humide, et utiliseront de la tresse de cuivre de 25 mm2 : une valeur de terre de doit être aussi proche que possible de zéro. En dessous de 25 ohm, c'est déjà très bien! Penser à la barrette de coupure ( 8 euros) pour faire les mesures, identique à celle de la maison.
On alimente tout le bazar travers un inter diff de 40 ampères avec coupure à 10 ma: il coûte la peau des genoux, mais bien moins cher que tout le bazar électronique ... et cet inter-diff ne concerne, bien entendu, que l'électronique et l'informatique du studio : l'éclairage et le chauffage électrique sont sur le secteur normal ...sauf si leurs lignes rayonnent parce que le sèche linge est à côté et que ses interférences pissent dans les lignes "lumière" ...)
Le type FSI "informatique" est l'idéal, compter plus de 100 euros...
Et pour fignoler le tout, on alimente l'ensemble avec un ou des filtres genre Emi Power Filter, environ 20 euros pièce.
Malgré ça, certains blocs d'alim "tout venant" pour les Mac génèrent allègrement une ronflette de 50 Hz : indice de qualité proche de zéro !
La longueur des câbles d'alimentation secteur n'a pas d'importance, ils peuvent donc zigzaguer autant qu'il le faut pour ne pas longer les lignes de signal audio. Il est sympa et esthétique d'optimiser leur longueur à la demande. Du bon câble souple de
0,75 mm2 si possible à la norme HO7 RNF et des prise IEC "angles " se trouvent chez Thoto.
Bien sûr, il est prudent de fractionner les alims par ilots, ( chacun son filtre), on n'utilise pas systématiquement tout le bazar simultanément et sauf agents EDF, le kilowatt n'est pas donné ...
Voilü pour le secteur : bien propre, de petites boucles derrière les appareils, des attache-câbles ( Thoto ou les bonnes boites de fourniture de bureau ou d'informatique, plutôt que les colliers Rilsan : toutes les modifs restent possibles). Et des goulottes pour que ça ne pendouille pas. Larges, les goulottes : il faudra un jour au l'autre les rouvrir pour ajouter ou retirer un câble ...
Perso, j'ai passé toutes les alims secteur au ras des plinthes avec des remontées verticales, pour certaines terminées par une prise en saillie : le jour ou il faut débrancher tel ou tel biniou, c'est mieux ...

Le reste, les signaux audio et le midi, 50 cm au dessus, dans une grosse goulotte de 50x50. J'aime beaucoup l'idée du rail à placo qui fait cage de Faraday, en pensant à le relier à l'équipot du studio.
Quand un câble sort d'une goulotte pour aller à un appareil, il fait un jolie petite boucle ( environ 10 cm) pour ne pas maltraiter les soudures du connecteur le plus souvent "angled" ( Neutrik, c'est mieux...)
Parce que qui ne sait pas souder est vraiment handicapé pour limiter les spaghetti ...
Penser à une chose importante que les HI-FI maniaques respectent à la lettre : le câble canal droit et le câble canal gauche sont exactement du même type, ( du même lot, pour les ultra-intégristes) et de la même longueur ! On fait donc de jolies boucles assez larges pour qu'il n'y ait pas d'effet selfique, parce qu'il est pratiquement impossible que toute l'installation soit symétrique !

le MIDI ? Il véhicule des octets, et c'est donc le moins susceptible en matière de rayonnements parasites. Attention aux longueurs, tout le monde est au courant.

Sacré Nom, que c'est long d'essayer d'expliquer ces vieilles ficelles datant du tout analogique à lampes, mais qui permettaient d'afficher cool -140 Db de bruit de fond ...

Bons câblages !
O.M.
19
Citation de Old Mitchell :
des attache-câbles ( Thoto ou les bonnes boites de fourniture de bureau ou d'informatique, plutôt que les colliers Rilsan : toutes les modifs restent possibles).

J'ai trouvé des colliers Rilsan qui sont réutilisables (et de différentes couleurs), ça évite de les couper si on change un truc.

Christian

20
Ah ah, Old Mitchell tu es plus dingue que moi : )

Tout cà pour remettre un peu de saturation sur certaines pistes : )

Mais je note que j'ai sans doute une optimisation à faire avec les Polarités car j'ai des transfo en pagaille dans mes instruments.

Je creuserais cà plus tard.
Merci de partager tes connaissances.
21
Je ne me suis jamais occupé des polarités, un pont redresseur à 4 diodes convertit l'alternatif en continu en sortie de transformateur, donc je ne pense pas que le matériel derrière y soit sensible.

Christian

22
hallucinoze et old mitchell sont dans le vrai. on sent l'expérience. je ne peux qu'approuver, tout en rajoutant mon grain de sel.

Citation :
séparer l’audio de l’alimentation
oui bien sûr et autant que possible. malheureusement les constructeurs n'ont pas de norme genre alim à gauche et modulation à droite. donc on fait surtout comme on peut. une "règle" toutefois est possible : limiter les croisements alim et modulation et faire en sorte que ceux qui sont inévitables soient à 90°. éviter surtout qu'ils se superposent et se suivent (ex : dans la même goulotte).
en terme d'organisation : se faire un plan papier pour visualiser sans devoir tout défaire. ensuite travailler par "famille" = commencer par gérer toutes les alimentation, et ensuite toutes les modulations, puis le MIDI... (ordre arbitraire).
rail à placo ou goulotte ? c'est toi qui voit. perso les rails placo je trouve que ça blesse les doigts.
autre suggestion pour ranger les câbles du grillage assez serré ou une plaque percée sur lesquels tu fixes utilises des serres câbles (une astuce : si tu passes ton serre câble à l'envers dans un seul des orifices, ça tient et tu peux aussi le défaire et le réemployer sans le couper.
si tu peux aussi raccourcir tes câbles au maximum, c'est pas mal d'avoir juste la longueur nécessaire plutôt qu'une longueur inutile qui finira sans doute en vrac, enroulée ...
j'ai fait ce choix pour du matériel en rack : le résultat est nettement plus propre, avec une multiprise à l'arrière du rack. mais bon ça coûte un peu de tune, et il ne faut pas vouloir modifier constamment son studio.
perso je considère qu'un câblage visuellement propre est rassurant.
bon courage.
23
Salut,

je sais pas si c'est très scientifique mais quand j'essayais d'optimiser mes câbles et l'alimentation, j'ai enregistré à plusieurs reprises du silence toujours dans la même configuration et effectivement j'ai pu grappiller quelques décibels de signal sur bruit.

À défaut d'autres méthodes ça peut permettre d'évaluer si ça vaut le coup de se prendre la tête ou pas, non ?
24
Citation :
je sais pas si c'est très scientifique

en tout cas ça commence à le devenir puisque tu peux le mesurer : c'est le 1er élément d'une expérience scientifique (le second étant que l'expérience reproduite dans un même contexte donne un résultat identique).
j'avoue que je n'aurais pas pensé à cette méthode, qui pour le coup confirme l'efficacité du travail.
