Sujet de la discussion Posté le 02/02/2024 à 22:55:05Restauration Lâg LeKey
Bonjour,
Je viens d'acheter un Lâg LeKey dans un état moyen et je vais essayer de le restaurer.
Il y a de l'ébénisterie à revoir, 2/3 touches du clavier à changer, des switchs du manche à refabriquer et finalement, peut-être un peu d'électronique aussi...
Première question...j'ai lu que le clavier est un fatar. Il s'agit ici d'un 3 octaves et j'imagine que vu les quantités produites, Lâg n'a pas fait développer un clavier sur mesure.
Est-ce que quelqu'un sait reconnaître la 'version' du clavier fatar à partir de quelques photos, et de me dire quels synthés de la même époque (je crois que le mien est de 1998) pourraient être équipés du même clavier histoire que je récupère des touches en bon état ?
Je viens d'acheter un Lâg LeKey dans un état moyen et je vais essayer de le restaurer.
Il y a de l'ébénisterie à revoir, 2/3 touches du clavier à changer, des switchs du manche à refabriquer et finalement, peut-être un peu d'électronique aussi...
Première question...j'ai lu que le clavier est un fatar. Il s'agit ici d'un 3 octaves et j'imagine que vu les quantités produites, Lâg n'a pas fait développer un clavier sur mesure.
Est-ce que quelqu'un sait reconnaître la 'version' du clavier fatar à partir de quelques photos, et de me dire quels synthés de la même époque (je crois que le mien est de 1998) pourraient être équipés du même clavier histoire que je récupère des touches en bon état ?
Annonces_musique
86
Posteur·euse AFfranchi·e
Membre depuis 1 an
11 Posté le 09/03/2024 à 19:51:33
AT28C64-25PC 64K CMOS E²PROM
AM29F010-120PI 1Megabit CMOS FLASH memory
CNX35U PhotoTransistor Optocouplers
LM7805CV +5V Voltage regulator
TLC2262CP Dual Rail-to-Rail operational amplifier
IRFU9120N Power Mosfet straight lead
XTAL 12MHz Quartz @ 12Mhz
S250PH7x pas trouvé
S170PH7 pas trouvé
74HC573N Octal D-type transparent latch, 3 state
PC74HC164P 8bit serial-in, parallel-out shift register
GAL16V8D-25LP Lattice E²C MOS PLD
AM29F010-120PI 1Megabit CMOS FLASH memory
CNX35U PhotoTransistor Optocouplers
LM7805CV +5V Voltage regulator
TLC2262CP Dual Rail-to-Rail operational amplifier
IRFU9120N Power Mosfet straight lead
XTAL 12MHz Quartz @ 12Mhz
S250PH7x pas trouvé
S170PH7 pas trouvé
74HC573N Octal D-type transparent latch, 3 state
PC74HC164P 8bit serial-in, parallel-out shift register
GAL16V8D-25LP Lattice E²C MOS PLD
Annonces_musique
86
Posteur·euse AFfranchi·e
Membre depuis 1 an
12 Posté le 09/03/2024 à 19:55:35
Et le processeur est un Motorola MC68HC11F1FN...
choix parfait à l'époque puisque sur la base d'un coeur CPU robuste & simple (et certainement des outils de programmation en C et pas trop compliqués)
choix parfait à l'époque puisque sur la base d'un coeur CPU robuste & simple (et certainement des outils de programmation en C et pas trop compliqués)
Annonces_musique
86
Posteur·euse AFfranchi·e
Membre depuis 1 an
13 Posté le 09/03/2024 à 22:36:32

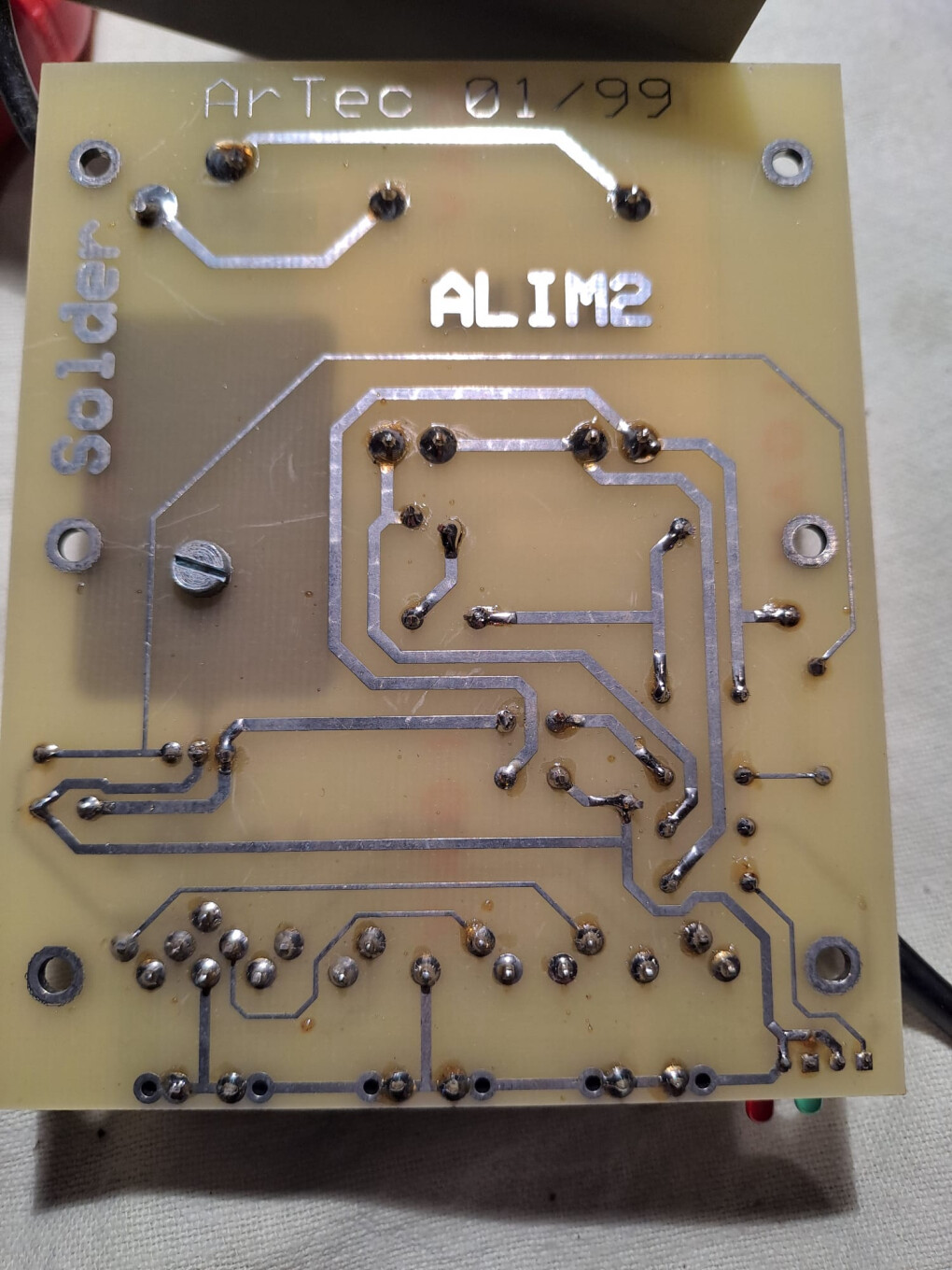

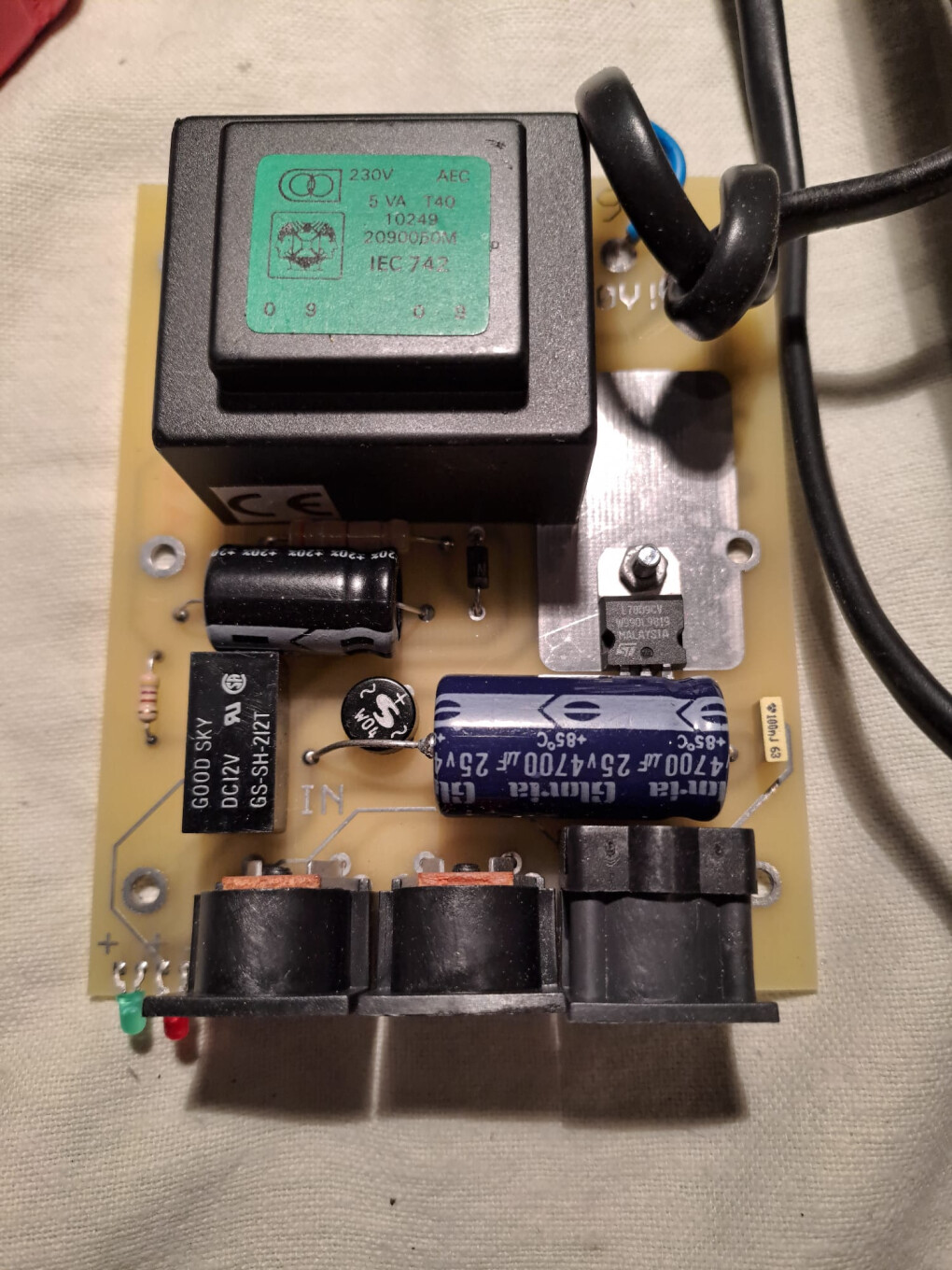

en attendant de réparer la "carte mère", voici des photos de l'alimentation.
willona
191
Posteur·euse AFfiné·e
Membre depuis 20 ans
14 Posté le 09/03/2024 à 23:00:32
Beau projet pour un bel objet 👍.
Bravo
Bravo
francklechti
2324
AFicionado·a
Membre depuis 16 ans
15 Posté le 19/06/2024 à 23:40:45
Beau travail bien documenté.
Tu as pu avancé sur le problème du midi ?
Ça m’a donné envie de m attaquer à un pédalier art qui ne sort plus non plus de midi ( j avoue que le travail est beaucoup plus simple que ton projet !! )
Tu as pu avancé sur le problème du midi ?
Ça m’a donné envie de m attaquer à un pédalier art qui ne sort plus non plus de midi ( j avoue que le travail est beaucoup plus simple que ton projet !! )
Annonces_musique
86
Posteur·euse AFfranchi·e
Membre depuis 1 an
16 Posté le 20/06/2024 à 09:00:38
Merci Franckletchi,
J'ai un peu avancé en refaisant une partie des pistes du PCB sous l'un des composants.
J'ai le µC à dessouder car les pistes y sont aussi corrodées...je vais m'y attaquer d'ici 15 jours.
J'ai un peu avancé en refaisant une partie des pistes du PCB sous l'un des composants.
J'ai le µC à dessouder car les pistes y sont aussi corrodées...je vais m'y attaquer d'ici 15 jours.
francklechti
2324
AFicionado·a
Membre depuis 16 ans
17 Posté le 20/06/2024 à 23:01:08
Là ça devient chirurgical.
N’aurais tu pas intérêt à tout dessouder et à te faire refaire un pcb, en changeant les composants que tu peux retrouver ?
En ayant déjà des pistes corrodées, tu risques d’avoir des pistes avec des micro coupures qui seront difficiles à trouver !
Bon courage
N’aurais tu pas intérêt à tout dessouder et à te faire refaire un pcb, en changeant les composants que tu peux retrouver ?
En ayant déjà des pistes corrodées, tu risques d’avoir des pistes avec des micro coupures qui seront difficiles à trouver !
Bon courage
Annonces_musique
86
Posteur·euse AFfranchi·e
Membre depuis 1 an
18 Posté le 19/08/2024 à 19:34:46
La chose est ré-assemblée.
L'une des difficultés est maintenant de comprendre comment le programmer.
Il y a des menus déroulants dans cet ordre :
1) ME = numéro de la mémoire utilisateurs en cours
2) Pr = numéro de programme associé au 1
3) bA = Bank pour le choix des programmes de 1 à 128
4) NCh = canal MIDI
5) dt : detune
6) SuEL de 0 à 8 : aucune idée
7) CuEL de 1 à 8 : aucune idée
8) Pbr : configuration des boutons sensibles à la pression...influence sur la sensibilité des boutons.
9) SSC F1 à F4 : les zones sensibles peuvent mémoriser ou non la dernière position du doigt...configuration du pitchbend pour la plus grande zone sensible
10) Ab de 0 à 127 : aucune idée
11) SA de 1 à 128 : aucune idée
12) tP de 30 à 255 : tempo (donc le LAG peut aussi envoyer une information de tempo).
Je n'ai pas trouvé comment mémoriser une configuration...si quelqu'un a une idée...
L'une des difficultés est maintenant de comprendre comment le programmer.
Il y a des menus déroulants dans cet ordre :
1) ME = numéro de la mémoire utilisateurs en cours
2) Pr = numéro de programme associé au 1
3) bA = Bank pour le choix des programmes de 1 à 128
4) NCh = canal MIDI
5) dt : detune
6) SuEL de 0 à 8 : aucune idée
7) CuEL de 1 à 8 : aucune idée
8) Pbr : configuration des boutons sensibles à la pression...influence sur la sensibilité des boutons.
9) SSC F1 à F4 : les zones sensibles peuvent mémoriser ou non la dernière position du doigt...configuration du pitchbend pour la plus grande zone sensible
10) Ab de 0 à 127 : aucune idée
11) SA de 1 à 128 : aucune idée
12) tP de 30 à 255 : tempo (donc le LAG peut aussi envoyer une information de tempo).
Je n'ai pas trouvé comment mémoriser une configuration...si quelqu'un a une idée...
[ Dernière édition du message le 21/08/2024 à 11:29:23 ]
Annonces_musique
86
Posteur·euse AFfranchi·e
Membre depuis 1 an
19 Posté le 20/08/2024 à 09:34:45

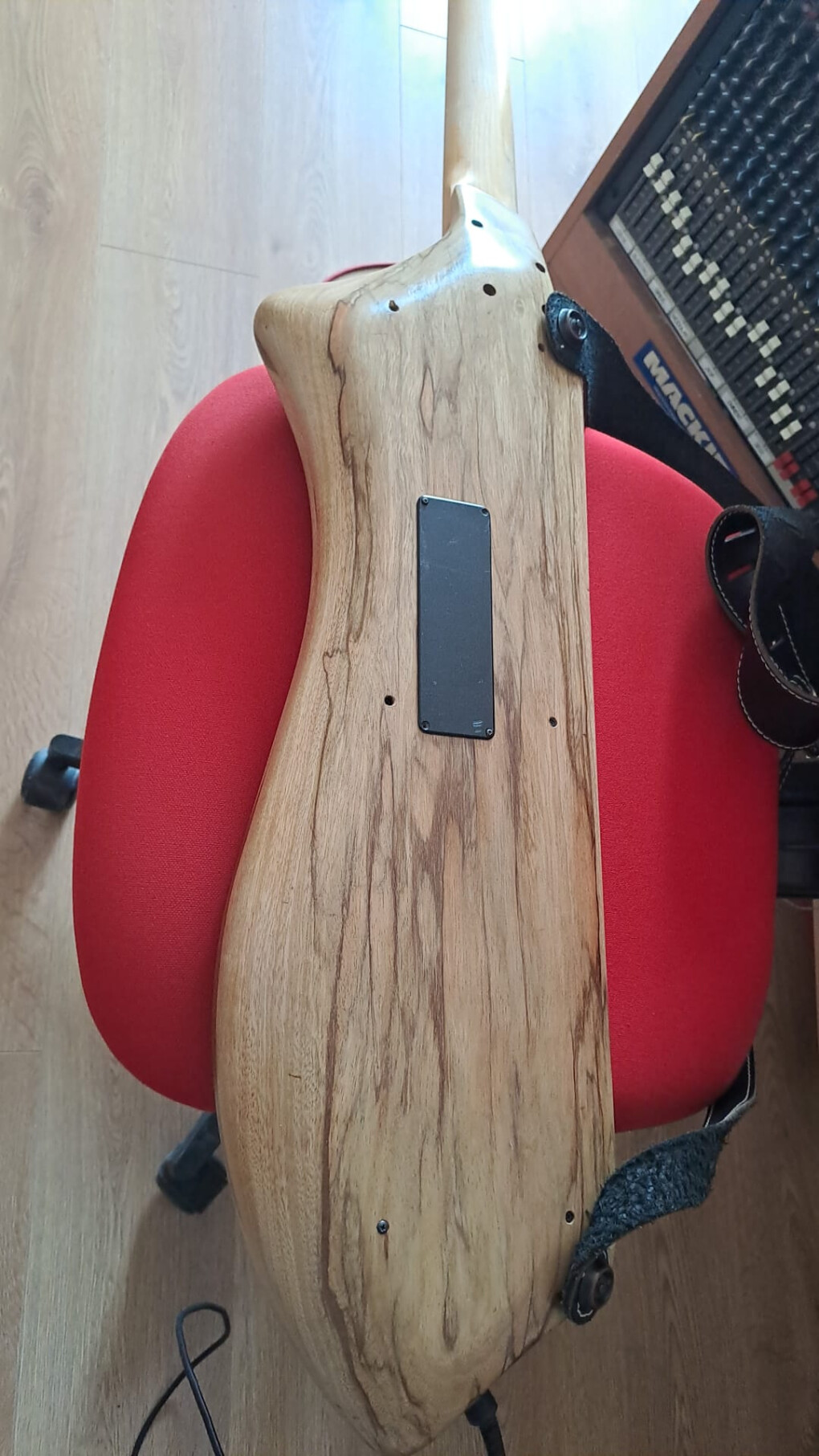

Voilà le LeKey remonté et fonctionnel.
Il y a encore quelques détails à terminer (il me manque 2/3 vis ), faire refaire les boutons en cuir du manche etc...mais il est maintenant 100% fonctionnel.
Annonces_musique
86
Posteur·euse AFfranchi·e
Membre depuis 1 an
20 Posté le 20/08/2024 à 09:38:31

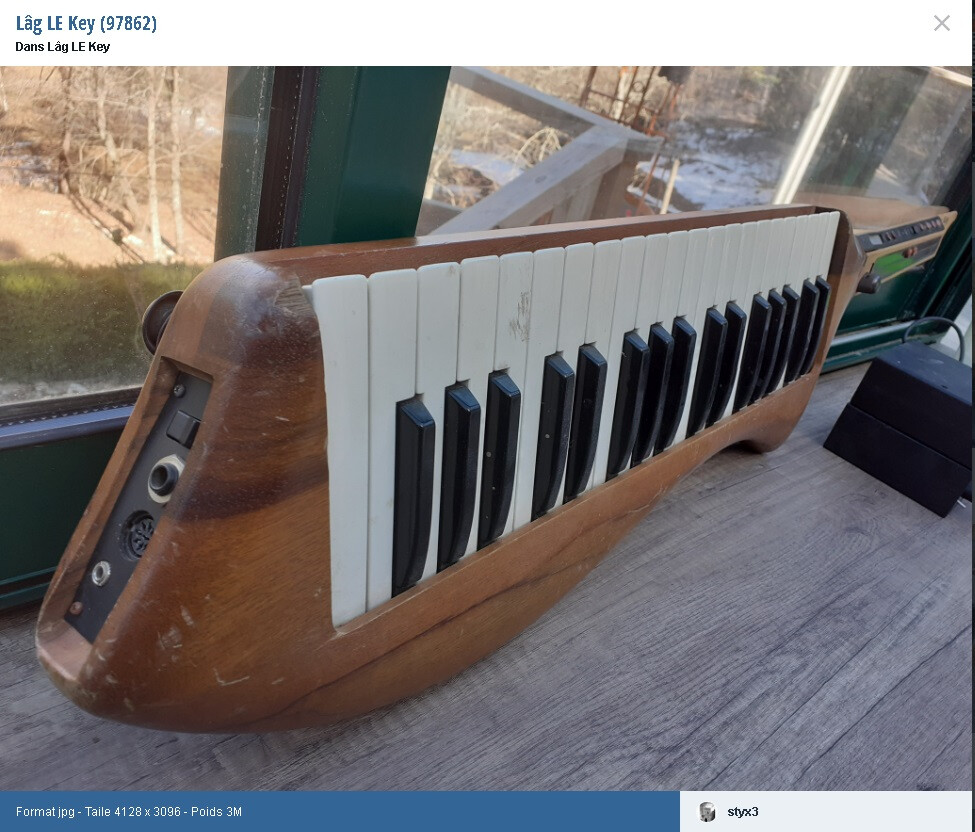

Et voilà la chose telle que je l'avais reçue...
Je remercie le vendeur qui m'avait fait un super prix étant donné que plus rien de fonctionnait. Et avec un peu de patience, la bête revit !
Je remercie le vendeur qui m'avait fait un super prix étant donné que plus rien de fonctionnait. Et avec un peu de patience, la bête revit !
