Souder une femelle stereo pour en faire du mono

  • 3 réponses
  • 2 participants
  • 4 056 vues
  • 3 followers
Sujet de la discussion Souder une femelle stereo pour en faire du mono
Bonjours à tous,

je suis pas sur que c'est le bon endroit pour poster ça, mais comme il y est question de soudure...
Ma question est simple: puis-je souder un jack femelle stereo pour le transformer en mono?

J'ai reçu un caisson de basse hi-fi que je souhait brancher sur ma carte son externe. Il ne dispose que d'une entrée RCA mono. Voila pour l'histoire.
du coup ça ferai:
Jack L>>>>
>>>>Jack mono>>>Adaptateur jack/RCA>>>>RCA>>>>caisson
Jack R>>>>

Merci!
2
Bonjour metaludo,

tu es au bon endroit et la réponse est oui, c'est possible.

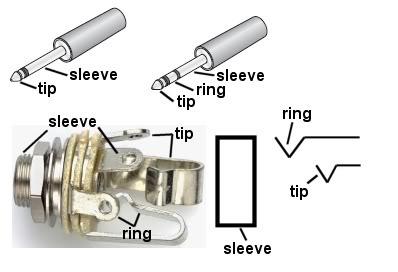

Il faut juste souder ensemble les contacts S (sleeve) et R (ring) à la masse, et le contact qui correspond à l'extrémité T (Tip) sera ton point de modulation.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

[ Dernière édition du message le 25/11/2013 à 15:24:21 ]

3
k super!
Par contre j'ai du mal à piger, qu'entend tu par point de modulation?
Mais j'ai vu sur des schéma que Sleeve c'est la masse (enfin en male...)

4
Point de modulation = endroit où se trouve le signal BF utile, par rapport à la masse.
Dans les faits, tu peux te contenter de raccorder le blindage de masse sur la broche Sleeve de ta fiche femelle, et prendre le signal audio sur la broche Tip, en laissant la broche Ring en l'air. Il existe quelques cas où il faut raccorder ensemble Ring et Sleeve, mais comme dans ton cas ça ne peut pas faire de mal, je le conseillais. Essayes sans pour commencer.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com
