Construction d'un Vumetre à LED.
- 30 réponses
- 6 participants
- 5 632 vues
- 7 followers
Franckapik
Bref, je vais enfin décider à m'acheter un bouquin pour apprendre tout cela, mais avant ca je souhaiterais déja commander les composants pour un vumetre avec des leds, assez classique à mon avis pour débuter...
Merci mille fois au passage pour le site sonelec !!
Seulement voilà, premiere grosse question dont je n'arrive pas a trouver réponse sur google :

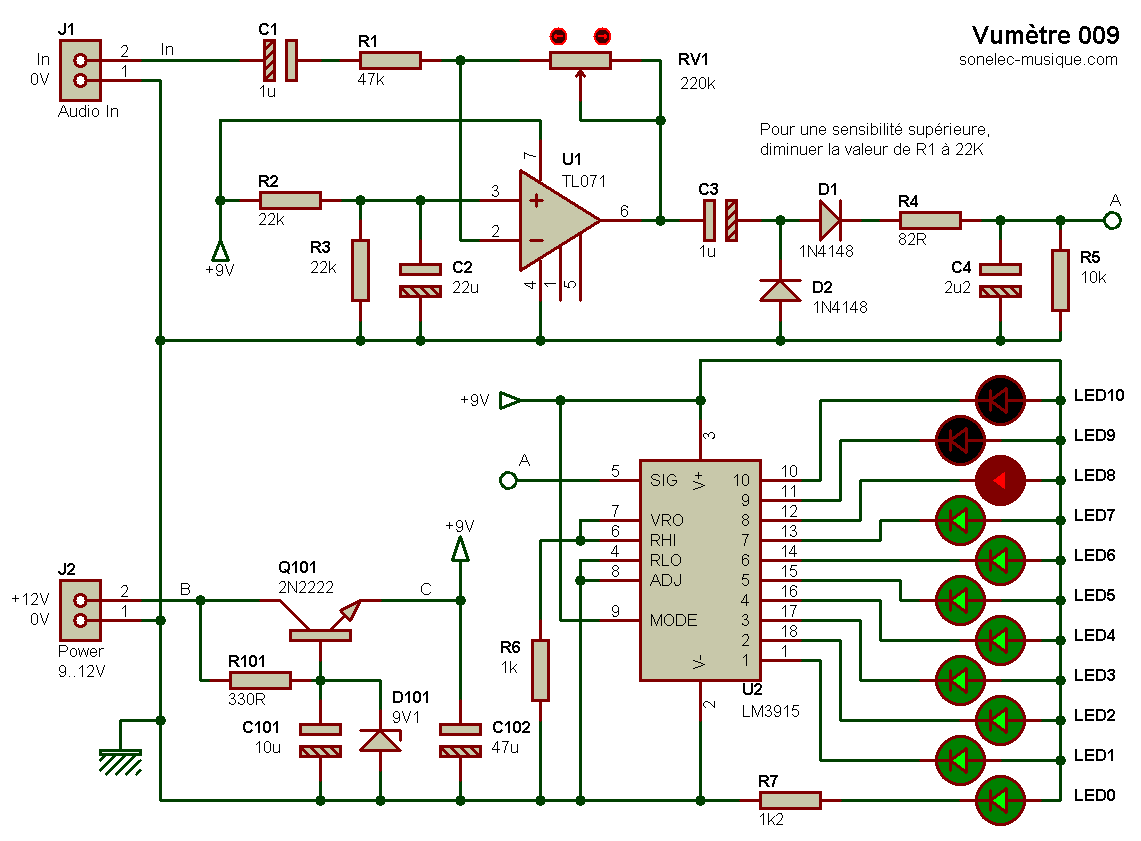

(Circuit établis sur le site sonelec-musique)
Je dois choisir un transformateur, si je sais qu'il lui faut 15V, comment choisir l’ampérage délivré ? Dois-je faire un calcul en fonction des composants? Leds et resistances ?
Je suis désolé pour cette question de noob, mais là je sèche déja ... Vous me confirmer que si j'ai 10 led à 20 mA, il me faut minimum 200 mA ?
Merci!
- 1
- 2
Franckapik
LowTide
srak
Franckapik
Franckapik
Je souhaite prendre les 15v sur mon ampli. J'ai compris le système de redressement/régulation qui est déjà intégré au schéma ci dessus et sur tout les autres retrouvés sur le net concernant les vumetres...
Mais comment faire techniquement ? Est-il faisable de prendre les 15v directement après le transfo (caractérisé par un fil) que j'emmene vers mon circuit imprimé vumetre, ou bien je reprend à partir de la carte imprimée de l'ampli au niveau du dernier composant du circuit de redressement etc...
Pour la première option, on peux faire comment ? Mettre un système de domino ? Comment réagit le courant qd c'est comme ca ? le voltage reste le même ? l'intensité aussi ? Help !!
Pour la deuxieme option, je ne vois pas trop comment il est possible de souder sur un circuit imprimé dejà existant... (un fil sur la broche du condensateur ? bleuahhh)
Je pense que ce sont des questions basiques, mais je ne trouve pas le vocabulaire suffisant pour googeuliser tout ca ...
Merci camarades et surtout joyeux Noel !!
berl
Franckapik
Voici la bête, un Hughues and kettner attax 40 sans prétention. Le transfo en alim symetrique visible avec ces trois broches de sorties.
Au voltmetre je mesure entre la broche 1 et 2 (ou 2 et 3) en AC :
Je suis resté un peu idiot devant le résultat... Cela veut-il dire 39V en sortie du coup?
Ensuite je regarde le schéma suivant trouvé sur le net de l'attax 40 :
Je repére en effet le pont de diode et les condensateurs qui suivent... mais lequel tester ? Comme je suis novice, pour l'instant je n'ose pas toucher au condensateur de taille conséquente 2200 nF (ai-je raison?); et je teste la tension au borne de la diode D11.
Voltage affiché (position 200 en DC sur le voltmetre) : 265. (26V?)
Sur le schéma, la tension théorique devrait etre de 15V ...
Voilà, voilà, je suis maintenant à l'écoute du moindre commentaire...
Je vais essayé de mener mes recherches en parallèle sur tout ça ...
[ Dernière édition du message le 28/12/2014 à 19:14:48 ]
LowTide
berl
berl
)Bernard
http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...
LowTide
berl
Mais surtout tirer 220mA de plus sans modifier le résistance de chute de zener bof bof... Et asymétrie de l'alimentation de l'étage d'entrée... Et le fait que cette consommation soit variable...
Bernard
http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...
philrud
Ca demande une petite étude pour l'alimentation ,car le maximum qu'on puisse mettre en tension la plus haute à l'entrée d'un 7815 ,c'est 30V (selon data).Or ,d'après ton test ,tu mesure 39,8 V pour 33V théoriques .Pour cela ,il faut insérer une résistance entre ces 39,8V et l'entrée du 7815.
Mais il y a encore plus simple à faire .Puisque sur le schéma de chimimic (sonerel) il y a déjà un régulateur 12V ,il suffit d'insérer une résistance entre les 39,8V et l'entrée du montage (là ou c'est marqué 15V) et l'affaire est jouée .Sauf qu'il faut ajouter 10mA au 220mA (consommation du LM3915) ,ça nous fait au total 230mA en plus à tirer sur le transformateur :Est-ce qu'il va tenir ,Est-ce que le reste d'origine ne va pas en pâtir ? Quelle est la puissance de ce transformateur ? Combien on lui tire dessus en normal (sans la modification) ?Au total ,il y a 11 led's ,mais si l'ampli est stéréo ,ça fait 22 led's ,ça double le courant ,ça fait 440mA +10mA (LM3915) ,là ça commence à m'inquiéter vu la taille pas très grosse du transfo' ...
Au départ ,ça peut paraître simple ,mais si on veut bien faire les choses ,ça demande de l'attention .
Mon soundcloud Good times !
LowTide
). Lorsque tu dépasses les 7v de tension différentielle le courant utile du régulateur chute de manière exponentiel. C'est valable pour les séries 78xx et LM3xx.J'essaie toujours de m'approcher en entrée de ces 7v pour avoir le meilleur rendement du régulateur.
Pour le reste tu as raison. J'essaierais tout de même de me repiquer sur le 15v ou 16v. Si ça pose problème il sera toujours temps de passer au 33v, avec un radiateur sur le régulateur, de toute façon il n'y a aucun risque de péter quelque chose. Par expérience pour réguler de 33v vers 15v avec un 7815T ou K qui délivre 1 ampère, on doit être vers les 400 à 500mA de courant utile. Comme on a besoin que de 200mA ça marchera, c'est juste une question de rendement et d'élégance.
LowTide
berl
berl
philrud
Citation de berl :
Input Voltage (VO = 5V, 12V and 15V) 35V
http://pdf1.alldatasheet.com/datasheet-pdf/view/9046/NSC/7815.html
Effectivement ,dans la data ils disent 35V en entête de présentation ,mais sans préciser les conditions .
Juste au-dessous (dans le tableau)avec les conditions de tests décrites pour un régulateur de 15V à qui on tire 1 ampère qui dissipe donc 15W ,alors la tension max en entrée est de 30Volts .On peut aussi voir que pour un régu de 12V ,à qui on tire 1 ampère ,la tension d'entrée maxi est de 27V ,etc... Pour dire que des fois faut se méfier des chiffres aguicheurs ...
Mon soundcloud Good times !
[ Dernière édition du message le 29/12/2014 à 20:02:15 ]
Franckapik
Sinon, même si ce que vous dites m'interesse pas mal, je sais que j'ai toujours l'alternative de séparer vumetre et ampli... car ayant un transfo de circuit imprimé, au pire je peux toujours mettre deux entrées 250V, ca serait bizarre, mais pour une premiere construction en electronique, toujours ca de fait
Autre question : ya autant de même problème pour une sortie jack à balancer vers l'ampli et vers le vu metre ? On divise pas ca comme ca non plus ?
berl
Effectivement ,dans la data ils disent 35V en entête de présentation ,mais sans préciser les conditions .
Juste au-dessous (dans le tableau)avec les conditions de tests décrites pour un régulateur de 15V à qui on tire 1 ampère qui dissipe donc 15W ,alors la tension max en entrée est de 30Volts .On peut aussi voir que pour un régu de 12V ,à qui on tire 1 ampère ,la tension d'entrée maxi est de 27V ,etc...
Mais qui a parlé de tirer 15w ??? Pas moi :
J'ai calculé la dissipation avant même de proposer le 7815. Ici ça passe, point.
Il suffisait de lire mon post jusqu'au bout avant de partir sur des limitations qui n'en sont pas pour 200mA et qui sont en effet réelles pour 1A. Et sans objet ici, vu qu'il y a un 7812 à suivre
Bernard
http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...
LowTide
Philrud a raison quand il parle de simplifier avec le 2n2222 en régulateur. On peut même aller plus loin et se brancher directement sur le 16v puisque ce n'est qu'une résistance qui nous donne cette tension. En plus on a le 2200uf qui lissera un peu les variations de tension.
Aller zou, direct sur le 16v et on en parle plus
LowTide
berl
Bernard
http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...
[ Dernière édition du message le 29/12/2014 à 23:16:33 ]
philrud
Citation de berl :
Bah
Excellentissime berl !
Mon soundcloud Good times !
Franckapik
Bon en effet, je pense que mon voltmetre était défectueux, avec un tout nouveau flambant neuf, je refais les mesures et obtiens :
-23,5V en sortie de transformateur.
-15.4V au niveau de la diode D12 qui est en sortie du circuit de redressement/régulation ?
Alors qu'en pensez-vous ? Il est possible de repiquer un fil la dessus vous croyez ?
Franckapik
