Sujet de la discussion Posté le 11/03/2015 à 21:38:51Traceur de courbe : Utracer 3+
Bonjour à tous !
Voilà, je me décide finalement à ouvrir ce sujet car, pour noël je me suis fait un petit cadeau... Je me suis offert le kit du Utracer 3+ que je viens de le finir (210,00€ le PCB et les composants qui le peuple !)...
Pourquoi ce petit caprice de ma part ? (car honnêtement, c'est un peu disproportionné pour mes besoins ! )
5 raisons à cela:
- La première m'est venu en consultant les courbes du tube 5718 https://frank.pocnet.net/sheets/181/5/5718.pdf qui sont inexploitables lorsque l'on souhaite les utiliser pour choisir la polarisation du tube (tracer la droite de charge) qui servira pour une amplification de micro dont le courant de plaque est de l'ordre du mA.
- La seconde est pour obtenir les courbes de pentodes montées en triode que parfois l'on à du mal à trouver voir qui parfois n'existent pas.
- La troisième raison est d'appairer facilement et à coup sûr deux tubes à une tension voulue (des tubes sont parfois vendu appairés... Lorsqu'on les vérifie dans leur contexte d'utilisation on peut être parfois surpris ! )
- La quatrième raison est d'avoir la courbe réelle du tube que je compte utiliser et non les courbes génériques des datasheets que l'on ne retrouve pas forcément avec les tubes neufs construits de nos jours.
- La dernière, et pas des moindres, l'envie de réaliser ce projet qui devrait m'aider pour d'autres car accros au DIY !
Alors, si certains se pose la question de franchir le pas, de la complexité de la réalisation du projet, etc... Ben, je l'ai fait plutôt facilement ! et si vos questions ne sont techniquement trop poussées (sur le site, la conception est très bien expliquée si l'on cause la langue de Shakespeare), je tenterais d'y répondre avec plaisir !
L'historique de la construction et les photos vont suivre !
Voilà, je me décide finalement à ouvrir ce sujet car, pour noël je me suis fait un petit cadeau... Je me suis offert le kit du Utracer 3+ que je viens de le finir (210,00€ le PCB et les composants qui le peuple !)...
Pourquoi ce petit caprice de ma part ? (car honnêtement, c'est un peu disproportionné pour mes besoins ! )
5 raisons à cela:
- La première m'est venu en consultant les courbes du tube 5718 https://frank.pocnet.net/sheets/181/5/5718.pdf qui sont inexploitables lorsque l'on souhaite les utiliser pour choisir la polarisation du tube (tracer la droite de charge) qui servira pour une amplification de micro dont le courant de plaque est de l'ordre du mA.
- La seconde est pour obtenir les courbes de pentodes montées en triode que parfois l'on à du mal à trouver voir qui parfois n'existent pas.
- La troisième raison est d'appairer facilement et à coup sûr deux tubes à une tension voulue (des tubes sont parfois vendu appairés... Lorsqu'on les vérifie dans leur contexte d'utilisation on peut être parfois surpris ! )
- La quatrième raison est d'avoir la courbe réelle du tube que je compte utiliser et non les courbes génériques des datasheets que l'on ne retrouve pas forcément avec les tubes neufs construits de nos jours.
- La dernière, et pas des moindres, l'envie de réaliser ce projet qui devrait m'aider pour d'autres car accros au DIY !
Alors, si certains se pose la question de franchir le pas, de la complexité de la réalisation du projet, etc... Ben, je l'ai fait plutôt facilement ! et si vos questions ne sont techniquement trop poussées (sur le site, la conception est très bien expliquée si l'on cause la langue de Shakespeare), je tenterais d'y répondre avec plaisir !
L'historique de la construction et les photos vont suivre !
Je suis CHARLIE
Taffer
1526
AFicionado·a
Membre depuis 18 ans
11 Posté le 12/03/2015 à 13:51:13
Maintenant, le but est de mettre tout cela en boite !
Pour ce faire, j'ai choisi, comme beaucoup d'autres, une mallette que j'avais acheté une bouchée de pain en prévision de ce projet :
A laquelle j'ai ajouté des cornières sur lesquelles je pourrais fixer la plaque qui servira de support à tous les éléments du lampemètre traceur de courbes (support de tube, fixations, câblage, etc...)
PS : Les cornières sur les photos sont en alu... Je les ai changé par d'autres en acier car, le taraud dans l'alu à rarement une très longue vie...
J'ai donc récupéré une épaisse plaque en alu qui provient d'un planché d'un ancien gradin sur laquelle j'ai dessiner la disposition de tous les futurs éléments et moyens de fixations
Et c'est parti pour les perçages dont voici le rendu final !
Pour ce faire, j'ai choisi, comme beaucoup d'autres, une mallette que j'avais acheté une bouchée de pain en prévision de ce projet :
A laquelle j'ai ajouté des cornières sur lesquelles je pourrais fixer la plaque qui servira de support à tous les éléments du lampemètre traceur de courbes (support de tube, fixations, câblage, etc...)
PS : Les cornières sur les photos sont en alu... Je les ai changé par d'autres en acier car, le taraud dans l'alu à rarement une très longue vie...
J'ai donc récupéré une épaisse plaque en alu qui provient d'un planché d'un ancien gradin sur laquelle j'ai dessiner la disposition de tous les futurs éléments et moyens de fixations
Et c'est parti pour les perçages dont voici le rendu final !
Je suis CHARLIE
BigDadProd
1251
AFicionado·a
Membre depuis 18 ans
12 Posté le 12/03/2015 à 14:02:35
Taffer
1526
AFicionado·a
Membre depuis 18 ans
13 Posté le 12/03/2015 à 14:27:43
Citation :
Jolie !
Merci Monsieur !
Le choix du brochage en fonction des différents tubes :
Il y a plusieurs façon de réaliser les différents brochages.
Par exemple, sur le Hickok de berl cela se fait via des switchs rotatifs permettant de router la HT, le bias, le chauffage, etc... Bref, les différents câblages en fonction des différents tubes
D'autres le font avec une multitude de switchs on/off:
Pour ma part, j'ai choisi la solution que le concepteur a appliqué pour son Utracer.
Les mini-fiches bananes (2mm) ! comme sur cet exemple :
http://ijl.fi/laitekuvia/utracer/utracer_tekstitykset_2.jpg
Je trouve que c'est la solution la plus économique et surtout la plus polyvalente car elle permet toutes les combinaisons de brochage possible ainsi que de connecter des solutions externes, aux différentes broches des tubes, que l'on n'avait pas forcément prévu au premier abord ! Par exemple, connecter facilement les subminiatures avec des câbles "pince croco- fiche banane" ou encore un support de tube que l'on ne possédait pas lors de la réalisation

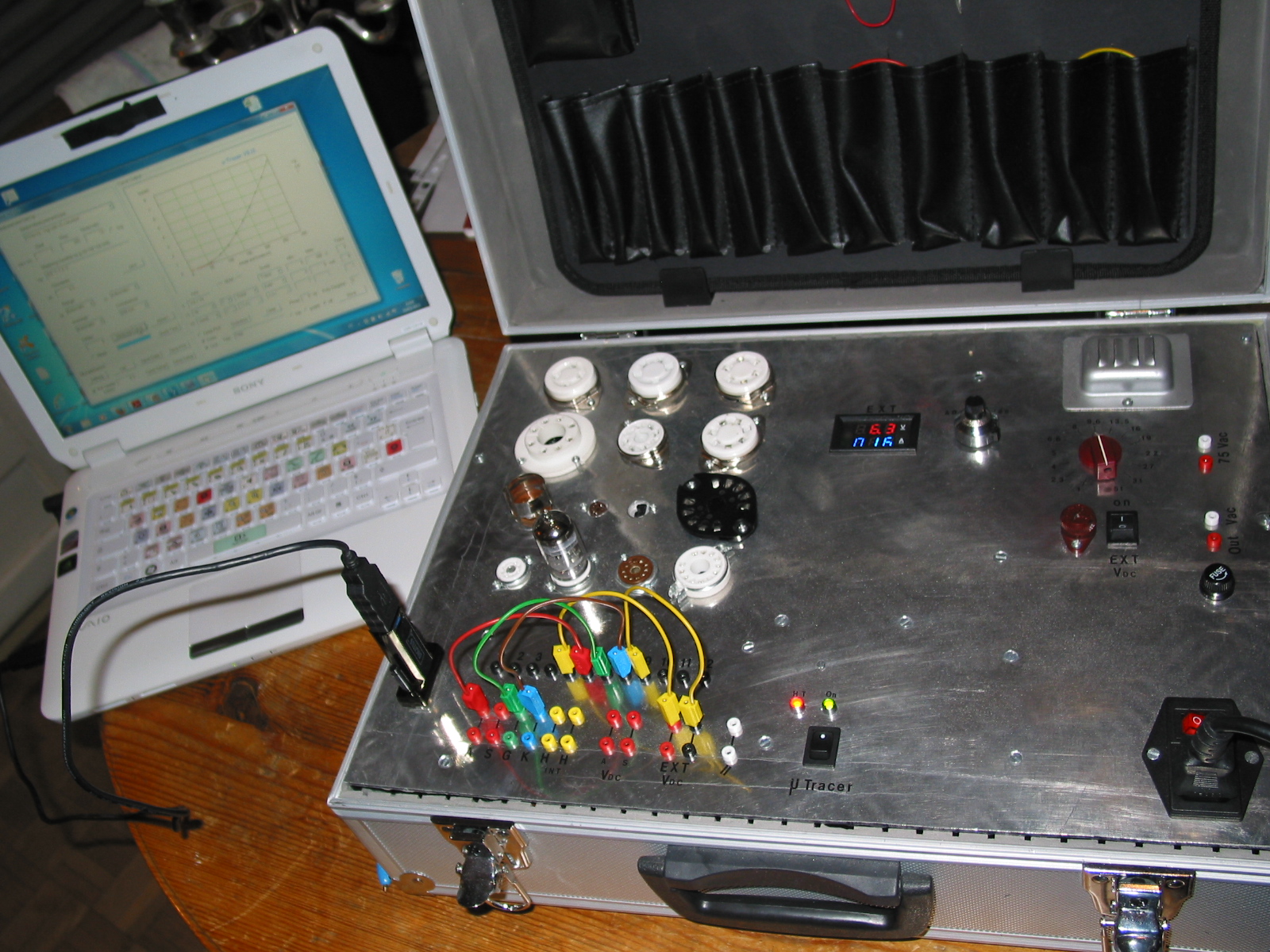

Donc, pour ma part, voici ce que ça rend sur mon "planché de gradin" !
En haut à droite de la photo, on peut voir un cache de transfo, un ampère-voltmètre, un potentiomètre, un switch etc... C'est l'implantation de mon alim externe !
Je suis CHARLIE
[ Dernière édition du message le 12/03/2015 à 15:19:06 ]
Rémy M. (chimimic)
14200
Modérateur·trice thématique
Membre depuis 22 ans
14 Posté le 12/03/2015 à 18:37:04
Bravo !
Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com
berl
10919
Membre d’honneur
Membre depuis 20 ans
15 Posté le 12/03/2015 à 19:04:11
Yes bravo !
Le cache de transfo et le transfo en-dessous, c'est celui d'un lampemètre Eurelec, pas vrai ? J'ai le même (mon premier !)
Le cache de transfo et le transfo en-dessous, c'est celui d'un lampemètre Eurelec, pas vrai ? J'ai le même (mon premier !)
Bernard
http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...
Taffer
1526
AFicionado·a
Membre depuis 18 ans
16 Posté le 12/03/2015 à 21:17:32
Citation :
Le cache de transfo et le transfo en-dessous, c'est celui d'un lampemètre Eurelec, pas vrai ? J'ai le même (mon premier !)
Exacte cher Monsieur !
J'avais effectivement acheté un lampemètre Eurelec V2 non finalisé aux enchères sur ebay pour 40,00€ (même pas le prix du transfo ! )il y a quelques temps !
Je l'avais acheté principalement pour ce transfo et ses multiples secondaires, ainsi que pour le sélecteur qui l'accompagne.
Mais, Berl (ou quelqu'un d'autre qui connait aussi ), vu que tu connais ce lampemètre, saurais tu combien de VA il fait ce transfo ? Je n'ai pas réussi à trouver cet info...
Donc, Ce transfo est bien la base de mon alim externe !...
J'ai donc câbler la sortie du switch rotatif sur deux embases de fiche banane pour récupérer le courant alternatif sélectionné. Un des secondaires était inutilisé dans le lampemètre Eurelec, je l'ai aussi sorti sur deux embases bananes (il s'agit de 75 Vac)
Puis, afin d'obtenir du courant continu pour le chauffage des tubes ou tout autres besoins, j'ai complété mon alim avec un petit circuit me permettant de transformer et réguler le secondaire sélectionné en courant continu. Ce circuit est à base de régulateur LM317 et d'un potentiomètre multitours de 10K pour ajuster la tension. Je récupère ce courant aussi à l'aide de fiches bananes !
Du coup, j'ai totalement le choix du type de chauffage (AC ou DC), de la tension et aussi de récupérer tout cela pour une autre application si besoin est.
Afin de visualiser la tension ajustée et de mesurer le courant consommé par mon alim esterne, j'ai ajouté un petit voltmetre-ampèremètre en sortie de mon circuit de régulation qui lui même à besoin d'une alim continue qui me sera fournie par un secondaire du transfo et un petit circuit.
Voila ce que cela donne monté en partie:
Voilà pour l'alim.
Reste à implanter les supports de tube !
Je suis CHARLIE
Taffer
1526
AFicionado·a
Membre depuis 18 ans
17 Posté le 12/03/2015 à 21:18:44
x
Hors sujet :Merci Chimimic
Je suis CHARLIE
BigDadProd
1251
AFicionado·a
Membre depuis 18 ans
18 Posté le 12/03/2015 à 21:19:08
Ne va pas dans une gare ou un aéroport avec ca a la main !
Taffer
1526
AFicionado·a
Membre depuis 18 ans
19 Posté le 12/03/2015 à 21:24:33
Citation :
Ne va pas dans une gare ou un aéroport avec ca a la main !
Tu m'étonnes !!! Si je ne m'en sers pas assez, je pourrais toujours rentabiliser l'affaire en louant ma mallette pour des thrillers !
Je suis CHARLIE
berl
10919
Membre d’honneur
Membre depuis 20 ans
20 Posté le 12/03/2015 à 22:35:07
Citation de Taffer :
vu que tu connais ce lampemètre, saurais tu combien de VA il fait ce transfo ? Je n'ai pas réussi à trouver cet info...
Non, mais c'est assez facile à savoir avec la section de fer et une abaque.
A vue de nez je dirais 20VA pas plus.
C'est assez pour donner 2,5A sous 6,3V.
Rien d'indiqué dans le manuel en tous cas.
Bernard
http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...
