Réparation Ampli Monarch 80 - Canal droit HS

  • 24 réponses
  • 4 participants
  • 5 774 vues
  • 4 followers
Sujet de la discussion Réparation Ampli Monarch 80 - Canal droit HS
Salut,

J'ai récupéré en broc un vieux Monarch 80 :aime:, je ne connais pas son age, juste que sa conception date de 1972.

Je l'ai payé 4 Euros et j'aimerai bien lui redonner vie. Après remplacement de la fiche d'alim allemande, il s'allume et le canal gauche fonctionne parfaitement. Le canal droit est plus ou moins muet sur les 2 sorties (Main et Remote), mais pas tout à fait. J'ai bien sur décrassé tous les potards au KF, car c'est souvent ça le problème sur ce genre de matériel, mais cela n'a rien changé. Bon qu'à celà ne tienne, il va falloir mettre : LES MAINS DANS LE CAMBOUIS :-p

image.php

La bête ouverte ! il n'y a pas grand chose dedans. Je suis très surpris de la qualité de fabrication du sélecteur qui fonctionne parfaitement. Tous les potards sont fonctionnels et ont été nettoyés.

image.php

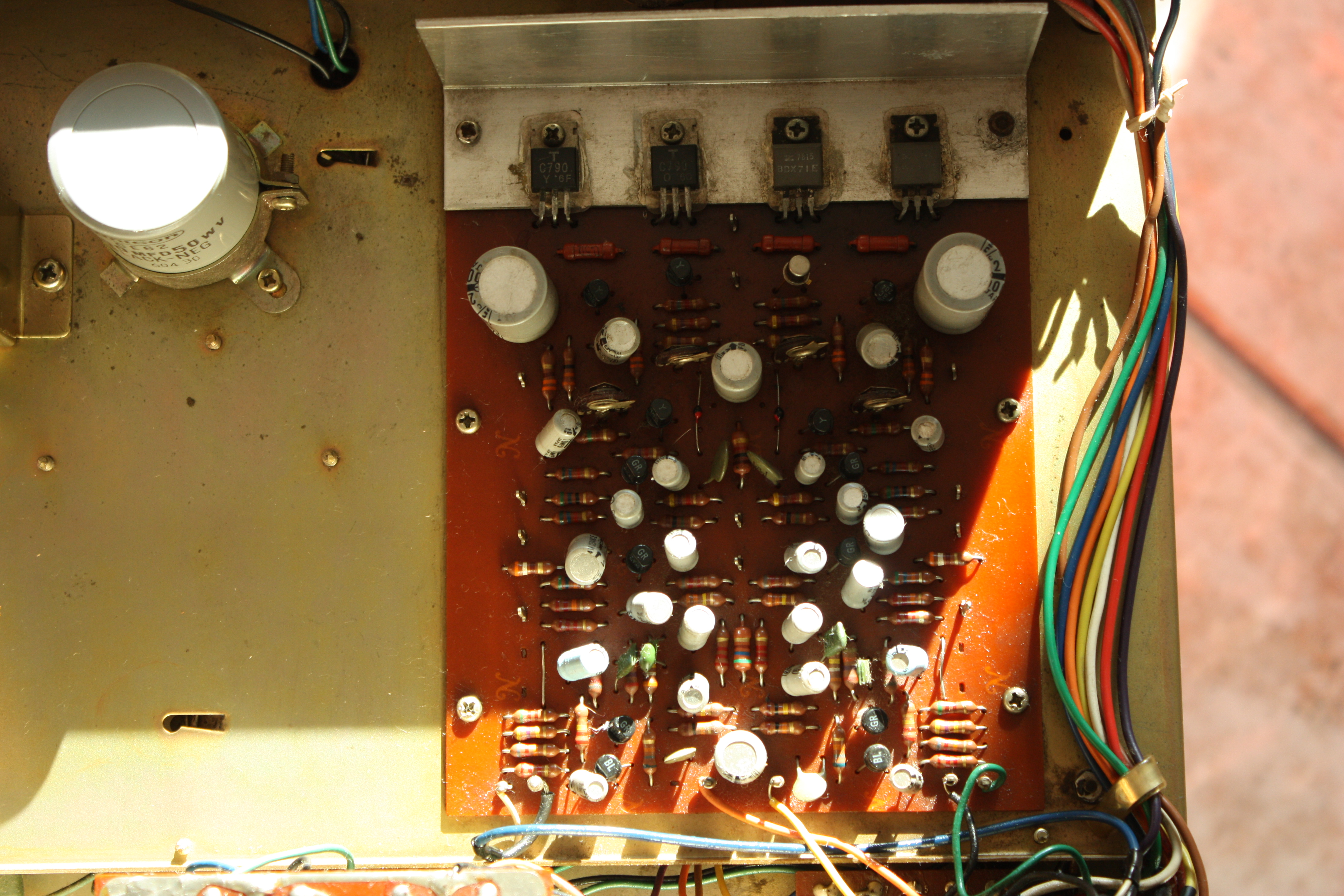

La carte d'amplification :

à gauche, le canal gauche, à droite le canal droit. C'est assez lisible. Le canal de droite à déjà subis une intervention. Les Mosfet ne sont pas les mêmes pour les 2 canaux. Sous la carte, on voit que le canal droit à bien plus chauffé que le gauche car le bakélite est bien noir. On voit aussi que 2 petits transistors sous les Mosfet sont différentes pour le canal droit. La position du potard de BIAS est différente pour les 2 canaux, surement pour compenser la différence de MOSFET. Tout le reste à l'air d'origine et il n'y a pas de condensateur gonflé.

Symptomes :

Le canal de gauche fonctionne parfaitement. Le canal de droite quand à lui, ne va pas bien du tout ! Le son est très lointain et quand je pousse le volume, il y a une sorte de craquement sur quand la dynamique augmente, sur les coups de kick par exemple. Chose étrange, quand j'éteind l'ampli le son à l'air de revenir et s'étouffe jusqu'à ce que le condensateur d'alim soit vide. Il n'y a pas de relais de protection.

Mes compétences en électronique s'arrêtent à l'examen visuel et je n'ai aucune idée de la panne. J'ai passé les Mosfet au testeur de continuité et j'ai des valeurs entre les 2 pattes extérieures.

Canal gauche : 330 Ohms pour les 2 MOS
Canal droite : 1 Ohm pour et 330 Ohm !!!!

Il y aurai donc un Transistor de grillé ???

Les Mosfet du canal Gauche sont des C790 (Y 6F et 0 6C, respectivement, je ne sais pas ce que ces indications veulent dire)

Ceux du canal de droite BDX71E pour celui en court circuit et l'autre est illisible mais semble identique

pensez vous qu'il suffise de remplacer le MOS défectueux pour que l'ampli reparte. Me conseillez vous de remplacer TOUS les Mosfet par des identiques ? D'autres composants pourraient ils être défectueux ?

Quel Modèle de MOSFET dois-je utiliser pour remplacer les anciens ? Certains parlent du TIP41C, pouvez vous confirmer ? O et Y indiqués sur les C790 c'est le gain ? Il n'y a rien d'indiqué concernant le gain sur les BDX71E de remplacement, est-ce que ça peut être la cause de la panne ?

Merci d'avance pour votre retour !
Riton, Spécialiste en Lapalissade depuis 1978

[ Dernière édition du message le 06/03/2016 à 12:25:29 ]

2
sur cet ampli les transistors ne sont pas des FET
ce sont des transistors bipolaires

mais déja tu dois avoir un BDX qui est mort

je te conseille de changer la paire , l'autre a peut-être souffert
à vérifier aussi les résistances vertes à côté des BDX
probablement 0,47 ohm

je lui trouve une certaine ressemblance de la carte principale avec le BST GW30
même schema?
autre chose
3
Salut, merci de ta réponse !

Je ne connais pas le GW30 j irai jeter un oeuil !

Tu penses donc que je dois remplacer les BDX à l'identique ? Vu que ce ne sont pas les transistors d'origine peut etre remplacer les 4 du coup ? Afin que les 2 canaux soient identiques ? Quid du tip 31 à la place ?

Je jetterai un oeuil aux résistances.

Concernant le réglage de Bias j'ai lu quelque part 10mV aux bornes des résistance 0,5 ohm 1W situées juste devant les transistors, que penses tu de cette valeur. J'ai aussi lu qu'il faut régler l'offset avec un oscillo en rentrant une sinusoide, qu'en penses tu ?

Merci en tout cas.
Riton, Spécialiste en Lapalissade depuis 1978
4
les 10mv sur une des résistances de 0,5 ohm ?
valeur classique çà correspond à un courant de repos de 20mA

offset à régler à l'oscillo
c'est le moyen le plus efficace

cet ampli a des condos en série avec la sortie Hp
l'offset se règle à la moitié de la tension d'alim , ampli en charge

la méthode à l'oscillo consiste à mener l'ampli à l'écrêtage et régler l'offset de telle sorte que l'écrêtage soit symétrique

mais tu peux déja vérifier à vide ( pas de signal )
si tu as 50V DC sur l'alim ( le gros condo ) la sortie avant le condo de sortie devrait être entre 22 et 25v
pour les mesures , prends le point commun entre les 2 résistances de 0,5 ohm

si tu as un transistor mort , tu vas trouver soit 0v soit 50 suivant le quel est mort

à vérifier aussi , les "drivers , 2 transistors qui attaquent les bases des BDX
quand aux remplaçants
d'apres les datasheets je mettrais des BDX77
BDX71 apparament çà n'existe pas
çà serait pas BDX77 ?

à lire aussi même si une bonne partie est déja validée
https://www.sonelec-musique.com/electronique_bases_ampli_bf_en_panne.html
5
OK, Merci, Je lirai le tuto Sonelec, ça m’instruira !

J'ai revérifié sur le transistor il y a bien écrit BDX71 !!!

Déjà pour voir si j'ai bien tout compris :

image.php

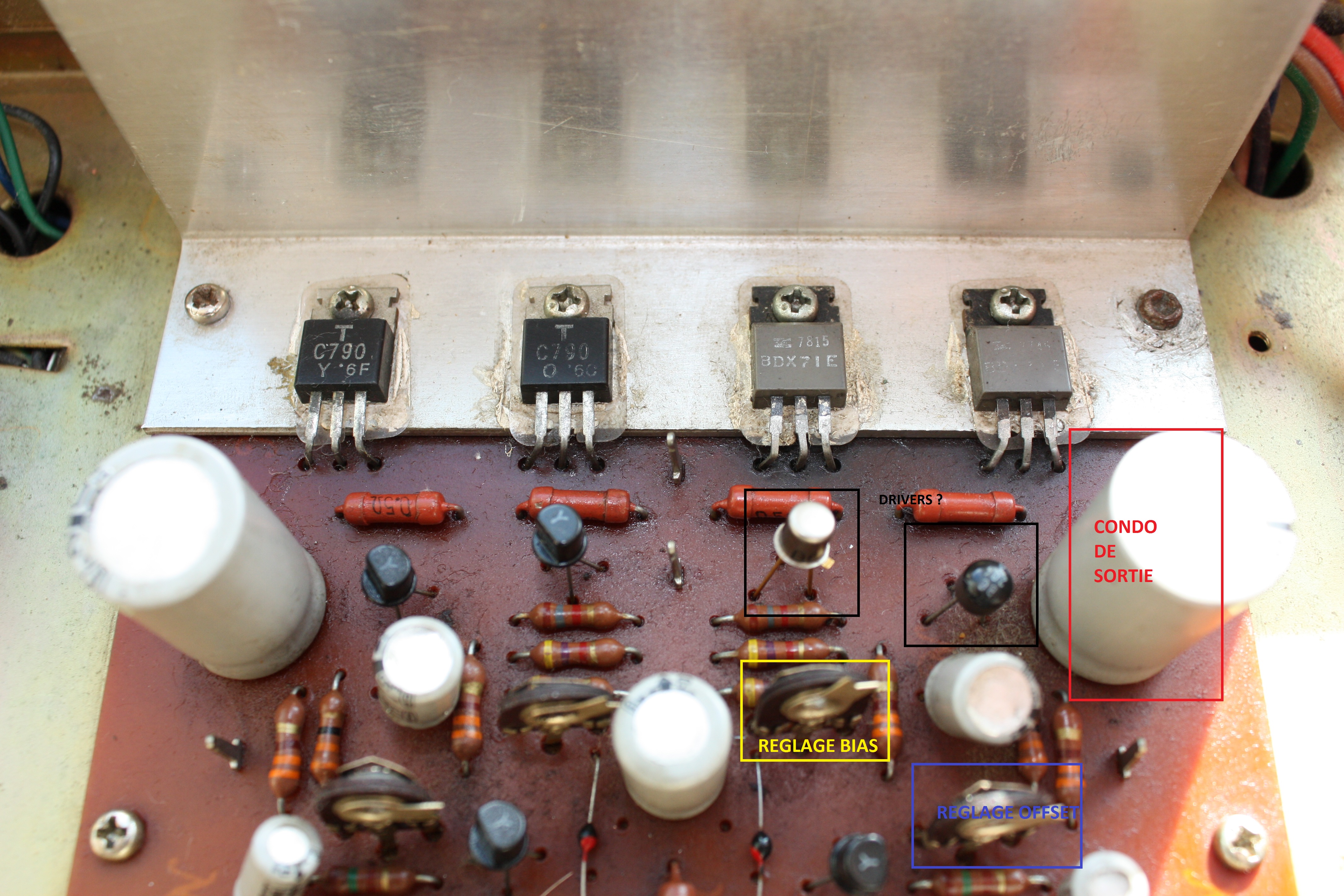

Encadré en noir, les drivers ? Différents du canal gauche, certainement remplacés lors d'une intervention précédente
Encadré en ROUGE, Le condensateur de sortie ?
Encadré en JAUNE, Le réglage de BIAS
Encadré en BLEU, le réglage d'offset

On vois bien sur la photo la référence BDX71E (certainement obsolète, ça date de 1978 on dirait, soit aussi vieux que moi !), quand au canal gauche, les transistors d'origine C790. La réparation effectuée ne devait pas être de très bonne qualité, pour que ça lâche une 2è fois !

Juste une petite question, n'est il pas plus intéressant de repartir d'une équivalence du C790, plutôt que de trouver un équivalent à l'équivalent du C790 de l'époque ? J'ai cherché un peu, mais je peux me tromper vu mes faibles connaissances, mais les 2 C790 sur le canal gauche n'ont pas le même gain (C790-Y et C790-O) qui correspondraient respectivement a des NTE152 (TIP31A) et NTE291 ... mais sur ce coup je ne suis vraiment pas sur de moi !

Pour les mesures :

Je trouve 43V aux bornes du condensateur d'alim.

Entre le point commun de la résistance ou il y a un pin de mesure et le + du condensateur de sortie, je trouve 18,5 V pour le canal droit et 19 V pour le canal gauche.
les transistors seraient donc en état ?

Par contre un des drivers se comportent etrangement., comparativement au canal gauche.

Au tester de diode, je n'ai pas de valeur entre base et emetteur. Ce serait donc ce transistor qui est cuit ? Le BD correspondant au driver qui semble défectueux affiche aussi des valeurs étranges.

Par contre je ne trouve aucune valeur de bias, tension nulle mesurée aux bornes de chaque résistance 1W 0,5W peut être que mon multimètre bas de gamme y est pour quelque chose ? Position 200m DCV.
Riton, Spécialiste en Lapalissade depuis 1978

[ Dernière édition du message le 08/03/2016 à 12:50:05 ]

6
pour mettre les choses au clair sur le canal douteux
dessoudes les transisors pour le test

18,5 et 19v pour les 2 canaux, ces tensions sont normales et laissent supposer que les transistors sont bons, à moins qu'un ne soit claqué mais est ouvert, pas en court-circuit

la réparation n'aurait pas été faite il y a 35 ans ?

pas de biais ?
possible
vu la même chose sur un teleton saq408
pas de biais
mis à 10mv mais cen n'était pas stable
ces petits amplis n'ont pas de compensation thermique

possible qu'au bout de 1H tu aies un biais correct sans rien faire pour le canal qui fonctionne

quand à un remplacement des BDX
si recherche , il faudrait partir du gain nominal des 2sc790
O et Y sont des classes de gain
bizarre de trouves 2 classes différentes dans un même canal
O > gain compris entre 70 et 140
Y > gain compris entre 120 et 240 pour IC =0,5 A

le datasheet est trouvable ici:
http://www.alldatasheet.com/datasheet-pdf/pdf/108445/TOSHIBA/2SC790.html

un remplaçant ?
https://www.mouser.fr/ProductDetail/Fairchild-Semiconductor/KSD526Y/?qs=sGAEpiMZZMshyDBzk1%2fWi4G1GLBZKHK1aaGJ%252bHYgaG4%3d

[ Dernière édition du message le 08/03/2016 à 21:24:00 ]

7
Citation :
18,5 et 19v pour les 2 canaux, ces tensions sont normales et laissent supposer que les transistors sont bons, à moins qu'un ne soit claqué mais est ouvert, pas en court-circuit


pas impossible, vu que quand je le mesure à l'ohm-mètre, j'ai 1 Ohm entre la base et l’émetteur et peu importe la polarité alors que ça devrait se comporter comme une diode !!??

Citation :

possible qu'au bout de 1H tu aies un biais correct sans rien faire pour le canal qui fonctionne


J'ai lu quelque part qu'il fallait attendre 10 minutes sur cet ampli effectivement ... j'apprends icon_facepalm.gif

Citation :
la réparation n'aurait pas été faite il y a 35 ans ?


Je ne connais hélas pas l'historique de la bête ... j'avais 1 an XD

Merci pour ton sens de la pédagogie, tu m'aiguilles bien sans tout me mâcher, c'est assez saint !

Je crois que c'est clair maintenant qu'il faut changer ces transistors et ses drivers (par sécurité). Il ne reste plus qu'à trouver une équivalence.

Hélas, je pars en tournée jusqu'à Samedi, donc je continue ça ce week end !
Riton, Spécialiste en Lapalissade depuis 1978
8
j'ai édité le post précédant
9
Citation de riton_lafouine :
Citation :
18,5 et 19v pour les 2 canaux, ces tensions sont normales et laissent supposer que les transistors sont bons, à moins qu'un ne soit claqué mais est ouvert, pas en court-circuit


pas impossible, vu que quand je le mesure à l'ohm-mètre, j'ai 1 Ohm entre la base et l’émetteur et peu importe la polarité alors que ça devrait se comporter comme une diode !!??


çà se reboucle dans l'alim , dans des résistances , éventuellement dans les Hp si ils sont branchés
çà peut se reboucler dans un transistor claqué

en tournée avec big mouth billy bass ?

[ Dernière édition du message le 08/03/2016 à 21:30:53 ]

10
Citation :
en tournée avec big mouth billy bass ?


x
Hors sujet :
Non, avec un autre spectacle dans lequel je fait la vidéo. Billy jouera la semaine prochaine à Sens !


J'ai pas pu résister, j'ai sorti le fer à souder !

un des BDX est cuit. J'ai 1mV entre Base et émetteur au testeur de diode alors qu'il devrait y avoir 0,6V et quelque soit la polarité, du coup, le BDX est passant, et effectivement, j'ai 0,6V entre collecteur et émetteur ! J'aurai au moins compris un truc sur les transistor, même si je ne maitrise pas tout.

Le BC 204 A qui drive le le BDX non défectueux est OK (original 2SA561)
LE BC107B qui drive le BDX défectueux est lui aussi HS il faudra aussi lui trouver un remplaçant !

L'original sur l'autre canal est un (2S)C734, mais je ne trouve pas d'équivalent en boitier T098

à vrai dire je galère bien avec les équivalents.

J'ai comparé les 2 Datasheet que tu m'a fourni et le KSD526Y semble effectivement proche, mais je n'ai pas les clés pour bien décoder les Datasheet. Je vais bien sur respecter les classes de gain à l'identique du canal gauche.

Autre question, les transistors influent ils sur le son de l'ampli. Le canal droit sonnera t'il différemment du gauche si je me contente de remplacer les transistors du canal droit. Y a t'il des transistors qui sonnent mieux que d'autres ? Cette question est peut être bête mais je n'en ai réellement aucune idée.

J'ai aussi simulé une commande juste pour vois comment ça se passe, mais aucun moyen de choisir la classe de gain. J'imagine que c'est important, mais aucun moyen de le distinguer lors d'une commande ni sur Mouser, ni sur RS, comment ça se passe ? ***EDIT*** suis-je bête Je ferai 100 lignes de KSD526R, KSD526O et KSD526Y

Merci en tout cas pour ton suivi éclairé !
Riton, Spécialiste en Lapalissade depuis 1978

[ Dernière édition du message le 09/03/2016 à 01:18:01 ]

11
si commande chez mouser et pareil chez d'autres , prévois de charger ta commande avec d'autres composants
pour Mouser le port devient gratuit au delà de 65€ Hors Taxes de marchandises
20€ autrement

possible que çà soit trouvable sur la baie mais avec un risque de se trouver avec des faux

oui des contrefaçons de transistors circulent
surtout les transistors courants en audio
si tu achètes un 2N3055 ou un MJ15024 sur la baie, 70% de chances de se trouver avec un faux
vu un cas avec des MJ sur un autre forum le mois dernier
marquage non conforme par rapport au datasheet de ON-semi pour des MJ15024
12
OK, 65 euros de transistors, ça va faire une belle brouette, je vais peut être me déplacer chez mon détaillant habituel, même si je perd une matinée en transport !!! puis ils sont tellement gentils chez ST quentin ! (mais ils n'ont pas de KSD526 !
Riton, Spécialiste en Lapalissade depuis 1978

[ Dernière édition du message le 10/03/2016 à 00:20:39 ]

13
J'ai des BC107 en stock, si tu passes dans le coin (RP) je t'en refile.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

14
cool, sympas ! d'autant qu'ils sont classés obsolètes ! Celà dit il en reste quelques un chez ST Quentin.
Riton, Spécialiste en Lapalissade depuis 1978
15
Salut,

Je suis de retour de tournée.

J'ai décidé d'utiliser les KSD256 car dispo chez mouser et tant pis pour les frais de port, par contre ils ont que des Y mais est-ce vraiment grave ? Ce n'est pas dispo chez les détaillants et j'ai beaucoup de mal avec les équivalences, Le TIP31 ne me convainc pas, Hfe bien faible je trouve et dispo uniquement en TIP31C chez mon détaillant. Je compte changer sur les 2 canaux histoire que ça soit équilibré . C'est une tannée de trouver les équivalences ! Alltransistors me donne de listes longues comme le bras et trouver les disponibilités est compliqué.

Il me reste à trouver les équivalents des drivers :

Références originales :

2SA561 Y /2N3468 en remplacement ?
2SC734 Y / KSC945YBU ou KSC1815YTA en remplacement ?

Quel type de pate/graisse thermique dois-je prendre ?

ça fait beaucoup de questions, je sais que je vous prend pas mal de temps pour une réparation simple. C'est vraiment compliqué les équivalences !!!
Riton, Spécialiste en Lapalissade depuis 1978

[ Dernière édition du message le 13/03/2016 à 16:18:24 ]

16
Chez Radiospares le port est gratuit le dimanche pour les particuliers.

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

17
Merci Berl j'avais complètement oublié RS particuliers.

Du coup je suis parti sur du TIP31C (pas de KSD256 chez RS)
BC557BG pour remplacer les 2SA561
BC546B pour remplacer les 2SC734

Et kit d'isolation silicone car pas trouvé de mica.

Je m'en tire pour 9 Euros avec des minimums de commande de 5 pièces, je m'en tire bien et j'aurai du rab.

En espérant ne pas m'être trompé sur les choix. Errare Humanum est

Merci à tous, je vous tiendrais au courant des résultats de la réparation !
Riton, Spécialiste en Lapalissade depuis 1978
18
les 2 transistors en classe Y aucun problème

graisse thermique ?
une graisse thermique blanche d'usage général
pas de pâte à l'argent pour processeur de Pc

n'oublies pas de replacer correctement le mica que tu trouveras sous la semelle des transistors
même chose pour le canon isolant sur la vis
si déterioré , remplace
https://www.mouser.fr/ProductDetail/Aavid-Thermalloy/56-77-11G/?qs=AUZKTHQUMUDXytTC340n%2fA%3d%3d

la graisse thermique ?
trouvable chez Mouser
https://www.mouser.fr/ProductDetail/Wakefield/126-2/?qs=sGAEpiMZZMtFWfonxQb8GUKRBwkGPuxL

probablement trouvable chez l'assembleur Pc du coin mais en précisant qu'il te faut une pâte électriquement isolante

quand je disais 65€ de marchandises chez Mouser pour éviter des frais de ports , çà peut être 2 ou 4 transistors , la graisse thermique puis tu complètes avec des condensateurs , des socles ou fiches Jack ou autres composants et fournitures qui te seront utiles soit pour cet ampli soit pour hacker un autre animal du genre de Billy

[ Dernière édition du message le 13/03/2016 à 23:28:27 ]

19
Coucou !

J'ai l'honneur de vous annoncer que le Monarch Model 80 est de nouveau fonctionnel grâce à vous !

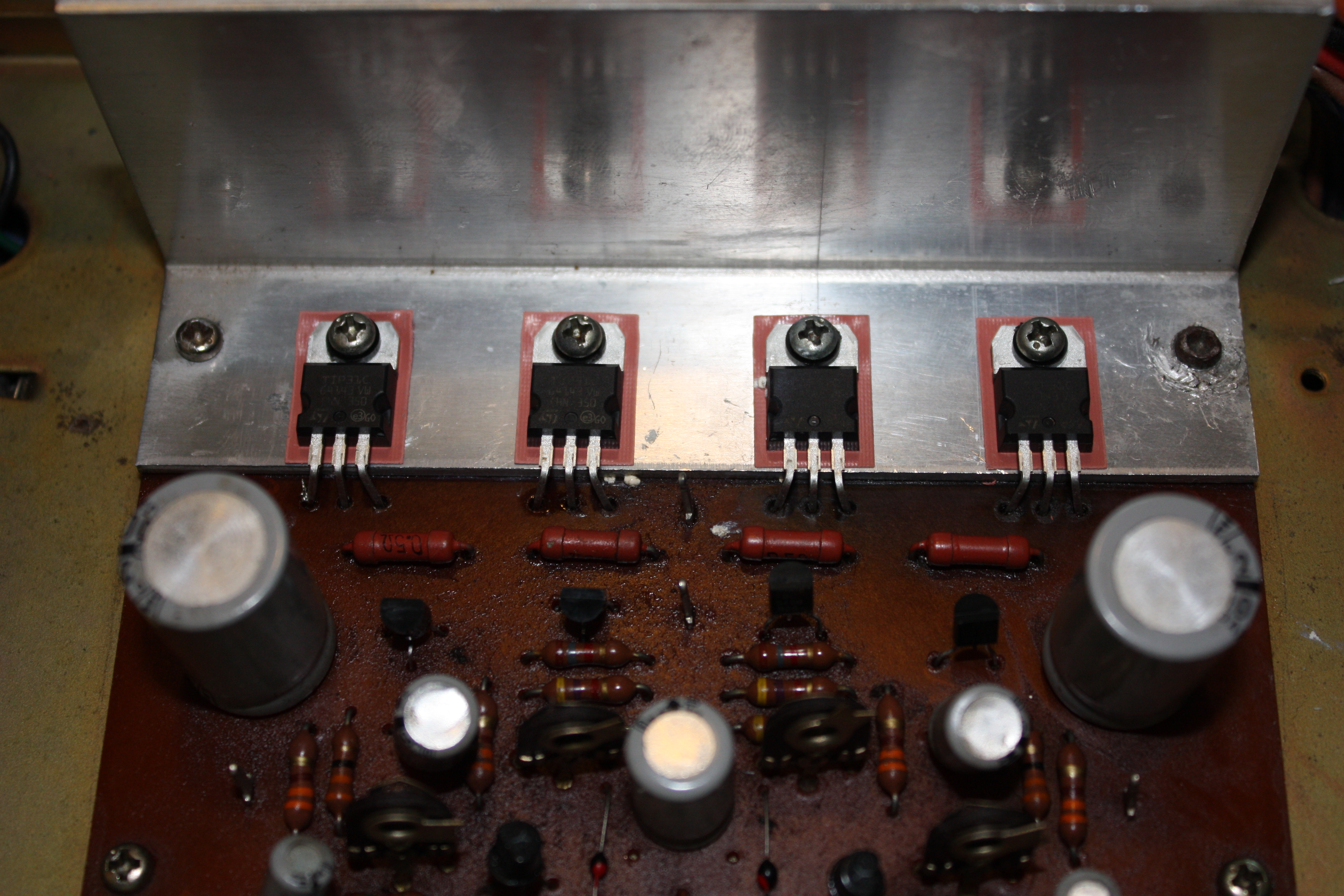

Remplacement de tous les transistors de puissance par des TIP31C et de tous les drivers.

image.php

Les deux canaux fonctionnent, il ne me reste plus qu'à régler le Bias (il est en chauffe) et l'offset.

Vu que je n'ai pas d'oscillo ni de GBF je vais régler la tension de sortie à la moitié de la tension d'alim et roule raoul, ça devrait le faire. Je n'ai pas testé sur de vraies enceintes, mais simplement sur les satellites d'un acoustimass, je ne sais donc pas ce que ça donne sur les basses, mais le son dans les satellites était vraiment prometteur !

Merci à tous ! la bête est repartie pour des années de bons et loyaux services !
Riton, Spécialiste en Lapalissade depuis 1978
20
Une dernière question concernant la tension d'offset

Juste pour savoir si je prend la mesure au bon endroit !

Je mesure entre le pour commun des deux canaux au milieu du circuit, ce qui correspond à la 1 ère résistance de 0,5 ohms au + du condensateur de sortie.

Je trouve pour un canal 20,6 Vdc pour une tension d'alimentation de 42Vdc . par contre pour l'autre canal je n'arrive pas à monter à plus de 19,6 Vdc. Les valeurs sont elles dans une tolérance suffisante. Quand au bias, j'ai bien 10mV désormais.

Merci à tous... Je vais bientôt pouvoir fermer la bête !
Riton, Spécialiste en Lapalissade depuis 1978

[ Dernière édition du message le 16/03/2016 à 12:55:09 ]

21
super
20,6v et 19,6 V pour les 2 offset
OK il peut fonctionner avec ces valeurs

42V pour l'alim , c'est à vide ?
à pleine puissance çà descendra un peu

je conseillerai de mettre les 2 offsets à 19,5v

puis éventuellement des condos neufs si tu est décidé
22
oui, les 42v c'est à vide.

Je l'ai fait tourner tout l'aprem à volume modéré sur une paire de Ditton 100 et il marche bien et ne chauffe pas exagérément ! Les condos avaient l'air en bon état, tu penses à un re-capage total ou juste certains ?

En tout cas l'ampli m'a l'air de disposer d'une réserve de courant intéressante, ne l'ayant pas poussé je ne sais pas encore jusqu'où je peux l'emmener mais certainement trop loin pour une paire de Ditton 100 =)
Riton, Spécialiste en Lapalissade depuis 1978

[ Dernière édition du message le 16/03/2016 à 21:34:25 ]

23
Les capas de sortie (les grosses) et les capas d'alimentation sont en général celles à remplacer : elles sèchent car elles sont souvent situées là où ça chauffe et ces grosses valeurs vieillissent mal.
Si tu les changes, prends une bonne qualité (Panasonic par exemple) et une température plus élevée si ça ne coute pas trop cher (105°).
Les petits condos chimiques coutent peu cher en général, c'est plutôt le boulot de tous les changer...
Mais oui, si tu comptes t'en servir de cet ampli, change les chimiques ;-)

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

24
OK, il faudra que je trouve l'énorme condo d'alim dans les mêmes dimensions car son montage est assez spécial (clampé sur son diamètre avec le pont de diode soudé directement sur ses pates). Pour les capas de sortie, c'est plus simple !

Et oui, cet ampli va servir car c'est une cadeau pour ma copine qui n'a rien pour écouter de la musique. Donc la platoche de l'autre sujet, un tuner JVC payé lui aussi 4 Euros. Il manque encore la platine CD, mais ça sera aussi "récup" que le reste

Merci en tout cas pour tous vos conseils avisés, je suis très heureux du résultat de cette réparation, et ça, c'est grâce à vous !
Riton, Spécialiste en Lapalissade depuis 1978
25
changer les chimiques , je commencerai pas tous les petits

si tu changes le condo de l'alim

chez Mouser et RS-composants il est possible de trier par les dimentions et la valeur
mais un condo de même valeur pour une même tension sera bien plus petit actuellement

si tu veux conserver le diamètre il es tpossible que tu montes en valeur (passer de 2200µf à 4700µf )
pour l'alim ce n'est pas gênant
éventuellement remplaces le pont de diodes pour un qui supporte plus d'intensité
