Sujet de la discussion Posté le 03/04/2018 à 11:42:41Recherche de schémas Electro Harmonix DRM15 et DRM32 pour implantation d'un clock in / out
Salut tout le monde!
Je suis a la recherche des schémas des drm-15 et drm-32...
Je viens d'acquérir une belle Electro Harmonix Drm-16 ( oui oui, la fameuse BAR des bérurier noir!
), et je voudrai tenter de lui rajouter une entrée "clock in" et une sortie "clock out"
( comme sur certaines drm-15 et drm-32, ses deux petites soeurs ) pour la synchroniser avec le reste de mon matos.
J'ai trouvé le schéma de la DRM 16 :

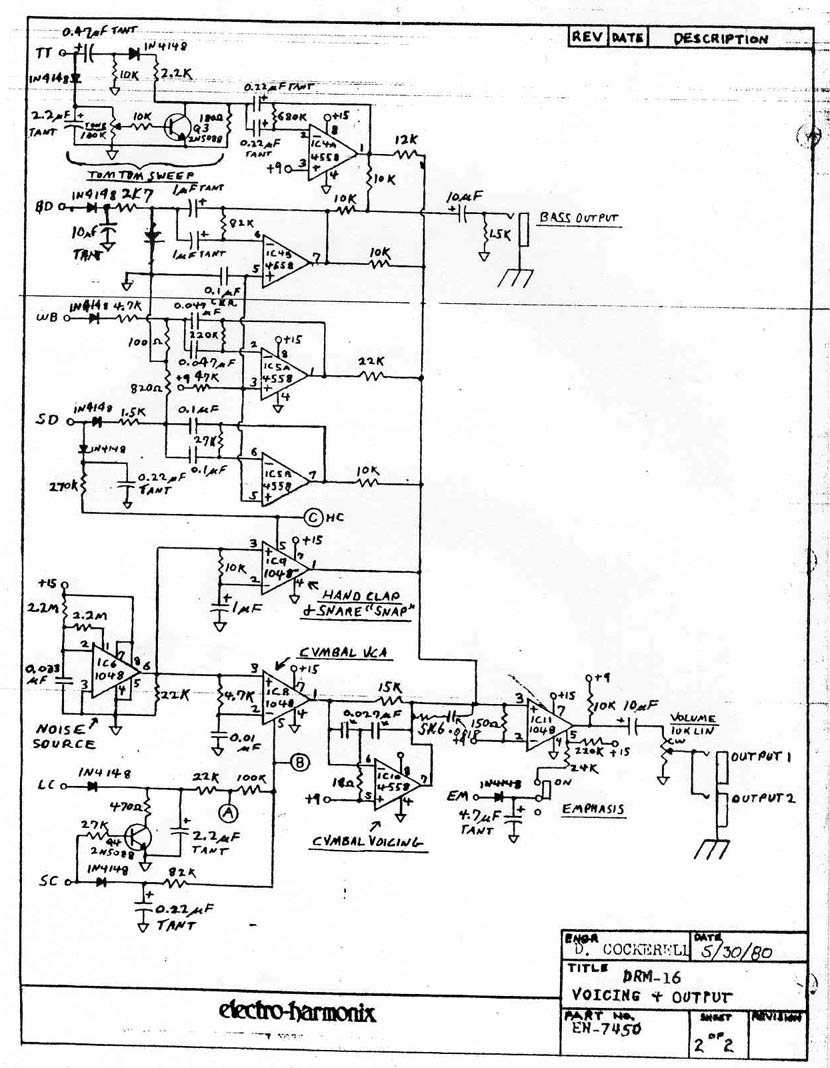

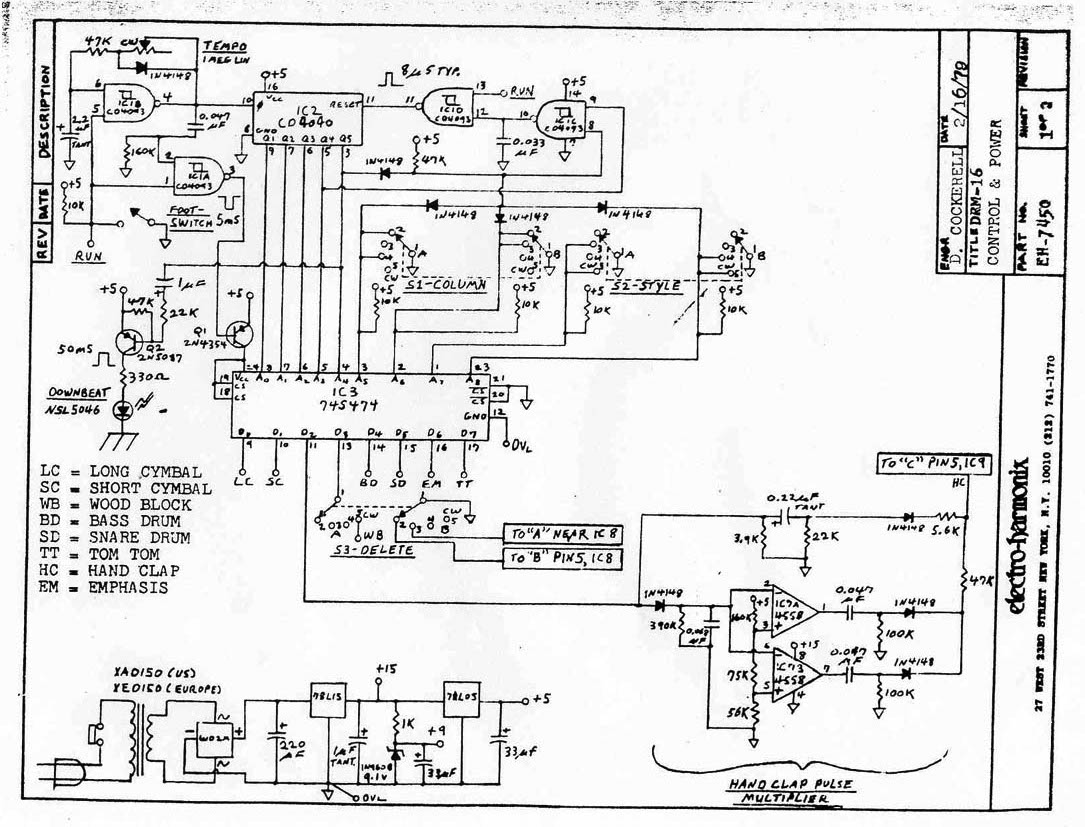

Ducoup j'aimerai comparer avec les schémas des DRM32 & 15 pour voir comment les clocks in & out son implantés dans le circuit, mais impossible de mettre la main dessus sur le net, même après plusieurs heures de recherche...
Ducoup si quelqu'un a ce petit schéma qui traine au fond d'un tiroir... ce serait super!!!
J'imagine que pour le "clock out" cela doit être plus facile que pour le "in"... Mais comme apparement certains ICs sont introuvables dans ces bestioles, j'attend d'être bien renseigné avant de me lancer pour ne pas faire de bourdes.
J'ai aussi dans l'idée de lui rajouter des trigs in pour chaque instruments...
Je pense tester d'injecter des impulsions de +5v aux broches de l'IC3 correspondantes à chacun d'entre eux...
Pensez vous qu'il y est un risque d'endommager cet IC en procédant ainsi?
Si quelqu'un peu m'éclairer se serait top!
Je suis a la recherche des schémas des drm-15 et drm-32...
Je viens d'acquérir une belle Electro Harmonix Drm-16 ( oui oui, la fameuse BAR des bérurier noir!
( comme sur certaines drm-15 et drm-32, ses deux petites soeurs ) pour la synchroniser avec le reste de mon matos.
J'ai trouvé le schéma de la DRM 16 :
Ducoup j'aimerai comparer avec les schémas des DRM32 & 15 pour voir comment les clocks in & out son implantés dans le circuit, mais impossible de mettre la main dessus sur le net, même après plusieurs heures de recherche...
Ducoup si quelqu'un a ce petit schéma qui traine au fond d'un tiroir... ce serait super!!!
J'imagine que pour le "clock out" cela doit être plus facile que pour le "in"... Mais comme apparement certains ICs sont introuvables dans ces bestioles, j'attend d'être bien renseigné avant de me lancer pour ne pas faire de bourdes.
J'ai aussi dans l'idée de lui rajouter des trigs in pour chaque instruments...
Je pense tester d'injecter des impulsions de +5v aux broches de l'IC3 correspondantes à chacun d'entre eux...
Pensez vous qu'il y est un risque d'endommager cet IC en procédant ainsi?
Si quelqu'un peu m'éclairer se serait top!
hugoverken
234
Posteur·euse AFfiné·e
Membre depuis 14 ans
2 Posté le 04/04/2018 à 10:39:00
Hello,
Après quelques essais j'ai trouvé un clock out ( 16 pas par mesures ) en me repiquant sur la broche du milieu du potard TEMPO.
je l'ai relié à la sortie output2 ( que j'ai préalablement condamnée ) avec une résistance de 10k en série.
Je ne sait pas si cela est 100% Safe pour la machine, mais en tout cas ça marche très bien ( pour l'instant )!
Je peu maintenant la synchroniser avec le reste de mes machines grâce au clock in de mon beatstep pro
Je ferai surement d'autres essais plus tard pour tenter de lui ajouter des triggers in et peut être un clock in...
Si quelqu'un a des idées je suis preneur!
A plus!
Hugo
Après quelques essais j'ai trouvé un clock out ( 16 pas par mesures ) en me repiquant sur la broche du milieu du potard TEMPO.
je l'ai relié à la sortie output2 ( que j'ai préalablement condamnée ) avec une résistance de 10k en série.
Je ne sait pas si cela est 100% Safe pour la machine, mais en tout cas ça marche très bien ( pour l'instant )!
Je peu maintenant la synchroniser avec le reste de mes machines grâce au clock in de mon beatstep pro
Je ferai surement d'autres essais plus tard pour tenter de lui ajouter des triggers in et peut être un clock in...
Si quelqu'un a des idées je suis preneur!
A plus!
Hugo
0
sonicdge
1
Nouvel·le AFfilié·e
Membre depuis 4 ans
3 Posté le 30/12/2020 à 21:45:19
hey salu, je suis debutant et pour ma job je suis entreind d'apprendre eagle et je me pratique a faire des schema. j'ai decider de pratiquer sur la drm16, je voudrait savoir sur quel site tu as trouve le plan ou si il y as d'autre info sur la drm16?
merci!
merci!
0
tdbdm
13
Nouvel·le AFfilié·e
Membre depuis 8 ans
4 Posté le 03/10/2025 à 00:05:18
Hello, est-ce que finalement tu as réussi à lui installer un clock in ? Je voudrais également pouvoir synchro la mienne ! Merci
0
tetoskare
104
Posteur·euse AFfiné·e
Membre depuis 10 ans
5 Posté le 20/10/2025 à 12:42:02
Salut,
je ne sais pas si quelqu'un.e ayant essayé sur la machine pourra te donner des infos plus fiables, mais en regardant le schéma il ne me semble pas improbable que tu puisse ajouter un clock in sur la broche 10 du CD4040, là où hugoverken a récupéré son clock out.
Mais vu qu'il y a un peu de bordel autour avec les Nand Gates je dirais qu'il y a peut être plus de chance que ça marche correctement en attaquant l'entrée 6 du CD4093 en se connectant sur le condensateur de 2.2µF, ainsi les pulses sont inversées et font avancer la boite à rythme au bon pas. Qu'en disent d'autres ??
Lien vers une simulation
https://falstad.com/circuit/circuitjs.html?ctz=CQAgjCAMB0l5AWAnC1b0DZxOgDgwOwIBMBAzAmAKxjK5khWSOPNUCmAtGGAFDURiVLGAJYyGXODEhis8NAJVcNDJOIJkBJQS5gkjfjRBkJsgnIQYE5uXZZVeAExOJwYORKk97T9gDMAQwBXABsAF14AJ1sQaxNJOJtmPgB3BKl4r3c5SF507J8M6Sw8grci0jl4vJiqpNkNBuYEAnheAGNZSG8MZmIe2WEQZNh4SGI7aAkB0k0qJAIwMmoGGDgIGD4Ac26pISwB-YsoKHy98D6hkSuyxpt4o8vmO4PsO2GyKlzo65Nv97-XLgca8ADOfy+njMUNOECCoTB7F4u1M4gBaOKL14ACVAbCwFdYS8RmxTi9oI4CmY3m9ib9McRcFJMcTnu1qYdmcVJslOjymoUZDYEIpxuLxQguFJODA+khcJAqGQmQhcEsMGZ1pBNrwAPLFURYBAqkrk-UjR4nKiaWLYvFFeJqhqCEyySnuqjkym-Wg2QkpW01ExIODgnIuoPJcAgBFI85+54XANnAD2sggwYQkBQIKg0E24F46cmzVJua9WxjfBLDCzOYMlbGcEWGGEQnkdgYZF4ZBZIAAYoWIGAJSBuCBwuwALYAB1TvCAA
Selon ce que tu veux brancher dedans il serait sain de protéger un peu le circuit, ici j'ai juste mis une résistance de 3k9 (qui malheureusement introduit aussi un micro délai, probablement pas audible..?) mais quelques diodes pourrait calibrer ta clock dans le 0-5V attendu, même si en théorie les entrées de la Gate sont protégées en interne.
En revanche ça ne gère pas le Reset au début de la mesure, pour ça il faut pousser un peu l'étude et ajouter une autre entrée, mais j'imagine que ça pourrait t'aller dans un premier temps de t'occuper manuellement de lancer la boite sur le premier temps ?
je ne sais pas si quelqu'un.e ayant essayé sur la machine pourra te donner des infos plus fiables, mais en regardant le schéma il ne me semble pas improbable que tu puisse ajouter un clock in sur la broche 10 du CD4040, là où hugoverken a récupéré son clock out.
Mais vu qu'il y a un peu de bordel autour avec les Nand Gates je dirais qu'il y a peut être plus de chance que ça marche correctement en attaquant l'entrée 6 du CD4093 en se connectant sur le condensateur de 2.2µF, ainsi les pulses sont inversées et font avancer la boite à rythme au bon pas. Qu'en disent d'autres ??
Lien vers une simulation
https://falstad.com/circuit/circuitjs.html?ctz=CQAgjCAMB0l5AWAnC1b0DZxOgDgwOwIBMBAzAmAKxjK5khWSOPNUCmAtGGAFDURiVLGAJYyGXODEhis8NAJVcNDJOIJkBJQS5gkjfjRBkJsgnIQYE5uXZZVeAExOJwYORKk97T9gDMAQwBXABsAF14AJ1sQaxNJOJtmPgB3BKl4r3c5SF507J8M6Sw8grci0jl4vJiqpNkNBuYEAnheAGNZSG8MZmIe2WEQZNh4SGI7aAkB0k0qJAIwMmoGGDgIGD4Ac26pISwB-YsoKHy98D6hkSuyxpt4o8vmO4PsO2GyKlzo65Nv97-XLgca8ADOfy+njMUNOECCoTB7F4u1M4gBaOKL14ACVAbCwFdYS8RmxTi9oI4CmY3m9ib9McRcFJMcTnu1qYdmcVJslOjymoUZDYEIpxuLxQguFJODA+khcJAqGQmQhcEsMGZ1pBNrwAPLFURYBAqkrk-UjR4nKiaWLYvFFeJqhqCEyySnuqjkym-Wg2QkpW01ExIODgnIuoPJcAgBFI85+54XANnAD2sggwYQkBQIKg0E24F46cmzVJua9WxjfBLDCzOYMlbGcEWGGEQnkdgYZF4ZBZIAAYoWIGAJSBuCBwuwALYAB1TvCAA
Selon ce que tu veux brancher dedans il serait sain de protéger un peu le circuit, ici j'ai juste mis une résistance de 3k9 (qui malheureusement introduit aussi un micro délai, probablement pas audible..?) mais quelques diodes pourrait calibrer ta clock dans le 0-5V attendu, même si en théorie les entrées de la Gate sont protégées en interne.
En revanche ça ne gère pas le Reset au début de la mesure, pour ça il faut pousser un peu l'étude et ajouter une autre entrée, mais j'imagine que ça pourrait t'aller dans un premier temps de t'occuper manuellement de lancer la boite sur le premier temps ?
0
