DMX vite fait bien fait...

  • 18 réponses
  • 4 participants
  • 1 292 vues
  • 8 followers
Sujet de la discussion DMX vite fait bien fait...
Amis de l’éclairage DMX Bonjour,
Ayant besoin d’une interface pour piloter des projecteurs LED avec on ordinateur à mon boulot, et n’ayant pas de telles interface sous la main, je m’en suis fabriqué une vite fait bien fait avec 3 bricoles. Cette interface est compatible avec les interfaces INTEC Open DMX USB est est construite autour d’un module Convertisseur USB-Série FTDI GT1125 que j’ai acheté chez GOTRONIC, avec un chipset à base de FT232RL. Il vaut mieux que le chipset soit un FTDI original, parce que sinon, on risque d’avoir des problèmes de synchro. Le schéma est hyper simple, il consiste à raccorder un CI Max485 à la sortie TX du module et on a la sortie DMX. Un condensateur de 0,1uF pour découpler l’alim 5 Volt prélevée sur le module, une résistance de 120 ohms en sortie pour servir de bouchon DMX, connecter un fiche XLR Femelle en sortie et le tour est joué. Il suffit alors de télécharger les drivers sur le site de FTDI, https://www.ftdichip.com/Drivers/D2XX.htm, et vous voilà en possession d’une interface DMX opérationnelle. Les logiciels qui peuvent l'exploiter sont open source, tel que FreeStyler ou bien QLC+ et d’autres…
J’ai fait un petit schéma, comme vous pouvez le voir, c’est ultra simple, il y en a pour moins de 15 euros...les-mains-dans-le-cambouis-2785997.jpg

http://www.pierredon.free.fr

2
Bonjour,

Citation :
Il vaut mieux que le chipset soit un FTDI original, parce que sinon, on risque d’avoir des problèmes de synchro


Un FT232 non original pourra même ne pas être reconnu du tout par le système ;)

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

3
C'est pour ça que j'ai donné la référence exacte du modèle que j'ai acheté, parce que j'ai des trucs chinois qui ne marchent pas.

http://www.pierredon.free.fr

4
Salut, merci pour l'astuce ! Ce montage marche très bien avec ola également.
Je n'ai pas bien compris l’intérêt du condo de 0.1uF. N’ayant pas ça sous la main, j'ai fait des essais avec un condo de 1uF et sans condo du tout, ça fonctionne dans tous les cas !?
J'utilise un module max485 rs-485 (avec bornier, resistances, led...) ; vu la taille du montage, mieux vaux se procurer un max485 tout seul.
5
Bonjour,

Citation de dawamss :
Je n'ai pas bien compris l’intérêt du condo de 0.1uF. N’ayant pas ça sous la main, j'ai fait des essais avec un condo de 1uF et sans condo du tout, ça fonctionne dans tous les cas !?
Découplage d'alimentation. Ce condensateur est indispensable pour garantir un bon fonctionnement, quelque soit l'environnement électronique qui stationne autour. Une valeur de 100 nF ou de 1 uF conviennent, mais 100 nF suffisent.

Citation de dawamss :
J'utilise un module max485 rs-485 (avec bornier, resistances, led...) ; vu la taille du montage, mieux vaux se procurer un max485 tout seul.
Cela dépend des besoins. A la base, ces modules sont plutôt fait pour expérimenter et non servir de produit fini. Les borniers simplifient le câblage rapide. Une fois que ton "proto" fonctionne, il peut être plus intéressant en effet d'utiliser un MAX485 (ou équivalent) en boîtier DIP (ou CMS) monté sur le circuit de ton choix.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

6
7
Citation de Rémy :
Découplage d'alimentation. Ce condensateur est indispensable pour garantir un bon fonctionnement, quelque soit l'environnement électronique qui stationne autour. Une valeur de 100 nF ou de 1 uF conviennent, mais 100 nF suffisent.

Merci pour ces précisions !
@Jyvoipabo Cool, je ne savais pas que ce genre de module existait.
Savez-vous si des modules artnet 'diy' sont réalisable ?
8
J'ai amélioré depuis mon interface, j'y ai rajouté une isolation optique à l'aide d'un 6N138 et un convertisseur 5V/5V isolé. Le but est de créer une isolation entre l'ordinateur et le circuit DMX pour éviter les perturbations. L'interface est en marche dans la salle de spectacle dont je m'occupe, accompagnée de QLC+.
S'il y a des demandes, je ferais le schéma...

http://www.pierredon.free.fr

[ Dernière édition du message le 09/05/2021 à 10:35:49 ]

9
@Cpierredon oui, ça m'interrese !
je reviens sur le module "à" jyvoipabo, j'imagine qu'il n'est pas isolé et qu'il ne posséde pas non-plus le fameux condo de 0.1uf ?
10
de fait, mon interface ressemble a celle là, sauf que j'ai opté pour un 6N138 à la place du 6N137, parce que j'avais ça sous la main.
De plus, j'ai rajouté quelques protections en sortie.
J'essaierais de pondre le schéma ce soir.

https://phebusco-led.blogspot.com/p/blog-page_24.html


http://www.pierredon.free.fr

11
Voilà le dernière version de mon interface DMX
je vais travailler sur un PCB, pour l'instant c'est câblé sur du veroboard


http://www.pierredon.free.fr

12
merci pour ce partage ; il semble que le jpg soit de mauvaise qualité, peux-tu le recharger ?
13
Citation de Cpierredon :
j'ai opté pour un 6N138 à la place du 6N137


Bonjour Christian,

- Quelle valeur as-tu donné à la résistance de charge de ton opto 6N138 ? N'as-tu pas des problèmes pour le faire fonctionner à la vitesse spécifique du DMX ? De mon côté, OK avec les 6N137, mais fonctionnement impossible avec 6N138 ou 6N139 qui sont bien moins rapides.

- Ton convertisseur DC/DC B0505 est-il un modèle 1W, 2W ou 3W ? Quelle tension obtiens-tu en sortie de ce convertisseur, pour une tension d'entrée de +5,0 V ?

Merci de tes réponses ;)
Rémy

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

[ Dernière édition du message le 13/06/2021 à 20:05:51 ]

14
les valeurs en 6N138 sont différentes du 137
J'essaierais avec un 137, je dois en refaire une autre, de secours au cas où...
Je pourrais ainsi comparer les deux versions.
Dans l'état actuel, sous QLC+, je suis obligé de limiter les canaux DMX à 256, ce qui dans mon cas est plus que suffisant, sinon, j'ai des petits problèmes de fluidité.
Peut-être cela vient-il de là ???
Je n'ai pas les valeurs retenues sur mon prototype, il est au taf, je regarderais. il me semble que c'est une résistance de 220 ohms entre la pin 6 et 8 du 138

Pour le convertisseur, un modèle 1W est suffisant, il n'alimente que le Max485.
Il faut bien qu'il soit isolé galvaniquement, sinon, il n'a aucun intérêt.
Sa tension de sortie est bien de 5 Volts.


http://www.pierredon.free.fr

15
Merci Christian pour ces précisions.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

16

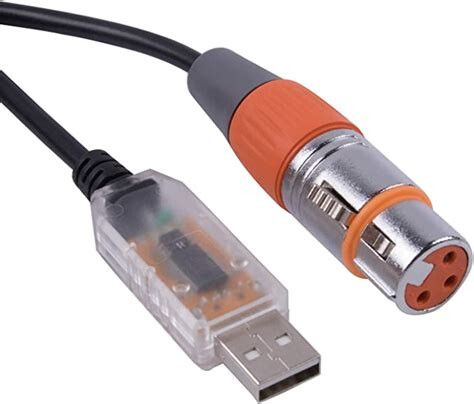

Salut, ayant grillé mon usbDmxDiy, je me suis procuré ça (~15€); après en avoir emprunté (2 différents et fonctionnels) à un pote :
FTDI original (inspecté à la loupe), il n'a pas fonctionné.. jusqu’à hier..
En effet, j'ai mis une résistance entre les plots 1&3:!: de la fiche xlr; et ce module fonctionne alors trés bien.
Je ne comprend pas ce montage; cette resistance devrait être entre les plots 2&3 ?!
bref, ça fonctionne :oo: mais j'aimerais comprendre; si vous avez une idée..
17
Bonjour,

Citation de dawamss :

FTDI original (inspecté à la loupe), il n'a pas fonctionné.. jusqu’à hier..

Impossible de voir à la loupe si le circuit en question est accepté par les récents pilotes FTDI, et je doute fort qu'il s'agisse de ce qu'on appelle un "original"... Mais bien sûr, ce n'est que mon avis.

Citation de dawamss :

j'ai mis une résistance entre les plots 1&3:!: de la fiche xlr; et ce module fonctionne alors trés bien.
Je ne comprend pas ce montage; cette resistance devrait être entre les plots 2&3 ?!
bref, ça fonctionne :oo: mais j'aimerais comprendre; si vous avez une idée..

D'où t'est venue cette idée de placer une résistance (et de quelle valeur) entre broches 1 et 3 ?
Toujours est-il que ce comportement est en effet curieux.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

18
J'avais placé une résistance de 120 ohms.. pour tester.. ça à fini par faire du pas beau dans mon entourage électrique..
La semaine dernière j'ai ressorti ce truc et suite à une sorte de retro-comparatif avec un module tout frais (type:Cpierredon) je me suis rendu compte que les pins RE/DE n'étaient pas au 5V. J'ai fait une bidouille pour les mettre au 5V et finalement ça fonctionne ( après un bon moment à dessouder/souder du cms).
19
Bonjour,

Citation de dawamss :
je me suis rendu compte que les pins RE/DE n'étaient pas au 5V. J'ai fait une bidouille pour les mettre au 5V

Il ne faut pas mettre en même temps les deux broches RE et DE au +5V

Edit du 28/04/2023 : ne pas tenir compte de ce que j'ai écrit. J'étais ailleurs :fou:

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

[ Dernière édition du message le 28/04/2023 à 09:18:02 ]
