Ampli Compact dans une "Ammo Can" (Caisse à Munitions)
- 25 réponses
- 5 participants
- 1 350 vues
- 9 followers
Chris Kazvon
J'avais laissé passé la promo quand ils vidaient les stocks de Vestax VD1000 (faut dire qu'à ce moment là j'en avais pas besoin ^^)
Et là c'est le genre de trucs qui pourrait me servir.
Je veux un ampli qui puisse servir pour les petites soirées (donc pas forcément envie de me trimballer le rack 4U) et comme back up (donc pas envie d'avoir un gros rack pour un truc qui reste dans un coin pendant la soirée), et aussi si jamais il faut sonoriser dehors / une deuxième zone (donc dans ce cas un rack 19" est trop gros et trop voyant)
J'avais vu pas mal de projet de Ghettoblasters dans des "Ammo can", je me suis dit que j'allais repartir du concept mais pour un ampli !
D'autant qu'en terme de gabarit / coût / facilité c'est plus simple, et en plus ça a de la gueule
Pour la partie ampli en elle même, je pensais à la base y rentrer un t.amp e800 que j'aurais désossé, mais j'avais peur au final que ça rentre pas, et il se trouve qu'un membre d'Hornplans vendait un module Powersoft:
https://www.powersoft-audio.com/en/oem-solutions/digimod/#DigiMod%201000
Du coup je l'ai pris
C'est vraiment petit, en fait il serait rentré dans la taille de caisse en dessous je pense.
Mais je garde celle ci, ça me permet de mettre l'ampli à plat au fond (éventuellement surélevé, et de faire mes câblages et de mettre un ventilo proprement sans galérer.
Safety first, on commence par réfléchir à comment verrouiller le truc pour que personne mette les doigts dedans.

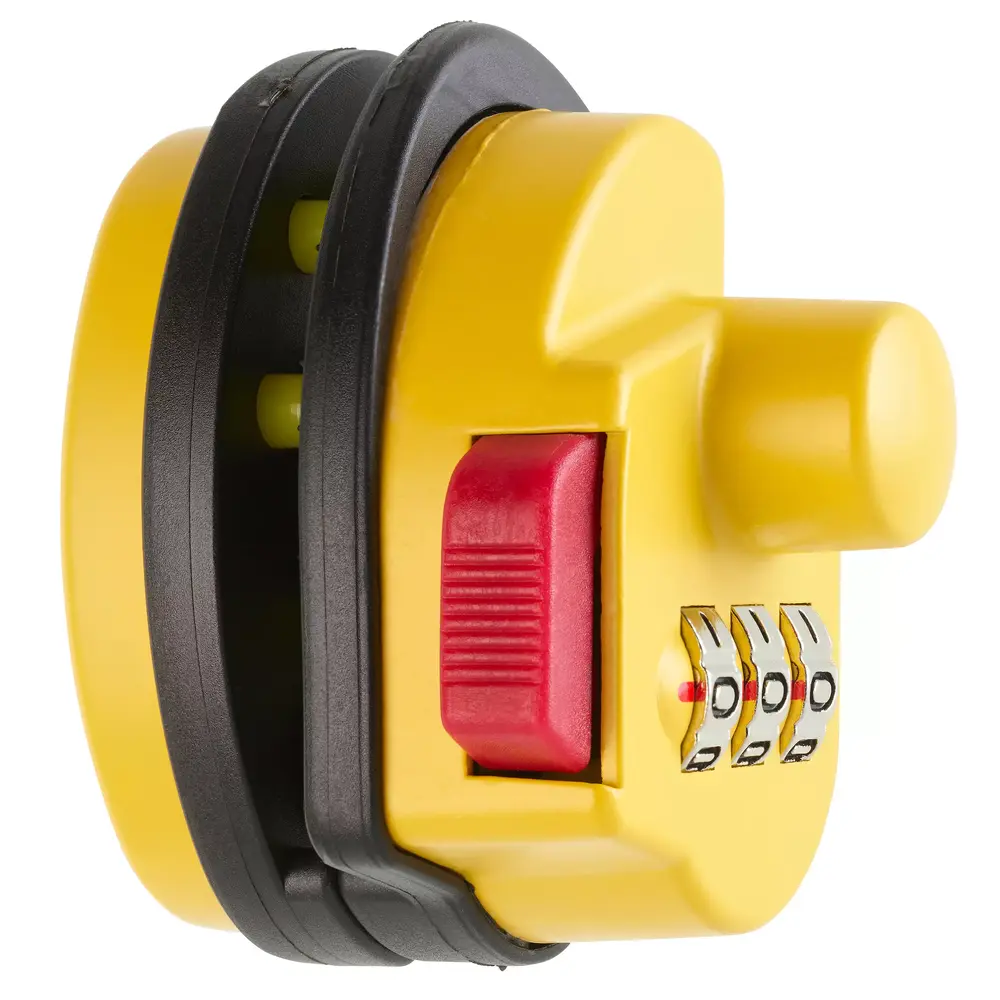

Après du lurquage du net, on trouve des kits hors de prix, alors que la solution est simple: un verrou de pontet
De base c'est pour sécuriser une arme à feu.
En gros y a deux pièces avec un axe cranté sur l'une et un verrou sur l'autre.
10€ chez Décat'
https://www.decathlon.fr/p/verrou-de-pontet-jaune-pour-armes/_/R-p-163371?mc=8372268&gclid=EAIaIQobChMIx4y8mYrr6QIVg53VCh0tYQESEAQYASABEgIqRfD_BwE
Reste à fixer, je ferai ça lundi en profitant du boucan des travaux pour percer tranquille ^^
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
[ Dernière édition du message le 05/06/2020 à 18:29:14 ]
- 1
- 2
Chris Kazvon
j'ai ressorti la bestiole et le manuel pour essayer d'avancer.
C'est moins compliqué que ce que je pensais en fait.
A part les branchements de base, je voudrais juste ajouter un potard pour gérer les entrées.
D'après le manuel
https://www.powersoft.com/wp-content/uploads/2019/01/powersoft_dm_uguide_en_v1.2.pdf
page 5
CN12:
PIN1, SIGNAL GROUND CHANNEL 2
PIN2, BALANCED INPUT + CHANNEL 2
PIN3, BALANCED INPUT – CHANNEL 2
PIN4, OUTPUT TO EXTERNAL VOLUME CONTROL CHANNEL 2,
R Potentiometer = 1KOhm to 2.7Kohm, linear type
(remove J2 placed on pins 1,2 of CN18 to insert external potentiometer)
PIN5, INPUT FROM EXTERNAL VOLUME CONTROL CHANNEL 2,
Je peux vraiment prendre n'importe quelle valeur entre ces bornes? Ou alors le fait de prendre 1kOhms fera que je pourrai pas baisser complètement là où du 2.7kOhms le permettrait ?
Ca ça suffit ?
https://www.audiophonics.fr/fr/potentiometres-potentiometre-lineaire/vrb-100m1-potentiometre-mono-1k-ohm-p-2540.html
Merci
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
Rémy M. (chimimic)
Chris Kazvon
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
Chris Kazvon
Pour l'alim, est-ce que ça vaut le coup de prendre un truc avec filtre ou c'est illusoire comme protection ?
https://www.audiophonics.fr/fr/embases-iec/embase-filtre-secteur-iec-anti-parasitesemi-230v-10a-avec-porte-fusible-p-11613.html
J'ai un peu avancé sur la partie verrou, je mettrai des photos
EDIT: j'ai finalement commandé une version avec interrupteur et fusible (avant de m'apercevoir qu'il y en a déjà un sur l'ampli, tant pis ^^), mais sans filtre, on verra bien !
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
[ Dernière édition du message le 13/08/2020 à 17:48:26 ]
Chris Kazvon
Le perçage pour passer l'axe est pas très beau ^^ mais on s'en fout ce sera caché !
C'est visé à travers:
Dans la partie mobile il y avait juste un perçage, il a fallu agrandir pour que ça passe (je me suis appliqué un peu plus ^^)
Et j'ai percé pour les Speakon
Je devrais recevoir les potards en début de semaine prochaine.
Je pense me choper une LED 12v pour brancher sur un des jumper de l'ampli et avoir un témoin de fonctionnement
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
Will Zégal
Chris Kazvon
Rhaa je vais tout content chercher ma commande Audiophonics à la Poste.
Ils ont oublié de mettre un des deux potentiomètres dans le coli
Je leur ai mailé (en leur disant qu'un envoi dans une enveloppe à bulles sans suivi me va très bien), on va voir
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
Chris Kazvon
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
Chris Kazvon
Me reste à tout percer / installer, j'ai une idée pour mettre l'ampli à mi hauteur.
Je me pose la question du refroidissement.
Il n'y a pas de ventilo dessus, mais un emplacement est prévu.
J'hésite à laisser en refroidissement passif avec juste des trous dans la caisse ou bien à mettre un ventilateur extracteur
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
michel.29
Chris Kazvon
je le plaquerai contre un flanc de l'ammo-can après l'avoir enduit de graisse thermique
oui c'est une possibilité
le châssis de l'ampli et la caisse sont plans
en revanche il faudra que je leste l'autre côté de la caisse ^^
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
Chris Kazvon
On avance les perçages + montage à blanc.
J'avais pas prévu de mettre le combo XLR/Jack dans ce sens, mais je me suis trompé en faisant les trous
Au final je trouve ça mieux une fois que tout est branché
Les trous avec une encoche longue sont pour l'antirotation des potards
On finit tous les trous.
Si y a un seul truc à retenir: achetez vous des bons forets
J'ai attendu d'avoir foiré le trou en haut à gauche pour le faire
Le reste s'est fait impeccable !
On soude et gaine l'alimentation
On soude et gaine le reste:
On met tout dedans
Finalement j'ai placé l'ampli comme suggéré, sur un flanc
On peut voir en haut de la photo une cosse qui se balade, c'est la masse de l'ampli. J'avais pas d'écrou assez petit, j'attendrai d'en trouver un avant de m'en servir en soirée.
Mais même comme ça le risque est faible, on le voit pas mais j'ai pris une cosse de masse dans un des rivets de fixation de la prise, et j'ai poncé la zone de contact.
Et voilà
A la question "mais les rivets des speakon sont dégueulasses non ?"
La réponse est oui
Mes perçages dans la caisse étaient trop gros et l'arrière du rivet qui est censé se coincer pour que la tige casse passait à travers. J'ai bidouillé pour que ça passe et j'ai limé ensuite, tant que ça tient ça me va ^^
On branche, et ça marche !
En revanche, les potards sont étranges.
En partant de la position "mini", j'ai une montée progressive sur 15 degrés, et sur le reste de la course (donc environ 100 degrés) c'est full volume
Mon branchement est bon ?
Par rapport à l'image sur le site de chimimic:
J'ai fait comme ça, c'est good ?
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
[ Dernière édition du message le 31/08/2020 à 19:18:35 ]
michel.29
Chris Kazvon
une crainte
la casse des potars qui sont le seul élément saillant de ce côté
oui mais bon à 2€ le bout au pire c'est pas grave ^^
je voulais trouver des trucs plus courts mais y avait pas sur audiophonics
pas prévu de link sur les entrées ?
un socle jack TRS à côté des socles combo jack-XLR par canal
plus de place ?
je me suis posé la question d'en mettre, mais entre la place manquante et le fait que je m'en sers jamais sur les autres amplis, je me suis dit tant pis ^^
fait un essai de chauffe ?
je ferai un essai ce w-e
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
Chris Kazvon
Will Zégal
Chris Kazvon
Rémy M. (chimimic)
Chris Kazvon
si je prends plus proche de 10k, je risque d'avoir encore du signal qui sort même en étant au mini ?
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
Rémy M. (chimimic)
Car même si la résistance résiduelle en bout de piste est plus élevée avec un pot de valeur nominale plus élevée, la résistance qui "précède" (reste de la piste, soit la totalité) est aussi plus élevée, ce qui fait que le taux de division reste globalement le même.
Les différences s'entendent surtout entre pot de bonne qualité et pot premier prix
Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com
Chris Kazvon
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
Chris Kazvon
je voudrais lancer la commande
je me demandais, ça vaut le coup de mettre trois fois plus cher dans ça:
https://www.audiophonics.fr/fr/potentiometres-potentiometre-alps/alps-rk27-potentiometre-stereo-axe-crante-haute-qualite-50k-ohm-p-10143.html
au lieu de ça ?
https://www.audiophonics.fr/fr/potentiometres-potentiometre-logarithmique/vra-100s50-potentiometre-stereo-50k-ohm-p-2387.html
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
Chris Kazvon
j'ai reçu et monté ceux ci:
https://www.audiophonics.fr/fr/potentiometres-potentiometre-logarithmique/vra-100s50-potentiometre-stereo-50k-ohm-p-2387.html
donc directement sur le chemin du signal.
Je sais pas si c'est pas la bonne courbe, mais bon, autant le comportement est "mieux", mais c'est pas non plus très progressif, il se passe beaucoup de chose sur les 25 derniers % de la course, et pas grand chose avant.
Bon, après, dans l'absolu, l'ampli je m'en sers "potards à fond", donc c'est pas très gênant, c'est déjà bien plus exploitable qu'avant
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
