Quels adptateurs pour se raccorder en triphasé? (Couteau suisse du branchement à posséder!)
- 19 réponses
- 6 participants
- 5 844 vues
- 7 followers
floflorent
87
Posteur·euse AFfranchi·e
Membre depuis 20 ans
Bonjour, sans succés sur un autre post j'en ouvre un plus aproprié.
Je vais m'équiper avec un distributeur de courant pour me brancher en triphasé, en 32A je pense, car plus polyvalent que du 16A à mon avis, bien que je n'aurai qu'une installation lumière moyenne.
Bref, les salles des fêtes n'étant pas toutes équipées en P17, j'ai réuni plusieurs fiches tri, tétra etc ancien modèle pour me réaliser un panel d'adaptateur pour pouvoir me raccorder aux prises d'ancienne génération. Ancienne fiche mâle d'un coté, fiche P17 femelle de l'autre coté.

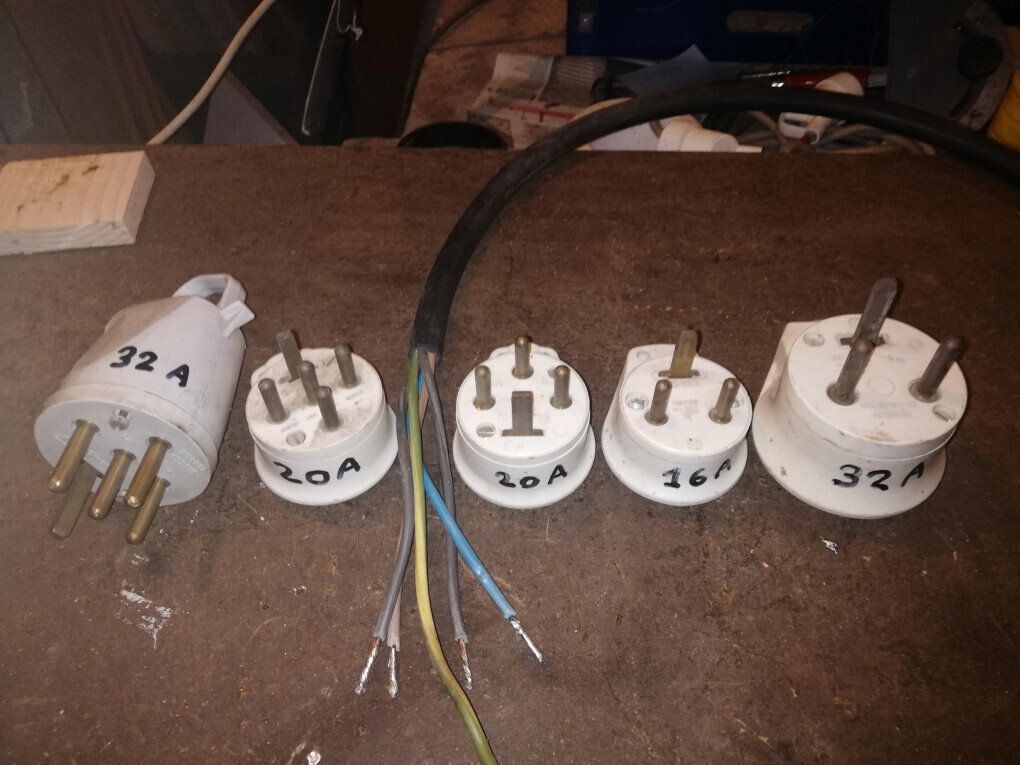

Je vous poste la photo des différentes fiches ancienne génération dont je dispose, afin que vous me disiez avec lesquelles il serait utile de me faire des adaptateurs. Ou me dire lesquelles vous rencontrez le plus souvent.
Merci à vous
Je vais m'équiper avec un distributeur de courant pour me brancher en triphasé, en 32A je pense, car plus polyvalent que du 16A à mon avis, bien que je n'aurai qu'une installation lumière moyenne.
Bref, les salles des fêtes n'étant pas toutes équipées en P17, j'ai réuni plusieurs fiches tri, tétra etc ancien modèle pour me réaliser un panel d'adaptateur pour pouvoir me raccorder aux prises d'ancienne génération. Ancienne fiche mâle d'un coté, fiche P17 femelle de l'autre coté.
Je vous poste la photo des différentes fiches ancienne génération dont je dispose, afin que vous me disiez avec lesquelles il serait utile de me faire des adaptateurs. Ou me dire lesquelles vous rencontrez le plus souvent.
Merci à vous
michel.29
3375
Squatteur·euse d’AF
Membre depuis 16 ans
les 2 de gauche marqués 32A et 20A à 5 broches ( 3~ N et PE) seront utiles
celui du milieu > oublies 3~ sans neutre + PE sauf si tu as un Powersoft X4 ou X8
ces 2 amplis acceptent le triphasé sans neutre
autrement laisse cette prise pour un friteuse ou autre en 400V tri
les 2 de droite en principe prises 230V 20 et 32A mono
à confirmer sur site si tu te trouves devant pareille prise
faudrait pas se trouver avec 2 phases en 400V + PE
utiles pour aller chercher un autre circuit que des prises 16A autre que le circuit alimentant la salle
utile si présence de beaucoup d'éclairage halogène ou incandescence en salle
utile si présence de crêpières, bouilloires, percolateurs... branchés en salle
celui du milieu > oublies 3~ sans neutre + PE sauf si tu as un Powersoft X4 ou X8
ces 2 amplis acceptent le triphasé sans neutre
autrement laisse cette prise pour un friteuse ou autre en 400V tri
les 2 de droite en principe prises 230V 20 et 32A mono
à confirmer sur site si tu te trouves devant pareille prise
faudrait pas se trouver avec 2 phases en 400V + PE
utiles pour aller chercher un autre circuit que des prises 16A autre que le circuit alimentant la salle
utile si présence de beaucoup d'éclairage halogène ou incandescence en salle
utile si présence de crêpières, bouilloires, percolateurs... branchés en salle
Chris Kazvon
17165
Drogué·e à l’AFéine
Membre depuis 14 ans
Al1r
2415
AFicionado·a
Membre depuis 18 ans
Une prise bizarre dans une salle...
Déjà çà sent l'installation vieillote et probablement non conforme aux normes de sécurité pour un usage "non domestique".
Toujours vérifié les documents de réception fournit par un organisme agréé.
Toujours vérifié les tensions aux broches de la prise "source" avec un bon (isolement!) multimètre ou testeur.
Toujours vérifié la terre et les différentiels
...AVANT d'y connecter quoi que ce soit...
En cas d'incendie, de défaut ou d'accident de personnes (éléctrocution), les assurances risquent de se retourner contre vous (organisateurs et prestataires).
Si toutefois tu passe outre, autant avoir du matos sûr... donc aux normes.
Comme Chris, un interface avec une prise 32A CEE est une bonne base polyvalente.
J'ai un petit tableau qui peux aidé à évité des surprises... genre deux phases 380V sur une prise mono
Il y a une protection en cas de défaut de "N" pour un usage en Triphasé 380V qui empêche une propagation du 380V sur les prises 230V
Une collection "de bretelles" feront la conversion entre ton interface perso et les prises de la source ( l'endroit où tu bosse).
. - les deux prises de gauches vers un CEE triphasée femelle 32A (montage étoile 380V 3P + N + T)
. - la prise du mileu est pour une connection 3x230V (montage triangle 230 3P + T) Pas de "N"
Pour ta sécurité...et celle des autres, ne jamais dépasser la consommation maximale des prises côté "source" (16A/3600W 20A/4600W 32A/ 7300W... )
Pour une connection mono (P=UxI)...
Tu peux distribué les deux phases via ta "bretelle" sur les prises de ton interface (en respectant la consommation maxi de la prise "source") come suit:
- Phase 1 --> broche neutre N
- Phase 2 --> Ponté sur Broche L1, L2, L3
- Terre
Pour une connection 3x380V + N + T, le calcul est un peu différent, car le déphasage entre en ligne de compte
https://www.tecnipass.com/cours-electricite-courant.triphase-intro.puissance.tri?page=3
Déjà çà sent l'installation vieillote et probablement non conforme aux normes de sécurité pour un usage "non domestique".
Toujours vérifié les documents de réception fournit par un organisme agréé.
Toujours vérifié les tensions aux broches de la prise "source" avec un bon (isolement!) multimètre ou testeur.
Toujours vérifié la terre et les différentiels
...AVANT d'y connecter quoi que ce soit...
En cas d'incendie, de défaut ou d'accident de personnes (éléctrocution), les assurances risquent de se retourner contre vous (organisateurs et prestataires).
Si toutefois tu passe outre, autant avoir du matos sûr... donc aux normes.
Comme Chris, un interface avec une prise 32A CEE est une bonne base polyvalente.
J'ai un petit tableau qui peux aidé à évité des surprises... genre deux phases 380V sur une prise mono
Il y a une protection en cas de défaut de "N" pour un usage en Triphasé 380V qui empêche une propagation du 380V sur les prises 230V
Une collection "de bretelles" feront la conversion entre ton interface perso et les prises de la source ( l'endroit où tu bosse).
. - les deux prises de gauches vers un CEE triphasée femelle 32A (montage étoile 380V 3P + N + T)
. - la prise du mileu est pour une connection 3x230V (montage triangle 230 3P + T) Pas de "N"
Pour ta sécurité...et celle des autres, ne jamais dépasser la consommation maximale des prises côté "source" (16A/3600W 20A/4600W 32A/ 7300W... )
Pour une connection mono (P=UxI)...
Tu peux distribué les deux phases via ta "bretelle" sur les prises de ton interface (en respectant la consommation maxi de la prise "source") come suit:
- Phase 1 --> broche neutre N
- Phase 2 --> Ponté sur Broche L1, L2, L3
- Terre
Pour une connection 3x380V + N + T, le calcul est un peu différent, car le déphasage entre en ligne de compte
https://www.tecnipass.com/cours-electricite-courant.triphase-intro.puissance.tri?page=3
AL1
floflorent
87
Posteur·euse AFfranchi·e
Membre depuis 20 ans
Al1r
2415
AFicionado·a
Membre depuis 18 ans
Citation :
Pour finir, le cas développé par Al1r en fin de post (ph1 et ph2), on parle bien dans le cas de mes 2 fiches de droite? Avec 2 prises 2 broches qui auraient été alimentés avec 2 phases au lieu d'une phase et un neutre? Car dans ce cas là, j'aurais pas cru possible de s'y raccorder quand même, à cause de l'absence du neutre? (toujours pour ma curiosité perso)
Les deux prises de droites sont des prises "monophasées" avec terre, donc 230V uniquement.
Pour ce genre de prises,
Citation :
Tu peux distribuer les deux phases via ta "bretelle" sur les prises de ton interface (en respectant la consommation maxi de la prise "source") come suit:
- Phase 1 --> broche neutre N
- Phase 2 --> Ponté sur Broche L1, L2, L3
- Terre
Dans ce cas la "source" est une prise 230V monophasée (deux broches plus terre) , l'une faisant office de neutre, l'autre de phase) mais le sens de raccordement n'est pas important ici tant que la terre est bien raccordé à la terre.
voici le schema de câblage du tableau
La bretelle pour alimenter le tableau avec un source monophasée...
AL1
Al1r
2415
AFicionado·a
Membre depuis 18 ans
Citation :
Deux points à éclaircir si je peux me permettre, d'abord si j'ai bien compris, pour notre usage en spectacle, le triphasé sans neutre est à bannir car on serait en tri déséquilibré, en gros réservé aux moteurs triphasés? (cas de la fiche du milieu)quote
De plus en plus rare, mais çà existe toujours, des intallations triphasées 3x230V.
Dans ce cas il n'y pas de vrai "N", seulement trois phases et la terre. C'est une configuration "triangle" mais en 230V.
L1 - 230V - L2
L1 - 230V - L3
L2 - 230V - L3
Je t'invite à faire des recherches sur les schemas de mise à la terre...côté "fournisseur" avec notre copain GGle
AL1
floflorent
87
Posteur·euse AFfranchi·e
Membre depuis 20 ans
Al1r
2415
AFicionado·a
Membre depuis 18 ans
Citation :
Tout est une question de relais ouverts ou fermés je suppose.
En effet, c'est une question de logique...
Pour que le système fonctionne, il faut pousser sur le bouton "start".
Le bouton "stop" est un "emergency".
Les deux boutons agissent sur le relais R1 qui est activé ou non via sa bobine par la présence de courant entre le fil "N" (neutre) et le fil de la phase L1.
Les contacts du relais R1 vont bloquer l'un des relais (R2 ou R3) pour donner la configuration "étoile" (N - L1/ N-L2 / N-L3) ou "triangle" (L1-L2/L2_L3/L1-L3) sur les prises de sortie.
En mode "étoile", la disparition du courant entre le neutre et la la phase L1 relâche le relai R1 qui ouvre le relai R2 -> plus de courant sur les prises de sorties et pas de 380V sur les prises de sorties -> CQFD.
AL1
Schatz
929
Posteur·euse AFfolé·e
Membre depuis 22 ans
Al1r
2415
AFicionado·a
Membre depuis 18 ans
Citation de Schatz :
Il y en a partout en Belgique
C'est le cas chez moi (Gembloux), mais les nouvelles installations sont en 3x380V.
La distribution chez moi est aérienne, à certains endroits dans la ville on peux voir un faisceau 2x230V cotoyer un faisceau 3x380V.
D'expérience, toutes les salles que j'ai fréquentées étaient en 3x380V (même l'installation la plus "crade" que j'ai pu voir).
AL1
floflorent
87
Posteur·euse AFfranchi·e
Membre depuis 20 ans
Bonjour à vous, toujours pas démarré mon activité pour diverses raisons mais ça devrait venir! Bref, je me suis rendu dans la salle des fêtes de mon village pour voir la prise triphasé disponible et tester mes adaptateurs réalisés, j'en ai fait trois (voir photo début du post), les 2 fiches de gauche en 3PH + N 32 et 20A et la dernière à droite PH + N en 32A. Et dans la salle des fêtes sur scène, il n'y en a aucune, il y a juste une 20A triphasé sans neutre! (fiche du milieu sur ma photo).
Je suis en France, donc à priori du 3x20A 380v sans neutre, j'avais cru comprendre que le triphasé sans neutre n'est pas utilisable dans notre cas pour du spectacle? Pourtant j'ai assisté à une pièce de théâtre avec beaucoup de pars et découpes dans cette salle et ils étaient branchés sur cette prise!
J'ai besoin de vos lumières svp, j'aime pas rester sans comprendre!
Je vous mets une photo du type de prise dispo.
Je suis en France, donc à priori du 3x20A 380v sans neutre, j'avais cru comprendre que le triphasé sans neutre n'est pas utilisable dans notre cas pour du spectacle? Pourtant j'ai assisté à une pièce de théâtre avec beaucoup de pars et découpes dans cette salle et ils étaient branchés sur cette prise!
J'ai besoin de vos lumières svp, j'aime pas rester sans comprendre!
Je vous mets une photo du type de prise dispo.
Al1r
2415
AFicionado·a
Membre depuis 18 ans
Citation :
donc à priori du 3x20A 380v sans neutre
Euh! je suis sceptique... je pencherais plus pour du 2x230V, ce qui expliquerait l'utilisation de PARs pour le spectacle...Il ne te reste qu'a prendre un bon testeur (multimètre en position AC pour la mesure 380V et plus) et tester les trous ronds deux par deux.
La broche plate étant la mise à la terre normalement. Si tu mesure un trou rond avec cette broche, tu devrais avoir ~180V et le différentiel devrait déclencher.
Sinon, l'installation n'est pas safe.
AL1
michel.29
3375
Squatteur·euse d’AF
Membre depuis 16 ans
Al1r
2415
AFicionado·a
Membre depuis 18 ans
Citation :
un différentiel ne bougera pas
Bizarre, ce que tu dis là, chaque fois que j'ai fait cette manip, le différentiel a déclenché après quelques secondes.AL1
floflorent
87
Posteur·euse AFfranchi·e
Membre depuis 20 ans
Al1r
2415
AFicionado·a
Membre depuis 18 ans
Citation :
ne serai-t-il pas possible par le biais d'adaptateurs de prendre juste le neutre sur une pc classique 16A qui se trouve à coté?
Tu as autant de chances de faire un court-circuit que de chance que cela marche. En plus, la section des câbles n'est pas forcément la même (16A /20A) et tu n'as plus la protection des disjoncteurs parce que tu te raccorde sur deux lignes différentes.
Il faut aussi regarder comment le tableau général est alimenté.
Seule une mesure sur la prise te donnera une réponse et des certitudes sur la configuration.
AL1
chrismo49
333
Posteur·euse AFfamé·e
Membre depuis 5 ans
Citation de floflorent :
J'ai testé moi même pour mesurer la tension entre terre et phase pour chercher la panne de mon bloc de puissance (autre post) et ça a disjoncté direct au niveau du différentiel, mais c'était un testeur de courant qui fait biiiip et qui allume des voyants pour indiquer la tension, donc ça n'aurait peut-être pas disjoncté avec un multimètre?
La réponse est contenu dans ta question !
Mon conseil : Fous-moi ce truc à la poubelle et investit dans un vrai multimètre de marque reconnue (Metrix, Chauvin Arnoux, Fluke, ... pour les plus connus !)
Un multimètre "sérieux" ça commence à 100-150€ ! Certes si tu ne t'en sert pas souvent ça fait cher, mais dis-toi que ce n'est pas un coût... c'est un investissement !
michel.29
3375
Squatteur·euse d’AF
Membre depuis 16 ans
floflorent
87
Posteur·euse AFfranchi·e
Membre depuis 20 ans
