aide demandée Problème Mise en Rack de Tranches Girardin AM120

  • 12 réponses
  • 4 participants
  • 855 vues
  • 4 followers
Sujet de la discussion Problème Mise en Rack de Tranches Girardin AM120
Hello tout le monde,

J'ai un petit soucis avec mes am120. Je suis en train de racker une paire. Mais voila, j'ai +4VAC (C'est la même fréquence, que celle que fait mon transfo torique en acoustique) en sortie de la tranche, qui font clipper mon converto.
Pour l'alim j'ai fait un pcb de l'alim +24VDC de sonelec. Et j'ai bien la bonne tension en sortie. Les leds de la tranche s'allument correctement.
Est ce que quelqu'un saurait d'où pourrait venir mon soucis ?

Merci :)

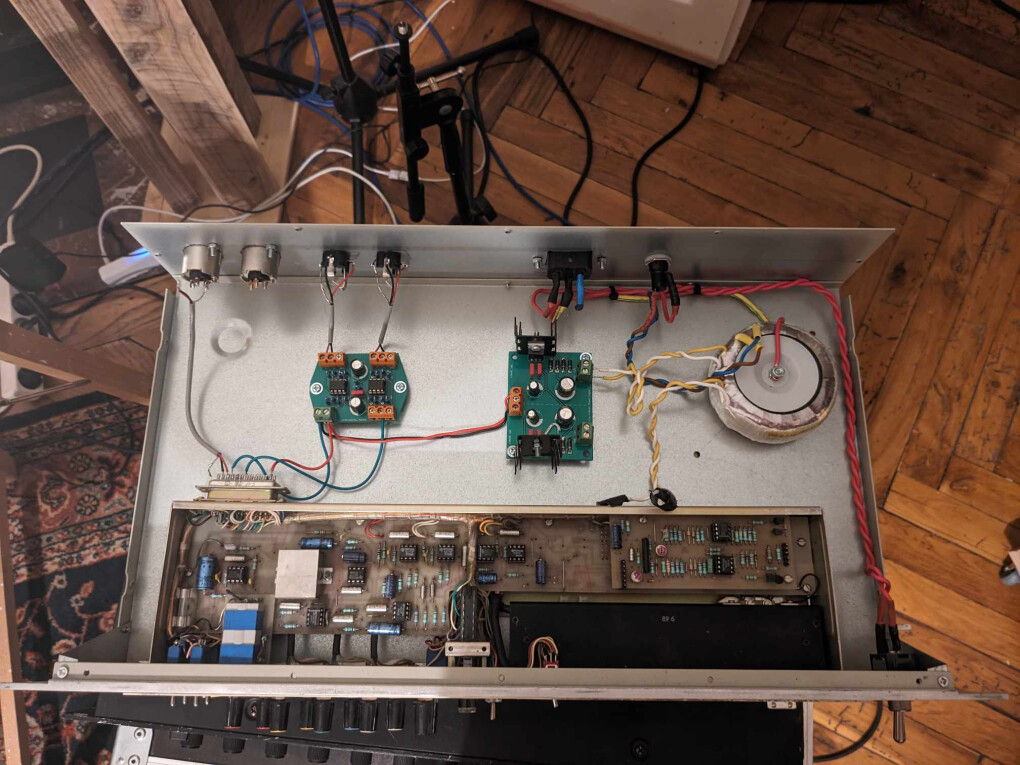

PS: Sur la photo, on voit que mon module de symetrisation est encore cablé. Mais je l'ai enlevé pour tester, et ne pas etre perturbé par cette étape. L'alim va donc directement dans les tranches.
2
une belle erreur sur la fixation du transfo torique
jamais au grand jamais de fil sur la vis de fixation du transfo

la vis constitue un secondaire sortant peut être 200mV mais capable de passer des ampères
seule limites:
la destruction du transfo pour cause de court-jus au secondaire
la fusion du fil si c'était un fil de masse ou son échauffement
l'échauffement de la vis

en pratique si tu n'a pas constaté de dégâts à présent c'est que ce fil est déja trop résistif pour chauffer
mais à coup sûr tu fait passer quelques ampères dans la masse de la tranche et çà se fait amplifier en tension
par le préamp ?
par un autre étage ?

change de place à ce fil rouge qui est pris sur la vis du transfo
en supposant que c'est une masse
mets le autre part sur la caisse du rack

caisse 19" neuve ou recyclage d'un élément de chaîne HiFi ?

[ Dernière édition du message le 20/09/2023 à 00:32:47 ]

3
Hello ! Merci pour ta reponse ! :)

Donc dans l'idée, je peux simplement relier mon câble de masse sur la vis de la fiche IEC ?
Mon rack est tout neuf, il vient de chez Banzai.
4
vu le Mp
toujours ronflette après avoir mis ce fil de masse autre part ?
sur une des vis de fixation du socle IEC OK
mais l'idéal serait une vis dédiée en fond de rack
même si maintenant la source de la ronflette est autre part

quel schéma as tu pris exactement chez Sonelec ?
les symétriseurs n'auraient pas besoin d'une alim symétrique ( +12 et -12 ) avec le 0v référencé à la masse électrique de tes tranches ?
çà suppose secondaire de transfo à point milieu ou création d'une masse fictive
même chose pour les 2 tranches ?
5
Hello ! Yes toujours le meme resultat.

Voici le schema que j'ai suivi: https://www.sonelec-musique.com/electronique_realisations_alim_multiple_007.html
Tu as surement raison, mais j'avoue que masse fictive ca me depasse :) En attendant, j'essaie de faire mes tests sans la symetrisation, en essayant d'avoir le plus clean possbble en asymetrique.

Merci pour ta reponse ! :)
6
le schéma est celui de l'alim multiple faite autour de sections indépendantes
vu tes photos tu aurait monté 2 sections 12V ou 15v DC suivant régulateur utilisé
les 2 sections seraient en série, le 0V DC étant pris au point commun

mais un truc ne va pas
tu n'a branché qu'un seul secondaire de transfo sur une seul des 2 sections
çà laisse supposer que seul le +12V fonctionne
2e secondaire non raccordé ?
si oui branche le à l'autre section ( -12 v)
transfo à 2 secondaires 15V ~ indépendants ?
7
Bonjour Michel,

sauf erreur de ma part, il semble que matebrosse n'a utilisé qu'une seule section 24 V pour la tranche à racker.
Alim 24 V simple, non symétrique.

Le PCB Alim qu'il a utilisé semble prévu pour une double source (sortie +/-V) avec tel ou tel régulateur de tension, mais seule une moitié de circuit est exploitée.

Remarque en marge : comme les deux entrées AC sont bien séparées, on peut certainement utiliser des régulateurs de tension complémentaires (7812/7912 ; 7815/7915) ou des régulateurs identiques (on ne voit pas comment sont couplées les deux sorties DC au niveau du bornier 3 points de sortie DC).

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

[ Dernière édition du message le 27/09/2023 à 06:47:44 ]

8
Hello,

C'est exactement ca. Comme le dit Rémy, je n'ai simplement utilisé qu'un seule partie du pcb, qui ne sert qu'a sortir du 24vDC. L'autres coté sert au 48vDC, mais pour l'instant je ne m'en préoccupe pas.

Par contre je n'ai pas tres bien compris ta remarque Rémy. Où veux tu en venir ? Merci :)
9
Remarque en marge : pas d'objectif particulier ;)

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

10
as tu besoin de l'alim fantôme sur ces 2 tranches ?

pour le reste
change d'alim ou modifie la
il faut une alim symétrique

peux tu confirmer si la carte est bien montée avec 2 régulateurs 7824

modification
si le transfo était un 2x24V , changes le pour un 2x15v, si ce n'est pas fait, risque de destruction des régulateurs

sur la carte remplace les régulateurs 7824 par des 7812
les 7812 ne supportent pas plus de 35V DC en entrée
les 2 sections ( équipées de 7812) seront à mettre en série
le point commun sera utilisé comme 0V pour les tranches
le +12 > alim positive
le "0V" de l'autre régulateur sera l'alim négative
11
Bonjour Michel,
la tranche en question s'alimente avec un simple 24V, pas d'alim symétrique.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

12
curieux pour moi
mais ces tranches seraient 100% transistors discrets ?
pas d'AOP dedans ?
et pas de symétrisation dans la console autrement que pour en sortir ( transfos)

dans ce cas une alim +24 semble logique
mais à priori obligation de prévoir une alim +12 -12 flottante pour les symétriseurs à AOP
flottante ?
sans aucun élément commun avec l'alim +24V des tranches si ce n'est que le 0V

as tu bien tes +24 parfaitement régulés en sortie d'alim ?
as tu plus de 28V sur le condo C1 du schéma Sonelec ?

peut être est tu trop juste avant le régulateur
13
Il n'y a aucune obligation d'utiliser une alimentation symétrique avec des AOP, par contre elles sont recommandées car elle facilitent la conception et, que ce soit avec des AOPs ou du discret, hormis quelques autres petits avantages, elles aident grandement à éviter la contamination du signal par les tensions ou les courants d'alimentation, en séparant le point de référence du signal (la masse) du circuit de retour de l'alimentation (la masse pour les alims simples, la tension négative pour les alims symétriques) - Je ne dois rien t'apprendre la dessus, mais je précise pour les autres lecteurs :clin:)

Le seul prérequis pour le bon fonctionnement d'un AOP, c'est que la tension aux entrées soit situé entre les rails d'alimentation, l'AOP en lui-même n'en à que faire de la masse. Pour les tranches en question, les concepteurs ont du donc trouvé un moyen pour que le signal soit centré autour de 12 volts.

J'ai moi même une console Girardin MT-65 à base d'AOP. L'alimentation c'est du 12 volts, et une masse 'virtuelle' est fournie sur chaque tranche avec un diviseur de tension et un transistor en émetteur suiveur qui fourni donc environ 6 volts. Il y a donc 0V 6V 12V, et pour les AOPs, c'est tout comme si il y avait -6V 0 +6V.

Par contre, pour le module de symétrisation, j'ai pas l'impression qu'il soit conçu pour être utilisé avec une alim simple vu qu'il ne semble même pas y avoir de condos de couplage...

Pour revenir à nos moutons:

- Effectivement d'abord vérifier le bon fonctionnement du régulateur en lui-même, cad à dire débranché de la tranche. (absence d'une tension alternative en sortie)

- C'est quoi cette paire de fils qui sortent du transfos (enfin, on imagine un deuxième enroulement secondaire), mais est ce qu'ils sont bien isolés et pas en contact avec le chassis de la tranche? J'imagine que tu aurais remarqué mais la photo me donne quand même un doute.

- Vérifier le bon fonctionnement du régulateur lorsqu'il alimente la tranche.

- Vérifier ne pas s'être trompé de masse sur le connecteur de la tranche. Et accessoirement la broche pour le 24V. Pour se faire, je recommande de mesurer la résistance (hors tension bien évidemment) entre les broches du connecteur et les broches d'alimentation des AOPs sur la tranche.
Sur les tranches de ma Girardin, il y a deux masses, la masse du circuit, et la masse du chassis... elles sont bien évidemment connectées ensemble dans la console, mais pas dans la tranche en elle même. Si c'est pareil ici et que tu essaie d'alimenter la tranche avec la masse du chassis, ça ne va pas fonctionner. À priori, ça ne devrait pas non plus générer 4VAC en sortie mais bon... Bref, d'où l'intérêt du test de continuité sus-cité.

- Tu as quoi comme tension d'alimentation aux AOPs?

- Revérifier 3 fois absolument tout les branchements en repartant de zéro (tu les as déterminé comment les branchement de la tranche, tu as un schéma?).

- Mesure la résistance entre la masse de ton circuit et la masse ou le chassis de ton convertisseur. Ton convertisseur il à une prise terre d'ailleurs?

- Si ce n'est pas le cas, tu as essayé de connecter la masse de ton circuit au chassis? Vérifie avant que tu n'a pas de tension entre ton chassis et la masse de ton circuit, et si c'est le cas je recommanderais de le faire au travers d'un fusible de faible ampérage.

- Si tout est bon et que ce n'a pas encore été fait, essayer avec la deuxième tranche de console pour voir ce que ça donne. Dans tout les cas, si tu n'a pas encore résolu ton problème à ce stade, j'espère que tu as un oscillo :mrg:

[ Dernière édition du message le 14/10/2023 à 18:34:58 ]
