Sujet de la discussion Posté le 15/01/2025 à 11:48:01

Hello
Je souhaite changer certains condensateurs de ma carte mère, mais j'ai un doute sur le choix des composants

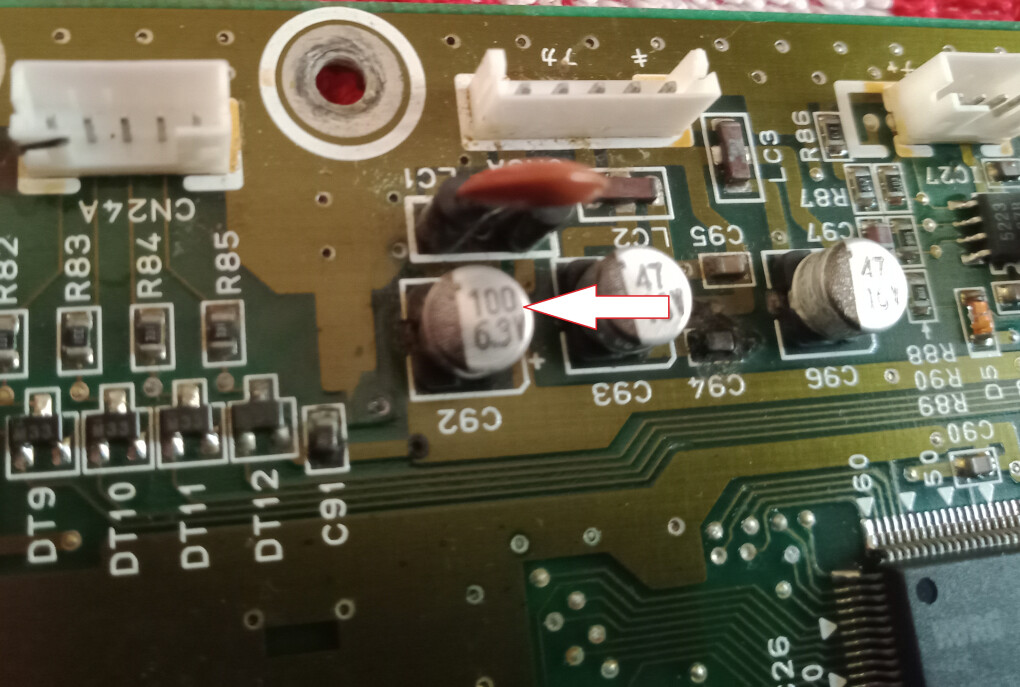

Ceux visibles sur les photos
j'ai deux références trouvé sur un site (RS), mais j'ai des doutes

Condensateur Panasonic série FC SMD, 47μF, 16V c.c.
Condensateur Panasonic série FC Radial, Aluminium électrolytique 220μF, 16V c.c.

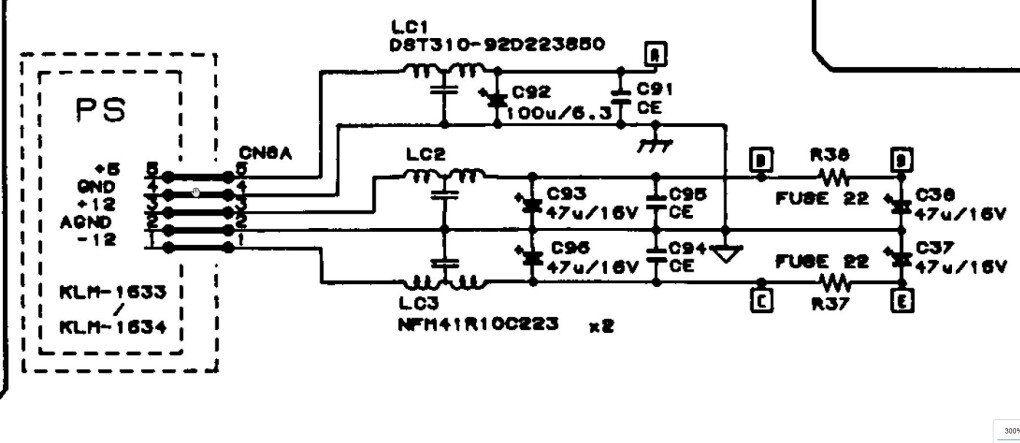

Sur la deuxième photo C94 à "grillé" remplacement possible ? par quoi ?

Merci pour votre soutien

[ Dernière édition du message le 15/01/2025 à 11:51:25 ]

Rémy M. (chimimic)

14237

Modérateur·trice thématique

Membre depuis 22 ans

2 Posté le 16/01/2025 à 19:01:55

Citation de SunSynth :

j'ai deux références trouvé sur un site (RS), mais j'ai des doutes
Condensateur Panasonic série FC SMD, 47μF, 16V c.c.
Condensateur Panasonic série FC Radial, Aluminium électrolytique 220μF, 16V c.c.

Des doutes sur quoi ? Les valeurs mentionnées semblent OK...

Citation de SunSynth :

Sur la deuxième photo C94 à "grillé" remplacement possible ? par quoi ?

SMD 100uF / 6V3

0

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

SunSynth

80

Posteur·euse AFfranchi·e

Membre depuis 8 ans

3 Posté le 05/02/2025 à 17:30:46

Merci et désolé je n'ai pas eu de notification pour la réponse
OK merci je vais commander ces composants
En revanche pour le C94 je n'ai pas les compétences ni le matériel, donc si une personne est dispo en Aveyron !
Merci Rémy M. (chimimic)

0

sauce

1103

AFicionado·a

Membre depuis 22 ans

4 Posté le 05/02/2025 à 17:42:46

Attention je pense que Rémy s'est trompé il t'a donné la valeur de C92.

La valeur de C94 doit être plus du SMD 100nF(0.1uF) céramique 50v doit être suffisant.
Il a l'air d'être en parallèle de C93.

1

SunSynth

80

Posteur·euse AFfranchi·e

Membre depuis 8 ans

5 Posté le 05/02/2025 à 20:36:47

Citation de sauce :

Attention je pense que Rémy s'est trompé il t'a donné la valeur de C92.

La valeur de C94 doit être plus du SMD 100nF(0.1uF) céramique 50v doit être suffisant.
Il a l'air d'être en parallèle de C93.

Après quelque recherche je confirme tes dires, j'avais un doute !
Merci pour ta réponse

0

giauc

1001

AFicionado·a

Membre depuis 18 ans

6 Posté le 05/02/2025 à 20:58:47

C94 c’est un boîtier format 0805. Pour la valeur, si aucune marque n’apparaît il n’y a plus qu’à trouver le schéma.
A dessouder ressouder, rien de compliqué, un fer de 30w un peu de tresse et ça roule.
Après il y a l’épineuse question : pourquoi il a cramé ?

0

sauce

1103

AFicionado·a

Membre depuis 22 ans

7 Posté le 05/02/2025 à 21:15:23

Bon ben pas plus avancé avec le schéma.

Mais un 47nF / 100nF 25v mini devrait le faire ou alors dessouder C95 et le mesurer C94 c'est le même.

0

giauc

1001

AFicionado·a

Membre depuis 18 ans

8 Posté le 05/02/2025 à 23:50:28

A priori, il est là pour du filtrage et il a surement cramé à un moment ou c96 a dû défaillir.
Je te conseille vivement de remplacer tous les électrolytiques.
Pour c94 je pense que 10 nanos 16 V ça doit le faire.

0

Rémy M. (chimimic)

14237

Modérateur·trice thématique

Membre depuis 22 ans

9 Posté le 06/02/2025 à 06:32:03

Je me suis en effet trompé, je parlais bien de C92 pour le 100u.
Mon erreur provenait du fait que je me suis concentré sur la grosse flèche ajoutée sur la photo...
Désolé.
Perso je prendrais un 100n pour C94.

0

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

[ Dernière édition du message le 06/02/2025 à 06:34:48 ]

SunSynth

80

Posteur·euse AFfranchi·e

Membre depuis 8 ans

10 Posté le 06/02/2025 à 19:50:31

Pourquoi a t'il cramé ?
J'ai deux cartes mères et plus de son, visiblement sur les deux cartes C92 ont "gonflés', et sur une des cartes C94 a littéralement grillé.
Un problème récurant sur le Korg i3 de 1993, j'attends mes composants et en espérant que la panne vienne de là.
Merci pour vos conseils.
A suivre...

0

[ Dernière édition du message le 06/02/2025 à 19:56:34 ]
