TEMP ERROR SUR MH100 STAIRVILLE LYRE BEAM EN PANNE

  • 20 réponses
  • 3 participants
  • 1 346 vues
  • 3 followers
Sujet de la discussion TEMP ERROR SUR MH100 STAIRVILLE LYRE BEAM EN PANNE
Bonjour je possède une lyre MH 100 Stairville beam et elle m'indique (TEMP ERROR) est ce que quelqu'un à déjà rencontré ce problème.
Le ventilo est sans aucune poussière et rien ne chauffe .Merci.
2
Bonjour,

Dans quelles conditions l'erreur apparaît-elle ? Dés le démarrage avant même l'allumage des LED ? Est-ce que l'erreur apparaît à faible puissance ou à forte puissance lumineuse ? Tout d'un coup lors d'un mouvement ?

C'est le genre de détail qui peuvent orienter un dépannage.
3
Bonjour Merci de m'avoir répondu.
à l'allumage la lyre se synchronise normalement ,le cadran indique le canal et l'adresse et 10 seconde après le message apparaît
Elle réagit au contrôleur pendant ses 10 secondes et après je n'ai plus la main seul le message temp error reste.
4
C'est beaucoup trop rapide pour qu'il y ai échauffement.

A mon avis, il faudrait regarder du côté de la sonde. Mesurer la résistance de celle-ci et vérifier les câblages qui mènent à la carte mère.
5
Elle se trouve ou la sonde svp ,j'ai des connaissances en matos mais je suis limitéeeeeees en électronique.La carte mère est celle qui supporte le cadran? Je peux vous envoyer des photos de la lyre sans les coques.Merci à vous.
6
Les sondes de températures peuvent avoir différentes formes (Forme de goutte, forme de transistor, a visser ...) et être de différent type (thermistance CTN/CTP/PT100/PT1000 ou thermocouple) donc des photos aideront sûrement à trouver mais elles sont souvent localisée près des emplacements qui chauffent le plus donc à côté ou dessus les radiateurs/dissipateur.

D'après le manuel, il y a deux sondes de température. L'une sur la carte principale (Main PCB) et l'autre pour les LED.


Si tu peux accéder aux menus, va dans "Fixture Temp" et essaye de voir laquelle présente une température anormale. Ca devrait orienter la recherche.
7
bonjour et merci heureusement qu'il y à des personnes comme toi pour aider . Je suis entré dans le menu ''fixture temp j'ai 0 degré sur les deux.
8
Le compteur d'h'eures indique 0 alors qu'elles ont tournées . y a t'il une pile de sauvegarde qui serait hs?
9

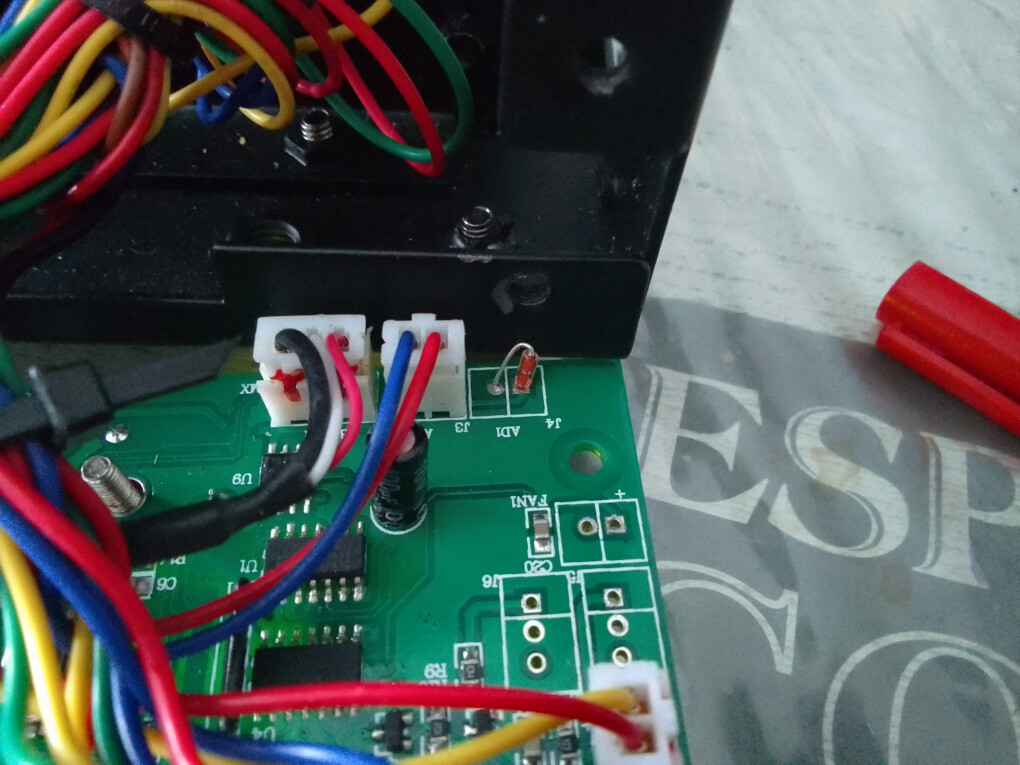

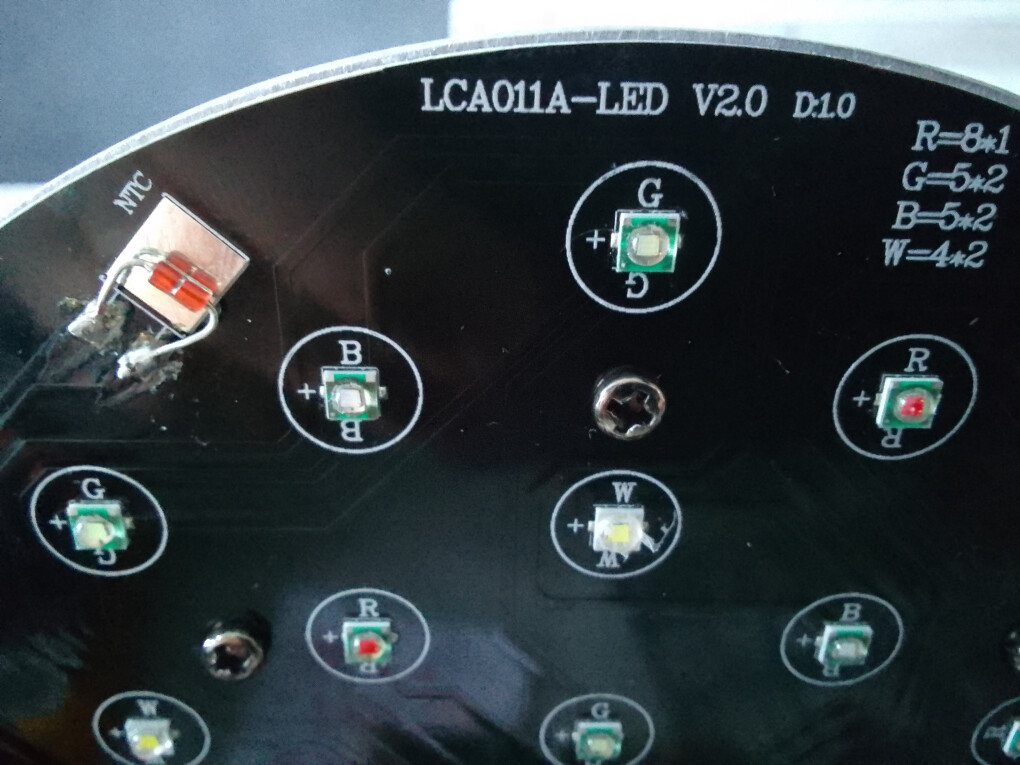

Ci joint les photos des sondes j'ai ressoudé une sonde qui me parraissait mal soudée mais rien n'y fait.5072698.jpg
10
Vérifier sur les autres si c'est la même chose au niveau du compteur d'heure et de la température.

Cela permettra de savoir ce qui est "normal" (fonction non implémenté) de ce qui ne l'est pas.


0° sur deux sondes, c'est soit deux sondes HS (assez improbable), soit une cause commune (panne d'alimentation, défaut sur le CAN, résistance du pont diviseur...) ou que la fonction n'est pas du tout implémenté.
Le bon fonctionnement de ce type de sonde est vérifiable simplement en débranchant la sonde et en mesurant sa résistance à l'aide d'un ohm-mètre. Comme c'est une CTN (marquage NTC), on sait que la résistance a tendance à diminuer lorsqu'on la chauffe (les doigts suffisent).

Fait le test uniquement sur celle de la tête, c'est la seule qui peut-être facilement débranchée. Si on sait qu'elle fonctionne et qu'elle réagit de la même manière que celle d'une autre lyre, on sait que ce n'est pas du côté des sondes qu'il faut chercher.
11
Bonjour, comme je te disais je ne connais pas grand chose en electronique ,à combien dois je régler le metrix pour mesurer.

Parcontre j'ai retiré la ntc de la lyre qui fonctionne (tête) je l'ai mise sur la tête qui me donne temp error ,mais le message est toujours présent.
La lyre qui fonctionne n'a plus de ntc elle indique à son tour temp error . Aprés avoir ressoudé la ntc de la lyre qui fonctionne le message à disparu.
J'ai échangé celui également de la carte ,mais sans succés le message est toujours là.
Conclusion : même en échangeant les ntc le message persite.Je suis dégoûté.
12
1) Evite d'échanger et de démonter des pièces si ce n'est pas absolument nécessaire. C'est le genre de méthode qui peut créer des pannes sur des appareils en parfait état de marche.

Pour ton multimètre, indique moi le modèle mais pour le dépannage actuel, les fonctions utile sont l'ohm-mètre, le voltmètre et le testeur de continuité.

Les NTC se mesurent en mode Ohmmètre (lettre Ω), la valeur dépend du type et de la température d'où le fait que j'ai demandé de mesurer celui de la tête et de comparer. Il n'y avait pas besoin de dessouder quoi que ce soit, simplement à débrancher le connecteur de la tête).
En général, on tourne dans 10/15 kilo-ohms à température ambiante.

Voila quelques infos "académiques" : https://physique.david-therincourt.fr/capteur-resistif-cas-dune-ctn/


2) Vu que l'échange ne donne rien, que les sondes fonctionnent sur l'autre lyre et que tu peux consulter les températures dans les menus pour celles qui fonctionne (chose que tu n'as pas confirmé), c'est donc la carte mère qui a un problème électronique ou la carte d'alimentation qui ne fournit pas ce qu'il faut.
On va donc commencer par une mesure de tension aux bornes de la thermistance lorsque la lyre est allumée et comparer à une de ses voisines fonctionnelle.
13
https://

Bonjour,
Ci joint la photo du multimètre.
Je ferai les mesures suite à tes explications sur le multimètre Merci.
14
C'est pas un multimètre de marque Metrix.

Sinon pour les mesures, vu que ton modèle n'a pas de calibre automatique, il faut choisir un calibre plus élevé que ce que l'on doit mesurer.

Si l'on ne sait pas quelle tension est sur la carte, on choisit le calibre le plus élevé et on descend ensuite si nécessaire. Par exemple, si l'on a du +24V et du +5V sur la même carte, on choisit le calibre 200V.
Si on constate que c'est un circuit 5V, on diminue le calibre en choisissant 20.

Attention avec le branchement des fils, le mode "ampèremètre" se comporte comme un fil ce qui peut créer des court-circuit destructeur. Il faut savoir ce que l'on fait en utilisant ce mode et faire attention de ne pas être dessus le mauvais mode par "inadvertance".
15
Bonjour ,j'avais relevé les mesures ,mais le site à planté et j'ai perdu ce que j'avais écris sur le forum. n'étant pas chez moi avant jeudi je referai les mesure.Bon weekend.
16
Bonsoir , j'ai fais les relevés ce matin ,et ce soir j'ai trouvé la panne ,tout refonctionne,c'était tout simplement la sonde NTC qui ne touchait pas l'alu du radiateur .Le cadran indique dorénavant la température et il n'y a plus de message d'erreur.
Merci à toi pour ta patience et tes connaissances ,surtout avec un novice comme moi .J'ai tout simplement cherché et déduit .Au plaisir de te relire.
17
Merci pour ce retour. Cela pourra être utile à d'autres.

Par contre, lorsque tu dit que la NTC ne touchait pas le radiateur, est-ce parce que la NTC n'a qu'un fil et la masse se fait par le radiateur ou bien est-ce une sonde à deux fils qui n'était pas refroidi par le radiateur.

Cette dernière hypothèse peut sembler bizarre mais parfois, certains constructeurs choisissent un courant de mesure si important que cela agit comme une sécurité lorsque la sonde est mal fixée.
18
Bonjour ,
j'ai tout remonté, la lyre fonctionnait normalement depuis hier .Puis soudainnement une partie des leds vertes ne sont plus allumée pourquoi ???? je ne sais pas j'ai vérifié les connections une fois en tapotant ca remarchait ,une autre fois impossible d'avoir toutes les leds vertes même en insistant (seulement la moitiée.) Une heure aprés le moteur Pan chauffait énormément et maintenant il ne réagit plus.
Là je crois que vais arréter de perdre mon temps avec cette lyre. Dégouté ........
19
Vérifie que les vis ne soient pas mal repositionnée. J'ai déjà eu des appareils chinois où les pistes sont trop proche des passages de vis. Si tu ne fait pas attention, ça peut provoquer des fuites à la masse et des problèmes.

Mesure aussi les tensions d'alimentation aussi bien en continu pour savoir si la tension est la bonne mais aussi en mode alternatif afin de mesurer l'ondulation résiduelle.
Une alimentation instable peut faire déconner tout un tas de chose.
20
Je vais regarder car avant le remontage ca allait parfaitement .Merci beaucoup.
21
Bien souvent les fils abîmé de la sonde qui se trouve dans la tête.
Normalement rouge et 1 bleu.
Vérifier la continuité des fil de la tête jusqu'à la carte de commande.
Petite soudure et normalement c'est réglé

[ Dernière édition du message le 29/07/2023 à 01:21:21 ]
