CHERCHE SCHEMA MARSHALL SUPER LEAD 100

  • 12 réponses
  • 3 participants
  • 1 792 vues
  • 3 followers
Sujet de la discussion CHERCHE SCHEMA MARSHALL SUPER LEAD 100
Bonjour à tous,
Je re-cable mon ampli MARSHALL SUPERLEAD 100 de 1969.
J'ai un petit soucis pour câbler les gros condensateurs 50+50 uf.
En fait, c'est les 5 qui sont regroupés (le 6e qui se trouve seul c'est bon)
Avez-vous un schéma, ceux que j'ai trouvés sur le net correspondent plus ou moins,
mais je ne suis pas sur.
Je vous remercie par avance, je vous met une petite photo, à bientôt.
3 ECC83 4 EL34

[ Dernière édition du message le 17/07/2018 à 20:22:48 ]

2
Salut,

t'as regardé les schémas Ceriatone?
Super Lead 69:
https://www.ceriatone.com/ceriatone/wp-content/uploads/2016/10/Ceriatone-69-Plexi-Super-L.jpg

Les schémas de Super Lead de différentes années dans l'onglet "Documentation":
https://www.ceriatone.com/british-style-plexi100-super-lead/

Il faut faire abstraction du bias test, de la boucle d'effet, du switch de puissance et du push-pull au potar de volume avec la bright cap de 500pF au lieu de 5000pF mais sinon c'est assez fidèle au schéma original. En tout cas, pour les capas de filtrage c'est ça.
3
https://drtube.com/library/schematics/69-marshall-schemas#JMP-1959

Musikmesser 2013 - Bullshit Gourous - Tocxic Instruments - festivals Foud'Rock, Metal Sphère et la Tour met les Watts

4
Bonjour ,
Merci pour les liens,j'ai trouvé ce qui m'intéressé.
J'ai même constaté que mon potar de basse n'a que 2 fils (c'est étonnant),
car sur le schéma toutes les 3 pins sont branchées.
Je pense qu'il n'y a pas d'erreur sur le schéma,
En comparant les différents schéma, tous concordent.
Un des fils a du se perdre.
Je mettrai quelques photos lorsque mon câblage aura avancé.
En tout cas la peinture est fini, la pose des condos et les supports des lampes aussi,
ainsi que des 3 transfos.
Merci encore à Jimbass et à Djubanton.
A bientôt ...
5
La peinture? :???:
6
Au fait, le potar des basses n'a que deux pins branchées sur les schémas et en vrai également. Je sais pas où tu as vu que les 3 étaient câblées... :?!:

JMP Lead de 72:

JMP Super Lead de 69:

JMP Super Lead de 74:

Schéma Ceriatone SL 69:


[ Dernière édition du message le 18/07/2018 à 20:34:36 ]

7
Bonsoir,
Alors là j'ai pas tout compris :oo:
Je suis d'accord avec toi, mais sur le schéma de cablage
c'est pas logique, c'est le curseur qui doit être cablé
Il y a une extrémité qui est cablé et non pas les 2 extrémités du potar
(voir l'image)


[ Dernière édition du message le 18/07/2018 à 22:33:32 ]

8
Eh oui j'ai repeint l'ampli c'est pas joli tout ça ?
9
Citation de map57 :
Bonsoir,
Alors là j'ai pas tout compris :oo:
Je suis d'accord avec toi, mais sur le schéma de cablage
c'est pas logique, c'est le curseur qui doit être cablé
Il y a une extrémité qui est cablé et non pas les 2 extrémités du potar


À ta place, je me fierais plutôt au layout de Ceriatone en recoupant avec les infos et photos de circuits originaux que l'on peut trouver un peu partout sur le net.
Je sais pas si tu es habitué aux schémas classiques mais moi personnellement je n'y ai jamais rien compris alors qu'avec un "layout" oui.

Citation de map57 :
Eh oui j'ai repeint l'ampli c'est pas joli tout ça ?


Euh, à mon goût, non vraiment pas... :surpris: :??:

[ Dernière édition du message le 19/07/2018 à 03:08:36 ]

10
Citation de djubanton :
Je sais pas si tu es habitué aux schémas classiques mais moi personnellement je n'y ai jamais rien compris alors qu'avec un "layout" oui.

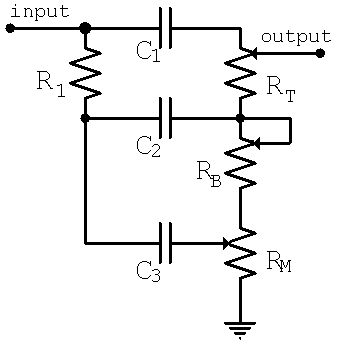

Au contraire, un schéma est bien plus clair qu'un diagramme de câblage, on n'est pas obligé de prendre en compte la forme et la position des composants. Ca permet de bien mieux visualiser la fonction du circuit.

En l'occurrence, c'est le symbole d'une résistance variable qui est utilisé sur le schéma, donc deux fils suffisent.


Mais dans beaucoup de cas, on connecte une extrémité du potard au curseur, ce qui ne change rien :


Musikmesser 2013 - Bullshit Gourous - Tocxic Instruments - festivals Foud'Rock, Metal Sphère et la Tour met les Watts
