Conception de mon studio

Anonyme · Posté le 01/02/2008 à 23:56:06

Salut,

"J'ai prévu des murs moins épais du côté réduit et du côté paroi de la porte de garage, pour gagner qq cm"

Tu dois créer ,pour ta boite ,une isolation homogène sur les 6 faces (et plus solide pour le sol).
Pour moi ,le vide d'air n'est pas suffisant car si les murs sont trop près,il va se créer un effet de couplage et tu auras des "trous d'isolation" sur plusieurs fréquences.Plus les murs sont rapprochées ,plus tu annules l'effet de double parois.
Le plafond doit être solidaire de la nouvelle boite et pas des murs de ta maison. Avec une structure porteuse ,tu ne devrais pas avoir de mal à supporter son poids.
Je n'ai pas compris les montants de 100 mm d'un côté et de 48 mm de l'autre ?

(je précise que je suis pas un spécialiste mais simplement un amateur).

Anonyme · Posté le 02/02/2008 à 00:11:35

Salut Xsingy, bravo pour t'être lancé dans la grande aventure :lol:

et "courage"... euh non "plaisir" :bravo:

Sol
1 Etant donné que le sol du garage est déjà en béton, sans même un vide sanitaire dessous, le plancher flottant va-t-il vraiment m'amener qqch du point de vue isolation (ie: le sol de ma "boîte" est-il déjà suffisamment stable)?
2 Parquet ou moquette?

Le plancher flottant sera une des caractéristiques essentielles de ta "boite dans la boite" puisque ce devras être la seule partie en contact avec la pièce d'origine. Et si je ne me trompe pas, avec des plots antivibratiles sous ton plancher flottant aucune vibrations solidiennes ne sortiras de ton stud! et ça c'est déjà pas mal... :8)

J'obterais pour le parquet avec tapis, après affaire d'acoustique, faut voir aussi ce que tu à prévu sur t'es murs? Il est spécifié aussi dans les livres de Paul White que le sofa au fond de la pièce fait des merveilles!!!!!

xsingy · Posté le 02/02/2008 à 00:16:04

Pour les murs j'ai quand même

5cm de vide d'air
10 cm de montants/laine de roche
1,25cm placo
0,4 cm de Madex
1,25cm placo

5cm puis les 10cm de laine de roche c'est pas assez d'air?

Pour mon plafond je pense faire comme en p. 9 de http://www.placo.fr/bpb_fr/docfiles/2006_012.pdf . C'est ça qui me force à prendre des montants de 10cm sur ces côtés là. Des autres côtés, comme je ne supporte pas le plafond, je pensais gagner qq cm... mais si c'est pas bon... Je pensais avoir lu qq part que ça pouvait aider d'avoir des murs de conception différente (tant que symmétriquement ils sont identiques)...

xsingy · Posté le 02/02/2008 à 00:17:45

...euh... j'ai rien prévu sur les murs. Il faudrait quoi?

PS: merci déjà pour vos encouragements!

Anonyme · Posté le 02/02/2008 à 11:24:20

J'avais pas vu qu'il y avait de la laine , donc 15 cm ,c'est beaucoup mieux.(car la laine et l'espace d'air ,c'est la même chose , la laine sert juste à ralentir le déplacement de l'air en fait).
Pour le sol , je mettrais un dernière couche de panneau OSB sur ton madex pour avoir une couche rigide de chaque côté de ton sandwich (sol).

xsingy · Posté le 02/02/2008 à 13:58:34

Ah oui, c'est vrai, j'avais oublié que le Madex c'est utile surtout en sandwich, sinon ça n'a pas bcp d'effet...

Et pour les côtés, 15cm c'est bcp non, je pourrais manger qq cm de plus?

Anonyme · Posté le 03/02/2008 à 14:08:05

COmment elles sont trop belles tes images et ton plan oua :aime:

Bon courage, et bonne chance, tu vas voir, ce genre de travaux, tu crois que tu vois jamais le bout et un beau jour oua! c'est fini!! (c'est le meilleur des jours lui)

xsingy · Posté le 03/02/2008 à 15:01:44

Merci

Ces images c'est tout du freeware... "Sketchup" pour les plans puis export vers "Kerkythea" pour le rendu.

bjoly · Posté le 04/02/2008 à 10:01:44

Salut,
énorme tes images de synthèse ca va avoir un sacré rendu... :oo:

xsingy · Posté le 04/02/2008 à 19:51:52

...merci pour les commentaires pour les images ;-) J'aimerais bien avoir les mêmes réactions avec mon son dans quelques mois - mais avec une petite pièce comme ça ça va être dur!

Tiens, une autre question me vient: plutôt que de casser les angles, est-ce que je devrais mieux mettre des bass traps dans les coins?

xsingy · Posté le 08/02/2008 à 21:45:24

En attendant vos commentaires, en voici quelques uns que j'ai reçu par un ami dans la construction:

1) Comme mon sol est déjà constitué de béton, direct sur la terre, un sol flottant n'amènerait pas grand chose (nb: pas de batterie chez moi) - ça correspond en effet aux commentaires sur ce post en anglais.

2) Je devrais mettre de la moquette plutôt que du parquet - là je doute un peu, cf ce post en anglais

3) Il faut vraiment que je mette une double fenêtre et double porte.

4) Mon petit rangement dans l'angle: pas bon.

5) Les panneaux absorbants: sur les murs parallèles, position à déterminer une fois la boîte construite.

6) angles au plafond: utiliser plutôt des absorbeurs/diffracteurs.

7) Madex4A - du placebo, inutile dans ma situation.

8) Je peux réduire le vide au dela des montants à 1cm - mais moi ça me semble vraiment short

9) Utiliser des portes atténuation 30 Db

10) Plutôt que de poser les HP sur la structure, je devrait les mettre sur des stands, sur des acoustipads.

xsingy · Posté le 15/02/2008 à 20:47:02

Et vous, z'en pensez quoi?

spencer · Posté le 16/02/2008 à 03:25:51

Salut,

Citation : 7) Madex4A - du placebo, inutile dans ma situation.

plutôt flippant comme déclaration vu le prix :oo:

..
J'espère qu'il se trompe !! Je le saurais bientôt...

Par contre il semble que ça ne soit efficace que lorsqu'il est pris 'en sandwich' entre deux masses.

Citation : 8) Je peux réduire le vide au dela des montants à 1cm - mais moi ça me semble vraiment short

ça me semble aussi plutôt court.. Renseignes toi bien avant pour ne pas faire un travail qui au final risque de ne pas donner le résultat voulu... moi j'ai mis plus...

Citation : 10) Plutôt que de poser les HP sur la structure, je devrait les mettre sur des stands, sur des acoustipads.

Je pense que ceci devrait faire l'affaire :clin:

xsingy · Posté le 16/02/2008 à 10:10:09

Donc pour les murs de côté finalement je pense plutôt m'orienter vers

studio
====
BA13
BA13
BA13
Pas de profil "placosilence"
Montants 10cm en bois (plus facile à travailler que les montants métal) avec laine de roche entre les montants
2,5cm d'air
(espace total: 16,5 cm)
=====
et ensuite le mur en briques de la maison

Des commentaires?

xsingy · Posté le 16/02/2008 à 13:28:24

Ou peut-être deux couches de placo, mais d'épaisseur différente, collées entre elles (cfsite de SAE:

Citation : Adding another layer of gypsum which is glued (not nailed) to the first sheet and should be a different thickness than the first sheet. i.e. 16mm and 12mm

Ou une couche placo, une couche Fermacell, une couche placo?

thug91 · Posté le 21/02/2008 à 08:43:17

Y'a meme cubase sur les ecrans LOOOOOOOOL !
ca a lm'air cool en tout cas ta réalisation, ca sera un lieu bien sympatique ! :clin:

bonne continuation

xsingy · Posté le 21/02/2008 à 20:44:36

Merci thug91. Oui je voulais faire vrai! Mais j'aurais du mettre le mixer à droite, ça aurait été plus juste...

Anonyme · Posté le 12/03/2008 à 14:07:01

Bonjour à tous !

Dit moi xsingy, avec quel programme réalises tu tes plans (question un peu HS, désolé

) ?? Le premier surtout. Je suis entrain de réfléchir à la construction de mon home et cet outil me serait très utile !

Merci ;)

xsingy · Posté le 15/03/2008 à 07:46:32

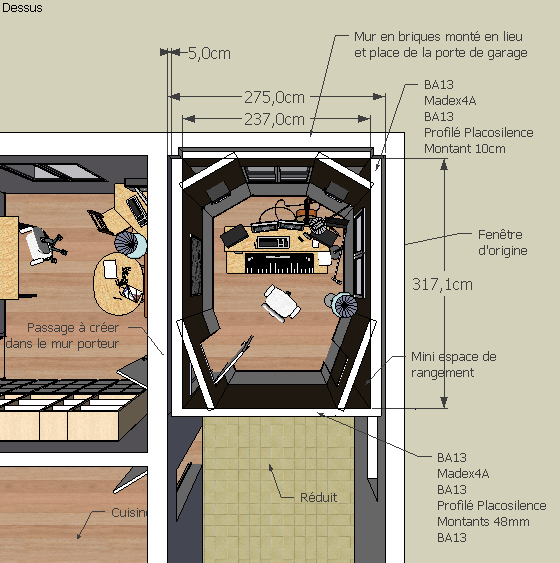

Le plan est réalisé avec Sketchup (freeware de Google).

Anonyme · Posté le 15/03/2008 à 08:19:58

xsingy · Posté le 15/03/2008 à 09:19:10

Ah oui, en passant, une bonne nouvelle: la mairie m'a indiqué que je n'aurais pas besoin d'une autorisation de construire, mais seulement d'une déclaration préalable. Cool. Il me reste donc à trouver une société sérieuse pour percer la porte dans mon mur porteur...

Mac teal · Posté le 06/02/2013 à 19:37:53

Salut xsingy

Si tu es toujours dans le coin, ca m interresserais d avoir quelques infos sur le rendu de ta piece ??
Isolation acoustique, acoustique de la piece ???
Je suis quasi dans la meme configufation que toi, du coup cela m interesse !

Merci
Tchooss
