Isolation phonique : Masse-ressort-masse d'un toit. Quelle est la deuxième masse ?
- 13 réponses
- 5 participants
- 5 504 vues
- 5 followers

r_tbo
6

Nouvel·le AFfilié·e
Membre depuis 22 ans
Sujet de la discussion Posté le 03/11/2012 à 15:44:04Isolation phonique : Masse-ressort-masse d'un toit. Quelle est la deuxième masse ?
Bonjour à Tous,
J'ai en projet de faire l'isolation phonique d'un garage. Pour le toit en tuiles, je pense partir sur une solution 20 cm laine de verre puis plaque de fermacell suspendues.
Dans le système masse-ressort-masse, j'identifie la premère masse comme étant le fermacell, le ressort sera la laine de verre mais pour la dernière masse ? Est ce les tuiles ?
Si oui, sachant que le toit n'est pas du tout étanche à l'air, est ce une bonne idée, de faire
Fermacell-> Laine de verre -> OSB3 (fixé sous les chevrons) pour améliorer l'isolation ?
Merci d'avance.
J'ai en projet de faire l'isolation phonique d'un garage. Pour le toit en tuiles, je pense partir sur une solution 20 cm laine de verre puis plaque de fermacell suspendues.
Dans le système masse-ressort-masse, j'identifie la premère masse comme étant le fermacell, le ressort sera la laine de verre mais pour la dernière masse ? Est ce les tuiles ?

Si oui, sachant que le toit n'est pas du tout étanche à l'air, est ce une bonne idée, de faire
Fermacell-> Laine de verre -> OSB3 (fixé sous les chevrons) pour améliorer l'isolation ?
Merci d'avance.

madien
462

Posteur·euse AFfamé·e
Membre depuis 21 ans
2 Posté le 03/11/2012 à 15:47:15
Il n'y a pas de PST (Plaques sous-tuiles) ?
0

r_tbo
6

Nouvel·le AFfilié·e
Membre depuis 22 ans
3 Posté le 03/11/2012 à 15:53:40
Non, juste un film "plastique"
0

kristoc'h
2614

Squatteur·euse d’AF
Membre depuis 17 ans
4 Posté le 03/11/2012 à 17:40:37
je suis sur un projet identique, une dépendance avec toit en tole.
j'ai fait venir un charpentier qui a déjà fait de l'isolation phonique pour une école de musique, il m'a proposé de remplacer la tole par un bac acier et de faire 2 plafonds. il était clair pour moi que je ne pourrai compter sur un toit en tole pour jouer un role de masse dans l'affaire.
j'ai fait venir un charpentier qui a déjà fait de l'isolation phonique pour une école de musique, il m'a proposé de remplacer la tole par un bac acier et de faire 2 plafonds. il était clair pour moi que je ne pourrai compter sur un toit en tole pour jouer un role de masse dans l'affaire.
0
ils ont voulu tuer un journal, ils sont morts dans une imprimerie

r_tbo
6

Nouvel·le AFfilié·e
Membre depuis 22 ans
5 Posté le 04/11/2012 à 19:25:45
Donc mon idée semble cohérente. Banco alors, je teste.
0

jayjenleo
288

Posteur·euse AFfamé·e
Membre depuis 16 ans
6 Posté le 08/11/2012 à 09:38:58
salut
je suis en train de faire pareil, une isolation de toit de ma dependance construite en parpaing.
Pour le toit j'ai mis des plaques de toit imitation tuile. En dessous pour faciliter la pose j'ai mis de l'OSB en 15mm. et tout ca posé sur mes chevrons.
J'ai un pote acousticien qui m'a conseillé de faire une premiere couche de laine de roche haute densité entre les chevrons (premiere masse) puis un plénum (vide d'air) plus ou moins important selon le place (ca c'est le ressort) et encore une couche de laine de roche haute densité (deuxieme masse). Moi je suis parti sur 100mm sous chevrons et 100mm au dessus du placo.
Apres tu viens doubler ton placo ou fermacell avec entre les deux une masse vibro acoustique type green glue ou madex (le deuxieme étant nettement plus cher). Et tu as ton deuxieme système masse ressort masse (placo greenglue placo).
Apperement ca fonctionne bien d'apres les avis de plusieurs personnes qui ont mis ce système en place.
je suis en train de faire pareil, une isolation de toit de ma dependance construite en parpaing.
Pour le toit j'ai mis des plaques de toit imitation tuile. En dessous pour faciliter la pose j'ai mis de l'OSB en 15mm. et tout ca posé sur mes chevrons.
J'ai un pote acousticien qui m'a conseillé de faire une premiere couche de laine de roche haute densité entre les chevrons (premiere masse) puis un plénum (vide d'air) plus ou moins important selon le place (ca c'est le ressort) et encore une couche de laine de roche haute densité (deuxieme masse). Moi je suis parti sur 100mm sous chevrons et 100mm au dessus du placo.
Apres tu viens doubler ton placo ou fermacell avec entre les deux une masse vibro acoustique type green glue ou madex (le deuxieme étant nettement plus cher). Et tu as ton deuxieme système masse ressort masse (placo greenglue placo).
Apperement ca fonctionne bien d'apres les avis de plusieurs personnes qui ont mis ce système en place.
0
[ Dernière édition du message le 08/11/2012 à 09:39:53 ]

jayjenleo
288

Posteur·euse AFfamé·e
Membre depuis 16 ans
7 Posté le 08/11/2012 à 09:41:50
et quitte a prendre de la laine minérale prend de la laine de roche haute densité qui isole beaucoup mieux acoustiquement que la laine de verre.
0

madien
462

Posteur·euse AFfamé·e
Membre depuis 21 ans
8 Posté le 09/11/2012 à 12:17:30
Attention au poids quand même !
0

jayjenleo
288

Posteur·euse AFfamé·e
Membre depuis 16 ans
9 Posté le 09/11/2012 à 15:42:15
c'est sur ca fait du poids mais bon on a rien sans rien
Après ce qui "pese" le plus c'est le placo, et tu peux commencer par une couche et voir ce que ca donne, sans tout de suite faire un doublage.
(dans mon cas j'ai recuperé beaucoup de poids en ne mettant pas de tuile mais des plaques de toit, et cette masse je peux la passer en isolation !!)

Après ce qui "pese" le plus c'est le placo, et tu peux commencer par une couche et voir ce que ca donne, sans tout de suite faire un doublage.
(dans mon cas j'ai recuperé beaucoup de poids en ne mettant pas de tuile mais des plaques de toit, et cette masse je peux la passer en isolation !!)
0

madien
462

Posteur·euse AFfamé·e
Membre depuis 21 ans
10 Posté le 09/11/2012 à 18:45:33
Le placo c lourd (10kg/m2), mais le madex ça pèse autant !! Donc Dans le cas d'un "sandwich" BA13-Madex-BA13, il faut bien tenir compte que pour la seule surface d'une plaque de placo, on atteindra 90kg. Faut juste faire gaffe à la solidité de la structure (métallique ou autre).
En ce qui me concerne, mon toit se "décompose" comme suit :
- Tuiles
- Plaques sous-tuiles
- 50mm de laine de verre déroulée SUR la structure métallique
- 50mm de laine de roche semi-rigide DANS la stucture
- BA13
Cela est efficace, dans la mesure ou j'ai de toute façon une grande baie vitrée de 5m2 qui isole moins.
Rien ne sert de faire du plafond un bunker , si de toute façon vous avez des Velux ou des points faibles acoustiques. C'est le principe du maillon faible.
En ce qui me concerne, mon toit se "décompose" comme suit :
- Tuiles
- Plaques sous-tuiles
- 50mm de laine de verre déroulée SUR la structure métallique
- 50mm de laine de roche semi-rigide DANS la stucture
- BA13
Cela est efficace, dans la mesure ou j'ai de toute façon une grande baie vitrée de 5m2 qui isole moins.
Rien ne sert de faire du plafond un bunker , si de toute façon vous avez des Velux ou des points faibles acoustiques. C'est le principe du maillon faible.
0

jayjenleo
288

Posteur·euse AFfamé·e
Membre depuis 16 ans
11 Posté le 12/11/2012 à 08:10:33
tout a fait d'accord avec toi c'est sur que cela depend du niveau d'insonorisation que tu veux mettre en place, mais c'est juste un calcul de charge a effectuer. Apres j'ai pas de baie vitrée pas de fenetres, une double porte dont une isophonique, donc le point faible chez moi c'est le toit

0

madien
462

Posteur·euse AFfamé·e
Membre depuis 21 ans
12 Posté le 12/11/2012 à 15:11:47
Voici ce que j'ai fait chez moi :
https://aventurierdelaudio.blogspot.fr/2011/10/construction-studio-la-villa-part-3.html
https://aventurierdelaudio.blogspot.fr/2011/10/construction-studio-la-villa-part-3.html
0
[ Dernière édition du message le 12/11/2012 à 15:12:10 ]

dart
9878

Je poste, donc je suis
Membre depuis 22 ans
13 Posté le 13/11/2012 à 10:02:42

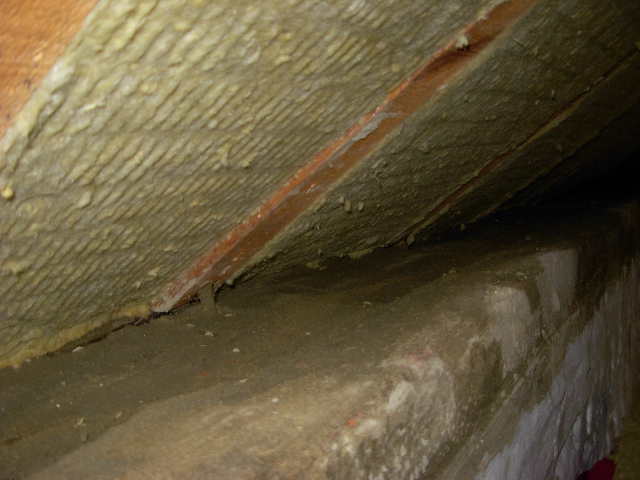

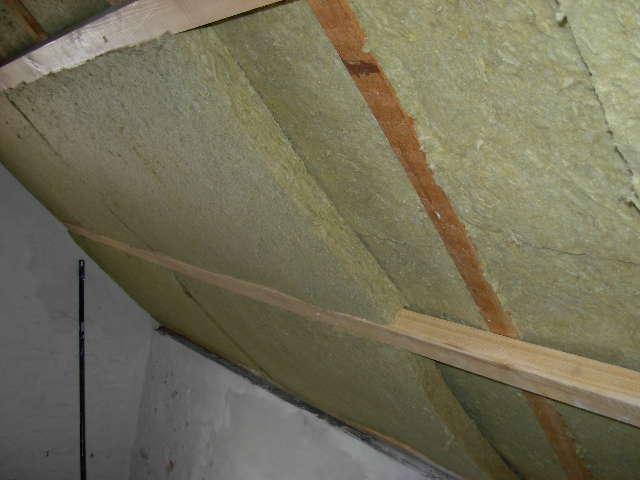

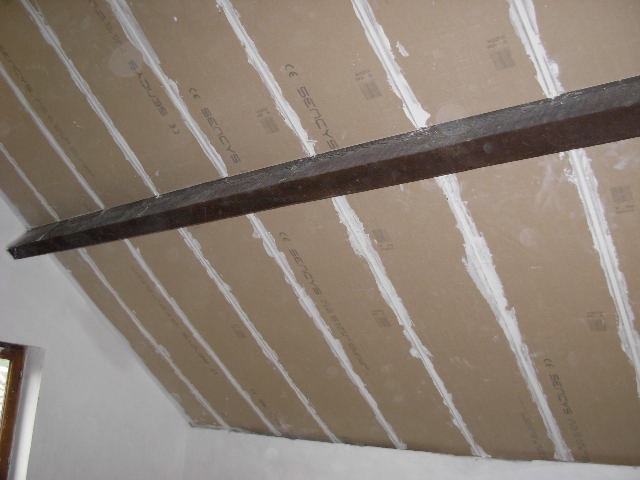

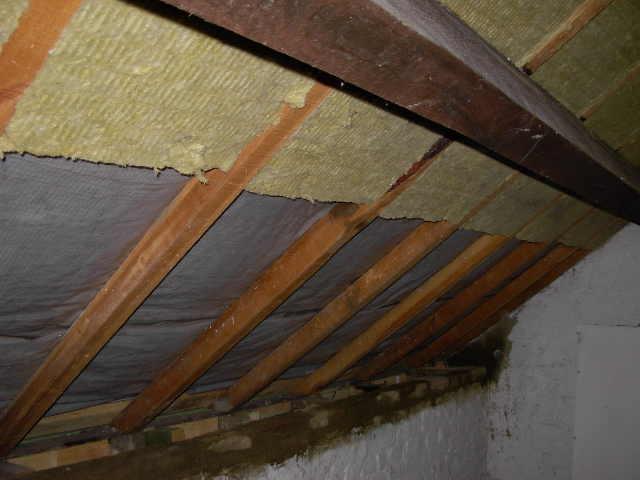

J'ai aussi fait évoluer l'insonorisation dans mon petit HS mansardé, situé dans les combles. Comme chez certains d'entre vous c'était des tuiles posées sur une charpente en bois et le tout recouvert côté intérieur d'un film plastique gris. Je ne me suis pas lancé dans une bunkérisation du toit. J'ai viré le polystyrène expansé qui servait à que dalle acoustiquement et J'ai placé 2 x 6cm de LDR 50kg/m3 (les 2 tranches étant posées en tuilage), recouvert le tout d'une couche simple de placo de 9,5 mm et rejointoyé le tout pour que ça soit le plus étanche possible. Voici quelques images :

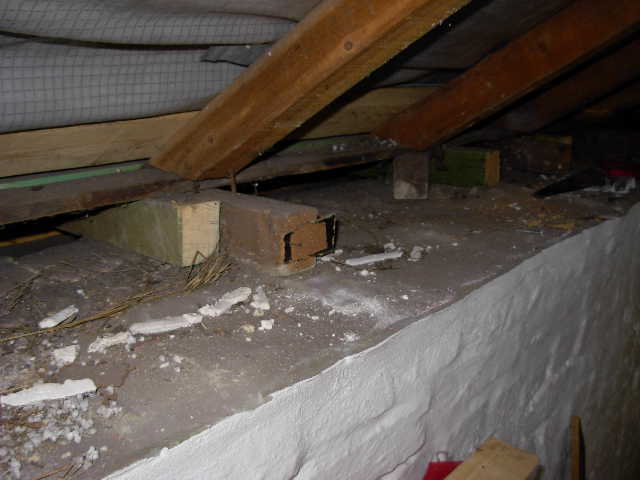

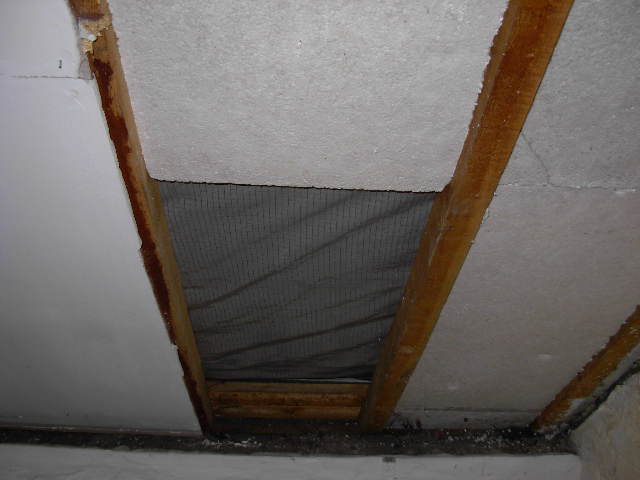

Le résultat avant/après est significatif mais j'avais des trous béants qui m'ont imposé d'ailleurs de réhausser un mur et de méga rejointoyer! Avant/après :


Le résultat avant/après est significatif mais j'avais des trous béants qui m'ont imposé d'ailleurs de réhausser un mur et de méga rejointoyer! Avant/après :
0

jayjenleo
288

Posteur·euse AFfamé·e
Membre depuis 16 ans
14 Posté le 13/11/2012 à 13:41:34
bien tout ca @madien et @dart
je precise que (les photos viendront bientot) que j'ai un tout petit local (8m²) ou je vais jouer de la batterie acoustique. Je mets le "paquet" dans l'isolation du toit aussi parceque j'ai un toit simple pente et ou la hauteur sous plafond est de 2m20 d'un coté et de 2m80 de l'autre et donc très peu de volume...
je precise que (les photos viendront bientot) que j'ai un tout petit local (8m²) ou je vais jouer de la batterie acoustique. Je mets le "paquet" dans l'isolation du toit aussi parceque j'ai un toit simple pente et ou la hauteur sous plafond est de 2m20 d'un coté et de 2m80 de l'autre et donc très peu de volume...
0
