Sujet de la discussion Posté le 17/09/2016 à 18:29:08Construction de mon home studio
bonjour,
je crée donc ce sujet sur la construction de mon home studio car je pense que ça peut intéresser pas mal de personne, je me suis moi même beaucoup inspiré de plusieurs personne qui ont expliqué ici comment ils ont construit leurs studio, et je les remercie car ça m'a beaucoup aidé, je pense à dock lorenzo mrenard scare... et bien d'autre
j'ai installé mon home studio dans une pièce de mon sous sol, elle mesure 6,37m sur 3,27m et 2,13m de hauteur, donc environ 21m², la pièce était totalement vide, mur en béton et enterré au 3/4, je pense que se sont des détails qui ont une importance pour l'acoustique
aujourd'hui mon studio est fini, ou plutôt fonctionnel car il y a encore des choses à améliorer et à terminer, mais comme au bout d'un moment j'avais envie de me remettre à la musique, j'ai laissé de côté les travaux
je commence donc par montrer les mesures que j'ai obtenue, à savoir que j'ai comme écoutes des CMS50 avec le Sub et que j'ai fait les mesure avec un EMM-6 cross-spectrum direct dans une RME Fireface:
SPL 20 à 20000hz 1/48

on voit des écarts de 20 à 25dB en moyenne, ça à l'air pas trop mal mais on peut faire mieux
le creux à 70hz est dû aux écrans, on l'entend nettement ci on met les oreilles au dessus des écrans
RT60 20 à 1000hz

RT60 20 à 16000hz

dans l'ensemble c'est trop absorbé je pense, je suis entre 0,2s et 0,25s à partir de 150hz jusqu'à 16khz
en revanche en dessous des 100hz c'est plutôt pas mal car je ne dépasse pas les 0,4s à 50hz, je suis assez surpris
j'ai fait le classic système LEDE, comme ont l'appel, en faisant un mélange bass trap à membrane et absorbant, uniquement sur la quasi totalité du mur avant (derrière les enceintes, je précise au cas où), il n'y a rien d'autre pour l'instant donc je pense qu'il y a moyen d'améliorer à l'avenir
je continuerai au fur et à mesure avec photos et explication de la construction de mes bass trape, car je pense que c'est ce qui intéresse plus que l'électricité ou la pose du parquet
je crée donc ce sujet sur la construction de mon home studio car je pense que ça peut intéresser pas mal de personne, je me suis moi même beaucoup inspiré de plusieurs personne qui ont expliqué ici comment ils ont construit leurs studio, et je les remercie car ça m'a beaucoup aidé, je pense à dock lorenzo mrenard scare... et bien d'autre
j'ai installé mon home studio dans une pièce de mon sous sol, elle mesure 6,37m sur 3,27m et 2,13m de hauteur, donc environ 21m², la pièce était totalement vide, mur en béton et enterré au 3/4, je pense que se sont des détails qui ont une importance pour l'acoustique
aujourd'hui mon studio est fini, ou plutôt fonctionnel car il y a encore des choses à améliorer et à terminer, mais comme au bout d'un moment j'avais envie de me remettre à la musique, j'ai laissé de côté les travaux
je commence donc par montrer les mesures que j'ai obtenue, à savoir que j'ai comme écoutes des CMS50 avec le Sub et que j'ai fait les mesure avec un EMM-6 cross-spectrum direct dans une RME Fireface:
SPL 20 à 20000hz 1/48

on voit des écarts de 20 à 25dB en moyenne, ça à l'air pas trop mal mais on peut faire mieux
le creux à 70hz est dû aux écrans, on l'entend nettement ci on met les oreilles au dessus des écrans
RT60 20 à 1000hz

RT60 20 à 16000hz

dans l'ensemble c'est trop absorbé je pense, je suis entre 0,2s et 0,25s à partir de 150hz jusqu'à 16khz
en revanche en dessous des 100hz c'est plutôt pas mal car je ne dépasse pas les 0,4s à 50hz, je suis assez surpris
j'ai fait le classic système LEDE, comme ont l'appel, en faisant un mélange bass trap à membrane et absorbant, uniquement sur la quasi totalité du mur avant (derrière les enceintes, je précise au cas où), il n'y a rien d'autre pour l'instant donc je pense qu'il y a moyen d'améliorer à l'avenir
je continuerai au fur et à mesure avec photos et explication de la construction de mes bass trape, car je pense que c'est ce qui intéresse plus que l'électricité ou la pose du parquet

[ Dernière édition du message le 18/09/2016 à 17:07:11 ]
- 1
- 2

jobi
48

Nouvel·le AFfilié·e
Membre depuis 20 ans
26 Posté le 15/10/2016 à 19:47:22
Hello,
Joli travail.
As tu avancé sur le plafond depuis?
Je suis dans une situation similaire, j'envisage de fixer de la fibralith de 35mm au plafond.
Joli travail.
As tu avancé sur le plafond depuis?
Je suis dans une situation similaire, j'envisage de fixer de la fibralith de 35mm au plafond.
0

Kzn82
288

Posteur·euse AFfamé·e
Membre depuis 16 ans
27 Posté le 16/10/2016 à 13:30:27
salut,
merci jobi, non je n'ai pas avancé depuis, je profite de mon temps libre pour faire de la musique, je m'habitue de plus en plus à mon nouvel environnement et mes mixages s'améliorent grandement à chaque nouveau morceau,
j'ai regardé ce qu'est le fibralith, je ne sais pas du tout quel pourrait être son efficacité,
en tout cas ça semble plat et tu devrais donc le poser de façon incliné car un des principaux problème du sol/plafond est qu'ils sont parallèles, donc l'incliné d'une petite 10aines de degrés doit être idéale pour qu'il y ai un effet positif je pense
moi je compte mettre ce genre de panneaux au dessus de la zone d'écoute

ils font 15mm d'épaisseur, et comme ils sont cintrés et en bois ça devrait cassé l'écho flottant et rehausser le haut du spectre qui est en retrait, après je verrai bien en faisant des mesures si ça a réellement un impact
merci jobi, non je n'ai pas avancé depuis, je profite de mon temps libre pour faire de la musique, je m'habitue de plus en plus à mon nouvel environnement et mes mixages s'améliorent grandement à chaque nouveau morceau,
j'ai regardé ce qu'est le fibralith, je ne sais pas du tout quel pourrait être son efficacité,
en tout cas ça semble plat et tu devrais donc le poser de façon incliné car un des principaux problème du sol/plafond est qu'ils sont parallèles, donc l'incliné d'une petite 10aines de degrés doit être idéale pour qu'il y ai un effet positif je pense
moi je compte mettre ce genre de panneaux au dessus de la zone d'écoute

ils font 15mm d'épaisseur, et comme ils sont cintrés et en bois ça devrait cassé l'écho flottant et rehausser le haut du spectre qui est en retrait, après je verrai bien en faisant des mesures si ça a réellement un impact
0
[ Dernière édition du message le 16/10/2016 à 13:30:58 ]

Laurent Width
3595

Squatteur·euse d’AF
Membre depuis 19 ans
28 Posté le 16/10/2016 à 13:39:19
C'est du diy tes panneaux ?
0

Kzn82
288

Posteur·euse AFfamé·e
Membre depuis 16 ans
29 Posté le 16/10/2016 à 13:50:40
non, j'ai récupéré ça à mon boulot, c'est industriel, j'en ai d'autres encore plus cintré, il y a vraiment toutes les tailles, c'est le même bois que j'ai utilisé pour les bass-trap, bouleau de Finlande en 15mm
0

Laurent Width
3595

Squatteur·euse d’AF
Membre depuis 19 ans
30 Posté le 16/10/2016 à 15:21:39
Super intéressent comme produits, tu pourrais réaliser des panneaux latéraux avec...
0

jobi
48

Nouvel·le AFfilié·e
Membre depuis 20 ans
31 Posté le 16/10/2016 à 17:15:42
Hello,
La fibralith a un côté absorbant non négligeable, on en trouve dans de nombreuses salles de concerts, murs et plafond.
Dans la version V1 de ma régie, j'avais un important echo flottant que j'ai cassé simplement par l'ajout de 6 panneaux de laines de roche 120x60 entouré de Cotton gratte. Ca fonctionnait bien, mais ca me faisait perdre trop de hauteur.
D'où l'idée de la Fibralith.
Voici une photo de la V1 avant inondation :
[/img]https://img.audiofanzine.com/image.php?lang=fr&identifier=image&size=normal&module=user&userPhoto_id=298304y
La fibralith a un côté absorbant non négligeable, on en trouve dans de nombreuses salles de concerts, murs et plafond.
Dans la version V1 de ma régie, j'avais un important echo flottant que j'ai cassé simplement par l'ajout de 6 panneaux de laines de roche 120x60 entouré de Cotton gratte. Ca fonctionnait bien, mais ca me faisait perdre trop de hauteur.
D'où l'idée de la Fibralith.
Voici une photo de la V1 avant inondation :
[/img]https://img.audiofanzine.com/image.php?lang=fr&identifier=image&size=normal&module=user&userPhoto_id=298304y
0
[ Dernière édition du message le 16/10/2016 à 17:21:39 ]

Kzn82
288

Posteur·euse AFfamé·e
Membre depuis 16 ans
32 Posté le 17/10/2016 à 13:22:09
si ça absorbe autant que de la laine minérale pour moins d'épaisseur le fibralith est plus intéressant, même pour faire des murs absorbant, après reste à voir le prix et si c'est facilement trouvable
ouais c'est vrai que je pourrais faire par exemple un panneau de laine de roche entre deux panneaux cintré, ça aurait surement un impact sur l'acoustique intéressant, il faudrait seulement que j'ai un peu de courage pour bricoler ça maintenant que tout est installé
Citation de LoEnzo :
Super intéressent comme produits, tu pourrais réaliser des panneaux latéraux avec...
ouais c'est vrai que je pourrais faire par exemple un panneau de laine de roche entre deux panneaux cintré, ça aurait surement un impact sur l'acoustique intéressant, il faudrait seulement que j'ai un peu de courage pour bricoler ça maintenant que tout est installé

0

jobi
48

Nouvel·le AFfilié·e
Membre depuis 20 ans
33 Posté le 17/10/2016 à 14:20:50
entre 15 et 30 € le mètre carré pour la fibralith, en fonction de l'épaisseur.
0

Kzn82
288

Posteur·euse AFfamé·e
Membre depuis 16 ans
34 Posté le 18/10/2016 à 12:34:50
donc c'est plus chers que la laine de roche, faut voir l'épaisseur car c'est presque le double, faut en tenir compte, mais juste pour le plafond c'est intéressant si effectivement ça fait économiser de la hauteur
0

Laurent Width
3595

Squatteur·euse d’AF
Membre depuis 19 ans
35 Posté le 18/10/2016 à 18:27:43
Jolie studio @jobi

0

jobi
48

Nouvel·le AFfilié·e
Membre depuis 20 ans
36 Posté le 18/10/2016 à 19:45:35
Plus cher que de la laine de roche, certes, mais il faut ajouter au traitement absorbant de la laine de roche un cadre en bois et du tissu.
Pas grand chose en soi mais c'est déjà ça.
De mémoire, la laine de roche haute densité que j'ai utilisé pour les absorbeurs au plafond n'était pas donnée...
Pour les fréquences absorbées de mes panneaux DIY, ce n'était pas efficace dans le bas médium. Voire même trop efficace dans le haut.
Ce que j'ai pu entendre avec de la fibralith était plus étendu dans le bas du spectre.
Merci! C'était confortable et chaleureux.... jusqu'à que ca devienne humide..... et moisi!
Pas grand chose en soi mais c'est déjà ça.
De mémoire, la laine de roche haute densité que j'ai utilisé pour les absorbeurs au plafond n'était pas donnée...
Pour les fréquences absorbées de mes panneaux DIY, ce n'était pas efficace dans le bas médium. Voire même trop efficace dans le haut.
Ce que j'ai pu entendre avec de la fibralith était plus étendu dans le bas du spectre.
Citation de LoEnzo :
Jolie studio @jobi
Merci! C'était confortable et chaleureux.... jusqu'à que ca devienne humide..... et moisi!
0

jobi
48

Nouvel·le AFfilié·e
Membre depuis 20 ans
37 Posté le 15/12/2016 à 16:15:56
Hello,
Je passe ici pour vous informer de l'avancé de mes travaux.

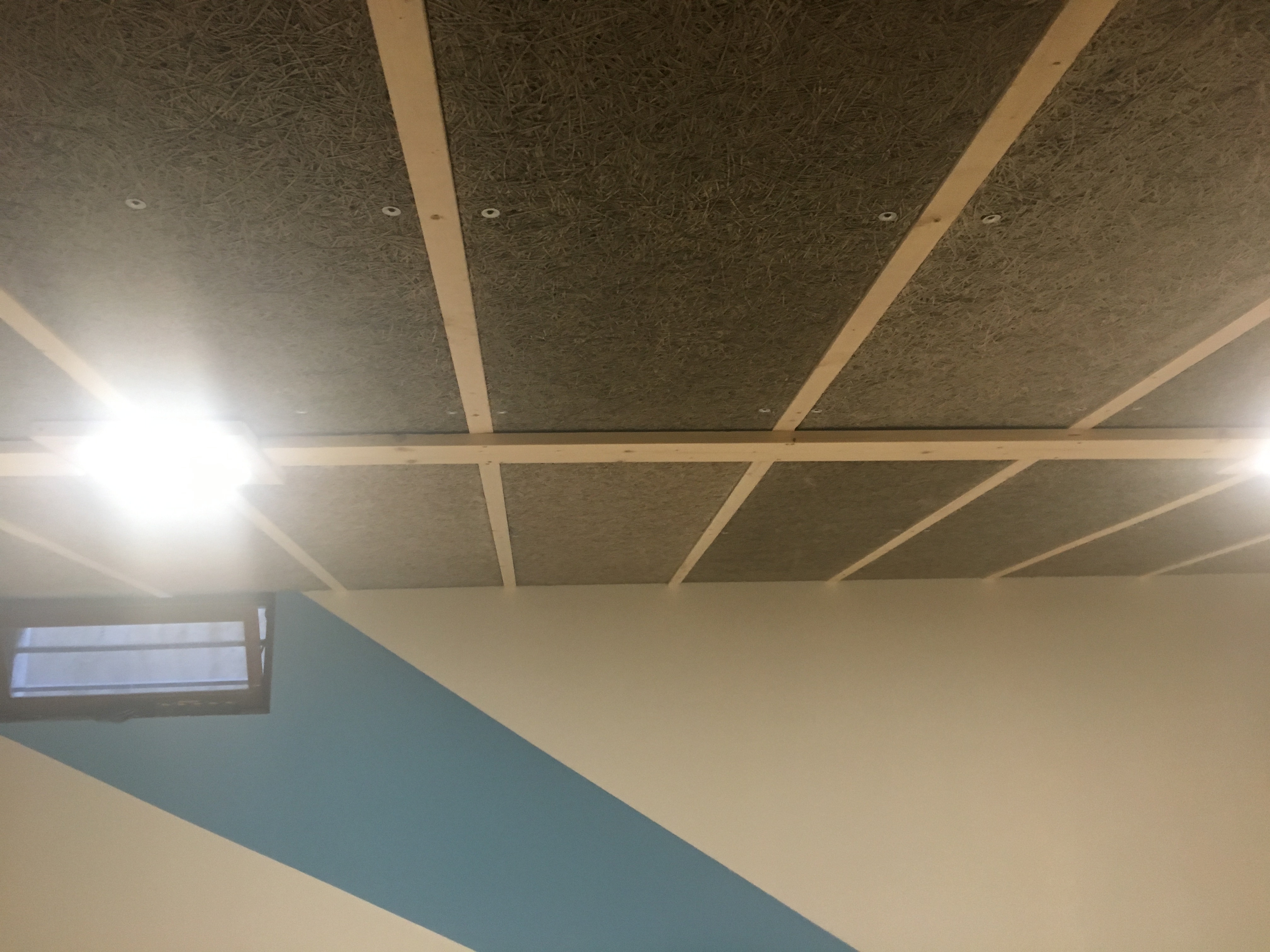

Les panneaux de fibralith de 25mm d'épaisseur sont posés, et ca a nettement réduit le flutter echo. Satisfait donc!

Je passe ici pour vous informer de l'avancé de mes travaux.
Les panneaux de fibralith de 25mm d'épaisseur sont posés, et ca a nettement réduit le flutter echo. Satisfait donc!
0
[ Dernière édition du message le 15/12/2016 à 16:18:56 ]

Kzn82
288

Posteur·euse AFfamé·e
Membre depuis 16 ans
38 Posté le 20/12/2016 à 22:13:30
désolé, je n'avais pas vu qu'il y avait eu de l'activité sur mon post, je ne reçois plus les notifications AF (je comprends pas pourquoi),
c'est propre en tout cas, étonné que ça fonctionne car c'est fin et plat, ça semble un bon produit, tu l'a fixé comment? le plafond est en parpaing avec hourdis?
c'est propre en tout cas, étonné que ça fonctionne car c'est fin et plat, ça semble un bon produit, tu l'a fixé comment? le plafond est en parpaing avec hourdis?
0

jobi
48

Nouvel·le AFfilié·e
Membre depuis 20 ans
39 Posté le 20/12/2016 à 22:38:28
Oui, plafond en hourdis.
J'ai fixé six tasseaux dans la longueur de la pièce, les panneaux sont fixés sur ces tasseaux. 6 vis par panneaux avec rondelles afin d'éviter que la tête de vis ne traverse la fibralith, c'est relativement fragile comme matériau.

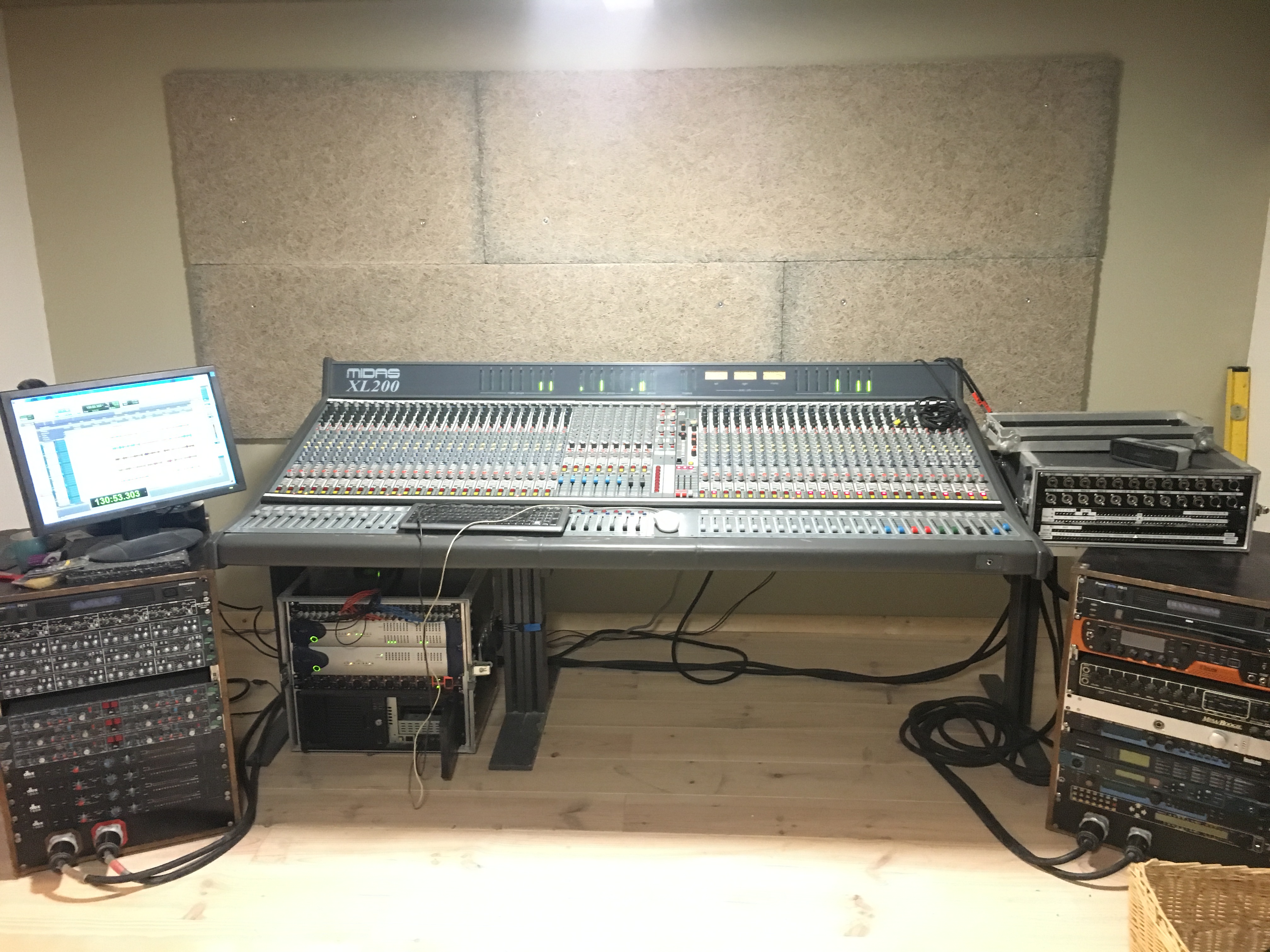

Il me restait 3 panneaux, je les ai disposé derrière la console pour faire un mur absorbant. Pas encore écouté avec les enceintes.

J'ai fixé six tasseaux dans la longueur de la pièce, les panneaux sont fixés sur ces tasseaux. 6 vis par panneaux avec rondelles afin d'éviter que la tête de vis ne traverse la fibralith, c'est relativement fragile comme matériau.
Il me restait 3 panneaux, je les ai disposé derrière la console pour faire un mur absorbant. Pas encore écouté avec les enceintes.
1
[ Dernière édition du message le 20/12/2016 à 22:41:46 ]

Ptipois
1411

AFicionado·a
Membre depuis 10 ans
40 Posté le 21/12/2016 à 10:53:26
Wawh
Ça commence vraiment à avoir de la gueule, bravo !

Ça commence vraiment à avoir de la gueule, bravo !
0
Chevalier du fer à souder...

jobi
48

Nouvel·le AFfilié·e
Membre depuis 20 ans
41 Posté le 23/12/2016 à 06:47:19
Merci,
Il me reste l'acoustique de la régie à traiter. Je vais réutiliser les panneaux de laine de roche de 120x60 en guise d'absorbeur muraux qui servait à casser l'écho flottant au plafond dans la V1.
Restera la question du mur arrière :
diffuseur/absorbeur sous quelle forme.
J'étudierais cela une fois quelques mesures acoustique relevées avec les écoutes et un sub.
J'attaque bientôt la pièce attenante, environ 12m2, qui sera la salle de prise de son.
Je souhaite faire une boite dans la boîte mais je n'ai que 2,20m de hauteur, je suis en réflexion sur le cahier des charges que je m'impose.
Je connais déjà les points faibles existants, le passage de câbles Regie/cabine entre autre. Je vais fabriquer un piège à son des deux côtés, ca devrait aider.
Je suis issu du live, j'aime quand ca joue fort
Il me reste l'acoustique de la régie à traiter. Je vais réutiliser les panneaux de laine de roche de 120x60 en guise d'absorbeur muraux qui servait à casser l'écho flottant au plafond dans la V1.
Restera la question du mur arrière :
diffuseur/absorbeur sous quelle forme.
J'étudierais cela une fois quelques mesures acoustique relevées avec les écoutes et un sub.
J'attaque bientôt la pièce attenante, environ 12m2, qui sera la salle de prise de son.
Je souhaite faire une boite dans la boîte mais je n'ai que 2,20m de hauteur, je suis en réflexion sur le cahier des charges que je m'impose.
Je connais déjà les points faibles existants, le passage de câbles Regie/cabine entre autre. Je vais fabriquer un piège à son des deux côtés, ca devrait aider.
Je suis issu du live, j'aime quand ca joue fort
0

steppers
1128

AFicionado·a
Membre depuis 17 ans
42 Posté le 02/08/2017 à 18:51:37
Flag
0

TomA SL
7525

Je poste, donc je suis
Membre depuis 21 ans
43 Posté le 02/08/2017 à 19:16:29
x
Hors sujet :Ah mais c'est jobi ! Comment ça va ? Je te vois en septembre au Metal Fest ?
0
[ Dernière édition du message le 02/08/2017 à 19:16:52 ]

jobi
48

Nouvel·le AFfilié·e
Membre depuis 20 ans
44 Posté le 02/08/2017 à 19:18:33
Toma le guitariste aux accords pop?
0

jobi
48

Nouvel·le AFfilié·e
Membre depuis 20 ans
45 Posté le 02/08/2017 à 19:19:26
Au passage pour le studio, salle de prise terminée, studio opérationnel.
0

TomA SL
7525

Je poste, donc je suis
Membre depuis 21 ans
46 Posté le 02/08/2017 à 19:21:28
x
Hors sujet :Citation de jobi :Toma le guitariste aux accords pop?
Arrêtes tu sais très bien que je vaux mieux que ça !
0

jobi
48

Nouvel·le AFfilié·e
Membre depuis 20 ans
47 Posté le 02/08/2017 à 19:22:51
Tant qu'ils sonnent ces accords, ça me va !
