Sujet de la discussion solution réparation écran dep 5
Bonjour à tous pour ceux que ça interresse si l'écran de votre sep 5 ne s'allume plus :

ouvrir la bête

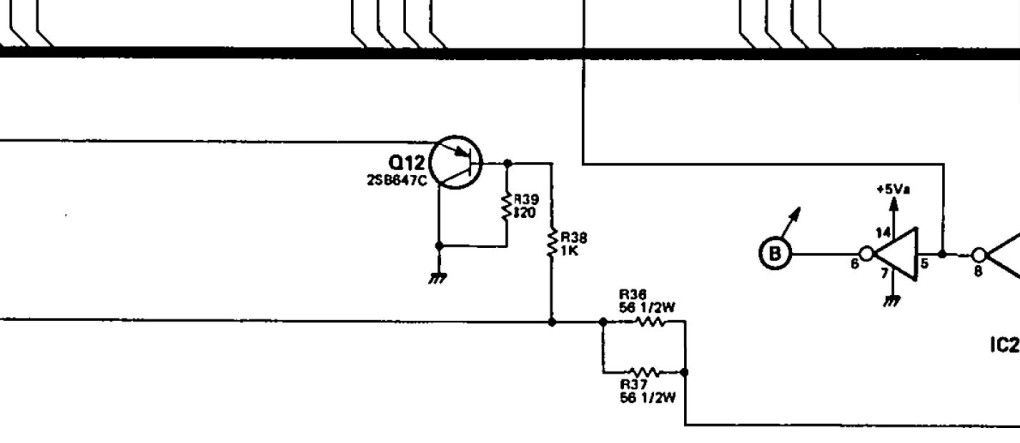

changer les deux résistances r38 et R39
120 ohms et 1 Kohms a cote du tr 12 juste a cote des connecteur de l'écran sur la carte mère .

la résistance de 120 ohms varie presque a 900 ohms c'est elle qui fou le bouzin en vrac la 1kohm la changer en meme temps au cas ou !!

voili voilou a vos fer a souder !!!
Afficher le sujet de la discussion
11
En rade aussi d'écran. Je l'ai remis en marche après pas mal de temps sans le brancher...et rien.
Si j'ai le courage j'ouvre...
à plus
12
Salut j'ai changé un des condensateur (opération conseillée ci avant) une pièce à un €, ça n'a rien changé, l'ai confié à un réparateur du coin, et a commandé et obtenu un nouvel écran via Roland.be pour pas trop cher, mais l'affichage ne fonctionne toujours pas, en attente depuis 6 mois d'une autre pièce...c'est plutôt Marlboro...:(((
13
Tiens, marrant ça, il y a 3 ans j'ai voulu faire réparer le mien et Roland Bénélux avait répondu que le display n'était plus disponible!?!

Et "pour pas trop cher" ça veut dire combien?
14

Je déterre

Quelqu'un aurait il pris des mesures au niveau des connecteurs CN1 et CN2 ?

https://soundcloud.com/courtman-1

15
Salut Courtman! déterrons....
bon, perso, il y a quelques temps dejà, j'avais réparé le mien qui avait cette panne d'afficheur...
j'avais changé la résistance R39 et le transistor Q12 2SB647C(PNP) et pour m'apercevoir que les IC 14 et 15 (M54563)(8-channel transistor array) qui pilotent le LCD étaient aussi HS!!! (ce sont surtout eux qui crament et empêchent le LCD de fonctionner correctement...
Mais là, galère pour les changer (les IC) car le PCB est en double face et fragile de surcroît... J'ai donc réussi à les enlever et mettre des supports de CI pour pouvoir accueillir des équivalences qui fonctionnent très bien (UDN2981 ou TD62783AP). Le LCD s'est remis à fonctionner... Voilà... Ensuite il y a dans le circuit d'autres composants qui peuvent être en cause. Aucune panne n'est identique... Ce serait trop beau... Bon courage à ceux qui cherchent... ;)

Inwave66

16

Merci pour cette réponse. Je regarde ça quand mon etabli se libére pour me remettre la tête dedans.

Des fois il vaut mieux mettre de coté et y revenir plus tard !!

C'est pour cela que je demandais les signaux et mesures sur CN1 et CN2, je soupsonnais aussi les drivers M54563 de l'ecran VFD.

Wikipedia : Un afficheur fluorescent (en anglais VFD pour vacuum fluorescent display) est un dispositif d'affichage utilisé dans des appareils électroniques grand public tels que des magnétoscopes, des autoradios et des fours à micro-ondes.

Sur le VFD : http://xavier.fenard.free.fr/VFD_.htm



https://soundcloud.com/courtman-1

[ Dernière édition du message le 24/08/2016 à 20:54:17 ]

17
Oui...tu peux les soupçonner les deux IC...ils pètent bien!!! même partiellement ce qui donne parfois des affichages intempestifs et extinction aussitôt de l'afficheur...
On peut les vérifier avec le datasheet qui permet de savoir le brochage et ainsi contrôler s'il y a un court-circuit entre les entrées et sorties...
Sinon, le dessoudage de ces 2 circuits n'est pas facile du tout et gare aux pistes qui peuvent s'arracher...
Si après contrôle, les deux IC sont morts, une solution consiste (pour ne pas abimer le circuit), c'est de couper toutes les pattes de l'IC et une fois le circuit accessible, aspirer le reste des pattes avec une pompe à dessouder... Bon courage pour ton depannage!

Inwave66

18

C'est en commande avec des 2SB647C, cela devrait arriver debut septembre !!



https://soundcloud.com/courtman-1

19



Me voila aprés le changement des deux drivers M54563 de l'ecran VFD.

La suite : trouver pourquoi il me manque quelques digits !!!

https://soundcloud.com/courtman-1

20
Bon, et bien , il y a du progrès!!!:bravo:
Si le LCD s'allume, c'est déjà pas mal! par contre, ce qui me chiffonne un peu (tes deux IC étant neufs) c'est la question suivante: As-tu vérifié la continuité des soudures entre la face inférieure de la carte mère et la face coté composants sur les contacts des 2 IC? As-tu mis des supports d'IC? si oui, il est facile avec un testeur de continuité, de vérifier si les liaisons (soudures) sont bonnes... c'est la 1ere chose à faire avant de chercher ailleurs. Vérifies ca et tiens nous au jus! (c'est le cas de le dire! Lol!)
Bon courage!!! Il faut savoir être patient et ne jamais renoncer. Avec de la méthode on y arrive!!!;)

Inwave66
