Panne de son sur Yamaha Electone ME 50

23 réponses
2 participants
1 384 vues
1 follower

Mecaso

Nouvel·le AFfilié·e

Membre depuis 17 ans

Sujet de la discussion Posté le 24/02/2023 à 21:11:56

Bonsoir à tous. :clin:

Je viens de récupérer un orgue Yamaha Electone ME 50.
Sur cet orgue, les voyants s'allument, le rythme démarre,
mais aucun son audible ne sort. J'ai vérifié la pédale de
volume, tourné le bouton de volume vers Max, connecté
un ampli à la "sortie Aux"....Rien ne sort. Quelqu'un aurait-il
une idée à me suggérer pour m'en sortir? Y-a-t-il moyen, à
tout hasard, de faire un "reset" sur cet orgue? :?:

Merci d'avance pour vos suggestions....
Cordialement.

Mecaso

Anonyme

2 Posté le 25/02/2023 à 00:07:56

Je viens d'uploader le manuel complet (toutes les langues) du ME-50.

Tu le trouveras donc ici :
https://medias.audiofanzine.com/files/me-30-me-50-complet-545235.pdf

Télécharge-le, puis ouvre-le, et va à la page 74 du manuel (page 77 du PDF), et consulte le deuxième problème listé. Je pense que c'est celui qui te concerne.

Dis-nous si ça résout le problème.

Si ça ne suffit pas, il me semble qu'on peut faire un reset complet du ME-50 de cette façon :
1.
Eteindre l'orgue.
2.
Appuyer sur la touche "Multi-Menu" qui se trouve à l'extrême gauche (c'est peut-être un choix politique, je ne sais pas).
3.
Allumer l'orgue tout en gardant le doigt appuyé sur la touche "Multi-Menu" pendant une dizaine de secondes.

Dis-nous si ça ça marche, au cas où la première solution n'aurait pas marché.

Mecaso

Nouvel·le AFfilié·e

Membre depuis 17 ans

3 Posté le 25/02/2023 à 00:18:23

Merci....!

J'ai essayé avec la touche multi-menu. Mais, je n'ai peut-être
pas laissé le doigt assez longtemps. :clin:

(Il fut un temps où
on aimait laisser le doigt plus longtemps....ailleurs! :facepalm:

)
J'ai vérifié aussi la pédale et le volume Master et leur position
ainsi que les volumes des différentes sections de sonorités...
en vain. Je verrai ça tout à l'heure. Maintenant....Dodo.
Et encore merci....

Anonyme

4 Posté le 25/02/2023 à 00:50:29

Citation de Mecaso :

... Mais, je n'ai peut-être pas laissé le doigt assez longtemps. (Il fut un temps où on aimait laisser le doigt plus longtemps....ailleurs! )...

Y a pas de raison d'arrêter.
Sauf si le coeur s'emballe dangereusement, bien sûr.

Le meilleur instrument de musique que je connaisse... c'est celui qui dort à côté de moi la nuit. Même à plus de soixante-cinq ans, l'instrument marche encore comme neuf quand j'y laisse le doigt le temps nécessaire (et en général ça ne nécessite pas des heures...)
:bravo:

Mecaso

Nouvel·le AFfilié·e

Membre depuis 17 ans

5 Posté le 25/02/2023 à 11:28:05

Bonjour tout le monde.

Citation de BlackWinny :

Télécharge-le, puis ouvre-le, et va à la page 74 du manuel (page 77 du PDF), et consulte le deuxième problème listé. Je pense que c'est celui qui te concerne.

Dis-nous si ça résout le problème.

Si ça ne suffit pas, il me semble qu'on peut faire un reset complet du ME-50 de cette façon :
1.
Eteindre l'orgue.
2.
Appuyer sur la touche "Multi-Menu" qui se trouve à l'extrême gauche (c'est peut-être un choix politique, je ne sais pas).
3.
Allumer l'orgue tout en gardant le doigt appuyé sur la touche "Multi-Menu" pendant une dizaine de secondes.

Dis-nous si ça ça marche, au cas où la première solution n'aurait pas marché.

Dernières nouvelles: Aucune solution n'a fonctionné.... :mrg:

Je n'ai donc toujours pas de son sur mon Electone ME50....

Je poursuis donc mes investigations... :clin:

Anonyme

6 Posté le 25/02/2023 à 14:30:01

Là ça devient plus délicat alors...

Quand tu as écrit "Je viens de récupérer un orgue"... on te l'a donné ou tu l'as acheté ? Et tu n'as pas pu l'essayer avant de le "récupérer" ? Dit autrement : avant son déplacement pour arriver chez toi, il fonctionnait ?

Mecaso

Nouvel·le AFfilié·e

Membre depuis 17 ans

7 Posté le 25/02/2023 à 16:23:22

Voilà...
J'ai bien récupéré gratuitement cet orgue.
J'avais vu l'annonce sur "le bon coin" où une
personne donnait cet orgue qui ne fonctionnait
pas. J'ai juste eu la peine d'aller le chercher.
Donc cela ne m'a couté que le gasoil...
Et le gars qui s'en séparait l'avait lui aussi
récupéré gratuitement. :clin:

J'ai refait, ce matin, les manipulations préconisées,
et...rien! Je suis sûr que les anciens propriétaires
l'ont ouvert, car il manque toute une série de vis
à la coque en plastique qui ferme le dessous de
l'orgue. Mais je ne vois aucune trace de
"maltraitance" dans les nappes de fils ou sur les
cartes de circuit imprimé. Je voulais juste tenter ma
chance pour essayer de le sauver... Pour le moment,
c'est cuit....!!! (Cui...Cui..., disait le pinson....)

Mecaso

Nouvel·le AFfilié·e

Membre depuis 17 ans

8 Posté le 26/02/2023 à 09:24:39

Bonjour
Je pense à une chose.
Il y a-t-il, à l'intérieur de l'orgue un accu mémoire? :8O:

Ne pourrait-il pas être en cause dans le problème
que je rencontre? :8O:

Quel est en réalité son rôle dans
le fonctionnement de l'orgue? :8O:

Si quelqu'un peut me répondre, merci d'avance! :clin:

Anonyme

9 Posté le 26/02/2023 à 15:42:36

Il y a une pile interne qui mémorise pas mal de choses : lorsque tu éteins l'orgue, les réglages du panneau de commande (les registres) sont mémorisés pour être immédiatement rappelés automatiquement à la mise sous tension suivante. La pile interne mémorise aussi énormément de réglages personnels.
De plus, énormément de réglages personnels peuvent effectivement être transférés dans un accu-mémoire de modèle Yamaha RP-1 (pages 70-71 du manuel et surtout la page 71). Attention, la pile au lithium 3 volts qui alimente l'accu-mémoire n'a une durée de vie que d'environ 5 ans.
Quant à la pile interne de l'orgue (qui mémorise les réglages, les registres, les accompagnements, etc. de façon interne, mais aussi probablement le setup de démarrage, genre de BIOS puisque ces orgues sont plus ou moins des ordinateurs en soi) je ne sais pas combien de temps elle dure, mais à mon avis ça ne doit pas être plus de 5 à 10 ans. Il est possible que ton problème vienne de l'impossibilité de cette pile interne de restituer le setup de démarrage si elle est complètement morte. En ce cas, la changer pourrait effectivement remettre l'orgue en état de fonctionner, c'est à voir...

Mais je n'ai pas le Service Manual du ME-50. Pour certains autres orgues oui, mais malheureusement pas pour celui-là. Mais je crois qu'on le trouve facilement à pas cher du tout (en format papier, je ne l'ai jamais trouvé en format PDF) sur Ebay ou ailleurs.

[ Dernière édition du message le 26/02/2023 à 15:43:49 ]

Mecaso

Nouvel·le AFfilié·e

Membre depuis 17 ans

10 Posté le 26/02/2023 à 16:07:38

Merci BlackWinny!

J'ai remarqué, hier, sur une carte, un accu de couleur verte.
Ce n'est qu'après avoir remonté l'orgue pour un nouveau test
que j'ai réalisé que j'aurais dû le vérifier. Je vais donc ré-ouvrir
la bête et m'occuper de ~~ce cul~~ cet accu.
Je suis un vieux de 78 ans, mais j'aime encore bricoler et
persévérer jusqu'à (essayer de) trouver la solution face à une
panne.
Je te suggère de regarder mon profil (si tu ne l'as pas déjà
fait). Tu en sauras un peu plus sur moi....!
Merci encore... :clin:

Mecaso

Nouvel·le AFfilié·e

Membre depuis 17 ans

11 Posté le 26/02/2023 à 16:36:39

Re:
Je viens d'ouvrir la bête.

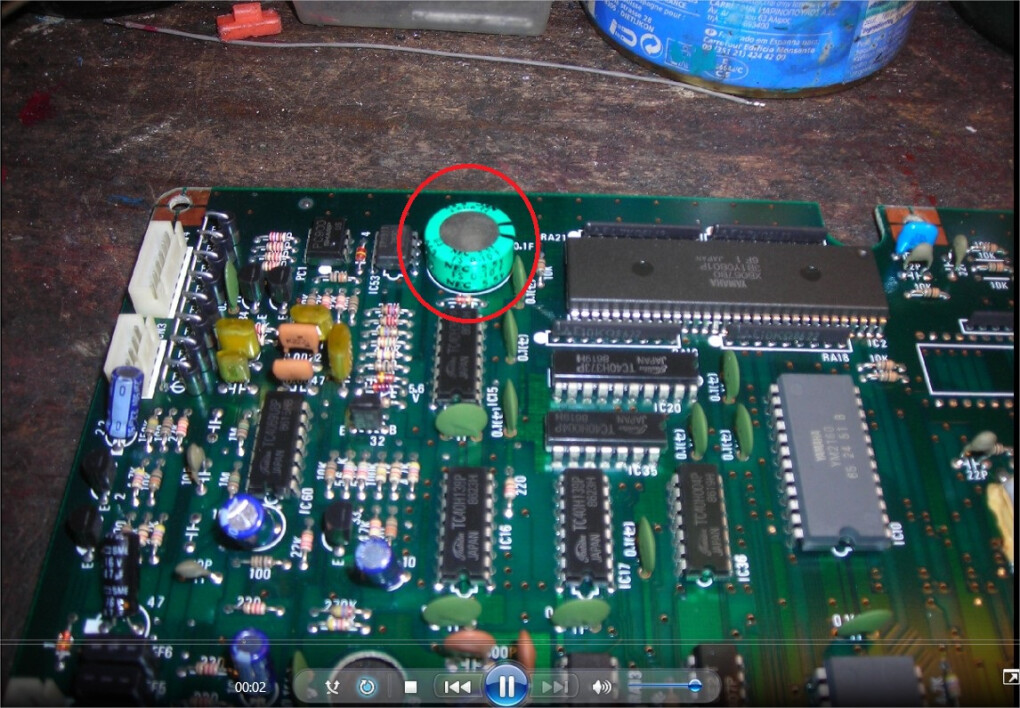

Voici l'accu en question (Voir photo jointe)

Il est marqué 5,5v, et il ne fait que 2,8v. Sans compter qu'il perd un peu quand il est sollicité.
Non?

Anonyme

12 Posté le 26/02/2023 à 16:51:17

Ah, oui. Je ne suis pas aussi ancien que toi, mais mon âge est plus proche du tien que de celui de la majorité des abonnés de nos forums. J'ai 63 ans. Je viens de voir ton profil comme tu l'as suggéré, et on a vécu (avec une différence de 15 ans entre ton âge et le mien) une époque bien différente de celle d'aujourd'hui. Je ne dirais pas que "c'était mieux avant" comme disent certains anciens comme nous, mais si on dispose aujourd'hui d'une technologie extraordinaire qu'on n'avait même pas rêvé dans les années 60-70 je trouve dommage que le social et l'humain n'aient pas suivi cette évolution.

En ce qui me concerne, après une longue carrière de biologiste de l'évolution malgré une narcolepsie intense, je passe maintenant, depuis plusieurs années, une grande partie de mon existence dans un hôpital (5 jours par semaine) à cause d'une autre maladie (cancer de moelle osseuse) et j'y donne une fois par semaine des cours de musique à des enfants malades eux aussi de cancer, tout en continuant à pratiquer moi-même la musique. Je n'ai jamais été compositeur, mais excellent interprète (j'ai été flûtiste vacataire dans deux grands orchestres, dont un en Chine) en classique occidental, en classique chinois, et en néo-classique (new age comme on dit maintenant) à la flûte, au piano, à l'orgue, au synthé, à la guitare, et au ErHu (violon chinois). Et je commence humblement à composer maintenant que j'ai plus de temps depuis que je ne travaille plus.

[ Dernière édition du message le 26/02/2023 à 16:59:17 ]

Anonyme

13 Posté le 26/02/2023 à 16:53:09

Citation de Mecaso :

Re:
Je viens d'ouvrir la bête.
Voici l'accu en question (Voir photo jointe)
Il est marqué 5,5v, et il ne fait que 2,8v. Sans compter qu'il perd un peu quand il est sollicité.
Non?

2,8 effectif pour 5,5 nominal, et avec de surcroît une perte supplémentaire à la sollicitation... il est effectivement très possible que ce soit la cause.
:bravo:

[ Dernière édition du message le 26/02/2023 à 16:57:46 ]

Mecaso

Nouvel·le AFfilié·e

Membre depuis 17 ans

14 Posté le 26/02/2023 à 18:46:13

Re:
Eh bien non!
J'ai remplacé l'accu par un autre de même tension mais de débit
supérieur que j'avais un peu chargé auparavant à 6v.....et....pareil.
Pas de son....
J'ai contacté le service client de Yamaha en Allemagne en exposant
mon problème. J'ai un accusé de réception et un numéro de suivi.
C'est là qu'on verra si j'ai une réponse......
Voilà l'intervention:

***************************************************************************************
Merci d'avoir contacté Yamaha Music Europe GmbH. Cet e-mail sert à confirmer la bonne réception de votre demande. Votre numéro de dossier est le 00248295.

Si vous souhaitez nous communiquer des informations ou nous transmettre des fichiers supplémentaires concernant ce dossier, veuillez répondre à cet e-mail.

Nous reviendrons vers vous prochainement.

Meilleures salutations
Le service clients de Yamaha

Nous avons reçu la demande suivante :
******
Objet : Pas de son sur Electone ME-50
Contenu :
Bonjour

Sur mon orgue Electone ME-50, les voyants s'allument et quand je lance un rythme,

la led marquant les mesures clignote en cadence, mais, aucun son ne sort quand je

joue ni sur la sortie Aux/out, ni sur la sortie Headphones, ni dans les haut parleurs de

l'orgue, bien entendu, avec le "Master volume" activé et la pédale d'expression

enfoncée.

J'ai tenté un "reset" en tenant appuyée la touche tout à gauche du multi menu au

moment de la mise sous tension, mais, aucun résultat. Qu'en pensez-vous SVP?

Si cela vous est possible, j'aimerais bien recevoir le schéma électronique de cet

orgue.

Merci d'avance pour votre aide.

Cordialement...

Bernard AUBERT

*****************************************************************************************
Quant à ta santé.....c'est fou, le nombre de personnes qui une fois à la
retraite sont frappées par le crabe. Je te souhaite bon courage....ne pouvant
malheureusement faire plus.
Pour ma part, j'ai eu un cancer de la prostate détecté assez tôt et opéré en
2005. Je suis toujours là. Hélas, mon père en est décédé en 1992. Mais,
je pense qu'il n'a jamais su qu'il avait un cancer de la prostate. C'était en 92.....
et personne dans le milieu médical, même le chirurgien, ne le lui ont dit.
Merci encore et bon courage face au crabe....

PS:Pour ma part, j'ai passé ma vie professionnelle à la SNCF pour finir cadre
en Direction.

[ Dernière édition du message le 26/02/2023 à 18:47:20 ]

Mecaso

Nouvel·le AFfilié·e

Membre depuis 17 ans

15 Posté le 27/02/2023 à 13:34:27

Bonjour
Le service clients de Yamaha m'a répondu ce matin à 10h36'.
Je n'ai pas manqué de les remercier. J'ai reçu aussi quelques
schémas électroniques.
Voici la réponse du service Clients Yamaha:
**********µ

Mr. Bernard AUBERT

Nous vous remercions de nous avoir contacté.

Vous trouverez quelques schémas électroniques du ME50 en fichiers joints.

Si vous n'avez aucuns sons en sorties, cela pourrait provenir d'un défaut d'alimentation des différents amplis :


Nous vous informons que pour toutes demandes d'achat d'une pièce détachée électronique ou acoustique, d'un mode d'emploi papier (version *.pdf téléchargeable sur notre site) ou d'un guide technique, vous pouvez :

- vous rendre sur le lien suivant :
https://yamaha.sparepartservice.shop/eshopmvc/index?g7=1332876N&

Si vous ne trouvez pas ce que vous recherchez sur le site conseillé, c'est simplement que la pièce n'a pas encore été référencée (jamais commandée auparavant sur le site).

N'hésitez pas à en faire la demande sur le formulaire de contact :
https://yamaha.sparepartservice.shop/eshopmvc/request/contact?g7=1332876N

Cordialement

Le support consommateurs Yamaha
******

Anonyme

16 Posté le 27/02/2023 à 15:17:37

Chouette, ça avance.
:mrg:

Le ME-50 n'est pas référencé dans la liste des produits Yamaha ayant des pièces détachées sur le lien qu'ils t'ont conseillé (https://yamaha.sparepartservice.shop/eshopmvc/index?g7=1332876N&), mais au moins tu as un contact.

Tu pourrais nous montrer l'image Image_2023-02-27_10-36-01.png ? On ne la voit pas.

Et éventuellement, si tu es d'accord, tu pourrais nous montrer les quelques schémas électroniques du ME50 qu'ils t'ont mis en pièces jointes ? Si tu n'y arrives pas en passant par le forum, on peut éventuellement essayer par MP. Tu me dis, et si oui alors en ce cas je t'enverrai mon adresse e-mail dans un MP.
(EDIT : ça y est, je t'ai envoyé une réponse par MP)

Pour le crabe, j'ai la bestiole depuis 2018. J'ai passé deux ans de chimio, dont une partie très intensive où j'étais totalement KO, suivie d'une autogreffe de moelle osseuse. Et puis la pandémie a désorganisé complètement le suivi en 2020 et 2021 en raison surtout du manque cruel de personnel et de moyens. Il a fallu attendre début 2022 pour que le suivi redevienne plus "normal", plus serein. Près de trois ans sans quasiment pouvoir faire de musique tellement j'étais à ramasser à la petite cuiller. L'autogreffe a réussi, mais a été longue, très longue à prendre. Je me remets tout doucement, loin d'être tiré d'affaire encore, mais en plutôt bonne voie.

[ Dernière édition du message le 27/02/2023 à 15:34:35 ]

Mecaso

Nouvel·le AFfilié·e

Membre depuis 17 ans

17 Posté le 28/02/2023 à 09:22:49

Bonjour

Oui, nos messages se sont croisés. :clin:

Si tu veux (et peux) publier les schémas sur
le forum, je n'y vois aucun inconvénient.
Pour ma part, je ne m'en sens pas capable.
Quant a ta santé, c'est vrai que les chimios,
"ça vous fout en l'air". Toutes les personnes
que j'ai rencontrées et qui en ont subi sont
unanimes à ce sujet!!! :oops2:

Bon courage..... :clin:

Anonyme

18 Posté le 28/02/2023 à 23:32:13

D'accord. Je vais publier les schematics dans la partie documentation du ME-50 sur Audiofanzine demain dans la soirée.
:mrg:

Citation :

Bon courage.....

Merci !

Anonyme

19 Posté le 01/03/2023 à 23:12:25

Voilà. C'est publié.

J'ai donc mis en ligne :
1. le manuel utilisateur complet (et en 4 langues dont le français) du ME-30 et ME-50.
2. les schémas électroniques complets des parties digitales et analogiques du ME-30 et ME-50.

Tout est ici :
https://fr.audiofanzine.com/orgue/yamaha/Electone-ME-50/medias/autres/
:bravo:

[ Dernière édition du message le 01/03/2023 à 23:12:54 ]

Mecaso

Nouvel·le AFfilié·e

Membre depuis 17 ans

20 Posté le 01/03/2023 à 23:14:37

Merci Jacques! Tu es un as! :clin:

Anonyme

21 Posté le 01/03/2023 à 23:20:34

Mecaso

Nouvel·le AFfilié·e

Membre depuis 17 ans

22 Posté le 05/03/2023 à 11:37:44

Bonjour à tous.
Eh bien, mon orgue ME-50 est ressuscité!!!! :bravo:

A force de longues investigations, j'ai fini par trouver
l'origine de la panne de son.
Plusieurs condensateurs électrolytiques étaient en
court circuit. J'ai aussi découvert un transistor
2SC3377, en court circuit lui aussi, entre émetteur et collecteur.
Sur la carte Alimentation, j'ai aussi trouvé un régulateur
3052V défectueux et une liaison coupée avec un redresseur
1D2C1. De plus, l'accumulateur mémoire était HS.
Voilà, je ne dois pas avoir oublié grand chose. :clin:

Et.....donc....la persévérance paye! :clin:

Anonyme

23 Posté le 05/03/2023 à 14:58:17

Eh ben... il est ressuscité d'entre les morts, cet orgue ! Bravo à toi ! Il va maintenant pouvoir commencer une seconde vie !
:bravo:

Mecaso

Nouvel·le AFfilié·e

Membre depuis 17 ans

24 Posté le 03/08/2025 à 20:48:20

Bonsoir tout le monde.

A tout hasard, "Anonyme" serait-il de passage sur ce forum???

Juste pour lui demander des nouvelles de sa santé....

Je sais, plus de deux ans de ma part sans l'avoir fait,

ce n'est pas du tout sympa..... :oops2:

< Liste des sujets
Charte

Liste des modérateurs
