Clavinova CVP 85A
- 69 réponses
- 29 participants
- 51 615 vues
- 29 followers
Afficher le sujet de la discussion
yaumyaum
13
Nouvel·le AFfilié·e
Membre depuis 6 ans
jgabryc
4
Nouvel·le AFfilié·e
Membre depuis 11 ans
bonjour yaumyaum pardon pour cette réponse un peu tardive , il y a des périodes ou on ne fait pas ce que l'on veut!
-Pour répondre a ta question , et bien oui, l’opération est à la portée d'un électronicien amateur pourvu d'une bonne organisation et peut être aussi d'une loupe
mais il me semble que tu as déjà commencé la restauration pour laquelle je te souhaite la meilleure réussite,
-Au cas où tu aurais besoin des plans je les tiens à ta disposition en ce cas tu peux me contacter sur pseudo at gmail.com : cependant je dois t'informer que suite a la réparation , j'ai eu un léger doute : plusieurs fonction on très vite disparu telles que : "tempo+" " organ" et "up" du lecteur disquette; depuis il semble stabilisé mais pour retrouver ces fonctions ... mystère...si quelqu'un a la solution je suis preneur.
-Pour ce qui concerne la transformation du 3"1/2 en usb je me retrouve avec un problème de différence de langage et inversement en adjoignant un lecteur externe 3"1/2 plus aucun pc ne formate en 720 ! là encore si quelqu'un détient une solution ..
-je te souhaite bon courage et tiens nous au courant de l’évolution du "chantier
Gabriel
-Pour répondre a ta question , et bien oui, l’opération est à la portée d'un électronicien amateur pourvu d'une bonne organisation et peut être aussi d'une loupe
mais il me semble que tu as déjà commencé la restauration pour laquelle je te souhaite la meilleure réussite, -Au cas où tu aurais besoin des plans je les tiens à ta disposition en ce cas tu peux me contacter sur pseudo at gmail.com : cependant je dois t'informer que suite a la réparation , j'ai eu un léger doute : plusieurs fonction on très vite disparu telles que : "tempo+" " organ" et "up" du lecteur disquette; depuis il semble stabilisé mais pour retrouver ces fonctions ... mystère...si quelqu'un a la solution je suis preneur.
-Pour ce qui concerne la transformation du 3"1/2 en usb je me retrouve avec un problème de différence de langage et inversement en adjoignant un lecteur externe 3"1/2 plus aucun pc ne formate en 720 ! là encore si quelqu'un détient une solution ..
-je te souhaite bon courage et tiens nous au courant de l’évolution du "chantier
Gabriel
yaumyaum
13
Nouvel·le AFfilié·e
Membre depuis 6 ans
Pour la restauration, ça va me prendre encore quelques jours: J'ai un peu trop forcé sur le dessoudage, et 4 des pastilles (pads?) ont été désolidarisées de la carte, mais toujours connectées aux traces. J'ai recherché une colle pour les refixer au PCB, et trouvé une colle silicone résistant à 350°C, je devrais la recevoir dans les quelques jours. J'en suis à 15 condensateurs remplacés sur les 45...
En ce qui concerne les disquettes, il y a une différence physique entre une disquette 720ko et une 1,44Mo. C'est tout bête, à l'arrière de la disquette, il y a deux trous, dont un qui peut se refermer avec un taquet. Celui qui ne se referme pas doit être bouché (avec du scotch dessus/dessous), et il faut reformater, car le PC la reconnait maintenant comme une 720ko.
Sinon, il te reste la commande suivante: FORMAT A: /T:80 /N:9
Ca spécifie le nombre de pistes / secteurs de la disquette à la main.
En ce qui concerne les disquettes, il y a une différence physique entre une disquette 720ko et une 1,44Mo. C'est tout bête, à l'arrière de la disquette, il y a deux trous, dont un qui peut se refermer avec un taquet. Celui qui ne se referme pas doit être bouché (avec du scotch dessus/dessous), et il faut reformater, car le PC la reconnait maintenant comme une 720ko.
Sinon, il te reste la commande suivante: FORMAT A: /T:80 /N:9
Ca spécifie le nombre de pistes / secteurs de la disquette à la main.
[ Dernière édition du message le 27/06/2019 à 14:43:49 ]
yaumyaum
13
Nouvel·le AFfilié·e
Membre depuis 6 ans
yaumyaum
13
Nouvel·le AFfilié·e
Membre depuis 6 ans
yaumyaum
13
Nouvel·le AFfilié·e
Membre depuis 6 ans
Rebonjour,
Voici les différents fichiers trouvés qui m'ont été utiles pour utiliser/réparer le piano:
User manual (Anglais):
https://1fichier.com/?tks2oxf38gcgy4ad2jkn
Le service manual (Anglais)
https://1fichier.com/?bpanzq4x7bd5w5rkutnx
Les schémas des connections détaillés
https://1fichier.com/?c83np00sxzxna2lugl0g
https://1fichier.com/?mwm7itg3kr0ila3xt5g5
Le détail des pièces nécessaires au format xls
https://1fichier.com/?soluyxnxmztnuyx76b89
En ce qui concerne le dessoudage, après avoir massacré certains condensateurs au début, j'ai fini par trouver une méthode qui marche: emprunter un 2ème fer à souder, régler les 2 fers à 340/350 et chauffer les 2 pattes de chaque composant pour les sortir sans trop de dommage. En ce qui concerne les pistes qui étaient à nu et corrodées, je les ai dégagées, grattées et vernies (merci le vernis transparent à ongles de madame
)
Cette vidéo m'a aussi été utile pour dessouder/souder les composants, en respectant bien les 340° sur le fer.
Il faut vérifier chaque point de connexion pour ne pas avoir de souci au remontage, c'est long, mais ça en vaut la peine!
Voici les différents fichiers trouvés qui m'ont été utiles pour utiliser/réparer le piano:
User manual (Anglais):
https://1fichier.com/?tks2oxf38gcgy4ad2jkn
Le service manual (Anglais)
https://1fichier.com/?bpanzq4x7bd5w5rkutnx
Les schémas des connections détaillés
https://1fichier.com/?c83np00sxzxna2lugl0g
https://1fichier.com/?mwm7itg3kr0ila3xt5g5
Le détail des pièces nécessaires au format xls
https://1fichier.com/?soluyxnxmztnuyx76b89
En ce qui concerne le dessoudage, après avoir massacré certains condensateurs au début, j'ai fini par trouver une méthode qui marche: emprunter un 2ème fer à souder, régler les 2 fers à 340/350 et chauffer les 2 pattes de chaque composant pour les sortir sans trop de dommage. En ce qui concerne les pistes qui étaient à nu et corrodées, je les ai dégagées, grattées et vernies (merci le vernis transparent à ongles de madame
)Cette vidéo m'a aussi été utile pour dessouder/souder les composants, en respectant bien les 340° sur le fer.
Il faut vérifier chaque point de connexion pour ne pas avoir de souci au remontage, c'est long, mais ça en vaut la peine!
DocteurZé
6
Nouvel·le AFfilié·e
Membre depuis 11 ans
Bonjour à tous,
Après avoir réussi à faire "repartir" mon CVP 87A il y a un certain temps déjà (cf post sur ce sujet en 2014), je crois reconnaître, sur ce sujet, certaines personnes avec lesquelles j'avais été en contact à l'époque.
@jgabryc : Bonjour Gabriel,
J'avais à l'époque, moi aussi, après la réparation, perdu certaines fonctions liées, pour ma part, à la reverb et au mode démo dont les touches respectives ne fonctionnaient plus.
La solution avait été dans mon cas, le suivi de toutes les pistes qui semblaient concernées à la loupe
!.
En effet, ce problème était lié à une micro-coupure d'une piste très fine qui passait dans une zone un peu oxydée de la carte.
La loupe a fait apparaître la rupture physique de la piste et il m'a suffi de rétablir la continuité pour que" tout" rentre dans l'ordre.
(Gratter le vernis pour faire apparaitre le cuivre de chaque côté de la coupure et souder un petit bout de fil ou autre pour régler le problème.)
Bonne chance.
Rem: Pour info, mon Clavinova fonctionne toujours.
Après avoir réussi à faire "repartir" mon CVP 87A il y a un certain temps déjà (cf post sur ce sujet en 2014), je crois reconnaître, sur ce sujet, certaines personnes avec lesquelles j'avais été en contact à l'époque.
@jgabryc : Bonjour Gabriel,
J'avais à l'époque, moi aussi, après la réparation, perdu certaines fonctions liées, pour ma part, à la reverb et au mode démo dont les touches respectives ne fonctionnaient plus.
La solution avait été dans mon cas, le suivi de toutes les pistes qui semblaient concernées à la loupe
!.En effet, ce problème était lié à une micro-coupure d'une piste très fine qui passait dans une zone un peu oxydée de la carte.
La loupe a fait apparaître la rupture physique de la piste et il m'a suffi de rétablir la continuité pour que" tout" rentre dans l'ordre.
(Gratter le vernis pour faire apparaitre le cuivre de chaque côté de la coupure et souder un petit bout de fil ou autre pour régler le problème.)
Bonne chance.
Rem: Pour info, mon Clavinova fonctionne toujours.
[ Dernière édition du message le 11/07/2019 à 14:15:33 ]
DocteurZé
6
Nouvel·le AFfilié·e
Membre depuis 11 ans
Bonjour yaumyaum,
Je suis également en train d'essayer d'adapter un lecteur USB en lieu et place de mon actuel lecteur de disquettes d'origine qui donne de sérieux signes de faiblesse.
(Sur un CVP-87A)
Pour ma part, j'ai choisi un lecteur GOTEK (34 broches) que j'ai installé ce matin et n'ai donc aucun recul sur le sujet.
Ce lecteur est équipé d'un certain nombre de cavaliers susceptibles d'en changer les caractéristiques mais, pour le moment, les résultats ne sont pas probants.
L'installation physique semble s'être bien passée, le lecteur s'allume correctement mais je ne parviens pas à installer quoi que ce soit de cohérent sur la clé USB.
La difficulté semble être de créer une "image disquette", ce que je ne parviens pas à faire.
Toute info sur le sujet m'intéresse donc fortement et il me semble que trouver des images disques "toutes faites" pourrait simplifier pas mal de problèmes.
Bien sûr, je ne manquerai pas de poster ici si je parviens à débloquer la situation mais pour le moment, je suis plutôt demandeur ...
d'images disques, de conseils etc. etc. ...
Merci d'avance et bon courage à tous.
Je suis également en train d'essayer d'adapter un lecteur USB en lieu et place de mon actuel lecteur de disquettes d'origine qui donne de sérieux signes de faiblesse.
(Sur un CVP-87A)Pour ma part, j'ai choisi un lecteur GOTEK (34 broches) que j'ai installé ce matin et n'ai donc aucun recul sur le sujet.
Ce lecteur est équipé d'un certain nombre de cavaliers susceptibles d'en changer les caractéristiques mais, pour le moment, les résultats ne sont pas probants.
L'installation physique semble s'être bien passée, le lecteur s'allume correctement mais je ne parviens pas à installer quoi que ce soit de cohérent sur la clé USB.
La difficulté semble être de créer une "image disquette", ce que je ne parviens pas à faire.
Toute info sur le sujet m'intéresse donc fortement et il me semble que trouver des images disques "toutes faites" pourrait simplifier pas mal de problèmes.
Bien sûr, je ne manquerai pas de poster ici si je parviens à débloquer la situation mais pour le moment, je suis plutôt demandeur ...
d'images disques, de conseils etc. etc. ...Merci d'avance et bon courage à tous.
yaumyaum
13
Nouvel·le AFfilié·e
Membre depuis 6 ans
Bonjour à tous,
Pour faire suite à mon précédent message, tout fonctionnait correctement après avoir changé les condensateurs. Malheureusement pour moi, quelques jours plus tard, j'ai entendu des craquements réguliers coté gauche du piano, qui ont gagné en ampleur.
Après avoir échangé quelques messages en "off" avec jgabryc, j'ai tout démonté, et dirigé mes recherches vers les IC35 et IC36. Il s'avérait que certaines voies traversantes autour d'IC35 ne faisaient plus connexion d'une face à l'autre de la carte DM. Deux soudures plus tard, je rebranche et voilà que je n'ai plus :
-de son coté gauche
-de lecteur de disquette fonctionnel.
En ce qui concerne le lecteur de disquette, il fonctionnait au début de manière certaine, mais je ne suis pas certain qu'il fonctionnait juste avant mon démontage pour la connexion IC35.
J'ai démonté à nouveau hier soir la carte DM, en cherchant spécifiquement à vérifier les voies traversantes. J'en ai trouvé quelques dizaines non fonctionnelles (résistance infinie, voire pour certaines avec quelques centaines d'Ohms).
Après avoir gratté les pistes, étamé et ressoudé avec des fils cuivre traversant la carte, j'ai à nouveau réinstallé la carte.
J'ai retrouvé le son coté gauche, avec ses craquements
et le lecteur de disquette ne fonctionne toujours plus à l'insertion de disquette
Je me demande bien ce qui peut causer ce bruit maintenant. Je me dis que certaines voies sont doublées, triplées ou plus pour des pistes larges, et qu'elles sont dans des zones mangées par le liquide électrolytique. je n'ai pas pu tester proprement la connectivité, car il suffit que le courant ne passe que par une voie sur 2 pour que j'aie une résistance à 0.
A noter: Les craquements sont dépendants du volume sonore, ils n'affectent que la voie gauche, tous les condos ont été changés, et j'ai testé la connexion composant à composant pour la quasi-totalité des traces passant dans les zones endommagées. Un composant autre qu'un condensateur a-t-il pu être abîmé ?
Je suis preneur de suggestions...
Pour faire suite à mon précédent message, tout fonctionnait correctement après avoir changé les condensateurs. Malheureusement pour moi, quelques jours plus tard, j'ai entendu des craquements réguliers coté gauche du piano, qui ont gagné en ampleur.
Après avoir échangé quelques messages en "off" avec jgabryc, j'ai tout démonté, et dirigé mes recherches vers les IC35 et IC36. Il s'avérait que certaines voies traversantes autour d'IC35 ne faisaient plus connexion d'une face à l'autre de la carte DM. Deux soudures plus tard, je rebranche et voilà que je n'ai plus :
-de son coté gauche
-de lecteur de disquette fonctionnel.
En ce qui concerne le lecteur de disquette, il fonctionnait au début de manière certaine, mais je ne suis pas certain qu'il fonctionnait juste avant mon démontage pour la connexion IC35.
J'ai démonté à nouveau hier soir la carte DM, en cherchant spécifiquement à vérifier les voies traversantes. J'en ai trouvé quelques dizaines non fonctionnelles (résistance infinie, voire pour certaines avec quelques centaines d'Ohms).
Après avoir gratté les pistes, étamé et ressoudé avec des fils cuivre traversant la carte, j'ai à nouveau réinstallé la carte.
J'ai retrouvé le son coté gauche, avec ses craquements et le lecteur de disquette ne fonctionne toujours plus à l'insertion de disquette Je me demande bien ce qui peut causer ce bruit maintenant. Je me dis que certaines voies sont doublées, triplées ou plus pour des pistes larges, et qu'elles sont dans des zones mangées par le liquide électrolytique. je n'ai pas pu tester proprement la connectivité, car il suffit que le courant ne passe que par une voie sur 2 pour que j'aie une résistance à 0.
A noter: Les craquements sont dépendants du volume sonore, ils n'affectent que la voie gauche, tous les condos ont été changés, et j'ai testé la connexion composant à composant pour la quasi-totalité des traces passant dans les zones endommagées. Un composant autre qu'un condensateur a-t-il pu être abîmé ?
Je suis preneur de suggestions...
yaumyaum
13
Nouvel·le AFfilié·e
Membre depuis 6 ans
yaumyaum
13
Nouvel·le AFfilié·e
Membre depuis 6 ans
Sans fioritures, le coupable était le IC35. C'est l'ampli-op de la voie gauche...
Je l'ai dessoudé avec une station à air chaud, il y avait plein de liquide électrolytique en dessous, les pattes du composant étaient corrodées et ne devaient pas bien faire contact. J'ai gratté, frotté les pattes, et nettoyé les connecteurs sur le PCB. Ensuite, ressoudé et miracle, plus de bruit.
Pour le diagnostic, j'ai utilisé une bombe à air froid achetée chez décathlon au rayon rugby
. Clavinova branché, les bruits de craquements arrivent immédiatement; pulvérisation sur l'IC35: plus de bruits parasites, et retour des bruits parasites quelques secondes plus tard.
Je pense que ce truc peut être super utile pour diagnostiquer une panne !
(Pour référence, l'IC36 est l'ampli-op de la voie droite comme on le voit dans le manuel de service attaché à l'un de mes posts précédents)
Il ne me reste que le lecteur de disquettes qui ne fonctionne pas...
J'ai reçu en parallèle le lecteur USB GOTEK (je pense, le même que DocteurZé), une fois branché sur le clavinova, il est alimenté, je vais essayer de voir si j'arrive à en faire quelque chose malgré tout.
Je l'ai dessoudé avec une station à air chaud, il y avait plein de liquide électrolytique en dessous, les pattes du composant étaient corrodées et ne devaient pas bien faire contact. J'ai gratté, frotté les pattes, et nettoyé les connecteurs sur le PCB. Ensuite, ressoudé et miracle, plus de bruit.
Pour le diagnostic, j'ai utilisé une bombe à air froid achetée chez décathlon au rayon rugby
. Clavinova branché, les bruits de craquements arrivent immédiatement; pulvérisation sur l'IC35: plus de bruits parasites, et retour des bruits parasites quelques secondes plus tard.Je pense que ce truc peut être super utile pour diagnostiquer une panne !
(Pour référence, l'IC36 est l'ampli-op de la voie droite comme on le voit dans le manuel de service attaché à l'un de mes posts précédents)
Il ne me reste que le lecteur de disquettes qui ne fonctionne pas...J'ai reçu en parallèle le lecteur USB GOTEK (je pense, le même que DocteurZé), une fois branché sur le clavinova, il est alimenté, je vais essayer de voir si j'arrive à en faire quelque chose malgré tout.
Nessvw
1
Nouvel·le AFfilié·e
Membre depuis 4 ans
yaumyaum
13
Nouvel·le AFfilié·e
Membre depuis 6 ans
GillesK
2
Nouvel·le AFfilié·e
Membre depuis 4 ans
Bonjour à tous,
J'ai un piano CVP87A sur lequel j'ai effectué le remplacement de toutes les capa chimiques car elles fuyaient.
Après cette opération, il subsistait un problème à cause de l'électrolyte des capa qui avaient fuit et qui avait endommagé certaines pistes.
Avec l'aide précieuse de chopin17 qui m'a partagé les schémas électroniques de la carte de mon piano CVP87A, j'ai pu localiser le problème sur la carte et refaire fonctionner le piano.
Dans mon cas, c'était la piste /CPUAK partagée entre les micros IC1, IC6 et IC12 qui était interrompue vers IC12.
Etant ingénieur électronique de métier, si certains ont encore des problèmes avec la carte électronique de leur piano Clavinova CVP8x, je vous propose mon aide pour essayer de la réparer (pour avoir bien été plongé dans le schéma de la carte, je la connais bien maintenant)
N'hésitez pas à me contacter en message privé!
(je pense à Nessvw par exemple qui a mis un post récent pour son cvp 83 s).
Par ailleurs, suite à une erreur du réparateur de piano que j'avais contacté initialement, j'ai également à disposition une carte électronique remise en état pour un piano CVP 85 A.
N'hésitez pas à me contacter si vous êtes intéressés.
Bonne journée
Gilles
J'ai un piano CVP87A sur lequel j'ai effectué le remplacement de toutes les capa chimiques car elles fuyaient.
Après cette opération, il subsistait un problème à cause de l'électrolyte des capa qui avaient fuit et qui avait endommagé certaines pistes.
Avec l'aide précieuse de chopin17 qui m'a partagé les schémas électroniques de la carte de mon piano CVP87A, j'ai pu localiser le problème sur la carte et refaire fonctionner le piano.
Dans mon cas, c'était la piste /CPUAK partagée entre les micros IC1, IC6 et IC12 qui était interrompue vers IC12.
Etant ingénieur électronique de métier, si certains ont encore des problèmes avec la carte électronique de leur piano Clavinova CVP8x, je vous propose mon aide pour essayer de la réparer (pour avoir bien été plongé dans le schéma de la carte, je la connais bien maintenant
)N'hésitez pas à me contacter en message privé!
(je pense à Nessvw par exemple qui a mis un post récent pour son cvp 83 s).
Par ailleurs, suite à une erreur du réparateur de piano que j'avais contacté initialement, j'ai également à disposition une carte électronique remise en état pour un piano CVP 85 A.
N'hésitez pas à me contacter si vous êtes intéressés.
Bonne journée
Gilles
billbouv
1
Nouvel·le AFfilié·e
Membre depuis 4 ans
Marylène Francotte
1
Nouvel·le AFfilié·e
Membre depuis 3 ans
ArtyFAN
1
Nouvel·le AFfilié·e
Membre depuis 3 ans
Fx33
2
Nouvel·le AFfilié·e
Membre depuis 2 ans
Bonjour à tous,
Je viens de lire la conversation et je suis confronté à un problème sur un CVP 83S. :
Seul soucis : plus aucun son ne sort de l'appareil (headphone et speaker).
Le piano s'allume bien, témoin lumineux, sélection des options ect... Mais pas de son qui sort ce qui est quand même le principe du piano...
J'ai ouvert l'appareil pour regarder un peu, mais il faudrait que j'arrive à localiser la panne pour soit changer un élément (carte) ou le ou les composants posant problème.
Voici les schéma trouvé sur internet - https://cvp83s.tiiny.site/

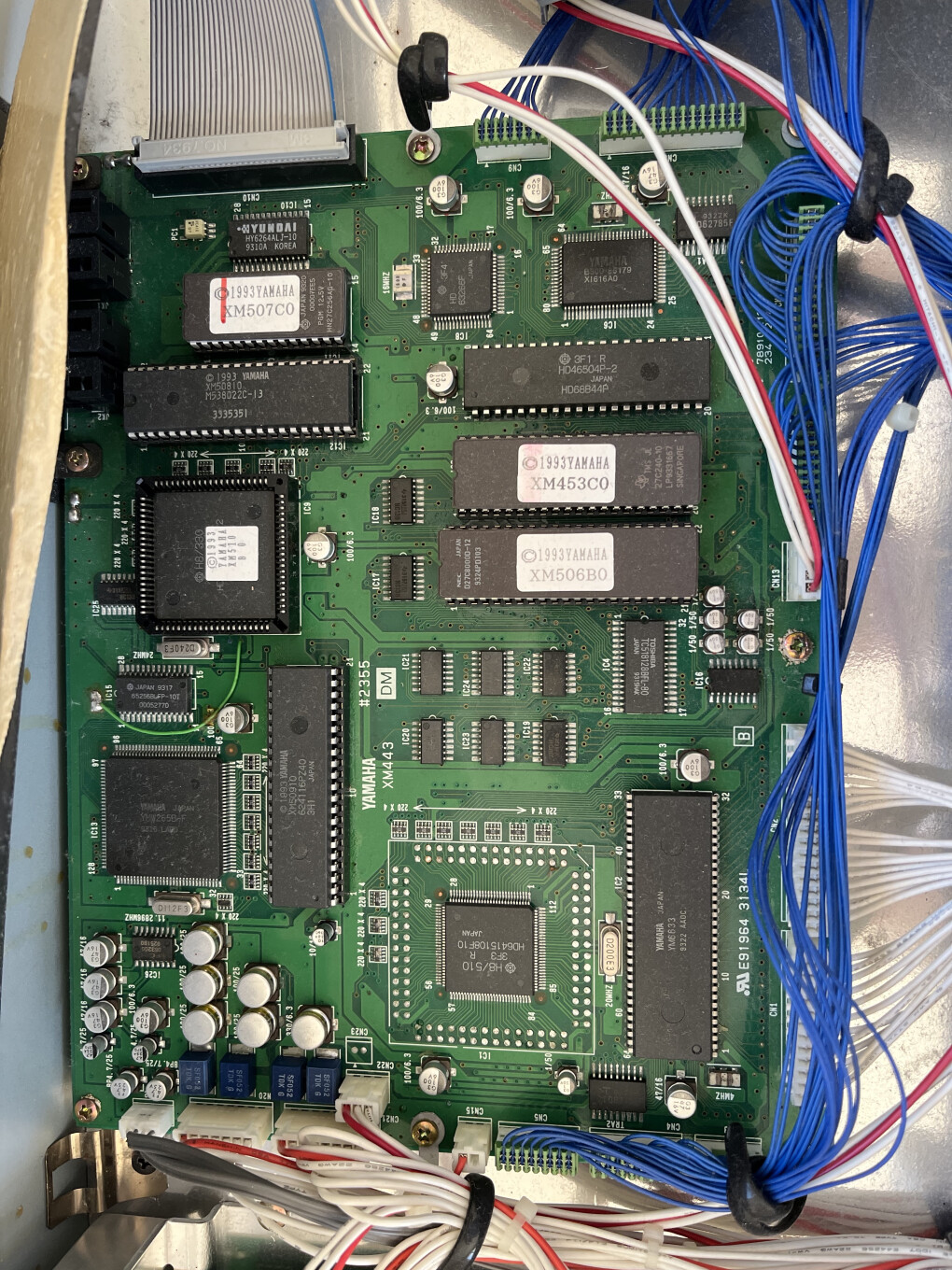

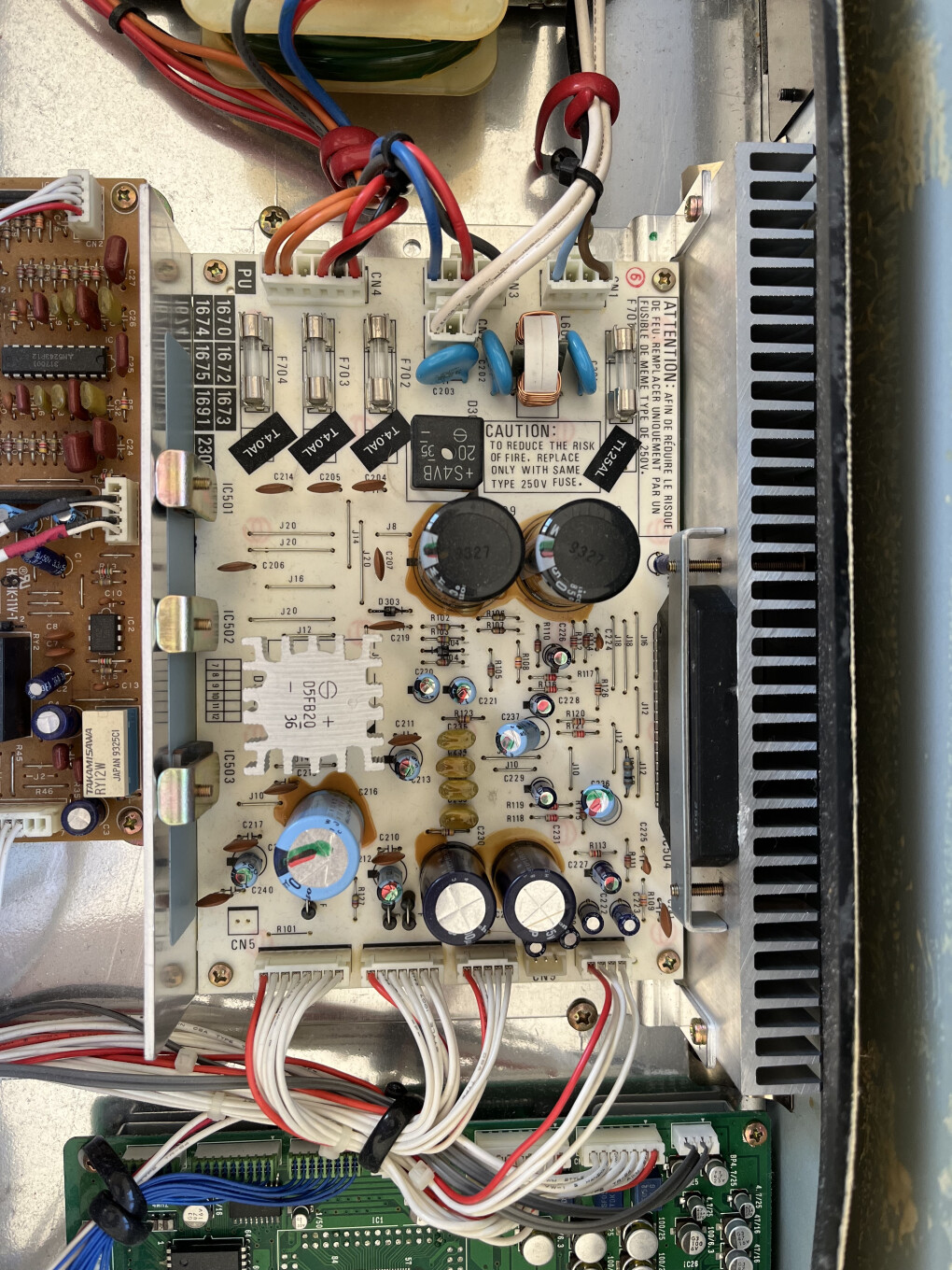

Les images de l'entraille de la bête :
Auriez-vous une idée d'où cela peut venir et surtout me guider ? (dispo en visio éventuellement ou dans le 33) ?
Merci infiniment pour votre aide par avance,
Je viens de lire la conversation et je suis confronté à un problème sur un CVP 83S. :
Seul soucis : plus aucun son ne sort de l'appareil (headphone et speaker).
Le piano s'allume bien, témoin lumineux, sélection des options ect... Mais pas de son qui sort ce qui est quand même le principe du piano...
J'ai ouvert l'appareil pour regarder un peu, mais il faudrait que j'arrive à localiser la panne pour soit changer un élément (carte) ou le ou les composants posant problème.
Voici les schéma trouvé sur internet
- https://cvp83s.tiiny.site/Les images de l'entraille de la bête :
Auriez-vous une idée d'où cela peut venir et surtout me guider ? (dispo en visio éventuellement ou dans le 33) ?
Merci infiniment pour votre aide par avance,
Fx33
2
Nouvel·le AFfilié·e
Membre depuis 2 ans
Bonjour,

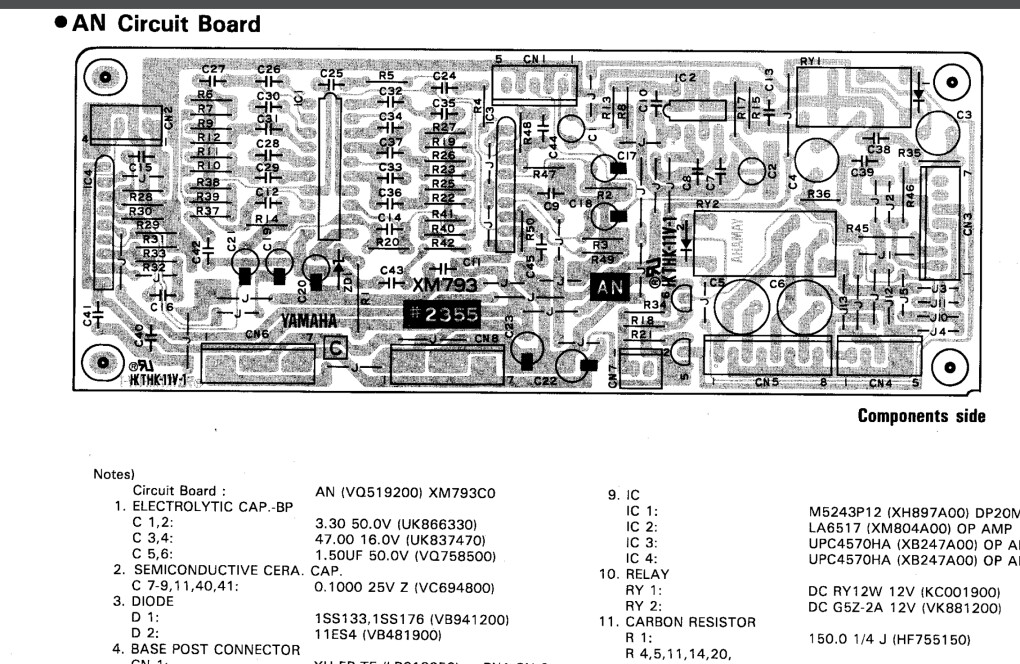

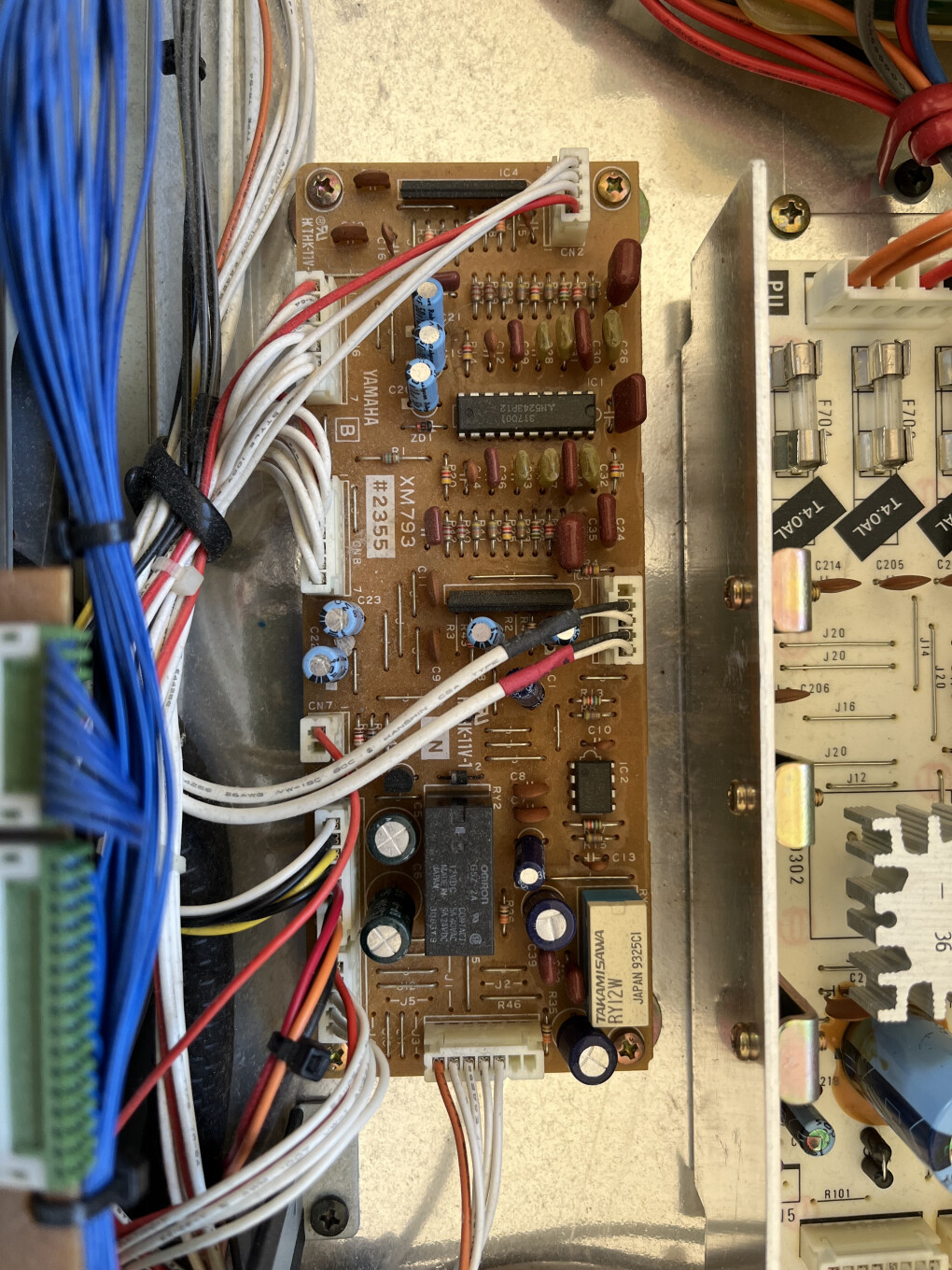

J'ai testé avec un multimètre la carte AN, et j'ai les condensateurs C5 et C6 qui sont sur OL donc Hors service...
Des suggestions ?
J'ai testé avec un multimètre la carte AN, et j'ai les condensateurs C5 et C6 qui sont sur OL donc Hors service...
Des suggestions ?
GillesK
2
Nouvel·le AFfilié·e
Membre depuis 4 ans
