Sujet de la discussion Référence et plan tubeman
Salut je suis l'heureux propriétaire d'un tubeman I et mon transfo interne est HS, il n'y a rien d'écris dessus, est ce que quelqu'un aurait le plan et les référence des piéces électroniques du circuit?
Nota: je suis bassiste et je m'en sert pour la disto bien brut (canal blues gain = 10) et ça déchire! :bravo: :oo:
M.HILLY SAINT-MARTIN Vincent
Afficher le sujet de la discussion
26
Citation de carlej :
Bonjour à tous,

Je viens de récupérer un tubeman mais la probleme c'est que je n'ai pas le transfo d'alim.
Est ce que l'un d'entre vous aurait la gentilesse de poster une photo des reférences du transfo original afin que je puisse en trouver un. J'ai repéré celui ci qui ferait l'affaire pour la serie tubeman sans precision s'il marche pour le modele I ou II.https://www.thomann.fr/hughes_kettner_netzteil_tube_tools.htm

Merci d'avance


Oui ce transfo ferais l'affaire, le courant concorde avec mes calculs dans une réponse précédente et de plus c'est bien écrit pour Tube Man dans l'annonce. Et à mon avis il n'y a sûrement pas de différence entre les deux version côté transfo

[ Dernière édition du message le 05/04/2017 à 00:21:50 ]

27
@ Carlej

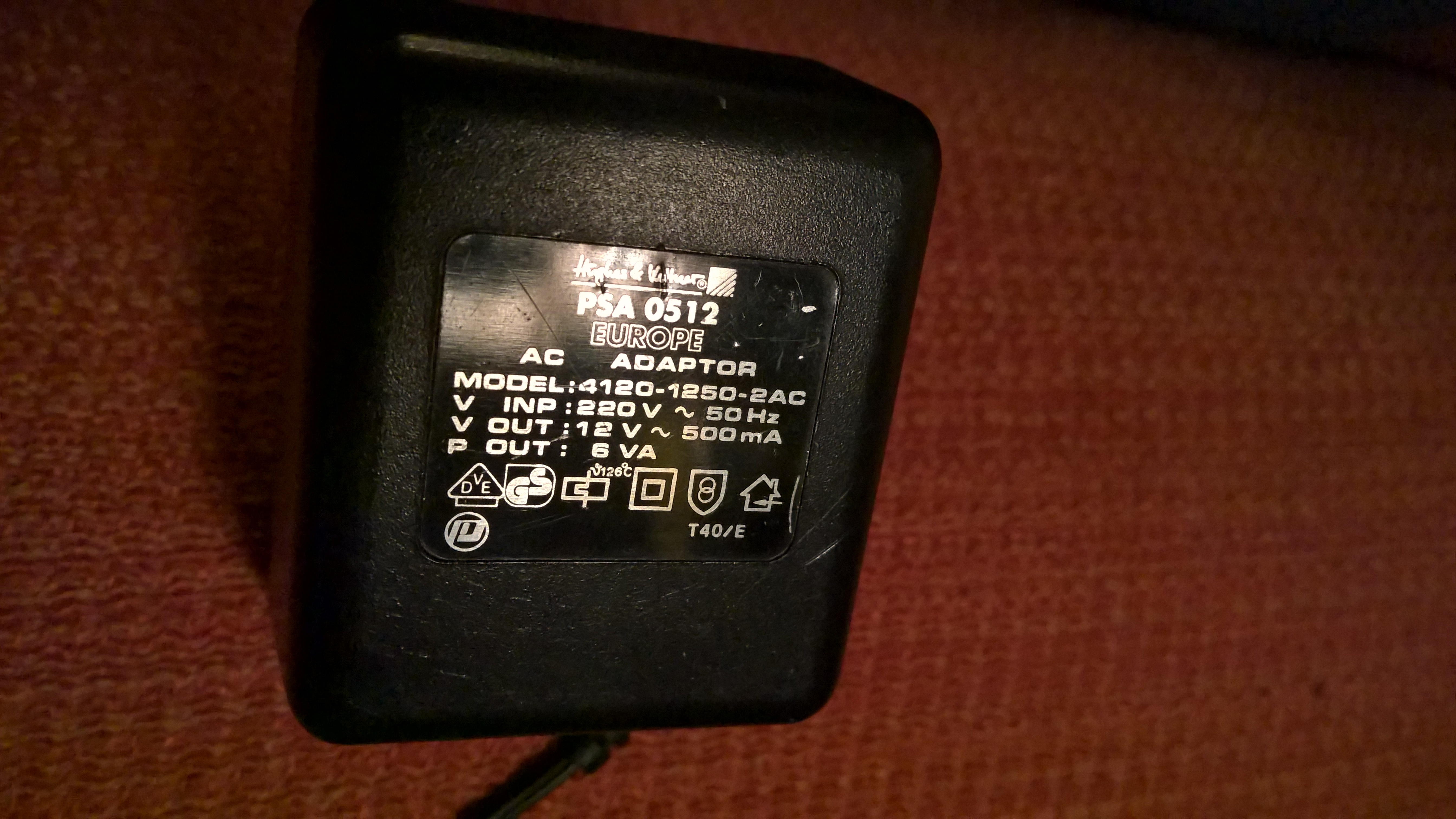

voici une photo de mon transfo externe

image.php

Merci @ Latole pour ton analyse, mais j'ai l'impression que le 12,5 V vient du transfo externe, le transfo interne ne sert qu'à alimenter l'anode et ça part direct à la masse derrière.

Penses-tu qu'il me faudrait un transfo interne plus puissant?

Merci
Tranxen 200

[ Dernière édition du message le 05/04/2017 à 08:44:09 ]

28
Citation de Gallagahn :
@ Carlej
voici une photo de mon transfo externe

image.php

Merci @ Latole pour ton analyse, mais j'ai l'impression que le 12,5 V vient du transfo externe,


Merci


C'est de ce transfo externe que je parle car il est manquant pour le Tube Man de carleJ.
Il peut y avoir confusion en effet.
Il y a quand même du 12.5 volts au filament de la lampe , pas 6 volts comme l'écrit Desmondue

Callagham ton transfo interne n'est pas suffisant à mon avis, ayant seulement 100 ma, il faudrait probablement 2-3 fois plus. Une lecture des voltages internes ( 300 volts) le démontrerait.

Ta photo de transfo externe montre une puissance de 500 ma alors que celui vendu par Tholmans , 600 ma. C'est sans doute préférable ce dernier

[ Dernière édition du message le 05/04/2017 à 10:20:12 ]

29
Un transfo externe pour le TubeMan 12 volts 600 ma


http://i859.photobucket.com/albums/ab155/stratele52/Pour%20utilisation%20forums%20divers/Capture%20drsquoeacutecran%202017-04-05%20agrave%2004.21.03_zpsrxa2kq7e.png
30
@ Galaghan et Latole
merci pour vos réponses. Je ne les ai que maintenant car audiofanzine ne m'envoie pas de messages a chaque réponse de ce sujeticon_facepalm.gif. J'ai du coup commandé le transfo chez thomann mais le tubeman ne fonctionne pas. Quelqu'un autait le schema car je ne le trouve pas sur le net ?
31
oups le boulet :-D
le schema était sur la page d'avant ....
32
Après un coup de bombe anticrack, miracle: il fonctionne. Par contre j'ai une grosse perte de volume par rapport a la position bypass. Une idée de l'origine?
33
potar hs ou tres encrassé , mets encore de la bombe:bravo:

Pour qu'un accord sonne bien, il faut au moins un dièse ou un bémol, voire un bécare .....

34
Salut, je relance le post, je viens de récupérer cette pédale et suis à la recherche de la référence du condo C45 et C44 en bas à droite sur la carte.merci d'avance :-)
