Bonsoir.
J'ai le même souci que vous messieurs. Les voies 1 et 3 produisent un souffle excessif alors que les deux autres voies (2 et 4) sont parfaites. Le bruit de fond est permanent. Le pic du souffle est généré autour de 60 hz.
Quelqu'un a-t-il une piste à proposer ? A noter: le problème est identique que le potard soit tourné vers "transistor" ou "lampe".
Je l'ai acheté il y a tout juste 3 ans sur Paris en voulant soutenir le commerce national !
Acheté en Allemagne, il serait encore sous garantie (3 ans contre 2 ans en France).
Merci pour vos pistes ou solutions...
J'ai le même souci que vous messieurs. Les voies 1 et 3 produisent un souffle excessif alors que les deux autres voies (2 et 4) sont parfaites. Le bruit de fond est permanent. Le pic du souffle est généré autour de 60 hz.
Quelqu'un a-t-il une piste à proposer ? A noter: le problème est identique que le potard soit tourné vers "transistor" ou "lampe".
Je l'ai acheté il y a tout juste 3 ans sur Paris en voulant soutenir le commerce national !
Acheté en Allemagne, il serait encore sous garantie (3 ans contre 2 ans en France).
Merci pour vos pistes ou solutions...
Pierre B
14
Nouvel·le AFfilié·e
Membre depuis 17 ans
Hélas, pour ma part, j'envisage de le renvoyer en réparation... garantie terminée aussi...
RAISON DE PLUS
49
Nouvel·le AFfilié·e
Membre depuis 10 ans
Le propriétaire d'un 4-710D me l'a confié récemment, car il trouve qu'il y a un problème de souffle important sur 2 canaux et m'a demandé si je pouvais y remédier. Sans grande conviction (l'origine de ce genre de défaut n'est jamais facile à trouver), j'ai ouvert l'appareil et fait quelques mesures et essais.
J'ai fait plusieurs constats :
1) L'alim fantôme apporte un bruit de souffle important dès qu'on l'enclenche, et ce sur les 4 canaux.
2) Sur cet appareil, le canal 4 a un problème. En entrant sur la prise Mic In, le signal obtenu en sortie est inférieur de 18 dB à celui des autres canaux pour un même réglage de gain et de niveau, PAD débrayé. En revanche, pas d'atténuation lorsqu'on entre sur Line In. Le souci vient de l'étage d'entrée, mais sans schéma et avec une forte densité de composants CMS sur un circuit double face, je n'ai pas trouvé la cause de cette panne.
3) Toujours sur cet appareil, le canal 1 présente un problème très étrange lorsqu'on utilise son alim fantôme : avec certains micros électrostatiques, une forte atténuation se produit lorsque le PAD est sur OFF (le signal est plus faible que lorsque le PAD est sur ON). Je dis certains micros, car j'ai fait ce constat avec 2 micros AKG SE300, et un T-Bone, en revanche avec un Béta 87 pas d'atténuation ! Pas d'atténuation non plus avec un signal injecté via une boite de direct alimentée par l'alim fantôme du 4-710D. Je précise également que j'ai vérifié la tension de l'alim fantôme "au cul de l'XLR", micros connectés, et qu'elle était parfaitement normale avec ou sans PAD, avec un SE300 ou un Béta 87. Bien évidemment, j'ai essayé ces mêmes micros sur les entrées 2 et 3 et sur ces canaux ça fonctionne normalement. Là, je ne comprends pas ce qui peut se passer, pourtant, c'est bien réel...

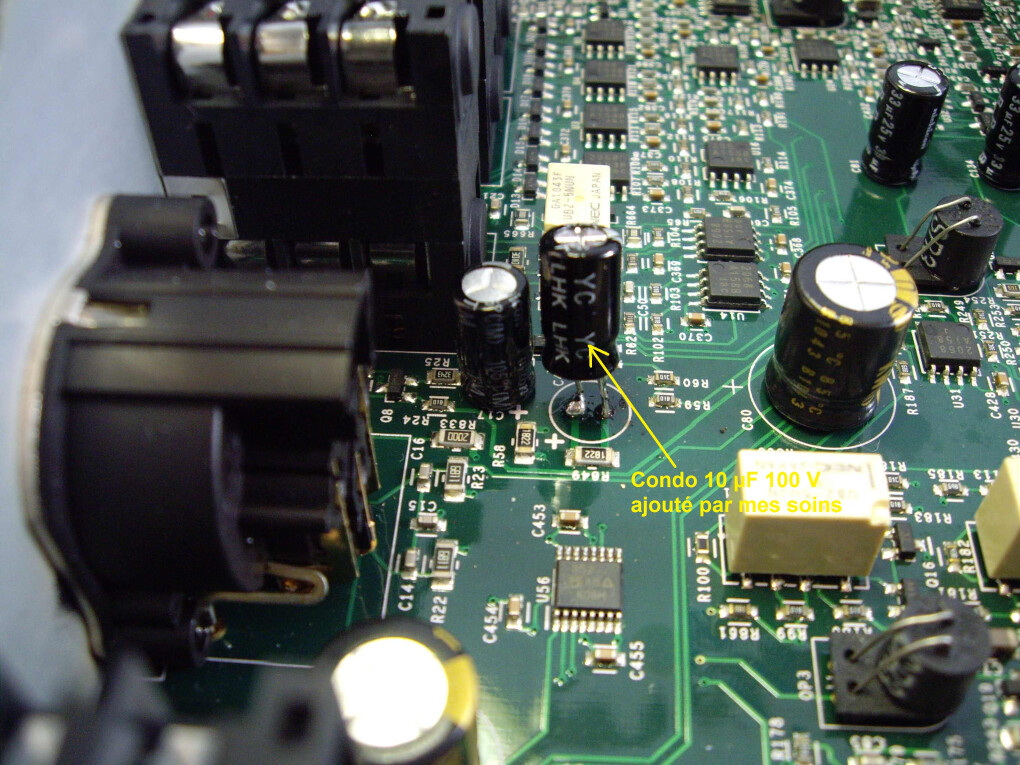

Finalement, concernant le point 1 (souffle apporté par l'alim fantôme), j'ai pu faire quelque chose. En effet, sur le circuit imprimé les emplacements de 4 condensateurs électrochimiques sont sérigraphiés, mais vides. Il se trouve que ces emplacements correspondent au découplage des alim fantômes de chaque canal, et en visualisant à l'oscilloscope la tension sur les bornes +, on trouve bien du 48V continu mais avec superposé dessus un brouillard d'une amplitude de plusieurs dizaines de mV. Ce brouillard est typique d'un bruit de souffle. J'ai donc soudé à chacun de ces emplacements un condo de 10µF 100V, et le bruit de souffle apporté par l'alim fantôme à quasiment disparu.
Autre précision : la sérigraphie de l'inverseur de phase est à l'envers (sur les 4 canaux), le signal de sortie est en phase avec celui d'entrée (sur les prises XLR) lorsque le commutateur est sur la position "INV".
J'ai également constaté que les potars de gain et de Level craquent un peu lorsqu'on les manipule (l'appareil n'est plus tout neuf), et ne sont pas très précis (variation non linéaire, assez brutale en fin de course).
Mon impression générale est que cet appareil est tout de même cher pour ce qu'il fait (à condition qu'il ne soit pas en panne), et un peu décevant (les potars notamment)
J'ai fait plusieurs constats :
1) L'alim fantôme apporte un bruit de souffle important dès qu'on l'enclenche, et ce sur les 4 canaux.
2) Sur cet appareil, le canal 4 a un problème. En entrant sur la prise Mic In, le signal obtenu en sortie est inférieur de 18 dB à celui des autres canaux pour un même réglage de gain et de niveau, PAD débrayé. En revanche, pas d'atténuation lorsqu'on entre sur Line In. Le souci vient de l'étage d'entrée, mais sans schéma et avec une forte densité de composants CMS sur un circuit double face, je n'ai pas trouvé la cause de cette panne.
3) Toujours sur cet appareil, le canal 1 présente un problème très étrange lorsqu'on utilise son alim fantôme : avec certains micros électrostatiques, une forte atténuation se produit lorsque le PAD est sur OFF (le signal est plus faible que lorsque le PAD est sur ON). Je dis certains micros, car j'ai fait ce constat avec 2 micros AKG SE300, et un T-Bone, en revanche avec un Béta 87 pas d'atténuation ! Pas d'atténuation non plus avec un signal injecté via une boite de direct alimentée par l'alim fantôme du 4-710D. Je précise également que j'ai vérifié la tension de l'alim fantôme "au cul de l'XLR", micros connectés, et qu'elle était parfaitement normale avec ou sans PAD, avec un SE300 ou un Béta 87. Bien évidemment, j'ai essayé ces mêmes micros sur les entrées 2 et 3 et sur ces canaux ça fonctionne normalement. Là, je ne comprends pas ce qui peut se passer, pourtant, c'est bien réel...
Finalement, concernant le point 1 (souffle apporté par l'alim fantôme), j'ai pu faire quelque chose. En effet, sur le circuit imprimé les emplacements de 4 condensateurs électrochimiques sont sérigraphiés, mais vides. Il se trouve que ces emplacements correspondent au découplage des alim fantômes de chaque canal, et en visualisant à l'oscilloscope la tension sur les bornes +, on trouve bien du 48V continu mais avec superposé dessus un brouillard d'une amplitude de plusieurs dizaines de mV. Ce brouillard est typique d'un bruit de souffle. J'ai donc soudé à chacun de ces emplacements un condo de 10µF 100V, et le bruit de souffle apporté par l'alim fantôme à quasiment disparu.
Autre précision : la sérigraphie de l'inverseur de phase est à l'envers (sur les 4 canaux), le signal de sortie est en phase avec celui d'entrée (sur les prises XLR) lorsque le commutateur est sur la position "INV".
J'ai également constaté que les potars de gain et de Level craquent un peu lorsqu'on les manipule (l'appareil n'est plus tout neuf), et ne sont pas très précis (variation non linéaire, assez brutale en fin de course).
Mon impression générale est que cet appareil est tout de même cher pour ce qu'il fait (à condition qu'il ne soit pas en panne), et un peu décevant (les potars notamment)
[ Dernière édition du message le 04/06/2022 à 08:44:47 ]
