Sujet de la discussion Posté le 12/07/2022 à 21:27:18

Bonjour, je m'apelle alex j'ai 26 ans, petite question sur le branchement d'une sonorisation, j'ai une table de mixage audiophony sylver 2, un controleur ddj RB, un ampli audiophony as 420 + ampli hpa d 500 avec 4 enceinte ( 2 whaerfedal + 2 elokance )
+ 1 caisson de basse actif BM serie avec deux enceinte brancher sur le caisson.
quel est le meilleur branchement a faire pour avoir un meilleur son, une meilleur qualité audio, mais aussi éviter certain bourdonnement assez gênant.

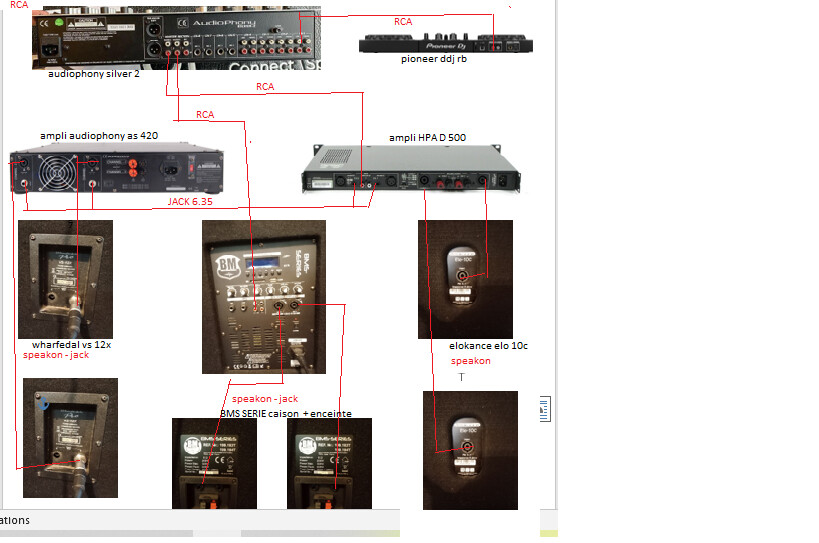

je vous et fait un plan du branchement actuel.
on ma dit que je pouvais utiliser les prise xlr a l'ariere de la table de mixage mais je ne comprend pas trop la procedure a suivre....
merci de votre aide

Ipwarrior

8482

Je poste, donc je suis

Membre depuis 21 ans

2 Posté le 12/07/2022 à 22:29:19

Si tu peux tout relier en symétrique c'est mieux ( jack 6.35 et xlr ) sauf si l'un de tes amplis ne gère pas la symétrisation d'entrée.
Ta table possède une sortie symétrique en xlr.

alexmtc

Nouvel·le AFfilié·e

Membre depuis 3 ans

3 Posté le 13/07/2022 à 11:16:40

Merci pour ta réponse, comment peut on savoir si mes ampli gère la symétrisation ?
En sorti de table de mixage j'ai deux prise xlr, et en sorti d'un ampli j'ai aussi deux xlr l'autre ampli ( audiophony ) possede que du Jack 6.35 c'est pour cela quil est brancher sur l'autre ampli via c'est câble.

Anonyme

4 Posté le 13/07/2022 à 13:01:30

Jack 6.35 symétrique ou asymétrique ?

Les connecteurs jack 6,35 mm TRS, eux, disposent de trois éléments : « tip » (pointe), « ring » (anneau) et « sleeve » (manchon), d'où l'appellation TRS. La version asymétrique de ce type de connecteur possède uniquement une pointe et un manchon. C'est pourquoi l'on parle d'une fiche jack « TS »

alexmtc

Nouvel·le AFfilié·e

Membre depuis 3 ans

5 Posté le 13/07/2022 à 15:13:02

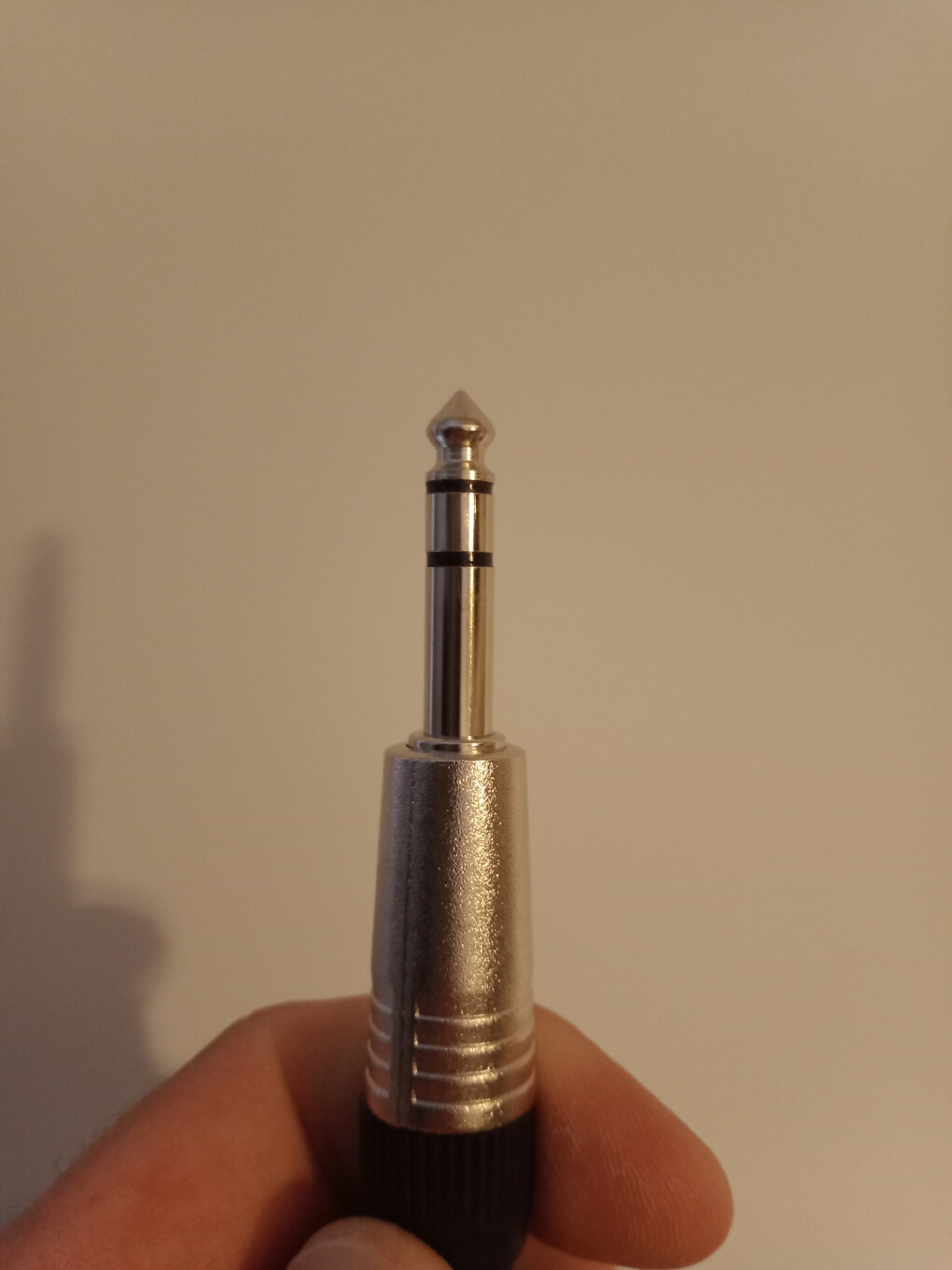

Voici le jack utilisé, c'est donc un symétrique. Mais c'est une prise acheter récemment, j'ai acheter celle ci sans faire attention au (TRS ou TS )

alexmtc

Nouvel·le AFfilié·e

Membre depuis 3 ans

6 Posté le 13/07/2022 à 15:15:10

Cela ne veut pas forcément dire que mes ampli son symetrique ou assymetrique ? J'aurai pu sans faire attention acheter une prise TR ?
Je me trompe en attendant merci de vos réponse !

alexmtc

Nouvel·le AFfilié·e

Membre depuis 3 ans

7 Posté le 14/07/2022 à 09:43:43

Autre question, sur le caisson de basse il est actuellement brancher en RCA mais a côté il y a une sorti LINE en gros jack
Ya t'il une différence a le brancher a côté ? Meilleur son m, meilleur qualité?
Ou se n'est pas fait pour ?
Caisson amplifié

Ipwarrior

8482

Je poste, donc je suis

Membre depuis 21 ans

8 Posté le 14/07/2022 à 12:30:14

D'après la documentation du matériel disponible sur le net via Google :
Ampli AS220 AS420 AS620
Entrée asymétrique en jack mono 6,35 mm. Le niveau d'entrée est de type ligne ( 0 dBu ).

BM Sonic 1812
Entrées : 2 RCA asymétriques sans doute du 0dBu.

Ampli HPA D500
Niveau d'entrée : +4dBu.
Entrées : 2 RCA asymétrique, 2 XLR et 2 jacks TRS en symétrique

Donc pour synthétiser, il faut quasiment tout brancher en asymétrique mais avec des prises différentes à cause du fait que le matériel est complètement hétérogène.
Cela donne 2 jack 6.35 avec 4 RCA, et le tout dans l'espoir que les entrées asymétriques du HPA D500 soit en 0 dBu, sinon il y aura un très gros problème de niveau, donc de saturation des autres équipements.

Si les entrées du AS420 peuvent sans doute être proche d'un ampli de vielle conception avec directement le potard dessus, on peut s'en tirer, mais sur le caisson BM Sonic il y aura des circuits d'entrées qui eux ne supporteront sans doute pas la surcharge en +4dBu.

Il faut donc faire un essai en full asymétrique pour voir l'alignement des niveaux ( ce qui est tout sauf évident vu que les enceintes sont vraiment différentes ).

Donc la réponse est qu'il faut faire l'essai en asymétrique et savoir repérer le niveau de sortie.

C'est beaucoup plus compliqué qu'avec du matériel entièrement en passif en réalité.

Le matériel est trop hétérogène pour un setup viable rapidement, il faudrait un multimètre pour le BM Sonic.
En effet de manière classique j'ajuste sur le clipping très léger des amplis (on est en mode de réglage, pas de destruction ) mais sur le BM Sonic je ne vois pas comment tu peux faire ...

PS : un fort clipping peut détruire les amplis et les enceintes, il faut donc des morceaux disco en dynamique forte sur les percussions genre 70/80.

[ Dernière édition du message le 14/07/2022 à 14:24:45 ]

alexmtc

Nouvel·le AFfilié·e

Membre depuis 3 ans

9 Posté le 14/07/2022 à 15:02:48

Merci pour ta réponse,
le caisson BM Sonic n'est pas branché avec les autre ampli mais sur la table de mixage via l'entrée master B cela pose t'il toujours le même problème ?
Effectivement il y a des enseinte qui envoi le son plus fort que d'autre... Mais.les deux ampli on des potards de réglage sur la face avant, se qui permet de régler le son
Une différence de 4 dbu est il vraiment dangereux pour le matériel ?
Nous avons déjà fait une soirée brancher comme se ci sans problème particulier. Mais nous n'avons encore jamais brancher le caisson de basse, il a était acheter il ya 2 semaine sur Leboncoin avec 2 enseinte car les 4 enseinte d'avant ne reproduise pas assez de grâve et le son est assez plat en extérieur ...
Qu'es que le clipping ? Je n'es pas forcément envie de tout cassée... Nous avons une soirée d'anniversaire prévu le week end prochain en extérieur c'est pour cela que nous avons acheter le caisson en pensant le brancher comme vu avant.
A l'arrière du caisson ( BM Sonic ) il y a des potards pour le réglage ( aiguë medium basse, volume, et sub )
Comment peut on contrôler via un multimètre ?
Donc le branchement que j'ai proposé au début n'est pas bon ?
Et il faudrai du coup évité de brancher le caisson sur la table de mixage au risque de tout casser ( se qui n'est pas le but).
Quand vous dire il faut des morceau disco, si je passe de la music type électro cela risque d'endommager encore plus le matériel ?
Merci de votre réponse

Ipwarrior

8482

Je poste, donc je suis

Membre depuis 21 ans

10 Posté le 14/07/2022 à 15:58:52

En électro tu as souvent des morceaux saturés, il faut donc faire assez attention, genre retrancher le niveau de presque 2db.
Sinon il peut y avoir de la casse.
Pour le caisson je ne suis pas arrivé à trouver une notice pdf le concernant, ce qui est très dérangeant pour un matériel vendu presque 500 euros.

Perso je partirais sur le caisson seul avec 2 ELO10C en guise de satellites et c'est tout, vu la galère de la configuration.

alexmtc

Nouvel·le AFfilié·e

Membre depuis 3 ans

11 Posté le 14/07/2022 à 17:26:17

D'accord merci pour c'est précieux conseil,
Du coup je peut laisser tomber les deux autre ampli et les 4 autres enceintes au risque de griller les amplis ?
Je pensé qu'en branchant sur deux master différents les deux amplis serai indépendant du caisson amplifié

Ipwarrior

8482

Je poste, donc je suis

Membre depuis 21 ans

12 Posté le 14/07/2022 à 21:02:29

Citation :

Du coup je peut laisser tomber les deux autre ampli et les 4 autres enceintes au risque de griller les amplis ?

C'est une assomption fausse dans l'absolue.
Tu peux garder le hpa D500 en réserve en cas de grillade.
Tu peux faire un second circuit avec le AS420 et les VS12X, mais il n'y aura pas de passe-haut.

Normalement il aurait fallu acheter un sub et un filtrage actif en amont.
Exemple :
VP1800S mis en bridge sur le HPA 500D
Elo10c mis en stéréo sur le AS420
Mis en filtrage actif avec un CX2310 à 170Hz ou 200Hz ( conseillé par Beh ). PS : le hp du sub monte beaucoup plus haut en réalité, mais il y a une self dans le caisson.
Le tout avec les câbles qui vont bien et le réglage de niveau qui va bien.

Et là tu gardais tes 2 amplis, sachant que le retrait du gain pouvait se faire sans soucis sur le AS420.

Je conseille quand même fortement aux futurs acquéreurs de systèmes triphoniques de se renseigner sur les amplis 4 canaux en dsp AVANT d'acheter ce genre de système.

alexmtc

Nouvel·le AFfilié·e

Membre depuis 3 ans

13 Posté le 21/07/2022 à 11:38:18

Bonjour, du coup j'ai suivie vos conseil, j'ai fait un essai avec le caisson + les deux elo 10c. Malheureusement en extérieur le son est assez faible... J'ai rajouté un ampli avec les deux enceinte warfedal et la le son est nettement meilleur.
En espérant que sa ne détérioré aucun ampli ni enceinte samedi soir...
Un ami a récupéré cette chose ( boost dsp 2000 MK2 ) qui m'a gentiment donné.
Je ne sais pas du tout a quoi cela peut servir et mon pote ne sais pas a quoi sa sert non plus.
Avais vous des idées est si cela et utile dans le branchement de ma sono actuel.

Merci à vous

Ipwarrior

8482

Je poste, donc je suis

Membre depuis 21 ans

14 Posté le 21/07/2022 à 15:17:48

Désolé mais j'ai aussi du matos son a installer pour ce Samedi.
Je dois retaper un vieux core2 pour cela ( le DV7 est en train de me lâcher ).
Pour information pour cette soirée on sera en 4 12" avec 2 EP2500 ( 4x500W ) : en principe on devrait tourner entre 4x100W et 4x200W.
Le gros du boulot pour moi c'est : le core2 a refaire + les nouvelles chansons à trouver.
Oui le gros du taff ce sont les morceaux ( que l'on suit finalement assez rarement une fois sur place ).
Donc je vais devoir te laisser.
PS : pour un coup de pouce sans localisation de ta part, la communauté ne pourra pas t'aider efficacement.

Ipwarrior

8482

Je poste, donc je suis

Membre depuis 21 ans

15 Posté le 23/07/2022 à 20:30:30

Rectif : l'père m'a grillé une compression sur les 12" alors c'est 2 15" en 2x500W.
Mais il parait que c'est trop puissant et le drame : il n'y a pas spotify !!
Bon j'me suis cassé j'ai laissé la matos là-bas.
Y'en a marre des conneries.
