aide demandée Panne amplification CL115
- 18 réponses
- 5 participants
- 834 vues
- 5 followers

hewton
7

Nouvel·le AFfilié·e
Membre depuis 13 ans
Sujet de la discussion Posté le 01/06/2024 à 17:27:24Panne amplification CL115
Bonjour,
Alors je vous expose le problème je viens de récupérer un sub prêté, les gens ont fait n'importe quoi et visiblement y'a une panne, alors le sub fonctionne il s'allume, les graves résonnent pas de problème cependant quand je branche les têtes rien ne se passe, est ce que le 2x2 voies peut avoir cramé ou alors l'ensemble ne devrait pu fonctionner?
Cordialement
Alors je vous expose le problème je viens de récupérer un sub prêté, les gens ont fait n'importe quoi et visiblement y'a une panne, alors le sub fonctionne il s'allume, les graves résonnent pas de problème cependant quand je branche les têtes rien ne se passe, est ce que le 2x2 voies peut avoir cramé ou alors l'ensemble ne devrait pu fonctionner?
Cordialement

Nick Zefish
13016

Modérateur·trice thématique
Membre depuis 22 ans
2 Posté le 02/06/2024 à 08:20:05
Ca peut être le module d'amplification des têtes, ou les têtes elles-mêmes. As-tu un autre ampli (chaîne hi-fi) pour tester les têtes ?
0
[ Dernière édition du message le 02/06/2024 à 08:20:19 ]

hewton
7

Nouvel·le AFfilié·e
Membre depuis 13 ans
3 Posté le 02/06/2024 à 17:49:08
Bonjour,
Oui les têtes fonctionnent, testées avant sur un autre amplificateur...
Oui les têtes fonctionnent, testées avant sur un autre amplificateur...
0

Nick Zefish
13016

Modérateur·trice thématique
Membre depuis 22 ans
4 Posté le 02/06/2024 à 20:35:21
Il y a peut-être des fusibles de protections à l'intérieur du caisson (pas sur l'entrée 230V, mais sur les sorties satellites). Il faudrait le démonter pour voir.
1

hewton
7

Nouvel·le AFfilié·e
Membre depuis 13 ans
5 Posté le 03/06/2024 à 06:30:40
Merci pour cette première piste je vais regarder ça aujourd'hui
Edit
Re bonjour

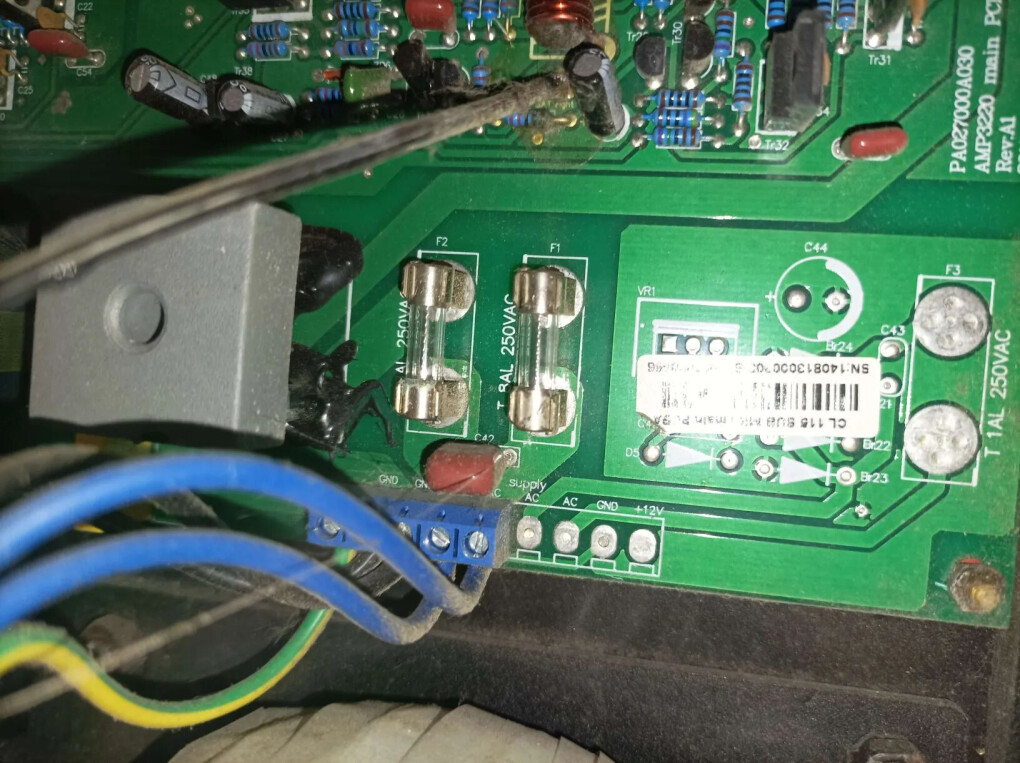

Après démontage de la partie électronique les fusibles ont l'air ok:


Re edit
Après relecture du post du dessus, j'ai pris en photo les fusibles de l'alim il me semble. Je n'arrive pas à identifier les fusibles des sorties sat( la partie sortie sat est tout en bas à gauche sur la seconde photo) et semble être reliée aux deux circuits en haut à droite et en haut à gauche par les câbles gris/noirs.
Cordialement
Edit
Re bonjour
Après démontage de la partie électronique les fusibles ont l'air ok:


Re edit
Après relecture du post du dessus, j'ai pris en photo les fusibles de l'alim il me semble. Je n'arrive pas à identifier les fusibles des sorties sat( la partie sortie sat est tout en bas à gauche sur la seconde photo) et semble être reliée aux deux circuits en haut à droite et en haut à gauche par les câbles gris/noirs.
Cordialement
0
[ Dernière édition du message le 03/06/2024 à 17:00:47 ]

hewton
7

Nouvel·le AFfilié·e
Membre depuis 13 ans
6 Posté le 03/06/2024 à 18:28:54
Dernier point , j'ai du câble NL2 qui alimente les têtes alors que le manuel thomann parle de NL4 pour amplifier les têtes, je ne sais pas si ça pose problème.
0

Nick Zefish
13016

Modérateur·trice thématique
Membre depuis 22 ans
7 Posté le 03/06/2024 à 20:36:18
Ce sont les mêmes câbles qui marchaient avant ?
Le manuel précise que c'est câblé 1+/1-, donc ça devrait marcher avec du NL2 comme du NL4.
L'idée des fusibles de sortie était une hypothèse. Il n'y en a peut-être pas, ou peut-être sous une forme soudée qui ne se change pas facilement. En tous cas ceux que tu as photographiés sont ceux de l'alimentation.
Malheureusement, s'il n'y a pas de signe évident de la panne, il faut diagnostiquer plus précisément et ça demande du matériel, des compétences, et c'est délicat au travers d'un forum.
Le manuel précise que c'est câblé 1+/1-, donc ça devrait marcher avec du NL2 comme du NL4.
L'idée des fusibles de sortie était une hypothèse. Il n'y en a peut-être pas, ou peut-être sous une forme soudée qui ne se change pas facilement. En tous cas ceux que tu as photographiés sont ceux de l'alimentation.
Malheureusement, s'il n'y a pas de signe évident de la panne, il faut diagnostiquer plus précisément et ça demande du matériel, des compétences, et c'est délicat au travers d'un forum.
0

hewton
7

Nouvel·le AFfilié·e
Membre depuis 13 ans
8 Posté le 03/06/2024 à 20:53:33
Ce sont pas les mêmes câbles non
Bon je vais l'envoyer chez un électronicien et je viendrais poster le diagnostique ici
Merci pour l'aide!
Bon je vais l'envoyer chez un électronicien et je viendrais poster le diagnostique ici
Merci pour l'aide!
1

Nick Zefish
13016

Modérateur·trice thématique
Membre depuis 22 ans
9 Posté le 03/06/2024 à 22:43:11
Alors le premier truc à faire est de vérifier avec les câbles d'origine. Ca serait ballot d'envoyer l'appareil en réparation juste pour une historie de mauvais câbles. Tu peux aussi utiliser un multimètre en mode "V AC", envoyer du signal, monter le volume, et vérifier que tu as une tension non-nulle en sortie. Tu peux prendre la tension directement sur le bornier central de la carte d'amplification, mais gaffe à ne pas mettre les doigts n'importe où!
0

hewton
7

Nouvel·le AFfilié·e
Membre depuis 13 ans
10 Posté le 03/06/2024 à 23:40:39
D'acc effectivement je vais essayer avec les câbles d'origine(que je n'ai pas donc je vais essayer de choper du NL4), pour les tests alors j'ai mon multimètre pas loin par contre je comprends pas le/les borniers à tester.
Est-ce que tu parles des deux endroits là à tester? Sachant que c'est les deux points qui vont alimenter les sorties right/left speakon

Est-ce que tu parles des deux endroits là à tester? Sachant que c'est les deux points qui vont alimenter les sorties right/left speakon

0
[ Dernière édition du message le 04/06/2024 à 00:01:14 ]

MissRoland
777

Posteur·euse AFfolé·e
Membre depuis 4 ans
11 Posté le 04/06/2024 à 00:47:17
Salut,
Tu as bien fais de l'ouvrir car vu la poussiere sur le ventilo., un petit nettoyage semble necessaire.
A 1ere vue , est ce que certains composants semblent avoir pris un coup de chaud ?
Tu as bien fais de l'ouvrir car vu la poussiere sur le ventilo., un petit nettoyage semble necessaire.
A 1ere vue , est ce que certains composants semblent avoir pris un coup de chaud ?
0

Nick Zefish
13016

Modérateur·trice thématique
Membre depuis 22 ans
12 Posté le 04/06/2024 à 08:53:11
Il faut trouver des points pour faire la mesure de façon fiable. S'il y a mauvais contact avec les sondes du multimètre, la tension affichée peut être 0V alors qu'en fait ça marche. Les speakons semblent protégés par de la gaine thermo. C'est peut-être plus facile à l'autre bout des fils des speakon. Si tu as une fiche speakon 4 points qui traîne, tu peux aussi l'ouvrir, et mesurer directement sur le bornier. Ca sera plus sécu.
1

hewton
7

Nouvel·le AFfilié·e
Membre depuis 13 ans
13 Posté le 06/06/2024 à 13:08:45
Bonjour,
Alors non le circuit ne présente pas de pièces qui sembleraient touchées;
J'ai fais mes tests à l'instant sur un des deux borniers à l'intérieur du sub où j'ai réussi à dégainer proprement, configuré mon multimètre en alternatif et j'ai bien de la valeur qui monte quand j'augmente le volume en envoyant du signal, je ne comprends plus là
Le bornier peut il merder côté façade?

J'ai toujours les câbles refourgués quand on m'a rendu le matos donc ce ne sont pas ceux d'origine, j'ai essaye de tester la contuinité des speakon et j'avoue que je galère donc je vais essayer d'en trouver d'autres.
Cordialement
Alors non le circuit ne présente pas de pièces qui sembleraient touchées;
J'ai fais mes tests à l'instant sur un des deux borniers à l'intérieur du sub où j'ai réussi à dégainer proprement, configuré mon multimètre en alternatif et j'ai bien de la valeur qui monte quand j'augmente le volume en envoyant du signal, je ne comprends plus là

Le bornier peut il merder côté façade?

J'ai toujours les câbles refourgués quand on m'a rendu le matos donc ce ne sont pas ceux d'origine, j'ai essaye de tester la contuinité des speakon et j'avoue que je galère donc je vais essayer d'en trouver d'autres.
Cordialement
0
[ Dernière édition du message le 06/06/2024 à 13:09:46 ]

Nick Zefish
13016

Modérateur·trice thématique
Membre depuis 22 ans
14 Posté le 06/06/2024 à 19:58:38
Tu peux déjà démonter les fiches de ton câble. Aussi bien tu vas découvrir qu'il n'y a que deux conducteurs câblés 2+/2-...
0

paullambert
5

Nouvel·le AFfilié·e
Membre depuis 5 ans
15 Posté le 15/12/2024 à 00:06:30
Salut, je possède ce système depuis pas mal d'année et en suis très content.
Mais mon coté Droit ne fonctionne plus :
- Ni avec le In Jack
- Ni avec le In RCA
Lest têtes sont ok.
Je ne sais pas d'où ca peut venir. Tu as pu trouver toi ?
Mais mon coté Droit ne fonctionne plus :
- Ni avec le In Jack
- Ni avec le In RCA
Lest têtes sont ok.
Je ne sais pas d'où ca peut venir. Tu as pu trouver toi ?
0

LOULOU31140
444

Posteur·euse AFfamé·e
Membre depuis 20 ans
16 Posté le 16/12/2024 à 15:57:22
salut au debut de ton message tu dit les tete ne fonctionne plus et la tu dis mon coté droit ne focntionne plus , donc le coté gauche fonctionne ? tu as demander au personne comment il avait cabler le caisson est ce qu'avec tes cables preter avec il pouvais brancher le signal d'entrée sur la sortie du coup .... prise xlr ou autres
0

paullambert
5

Nouvel·le AFfilié·e
Membre depuis 5 ans
17 Posté le 16/12/2024 à 17:21:33
Salut, je suis pas la personne du poste initial.
Mais j'ai un problème peut être similaire. Donc je demande où il en est
Moi les 2 têtes fonctionnent si je les branches à gauche. Mais à droite ni l xlr ni le jack ne fonctionne...

Mais j'ai un problème peut être similaire. Donc je demande où il en est

Moi les 2 têtes fonctionnent si je les branches à gauche. Mais à droite ni l xlr ni le jack ne fonctionne...
0

LOULOU31140
444

Posteur·euse AFfamé·e
Membre depuis 20 ans
18 Posté le 17/12/2024 à 09:20:45
ah ok surement une partie du module d'amplification des tete qui est hs ou en amont le module qui envois le signal entre les prise arriere et le module d'ampli , a voir un multimetre de comparer les ampli sur le module ampli et certains condo en premier temps
0

paullambert
5

Nouvel·le AFfilié·e
Membre depuis 5 ans
19 Posté le 17/12/2024 à 15:15:20
Yes je vais tester ça.
Mais c'est bizarre si je met le volume à fond. J entend un léger signal. Très léger.
Mais c'est bizarre si je met le volume à fond. J entend un léger signal. Très léger.
0
