Omni 1 en panne

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 22 ans

Sujet de la discussion Posté le 08/10/2021 à 18:02:34

Je viens de ressortir mon vieil Omni en panne de mon garage. Il est temps de faire quelque chose pour lui... il ne fonctionne plus. :oo:

Ouvert il est plein de poussière mais complet. Maintenant il y a de quoi faire entre changer tous les tantales, la serie 4000 et nettoyer ou changer les sliders... :(((

À dans un mois....

https://opensynth.hubside.fr/accueil

[ Dernière édition du message le 09/10/2021 à 01:30:33 ]

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 22 ans

2 Posté le 09/10/2021 à 01:04:22

Quelques images en vrac....

0

https://opensynth.hubside.fr/accueil

oryjen

17492

Drogué·e à l’AFéine

Membre depuis 20 ans

3 Posté le 09/10/2021 à 10:01:37

Bon courage! :clin:

0

--------------------------------------------------------------------------------

L'artiste entrouvre une fenêtre sur le réel; le "réaliste pragmatique" s'éclaire donc avec une vessie.

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 22 ans

4 Posté le 25/10/2021 à 07:09:49

Merci Orygen...
J'ai recu les composants et commencé à dessouder les capas et CMOS... PCB double face, pattes des composants soudées pliées, pas un truc à faire à la tresse à dessouder...

À l'attaque !

Les sliders... collants de crasse ou de Coca...

Ouverts... :oo:

Nettoyés, lubrifiés...

0

https://opensynth.hubside.fr/accueil

[ Dernière édition du message le 25/10/2021 à 07:11:54 ]

oryjen

17492

Drogué·e à l’AFéine

Membre depuis 20 ans

5 Posté le 25/10/2021 à 08:09:26

Quel courage! :bravo:

0

--------------------------------------------------------------------------------

L'artiste entrouvre une fenêtre sur le réel; le "réaliste pragmatique" s'éclaire donc avec une vessie.

suggornation

248

Posteur·euse AFfiné·e

Membre depuis 10 ans

6 Posté le 25/10/2021 à 08:14:57

Un sacerdoce ! :mrg:

0

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 22 ans

7 Posté le 25/10/2021 à 09:07:55

Oui, j'en ai pour un moment... :oo:

0

https://opensynth.hubside.fr/accueil

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 22 ans

8 Posté le 25/10/2021 à 20:49:24

Surtout que tout à l'heure en nettoyant les vieux sliders je me suis aperçu qu'un 100k est mort... plus de graphite dessus. Je vais acheter des Bourns à jolies lumieres :mdr:

et me faire des pcb pour les rehausser un peu....

0

https://opensynth.hubside.fr/accueil

[ Dernière édition du message le 01/11/2021 à 18:06:27 ]

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 22 ans

9 Posté le 01/11/2021 à 18:08:32

Un peu de temps... ça avance...

0

https://opensynth.hubside.fr/accueil

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 22 ans

10 Posté le 13/11/2021 à 15:28:41

Je viens de recevoir les pcb pour mettre à la bonne hauteur les sliders... bravo JLCPCB! ça a l'air de marcher... photo pour essayer les dimensions et l'implantation, rien de soudé pour le moment... impatience quand tu nous tiens...
un bon nettoyage du PCB sera bienvenu.. :lol:

0

https://opensynth.hubside.fr/accueil

[ Dernière édition du message le 13/11/2021 à 15:51:41 ]

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 22 ans

11 Posté le 15/11/2021 à 11:59:14

Sliders terminés...

0

https://opensynth.hubside.fr/accueil

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 22 ans

12 Posté le 01/01/2022 à 20:53:39

Quelques nouvelles, le chantier a bien avancé cette semaine. Tout fonctionne "presque" comme il se doit: il me manque un 4520 c'est peut etre pour ça que j'entends des notes dans l'aigu quand les notes reliées au 4520 absent ne sonnent pas (on verra lundi)... et il me faut refaire un push button dans la partie bass. Le mien est cuit.. Synthchaser en propose mais je vais essayer d'en faire un à ma sauce..

Le release m'a bien evidemment posé problème.. Un 2907 mort dans la partie STG

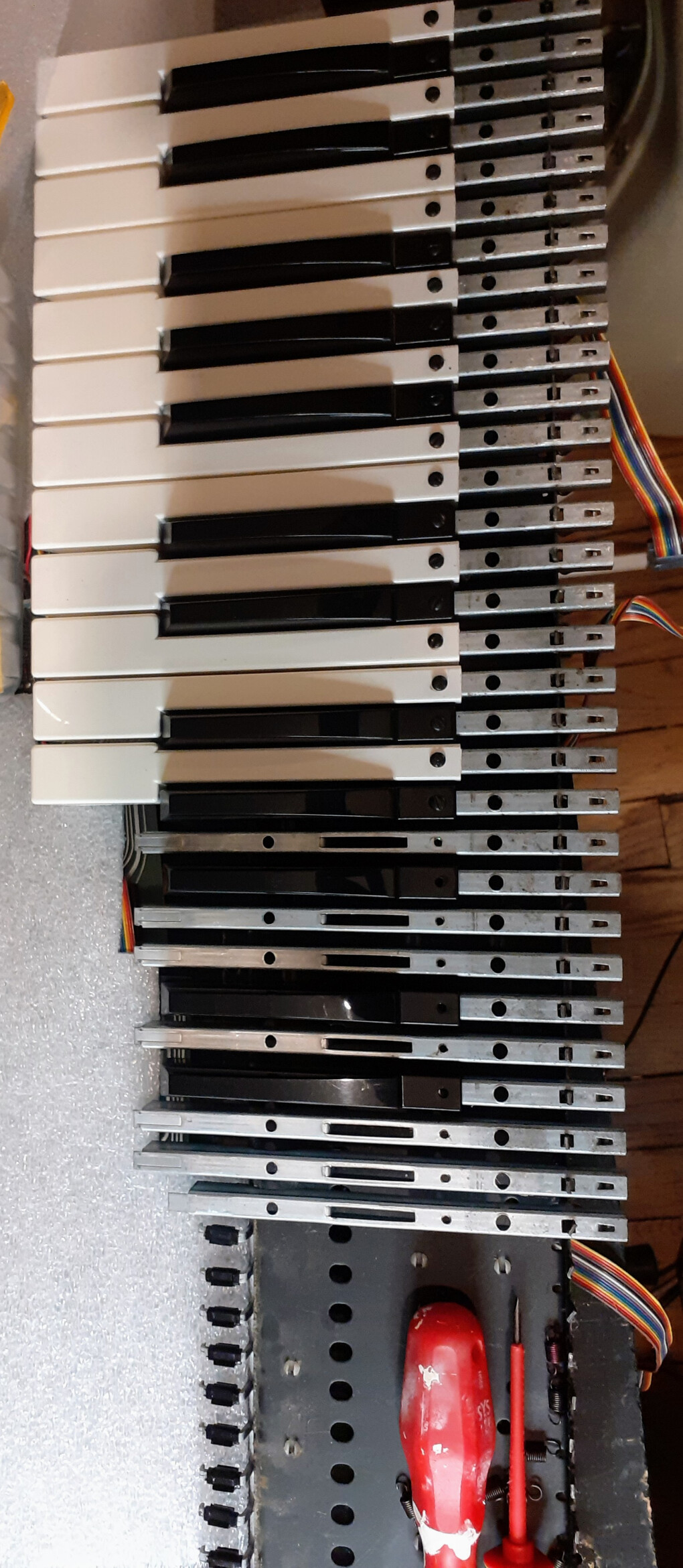

Touches propres, bushings neufs etc...

Chorus super!!

Sliders super faciles niveau sensations!!! :bravo:

J'adore ce biniou

0

https://opensynth.hubside.fr/accueil

oryjen

17492

Drogué·e à l’AFéine

Membre depuis 20 ans

13 Posté le 02/01/2022 à 06:54:41

Qué chantier!
Bravo pour ta ténacité!

0

--------------------------------------------------------------------------------

L'artiste entrouvre une fenêtre sur le réel; le "réaliste pragmatique" s'éclaire donc avec une vessie.

suggornation

248

Posteur·euse AFfiné·e

Membre depuis 10 ans

14 Posté le 02/01/2022 à 08:37:29

Bravo ! J'attends la suite avec impatience !

0

petit professeur

4199

Squatteur·euse d’AF

Membre depuis 16 ans

15 Posté le 02/01/2022 à 10:10:00

Ah ouais bravo :bravo:

il va être tout neuf :aime:

0

Le plus gauche des guitaristes gaucher....

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 22 ans

16 Posté le 02/01/2022 à 10:40:13

Merci pour vos gentils mots... c'est vrai que cette machine est à la fois simple et compliquée à la fois... :8O:

mais le manuel de service est là et très bien fait...

0

https://opensynth.hubside.fr/accueil

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 22 ans

17 Posté le 05/01/2022 à 17:08:03

Voilà la bête refermée. J'attends quelques boutons poussoirs pour fabriquer un remplaçant au 8' manquant comme l'on peut le voir sur la photo... et 6 boutons de sliders à faire imprimer en 3D... mais l'Omni revit quand même.. :aime:

Je reviens sur le forum dès que possible..

0

https://opensynth.hubside.fr/accueil

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 22 ans

18 Posté le 01/02/2022 à 15:16:13

Ça y est j'ai reçu et les boutons poussoirs et les cap des sliders en façade... J'attends par courrier les petits pcb adaptateurs que j'ai dessiné et hop c'est reparti...

0

https://opensynth.hubside.fr/accueil

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 22 ans

19 Posté le 17/02/2022 à 18:14:05

Ça y est j'ai reçu mes pcb adaptateurs. J'en ai installé un pour voir et je suis assez content. Le bouton poussoir est presque à la même hauteur que les autres... (je les changerai tous de toutes façons...)
Je ne vais pas tarder à refermer définitivement le bestiau...

0

https://opensynth.hubside.fr/accueil

oryjen

17492

Drogué·e à l’AFéine

Membre depuis 20 ans

20 Posté le 17/02/2022 à 18:26:23

Super!
Merci pour ces nouvelles!

0

--------------------------------------------------------------------------------

L'artiste entrouvre une fenêtre sur le réel; le "réaliste pragmatique" s'éclaire donc avec une vessie.

JFmax

3

Nouvel·le AFfilié·e

Membre depuis 9 ans

21 Posté le 17/02/2022 à 18:59:20

Oryjen, tu es super rapide....! :bravo:

0

oryjen

17492

Drogué·e à l’AFéine

Membre depuis 20 ans

22 Posté le 17/02/2022 à 19:03:45

Bin je suivais... Bon sang c'était une superbe aventure, la mécanique c'est pas de la tarte sur ces bestiaux!
Le gars se fend d'un reportage passionnant et imagé de A à Z sur ce sauvetage improbable, la moindre des choses c'est de remercier!

0

--------------------------------------------------------------------------------

L'artiste entrouvre une fenêtre sur le réel; le "réaliste pragmatique" s'éclaire donc avec une vessie.

babouche369

61

Posteur·euse AFfranchi·e

Membre depuis 19 ans

23 Posté le 25/02/2022 à 04:59:44

J'ai restauré le miens il y a quelques années déjà. J'aime ta remarque: simple et compliqué à la fois. C'est très juste!
C'est une machine que j'utilise très souvent; d'une part parce qu'elle est en bas de la pile et tombe bien sous la main. Mais aussi parce qu'elle est surprenamment expressive, malgrés la simplicités des réglages.
J'ai refais aussi les flancs en bois; je les ai juste poncés avec du papier de plus en plus fin (jusqu'au 600), puis teinté. J'ai obtenu un fini semi-lustré très agréable au touché, mais sur lequel les empreintes digitales ne marquent pas. Le bois est dur au grain très fin.
Personnellement, je me suis tâté longtemps pour remplacer les sliders: rester fidèle à l'original, ou déroger. Finalement j'ai choisi le kit Lumina de Synthchaser, et je ne regrette pas. A refaire, je prendrais aussi les petits caps, bien qu'ils soient assez onéreux.

0

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 22 ans

24 Posté le 25/02/2022 à 09:07:20

Oui Babouche, le kit lumina est tres bien pensé. Les sliders sont soudés sur le même pcb. Il n'y a qu'à enlever les vieux et les remplacer avec ce pcb. Il n'y a plus de problème de parallélisme et tout est nickel... je ne suis pas allé jusque là j'ai juste dessiné des adaptateurs et les ai fait fabriquer chez jlcpcb... j'en ai commandé un stock car j'ai aussi un Odyssey à faire...
Quand aux caps ils sont du plus bel effet c'est vrai même si les led ne sont pas trop mon esthétique...

0

https://opensynth.hubside.fr/accueil

[ Dernière édition du message le 25/02/2022 à 11:13:35 ]

babouche369

61

Posteur·euse AFfranchi·e

Membre depuis 19 ans

25 Posté le 01/03/2022 à 14:15:11

Je n'avais pas les cap originaux sur mon Omni. Les blancs sont faciles à trouver, mais pour les curseurs noirs, il faut passer par l'impression 3D, dont le résultat n'est jamais parfait (effet de moire). De plus, ils sont très en relief en envahissent un peu le clavier; à ce niveau, les lumina permettent de réduire l'emprise.
Mon Odyssey va suivre quand j'aurais fait la place sur mon établi: un Hohner Pianet T en cours de changement de Tolex, un Tascam DMT8vl alim en panne, un Yamaha TX816 éventré qui attend des condos et depuis hier soir un Yamaha QX1 qui a reçu ce week-end un paquet de disquettes, mais qui semble incapable d'en formater une seule (malgré un nettoyage de la tête). Vivement les vacances!
