Sujet de la discussion Posté le 24/04/2019 à 16:56:24Commande CV rajoutée sur pédale d'effet (ou autres...)
Je commence un topic au sujet de la modification de pédales d'effet (ou autre: synthés analos, effets en rack, Circuit bending) afin de rajouter une commande CV. Je m'intéresse à la modification par vactrol (coût inférieur à 2 euros par point de CV rajouté).
J'ai commencé par modifier une pédale de phaser Behringer VP1, clone de l'EHX Small Stone.
J'ai monté un vactrol VTL5C1 avec une résistance de 330 Ohm en série pour l'entrée CV.
https://logosfoundation.org/instrum_gwr/playerpiano/Optor_VTL5C1_87223.pdf
https://fr.aliexpress.com/item/10PCSFree-Shipping-Linear-optocoupler-VTL5C-VTL5C1-M1210CLC-DIP-4-Photoconductive-Cells-and-Analog-Optoisolators-Vactrols/1924925761.html?spm=a2g0s.9042311.0.0.40696c37NI71xt

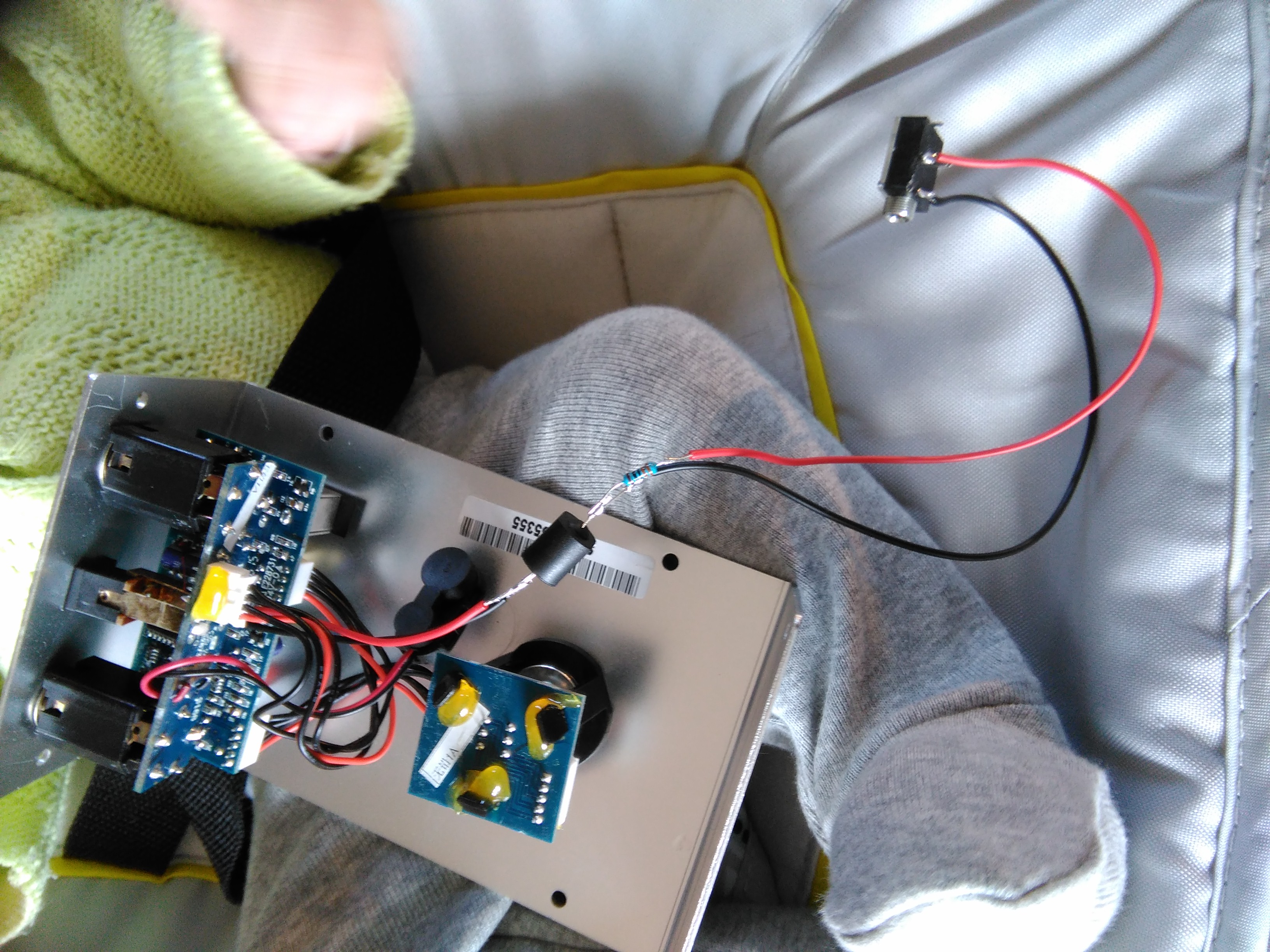

Le vactrol est monté en parallèle du potard de rate. Le but est de commander le rate par CV, sans altérer le fonctionnement "normal" de la pédale si aucun branchement en CV (présentation du montage par mon assistant électronicien qui entame sa 6ème semaine de stage
) :

ça marche, mais du fait de la commande en tension, je dois utiliser un atténuverter avec fonction "offset" histoire d'utiliser la commande sur sa plage de fonctionnement linéaire (de 1.5V à 1.7V, cf. datasheet ci-dessus)).
D'après ce site:
https://damienclarke.me/effects-pedals/posts/building-a-vactrol-vca/
il vaut mieux utiliser une commande en courant. ça implique un convertisseur tension/ courant (il donne le schéma sur la page).


Une question: est-ce qu'un tel convertisseur existe "tout fait"?
Cela dit, ça marche bien avec l'atténuverter (un befaco), mais je n'en ai que 2...
Prochaines étapes:
-essayer de commander directement le balayage en fréquence du VP1 et non le rate du LFO (mais c'est chaud car les composants sont en SMD, donc même si je trouve la résistance qui commande le balayage en fréquence, la soudure n'est pas gagnée)
-essayer sur d'autres pédales "cheap" (disto, OD, etc.)
J'ai commencé par modifier une pédale de phaser Behringer VP1, clone de l'EHX Small Stone.
J'ai monté un vactrol VTL5C1 avec une résistance de 330 Ohm en série pour l'entrée CV.
https://logosfoundation.org/instrum_gwr/playerpiano/Optor_VTL5C1_87223.pdf
https://fr.aliexpress.com/item/10PCSFree-Shipping-Linear-optocoupler-VTL5C-VTL5C1-M1210CLC-DIP-4-Photoconductive-Cells-and-Analog-Optoisolators-Vactrols/1924925761.html?spm=a2g0s.9042311.0.0.40696c37NI71xt
Le vactrol est monté en parallèle du potard de rate. Le but est de commander le rate par CV, sans altérer le fonctionnement "normal" de la pédale si aucun branchement en CV (présentation du montage par mon assistant électronicien qui entame sa 6ème semaine de stage

ça marche, mais du fait de la commande en tension, je dois utiliser un atténuverter avec fonction "offset" histoire d'utiliser la commande sur sa plage de fonctionnement linéaire (de 1.5V à 1.7V, cf. datasheet ci-dessus)).
D'après ce site:
https://damienclarke.me/effects-pedals/posts/building-a-vactrol-vca/
il vaut mieux utiliser une commande en courant. ça implique un convertisseur tension/ courant (il donne le schéma sur la page).



Cela dit, ça marche bien avec l'atténuverter (un befaco), mais je n'en ai que 2...
Prochaines étapes:
-essayer de commander directement le balayage en fréquence du VP1 et non le rate du LFO (mais c'est chaud car les composants sont en SMD, donc même si je trouve la résistance qui commande le balayage en fréquence, la soudure n'est pas gagnée)
-essayer sur d'autres pédales "cheap" (disto, OD, etc.)
Très récents: Muzo, Shingouz, Smart Zombies, piA MErv, pANDrilO,
Et aussi: Seize, bunzap, Maiale, Maximum Antechrist

Beatless
14130

Drogué·e à l’AFéine
Membre depuis 21 ans
2 Posté le 24/04/2019 à 17:14:17
flagounet !
0
S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

ph modular
2202

AFicionado·a
Membre depuis 22 ans
3 Posté le 25/04/2019 à 09:06:53
Génial ça Ema !
Question : pourquoi utilises-tu une vactrol pour gérer cette commande CV ?
Question : pourquoi utilises-tu une vactrol pour gérer cette commande CV ?
0

Ema
4406

Squatteur·euse d’AF
Membre depuis 22 ans
4 Posté le 25/04/2019 à 10:15:21
le Vactrol permet de transformer une commande en tension (CV) en une variation de résistance électrique. En le montant en parallèle d'un potard de commande (ou d'une résistance à la base fixe) (ici le potard rate du VP1), ça permet de commander le paramètre associé au potentiomètre par CV.
Vu que le montage est en parallèle, il n'y a pas besoin de modifier le circuit initial, et vu que la résistance à vide (sans CV) du vactrol est élévée, elle ne modifie pas (ou très peu) le fonctionnement du circuit en l'absence de commande CV.
Vu que le montage est en parallèle, il n'y a pas besoin de modifier le circuit initial, et vu que la résistance à vide (sans CV) du vactrol est élévée, elle ne modifie pas (ou très peu) le fonctionnement du circuit en l'absence de commande CV.
1
Très récents: Muzo, Shingouz, Smart Zombies, piA MErv, pANDrilO,
Et aussi: Seize, bunzap, Maiale, Maximum Antechrist

ph modular
2202

AFicionado·a
Membre depuis 22 ans
5 Posté le 25/04/2019 à 13:06:41
Merci pour les précisions
Pas bête, je connais le fonctionnement des vactrol pour les utiliser dans certains modules mais je n'avais pas pensé à ça... Excellente idée !
Pas bête, je connais le fonctionnement des vactrol pour les utiliser dans certains modules mais je n'avais pas pensé à ça... Excellente idée !

0
[ Dernière édition du message le 25/04/2019 à 13:07:47 ]

polypode
12

Nouvel·le AFfilié·e
Membre depuis 9 ans
6 Posté le 11/05/2025 à 13:01:57
Bonjour Ema!
Je ne sais pas si tu traîne toujours sur ce forum, mais je viens de lire ton post sur l'utilisation de vactrol poir ajouter des commande cv, et ça m'intéresse beaucoup beaucoup pour intégrer une echosmos d'audiolithe dans mon système eurorack.
Les soudures et perçages ça ne me fait pas peur, mais la théorie, c'est plus compliqué!
As-tu trouvé le moyen de te passer s'un atténuverteur finalement!
Autre question, je comprend dans ton poste que la plage de variation est assez réduite pour un potard. Qu'est-ce que je risque si je lui envoie 10V par exemple? Est-ce que simplement ça ne marchera pas, ou est-ce que je vais cramer quelque chose?
En tout cas merci pour la piste, cet déjà une bonne avancée dans mes recherches!
Bonne journée.
pol
Je ne sais pas si tu traîne toujours sur ce forum, mais je viens de lire ton post sur l'utilisation de vactrol poir ajouter des commande cv, et ça m'intéresse beaucoup beaucoup pour intégrer une echosmos d'audiolithe dans mon système eurorack.
Les soudures et perçages ça ne me fait pas peur, mais la théorie, c'est plus compliqué!
As-tu trouvé le moyen de te passer s'un atténuverteur finalement!
Autre question, je comprend dans ton poste que la plage de variation est assez réduite pour un potard. Qu'est-ce que je risque si je lui envoie 10V par exemple? Est-ce que simplement ça ne marchera pas, ou est-ce que je vais cramer quelque chose?
En tout cas merci pour la piste, cet déjà une bonne avancée dans mes recherches!
Bonne journée.
pol
