kool ils ont voulu tuer un journal, ils sont morts dans une imprimerie
.Gwe
1322
AFicionado·a
Membre depuis 16 ans
Soot_and_Stars
6467
Je poste, donc je suis
Membre depuis 18 ans
gojats
10388
Drogué·e à l’AFéine
Membre depuis 18 ans
3 heures environ sans me presser, perçage du boîtier & lurkage du pub compris.
Un esprit sein dans un... cornichon ?
Le tout venant a été piraté par les mômes, on se risque sur le bizarre : https://soundcloud.com/gojats
Anonyme
Pareil, en fonction du circuit (Fuzz/OD) ça peut être moins.
Mais bon, parfois, je prends bien plus mon temps (et plus de bières), pour avoir quelque chose de propre a l’intérieur, ou bien pour debugger (ça, ça peut faire trainer les choses
).
Mais bon, parfois, je prends bien plus mon temps (et plus de bières), pour avoir quelque chose de propre a l’intérieur, ou bien pour debugger (ça, ça peut faire trainer les choses
).aerotuning
97
Posteur·euse AFfranchi·e
Membre depuis 16 ans
Salut a tous est Bonne année 2014
j'ai une question j'ai envie de faire une pédale d’Effet mais avec trois effets dans la même boite
je suis qualifier déjà réaliser des pédale pour des clients ma question c'est quoi mètre comme effet
1 une disto / fuzz / chorus
2 une overdrive / chorus / reverbe
je suis ouvert a vous proposition
merci
j'ai une question j'ai envie de faire une pédale d’Effet mais avec trois effets dans la même boite
je suis qualifier déjà réaliser des pédale pour des clients ma question c'est quoi mètre comme effet
1 une disto / fuzz / chorus
2 une overdrive / chorus / reverbe
je suis ouvert a vous proposition
merci
Anonyme
Vibe-Fuzz-Delay
[ Dernière édition du message le 06/01/2014 à 18:17:02 ]
aerotuning
97
Posteur·euse AFfranchi·e
Membre depuis 16 ans
Soot_and_Stars
6467
Je poste, donc je suis
Membre depuis 18 ans
Merci messieurs!
Bon vais me lancer déjà pour une ab Box
Bon vais me lancer déjà pour une ab Box
Delarretchia
75
Posteur·euse AFfranchi·e
Membre depuis 18 ans
Pour beforethree :
J'ai commandé ce kit et je suis débutant.
J'ai soudé les composants sur la carte en 3h environ, un par un, sans me presser et en faisant très gaffe.
Une autre soirée pour les câbles et pour trouer la boiboite.
Et voilà... (tu peux voir une image sur mon profil).
Attention :
- l'alim et le carter de diode sont à insérer dans les trous par l'extérieur contrairement aux jacks par exemple,
- Bien tourner le trim avant de fermer la boite,
- J'avait câblé le jack in dans le out et réciproquement...
un conseil : ne souder les câbles vers les éléments externes (jack, diode, alim,...) qu'après les avoir soudé sur la carte, sinon, c'est un peu chiant car les fils deviennent très proches les uns des autres près de la carte et en les soudant, on risque de chauffer le cable et la gaine coté composant et la gaine risque de se souder à celle d'un fil voisin...
J'ai commandé ce kit et je suis débutant.
J'ai soudé les composants sur la carte en 3h environ, un par un, sans me presser et en faisant très gaffe.
Une autre soirée pour les câbles et pour trouer la boiboite.
Et voilà... (tu peux voir une image sur mon profil).
Attention :
- l'alim et le carter de diode sont à insérer dans les trous par l'extérieur contrairement aux jacks par exemple,
- Bien tourner le trim avant de fermer la boite,
- J'avait câblé le jack in dans le out et réciproquement...
un conseil : ne souder les câbles vers les éléments externes (jack, diode, alim,...) qu'après les avoir soudé sur la carte, sinon, c'est un peu chiant car les fils deviennent très proches les uns des autres près de la carte et en les soudant, on risque de chauffer le cable et la gaine coté composant et la gaine risque de se souder à celle d'un fil voisin...
billbarber
14
Nouvel·le AFfilié·e
Membre depuis 14 ans
discozek
1
Nouvel·le AFfilié·e
Membre depuis 17 ans
gaston_
1
Nouvel·le AFfilié·e
Membre depuis 6 ans
Bonjour,
Un petit déterrage :

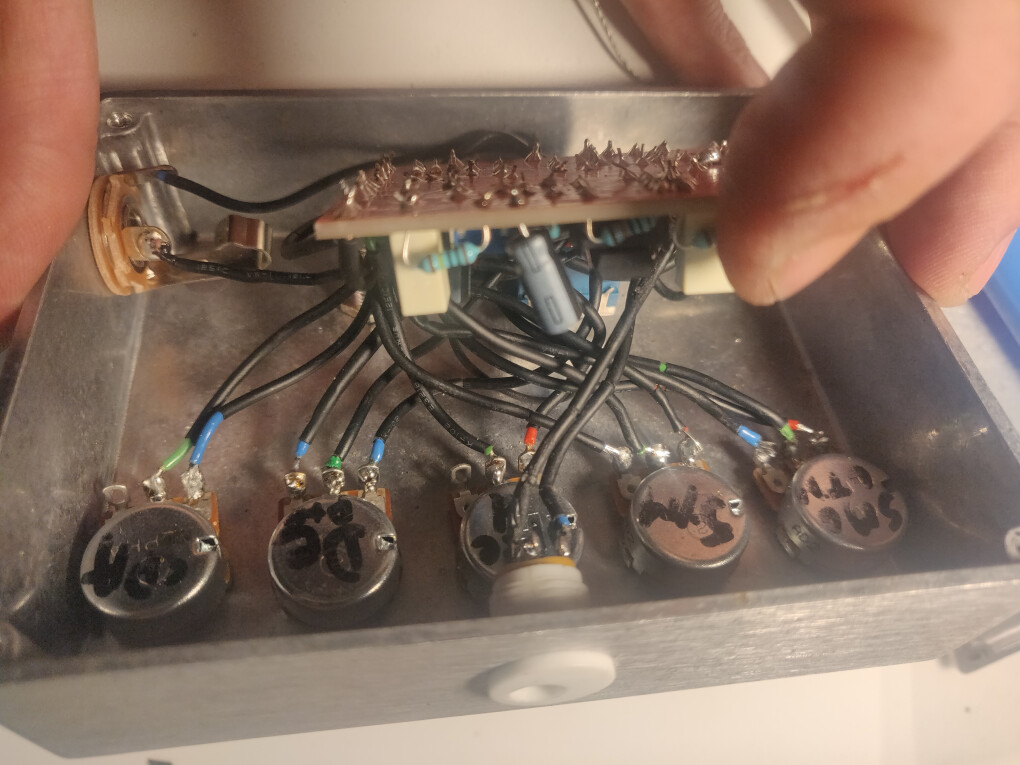

Je viens de monter une pédale tremolo de Musikding "optical Tremolo kit".
J'avais déjà monté il y a quelques temps une fuzz-face sans problème.
Mais là, y'a un souci !
La pédale fonctionne quand l'effet n'est pas activé (en bypass).
Quand j'active l'effet : plus de son.
La diode est allumée et réagit quand je modifie la vitesse du trémolo.
J'ai bien "ouvert" le petit potentiomètre interne (trimmer)... mais rien n'y fait.
J'ai un doute sur 2 composants fournis qui ne correspondent pas au listing :
A l'emplacement A0I1 le composant VTL5C2 est remplacé par le composant NSL-32
A l'emplacement IC2 le composant RC4558 est remplacé par le composant avec référence UTC SKTL (si je lis bien)
Est-ce que c'est ça (Musikding aurait fait une erreur?) ou est-ce que j'ai monté un composant à l'envers ?...
J'ai vérifié le sens des condensateurs, ça a l'air OK...
A votre avis ?
Jérôme
Un petit déterrage :
Je viens de monter une pédale tremolo de Musikding "optical Tremolo kit".
J'avais déjà monté il y a quelques temps une fuzz-face sans problème.
Mais là, y'a un souci !
La pédale fonctionne quand l'effet n'est pas activé (en bypass).
Quand j'active l'effet : plus de son.
La diode est allumée et réagit quand je modifie la vitesse du trémolo.
J'ai bien "ouvert" le petit potentiomètre interne (trimmer)... mais rien n'y fait.
J'ai un doute sur 2 composants fournis qui ne correspondent pas au listing :
A l'emplacement A0I1 le composant VTL5C2 est remplacé par le composant NSL-32
A l'emplacement IC2 le composant RC4558 est remplacé par le composant avec référence UTC SKTL (si je lis bien)
Est-ce que c'est ça (Musikding aurait fait une erreur?) ou est-ce que j'ai monté un composant à l'envers ?...
J'ai vérifié le sens des condensateurs, ça a l'air OK...
A votre avis ?
Jérôme
gaston
Verznoway
2
Nouvel·le AFfilié·e
Membre depuis 13 ans
Bonjour à tous,
Après une première tentative il y a plus d'un an (absence de son, problème insoluble après avoir pourtant retourné la chose dans tous les sens), je me suis décidé à racheter ce kit pour repartir à zero et, après m'être appliqué comme jamais, j'ai enfin un trémolo fonctionnel (cf photo de la fierté) !
N'ayant pu trouver de réponse dans ce thread ni ailleurs, je reviens sur la question qui avait été évoquée par rapport au bruit parasite généré par cette pédale et qui intervient principalement, pour ma part, quand le potard speed approche de sa valeur maximale et est renforcé à l'approche des deux valeurs extrêmes du potard sym. Il disparait à peu près lorsque le sym est placé à une valeur intermédiaire mais c'est embêtant car cela fait finalement perdre tout son intérêt à ce potard
J'avais déjà rencontré un souci de ce type, c'est à dire un bruit parasite régulier, avec la LED arc-en-ciel que j'avais d'abord essayé de monter sur la 3verb de Musikding. En la mettant sur le tremolo, ça n'a fait qu'accentuer le problème, je suis donc repassé sur une LED normale (j'ai choisi le vert mais peu importe).
Quelqu'un aurait-il une explication pour ce phénomène et, encore mieux, une solution ? C'est frustrant de toujours rencontrer un souci, même mineur, alors que cette fois-ci je suis persuadé que mon montage frôle la perfection. Je pensait éventuellement à un souci d'isolation/interférences car tout est assez serré dans la boite mais après vérification, rien ne semble se toucher grâce aux protections collées aux potards.
Et pour te répondre gaston, en tant que relatif débutant, je ne saurais pas dire pour les composants mais, après plusieurs commandes, il m'est déjà arrivé d'avoir des erreurs/oublis de composants..
Je vois par contre que certaines soudures de fils ne sont pas très propres : je pense notamment à celui près du gros condensateur à gauche dont les fils dépassent de tous les côtés. Bien que je suppose que tu l'aies déjà fait, vérifie bien les connexions et soudures, notamment au niveau du switch, des potards et des jack in/out car ça fourmille pas mal et on peut découvrir des erreurs après plusieurs vérifications. Aussi, s'assurer qu'il y a bien assez d'étain et que tu n'as pas cramé le circuit à certains endroits. C'était le cas pour lorsque j'ai monté ma Screamer (toujours de Musikding) et j'ai dû me débrouiller pour raccorder un fil entre deux composants (LED et résistance sur le PCB du switch) car le point de soudure avait cramé et ne laissait plus rien passer..
Après une première tentative il y a plus d'un an (absence de son, problème insoluble après avoir pourtant retourné la chose dans tous les sens), je me suis décidé à racheter ce kit pour repartir à zero et, après m'être appliqué comme jamais, j'ai enfin un trémolo fonctionnel (cf photo de la fierté) !
N'ayant pu trouver de réponse dans ce thread ni ailleurs, je reviens sur la question qui avait été évoquée par rapport au bruit parasite généré par cette pédale et qui intervient principalement, pour ma part, quand le potard speed approche de sa valeur maximale et est renforcé à l'approche des deux valeurs extrêmes du potard sym. Il disparait à peu près lorsque le sym est placé à une valeur intermédiaire mais c'est embêtant car cela fait finalement perdre tout son intérêt à ce potard
J'avais déjà rencontré un souci de ce type, c'est à dire un bruit parasite régulier, avec la LED arc-en-ciel que j'avais d'abord essayé de monter sur la 3verb de Musikding. En la mettant sur le tremolo, ça n'a fait qu'accentuer le problème, je suis donc repassé sur une LED normale (j'ai choisi le vert mais peu importe).
Quelqu'un aurait-il une explication pour ce phénomène et, encore mieux, une solution ? C'est frustrant de toujours rencontrer un souci, même mineur, alors que cette fois-ci je suis persuadé que mon montage frôle la perfection. Je pensait éventuellement à un souci d'isolation/interférences car tout est assez serré dans la boite mais après vérification, rien ne semble se toucher grâce aux protections collées aux potards.
Et pour te répondre gaston, en tant que relatif débutant, je ne saurais pas dire pour les composants mais, après plusieurs commandes, il m'est déjà arrivé d'avoir des erreurs/oublis de composants..
Je vois par contre que certaines soudures de fils ne sont pas très propres : je pense notamment à celui près du gros condensateur à gauche dont les fils dépassent de tous les côtés. Bien que je suppose que tu l'aies déjà fait, vérifie bien les connexions et soudures, notamment au niveau du switch, des potards et des jack in/out car ça fourmille pas mal et on peut découvrir des erreurs après plusieurs vérifications. Aussi, s'assurer qu'il y a bien assez d'étain et que tu n'as pas cramé le circuit à certains endroits. C'était le cas pour lorsque j'ai monté ma Screamer (toujours de Musikding) et j'ai dû me débrouiller pour raccorder un fil entre deux composants (LED et résistance sur le PCB du switch) car le point de soudure avait cramé et ne laissait plus rien passer..
kosmix
51871
AF, je suis ton père
Membre depuis 20 ans
Sympas les potards arc-en-ciel
Les LED qui changent de couleur génèrent parfois du buzz. Ça dépend du modèle de la LED et du circuit aussi probablement ; il faut tester.
Pour ton autre problème je ne sais pas, c'est difficile à dire, j'ai un problème similaire sur un zombie chorus, le LFO est très bruyant dans certains modes (il produit des clicks) mais je ne sais pas comment solutionner ça.
Les LED qui changent de couleur génèrent parfois du buzz. Ça dépend du modèle de la LED et du circuit aussi probablement ; il faut tester.
Pour ton autre problème je ne sais pas, c'est difficile à dire, j'ai un problème similaire sur un zombie chorus, le LFO est très bruyant dans certains modes (il produit des clicks) mais je ne sais pas comment solutionner ça.
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
[ Dernière édition du message le 10/06/2020 à 17:49:51 ]
Anonyme
Pour répondre au problème de gaston, la NSL 32 est mise à l'envers. C'est dit sur le forum musikding par klaus. (Aidez-vous de ce sympa forum)
Attention, un point blanc sur le nsl32 indique la masse (donc à placer à l'opposé du +)
https://forum.pedalpcb.com/threads/nsl-32-vactrol-installation.4032/
(Il y a en effet une attention à porter sur la led : à son choix et sa polarité)
(Je préconiserai de passer sur l'optocoupleur Vtl5c2 d'origine plus qualitatif et plus facile à monter (et de le demander lors de la commande)
Attention, un point blanc sur le nsl32 indique la masse (donc à placer à l'opposé du +)
https://forum.pedalpcb.com/threads/nsl-32-vactrol-installation.4032/
(Il y a en effet une attention à porter sur la led : à son choix et sa polarité)
(Je préconiserai de passer sur l'optocoupleur Vtl5c2 d'origine plus qualitatif et plus facile à monter (et de le demander lors de la commande)
[ Dernière édition du message le 03/03/2022 à 02:07:36 ]
