Salut à tous,
j'ai une micro Qtron que j'utilise avec une basse. Le principal problème de cette pédale est que l'on ne peut pas régler le volume de sortie de l'effet, d'où (surtout avec une basse) une différence de volume importante entre le bypass et l'effet enclenché. Voici donc un petit mod ajoutant un potar de volume permettant de contrôler le volume de l'effet.

Coût du mod < 3€

Il faut donc :
- 1 potentiomètre 100k log
- quelques cm de câbles audio
- un fer à souder
- et une bonne biniouse !

Vu qu'une photo vaut de long discours ...

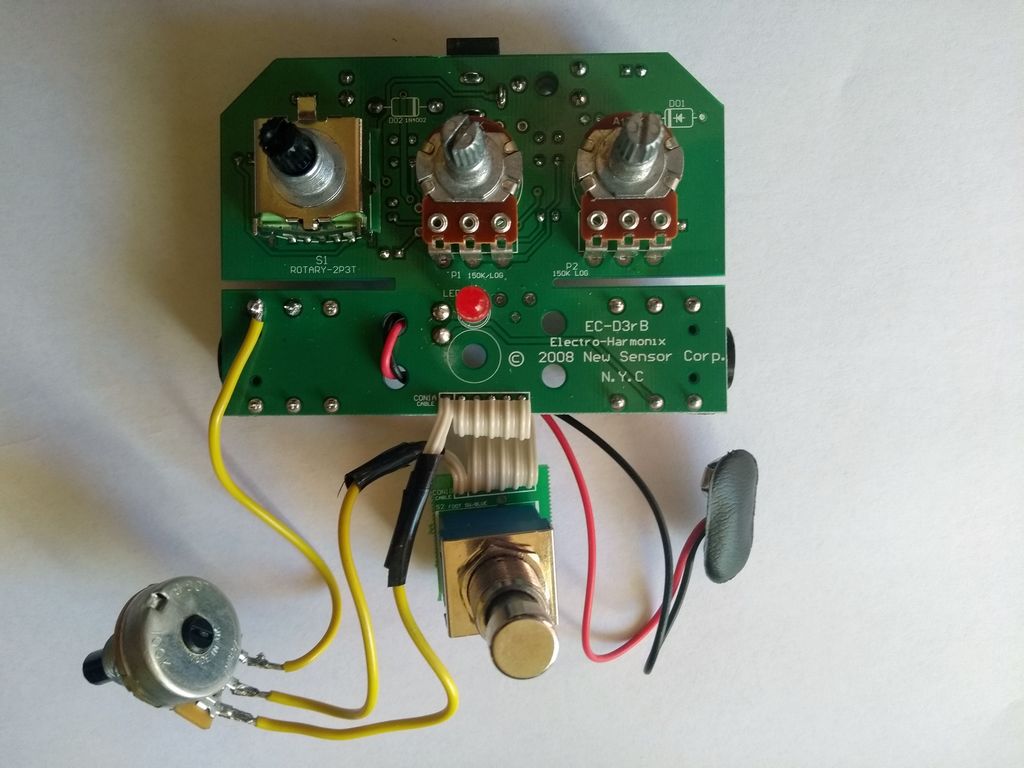

https://img.audiofanzine.com/image.php?lang=fr&identifier=image&size=normal&module=user&userPhoto_id=250208

Etape 1 : sectionner le premier brin (celui de gauche sur la photo) de la nappe (1 sur la photo)
Etape 2 : raccorder les fils 2 et 3 au brins de la nappe sectionnés précédemment
Etape 3 : raccorder le fil 4 à la masse, masse du jack de sortie en l'occurence

En gros on colle en un potentiomètre en tant que diviseur de tension à la sortie de la partie effet, mod ultra classique sur les pédales.

Contrairement à ce que je pensais, c'est simplissime sur cette pédale.

Voili, voilou

keiserbrutch

26

Nouvel·le AFfilié·e

Membre depuis 19 ans

2 Posté le 05/11/2012 à 22:34:40

Génial ! Merci. Avec cette pédale un compresseur s'impose ........... ou ton post!

0

keiserbrutch

26

Nouvel·le AFfilié·e

Membre depuis 19 ans

3 Posté le 06/11/2012 à 16:59:24

Hello tux.
Je cherche à acheter ce potard sur le net mais je ne trouve que des sites qui proposent des FDP exorbitant 15 voire 20€.
Où peut on en trouver au prix que tu indiques: 3€ ou pas exagéré niveau FDP ?
Merci d'avance pour la réponse.

0

tux

381

Posteur·euse AFfamé·e

Membre depuis 23 ans

4 Posté le 09/11/2012 à 11:04:48

Moi j'ai trouvé mon potard chez un revendeur électronique près de chez moi.

0

keiserbrutch

26

Nouvel·le AFfilié·e

Membre depuis 19 ans

5 Posté le 01/04/2013 à 21:05:48

Je ne sais si quelqu'un pourra me répondre mais après avoir installé le bouton de bonne référence (100k Log et pas Lin comme le premier que j'avais installé) et en respectant à 100% le cablage ci dessus, ça ne fonctionne absolument pas :oops2:

Je ne comprends pas où est le problème (????)

0

Drive8

129

Posteur·euse AFfiné·e

Membre depuis 19 ans

6 Posté le 28/05/2013 à 12:21:06

Salut à tous,
Tux, je suppose qu'en installant ton potar de volume, tu voulais contrôler le volume de sortie en ayant la possibilité de le diminuer. Je voudrais préciser ça pour ceux qui liraient ce post. Cette modif ne permet pas d'augmenter le volume de sortie !
Pour ceux qui cherchenr à acheter le pot 100 Kohms; allez sur ebay et tapez : 100K log pot.

0

keiserbrutch

26

Nouvel·le AFfilié·e

Membre depuis 19 ans

7 Posté le 28/05/2013 à 13:05:41

... d't'façon ça marche pas :fache:

0

Drive8

129

Posteur·euse AFfiné·e

Membre depuis 19 ans

8 Posté le 28/05/2013 à 15:09:08

A mon avis, il y a eu une inversion dans le câblage. Si tu regarde la photo d'ensemble (où il est indiqué : 1, 2, 3, 4); tu connectes au potentiomètre de gauche à droite : 3 (gauche), 2 (milieu), 4 (droite) (et non pas 4,2,3).
La patte de droite doit être pliée et mettre un point de soudure pour la lier à la carcasse du potar pour faire une continuité de masse.

0

keiserbrutch

26

Nouvel·le AFfilié·e

Membre depuis 19 ans

9 Posté le 28/05/2013 à 15:41:13

Merci Drive8
J'ai déjà pensé à inverser comme tu dis, aucun changement. Le son sort malgré tout sans que le potar agisse sur le volume.
J'ai d'autre manip à faire sur les conseils d'un pote électronicien mais ça demande du temps ..... à suivre ......... Mais Tux semble s'être volatilisé dirait on (?)

0

Drive8

129

Posteur·euse AFfiné·e

Membre depuis 19 ans

10 Posté le 28/05/2013 à 16:35:27

Ah, c'est que tux a dû se planter sur le choix du fil à couper sur la nappe qui relie le circuit imprimé à l'interrupteur... De toute façon l'intérêt de cette modif me parait très limité : c'est plus simple de baisser le potar de volume de la guitare/basse quand on enclenche le Q-Tron.
Moi, je suis plus ennuyé par le fait que je perd l'auto-wah dès que je touche au switch 5 positions de ma Stratocaster. Si je règle la Micro Q-TRon avec le micro central et qu'en cours de chanson je passe au micro aigu : plus d'auto-wah; il faut se baisser et re-régler les boutons de la pédale...

0

bimsonorisation

64

Posteur·euse AFfranchi·e

Membre depuis 22 ans

11 Posté le 15/10/2014 à 12:05:04

Et non Drive8, j'ai cette pédale aussi mais si tu baisses le volume de ta basse la sensibilité du déclenchement de l'effet ne sera plus du tout le même

0

booobby

620

Posteur·euse AFfolé·e

Membre depuis 18 ans

12 Posté le 13/07/2015 à 09:19:48

salut a tous :bravo:

Je relance un peu le sujet,
qui a fait cette mod? est ce que ca marche?
keiserbrutch as tu résolu ta galère?
Merci de vos réponses

0

Ohhhh mon dieu c'est super resistant!!!

meki06

4

Nouvel·le AFfilié·e

Membre depuis 19 ans

13 Posté le 14/11/2017 à 13:33:21

Salut à tous,
je serais intéressé par cette mod également.
Est ce que qq un pourrait remettre le schéma en ligne? il apparaît plus sur la 1ere page du thread...!

Merci

0

keiserbrutch

26

Nouvel·le AFfilié·e

Membre depuis 19 ans

14 Posté le 14/11/2017 à 14:39:42

hello,
Je réponds très tardivement désolé.
Mais non, j'ai fini par laisser tomber, ça ne fonctionne pas.
Maintenant j'ai une pédale modifiée avec potard de volume (pour faire joli ?) qui ne sert à rien.
Le schéma de tux comportait peut être une erreur ?
On ne saura peut être jamais. Si quelqu'un a une idée......
Tant qu'à agir plutôt sur le volume de l'instru c'est carrément beaucoup plus chiant, autant avoir une pédale de volume.

0

tux

381

Posteur·euse AFfamé·e

Membre depuis 23 ans

15 Posté le 04/10/2018 à 17:20:49

Gros déterrage de sujet :mdr:

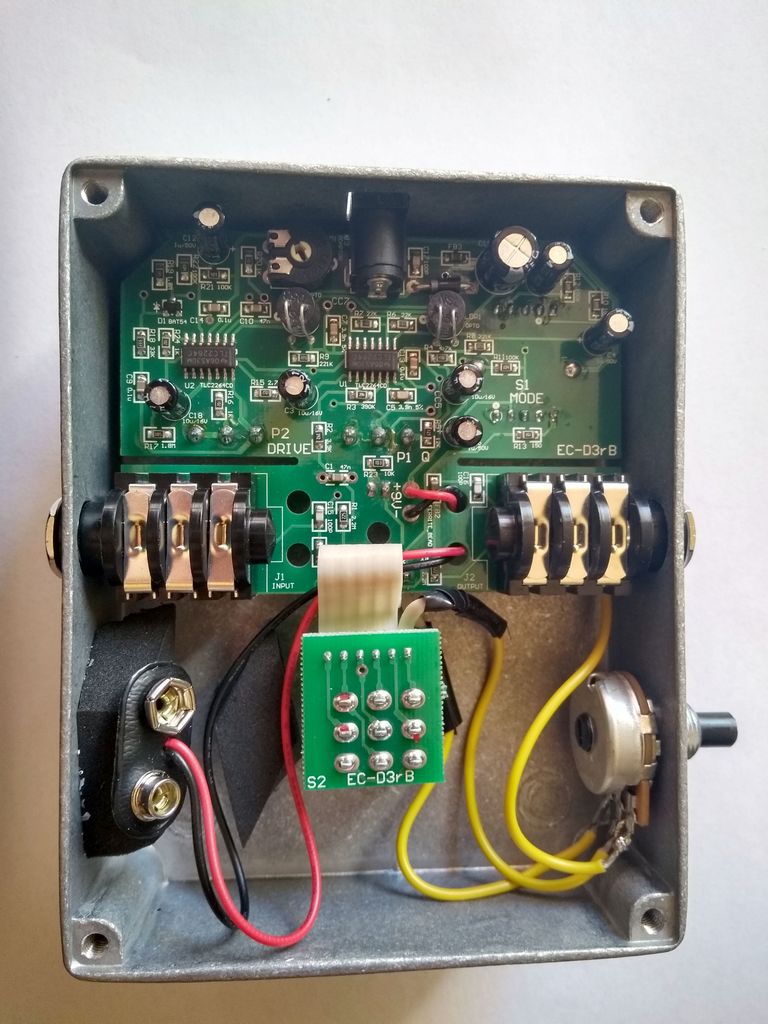

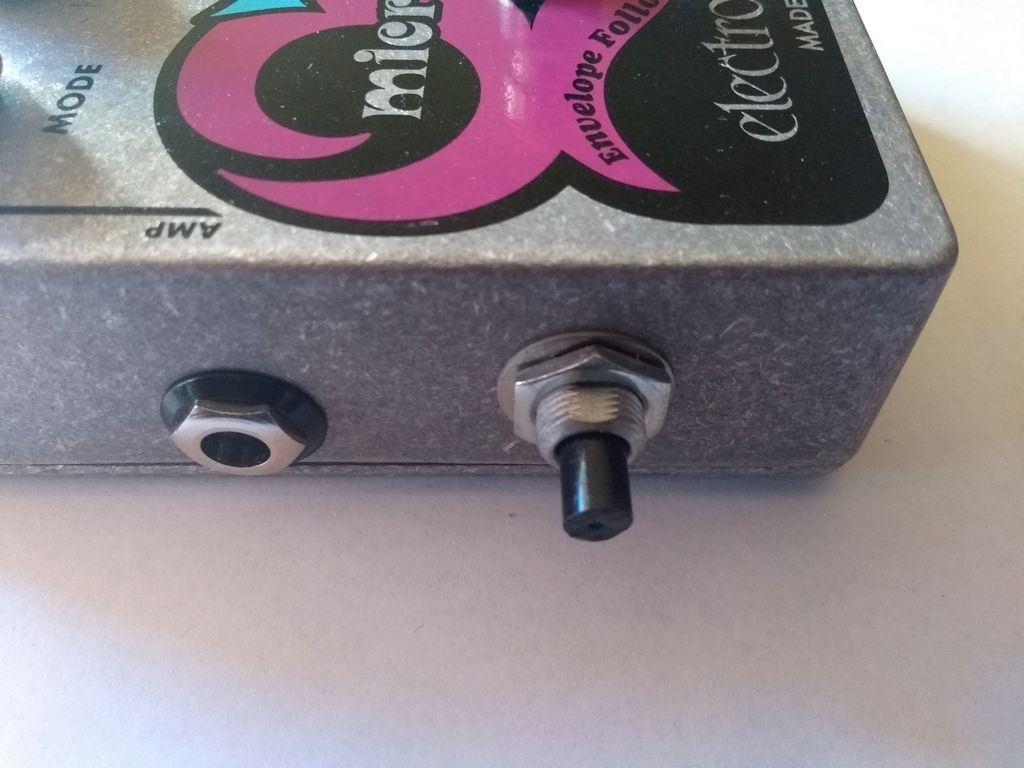

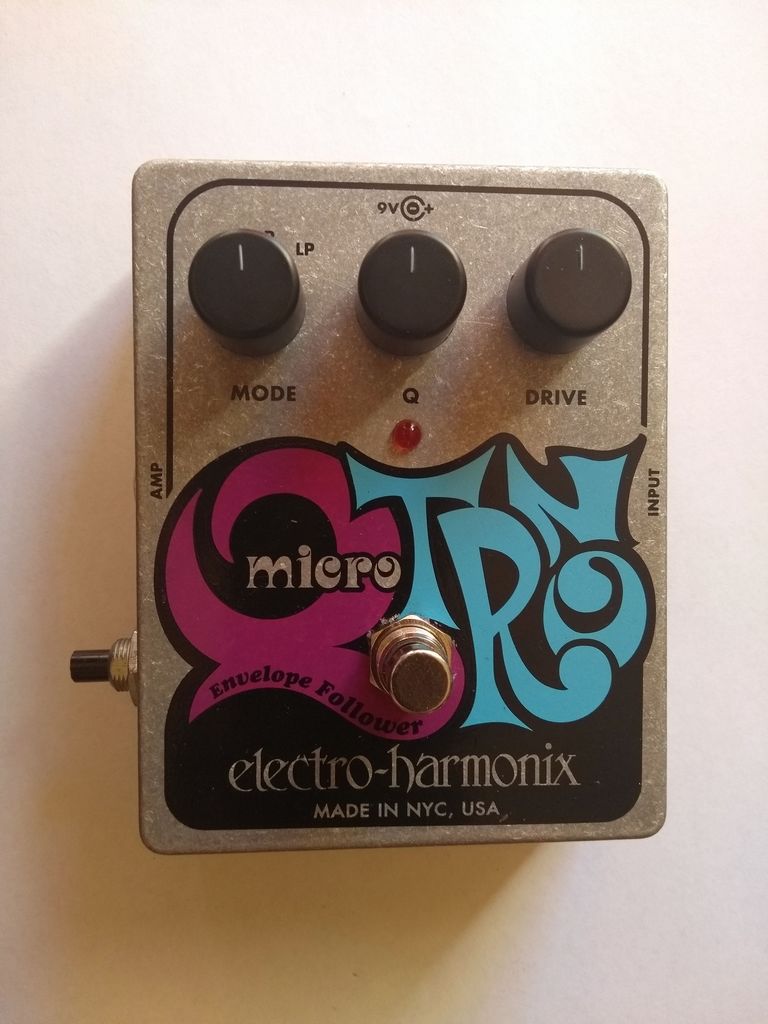

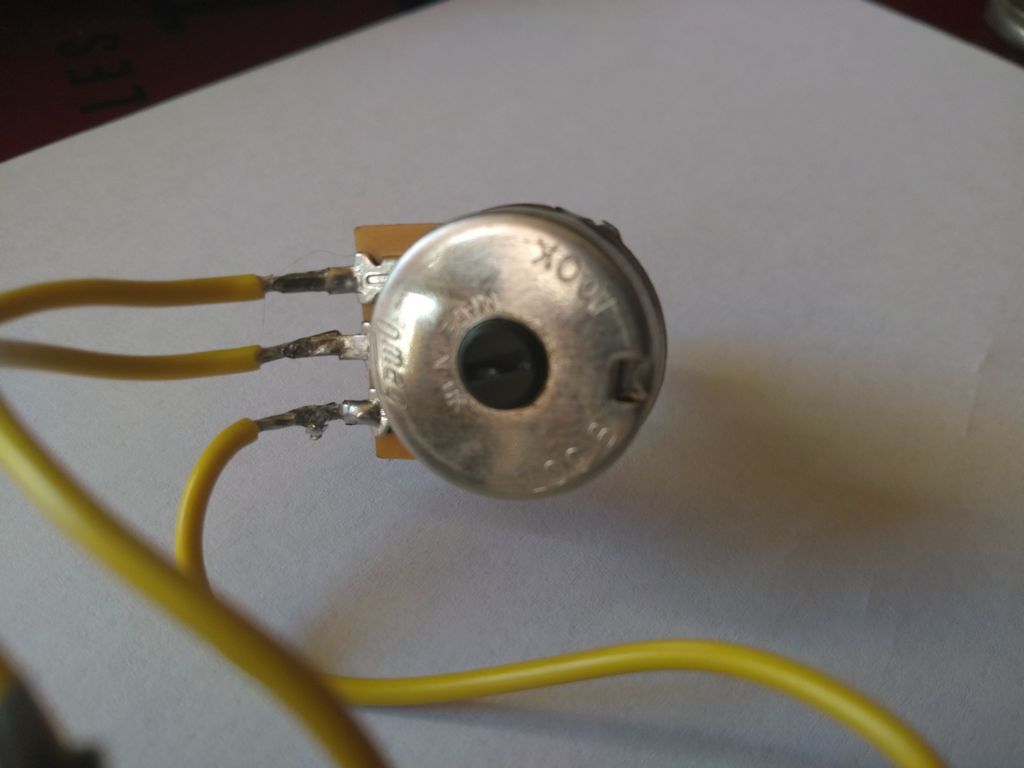

Je vous mets les photos de ma pédale (100% fonctionelle) avec les modifs. Avec ça vous devirez vous en sortir :bravo:

1

keiserbrutch

26

Nouvel·le AFfilié·e

Membre depuis 19 ans

16 Posté le 05/10/2018 à 13:37:55

Bonjour Tux, comme tu dis gros déterrage, mais j'ai scrupuleusement vérifié mes câblages et aucune erreur.
Mais avec la mienne ça ne fonctionne pas. Je crois avoir la solution ma nappe n'est pas comme la tienne toi c'est CS2 moi c'est S1. Le circuit imprimé n'est pas identique

reste à savoir sur lequel des deux petits circuits je dois connecter !!!

0

keiserbrutch

26

Nouvel·le AFfilié·e

Membre depuis 19 ans

17 Posté le 05/10/2018 à 14:02:40

Tux s'il te plait pourrais tu refaire une photo où l'on voit bien les soudures de la nappe sur la carte.
ça m'aiderait peut être à trouver le bon fil de la nappe sur le circuit ??? Toi tu as 6 fils moi 8 c'est la chiotte !!!
Merci d'avance.
Bruno

0

tux

381

Posteur·euse AFfamé·e

Membre depuis 23 ans

18 Posté le 05/10/2018 à 15:36:35

On va y arriver ! :bravo:

J'ai regardé les différences, effectivement ils ont changé quelques trucs, mais rien de bien mortel.

Pour récapituler :
- Pour le S1 footswitch, il faut utiliser le brin n°3 (à partir de la droite) de la nappe
- Pour le S2 footswitch, il faut utiliser le brin n°1 (à partir de la droite) de la nappe

J'ai mis en rouge sur les photos le chemin du signal.

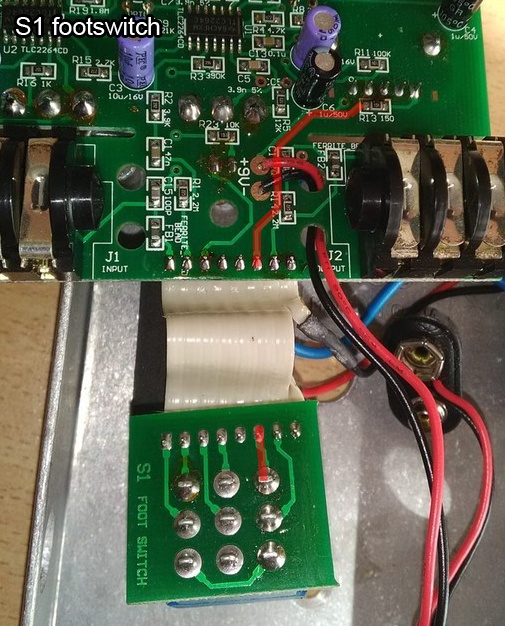

S1 Footswitch
image.php

S2 Footswith
image.php

0

[ Dernière édition du message le 05/10/2018 à 15:36:58 ]

keiserbrutch

26

Nouvel·le AFfilié·e

Membre depuis 19 ans

19 Posté le 05/10/2018 à 15:38:55

C'est super ! J'en avais vite fait déduit ça mais dans le doute
GRAND MERCI TUX !

0

tux

381

Posteur·euse AFfamé·e

Membre depuis 23 ans

20 Posté le 05/10/2018 à 15:41:09

Citation de keiserbrutch :

C'est super ! J'en avais vite fait déduit ça mais dans le doute
GRAND MERCI TUX !

De rien

Tiens nous au jus de la suite ...

0

keiserbrutch

26

Nouvel·le AFfilié·e

Membre depuis 19 ans

21 Posté le 05/10/2018 à 22:20:06

GENIAL ça marche !!!!
Merci encore une fois mister tux !

1

keiserbrutch

26

Nouvel·le AFfilié·e

Membre depuis 19 ans

22 Posté le 30/01/2019 à 13:05:24

nicobass m'a demandé une photo la voici

0

keiserbrutch

26

Nouvel·le AFfilié·e

Membre depuis 19 ans

23 Posté le 30/01/2019 à 13:06:01

0

bimsonorisation

64

Posteur·euse AFfranchi·e

Membre depuis 22 ans

24 Posté le 01/02/2019 à 15:41:09

Mille mercis à tous,
ayant acheté la pédale assez récemment je pensais avoir la même version que toi Keiserbrutch mais j'ai ouvert et j'ai la version à 6 fils comme Tux.
Je viens de finir la mod et ça marche! Il faut juste être minutieux en sortant la carte mère de son boitier & en coupant la nappe.
Enfin je vais pouvoir utiliser cette pédale car c'était impossible avant tellement le volume était fort en sortie.
Coût de la manip : 2,80€
https://www.ebay.fr/itm/50K-100K-200K-500K-log-potentiom%C3%A8tre-pot-6mm-mono/232225677852?ssPageName=STRK%3AMEBIDX%3AIT&var=531435992143&_trksid=p2057872.m2749.l2649
Trop top!!

1

[ Dernière édition du message le 01/02/2019 à 15:47:51 ]

tux

381

Posteur·euse AFfamé·e

Membre depuis 23 ans

25 Posté le 01/02/2019 à 19:30:04

Eh ben voilà, un heureux de plus :bravo:

1
