aide demandée une lampe d'amplification qui ne fonctionne pas

  • 14 réponses
  • 5 participants
  • 552 vues
  • 5 followers
Sujet de la discussion une lampe d'amplification qui ne fonctionne pas
sur mon Blues junior qui s'allume, toutes lampes neuves, mais une des 2 lampes d'amplification ne fonctionne pas, quel peut être le problème? Merci
2
Une lampe neuve qui aurait un défaut ? (ça arrive...)
3
non, j'inverse les lampes pour voir, idem
4
Que veux-tu dire : c'est toujours la même lampe qui ne fonctionne pas, ou c'est toujours sur la même embase qu'il y a le problème ?

Si réponse n°2 : alors il y a un défaut dans l'alimentation de la lampe, contacts de l'embase oxydés, ou alim du filament HS (soudure ?).
5
Et tu n'as pas précisé si l'ampli fonctionnait (du son ?) ou pas, on sait juste qu'il s'allume...

Pour tester, si tu les as encore, tu peux peut-être remettre les anciennes lampes (ça fonctionnait avec elles ?).
6
non pas de son à cause de cette lampe, ça doit venir de l'embase? après après pas d'oxydation visible
7
Embase, soudure, ou autre... Difficile de faire un diagnostic à distance.
8
Attention à tes petits doigts ! ! ! ! :!: :non: :oo: Il y a des tensions létales qui se baladent dans cet ampli .... Si il n'y a pas de lueur rouge c'est qu'il n'y a pas de chauffage du filament , la tension est de 6,3 volts ( broche 4 & 5 ) , mais ! il y a la tension de polarisation du tube EL 84 , la tension nominale d'anode ( broche 7 ) est de 250 volts idem pour la grille ( broche 2 & 9 ) , voire plus ( max 500 Volts ) . Si la première lampe fonctionne , c'est que l'alimentation à partir du transfo est OK ( à priori ) ; le problème vient du circuit d'alimentation de la seconde lampe . Si tu n'est pas équipé n'y touche pas ! Le circuit est assez simple donc facilement réparable .:bravo:

https://www.thetubestore.com/lib/thetubestore/schematics/Fender/Fender-Blues-Junior-Schematic.pdf


https://www.thetubestore.com/lib/thetubestore/schematics/Fender/Fender-ProJunior-III-Schematic-Rev-F.pdf

"The music business is a cruel and shallow money trench, a long plastic hallway where thieves and pimps run free, and good men die like dogs..............

There's also a negative side."

[ Dernière édition du message le 07/02/2024 à 13:49:15 ]

9
Merci j'ai toujours mon shéma de...1999 après je ne sais les modif. à faire, rien ne semble brulé ou abimé?
10
11

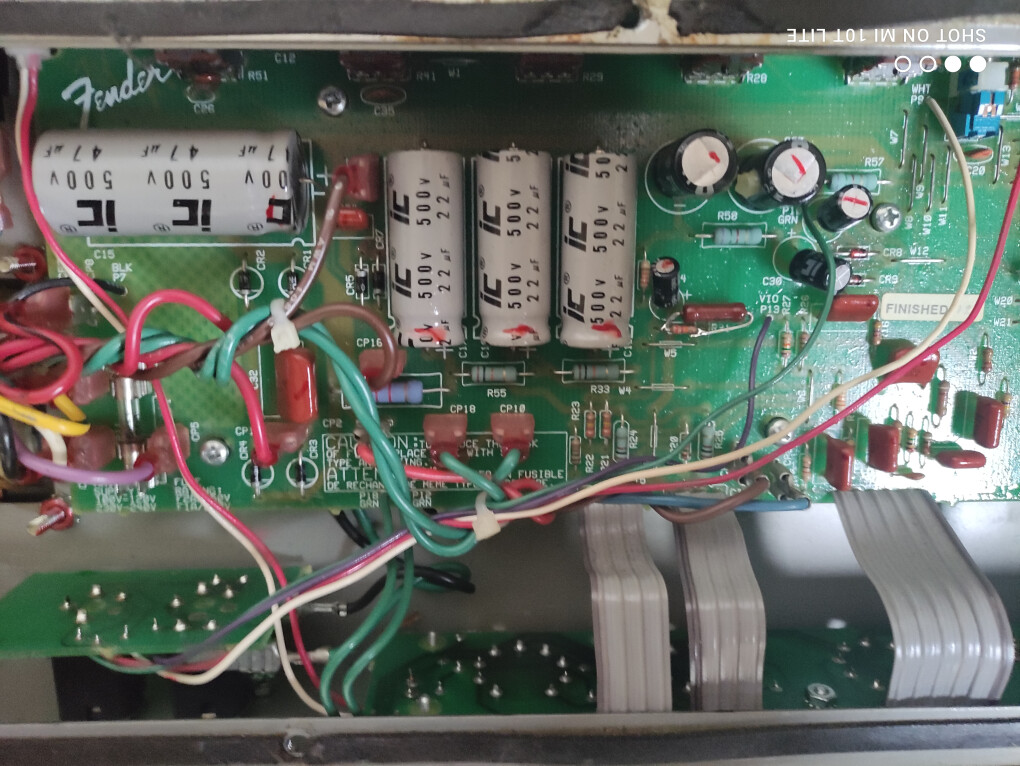

C'est peut-être une "bête" soudure séche ..... Si une seule lampe ne fonctionne pas , filament éteint donc non alimenté , ton ampli ne sort rien car c'est un montage push-pull , chaque moitié de la puissance étant fait par une des deux lampes et le tout en sommation sur le transfo de sortie . Vérifie la nappe souple qui alimente les lampes EL84 , sans mettre sous tension ! ! ! Attend que les condensateurs se soient déchargés , sinon tu vas rencontrer Hendrix et Morisson .... ( ou pas ) . Avec un multimètre basique tu vérifie la continuité entre la nappe depuis le circuit imprimé et la douille octal de la lampe qui ne s'active pas ; tu dois avoir une continuité sans défaut sur les broches 4 & 5 , sinon pas d'alimentation , pas de son !

"The music business is a cruel and shallow money trench, a long plastic hallway where thieves and pimps run free, and good men die like dogs..............

There's also a negative side."

12

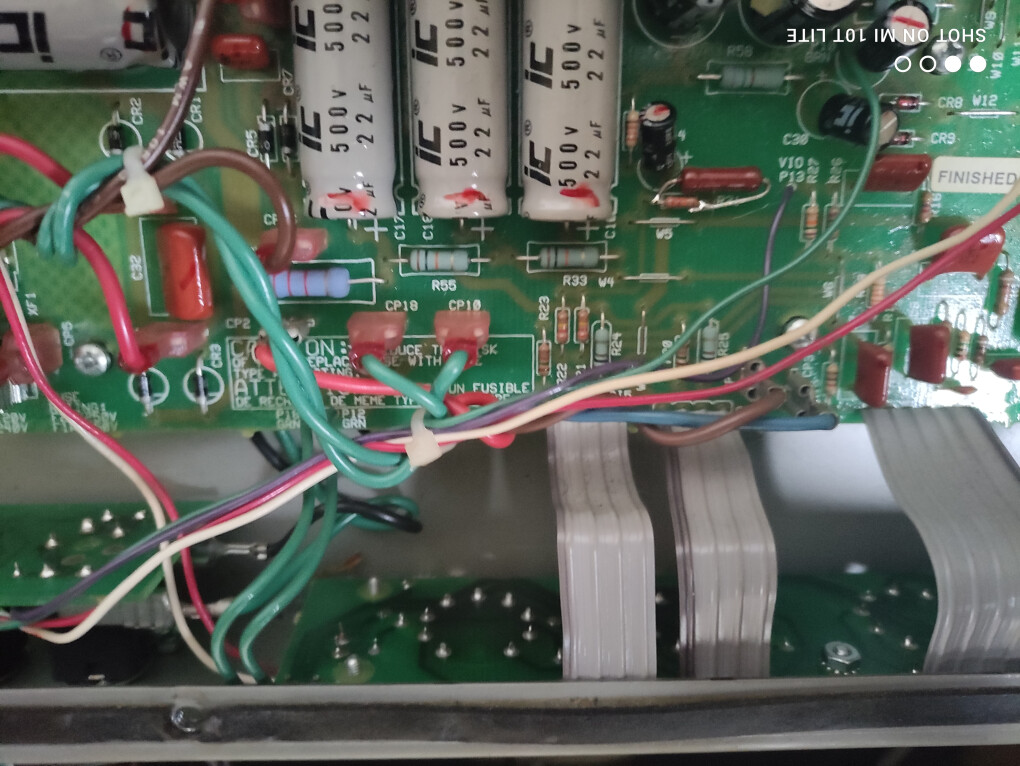

Merci comment vérifier la nappe souple?
13
salut, lampes neuve dis tu, alors est ce que les puissances ont été changé pour ce problème? ou simplement une histoire d'usure et fin de vie pour elles??? ce qui peut impliquer dans ce dernier cas tu obtenais quand meme "du son".... il me semble que cette éventualité a déjà été évoqué par un intervenant.

[ Dernière édition du message le 08/02/2024 à 19:17:07 ]

14
Citation de Pincemin :
Merci comment vérifier la nappe souple?


Vérifier la fixation mécanique (s'il y en a une) des nappes (débrancher/rebrancher les nappes), et vérifier la continuité électrique avec un multimètre.
15
Intervertis les tubes de puissance. Si celle qui fonctionnait connait le même problème, c'est ton circuit qui a un soucis. L'inverse...c'est le tube qui est hs.
