Démontage, révision - Master Audio DPU 3k6

  • 9 réponses
  • 2 participants
  • 377 vues
  • 2 followers
Sujet de la discussion Démontage, révision - Master Audio DPU 3k6

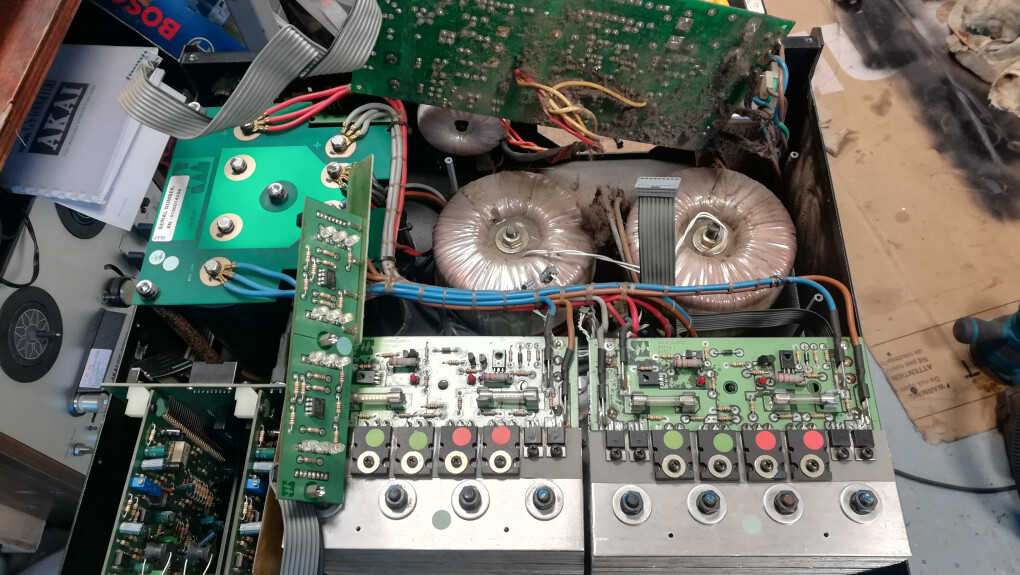

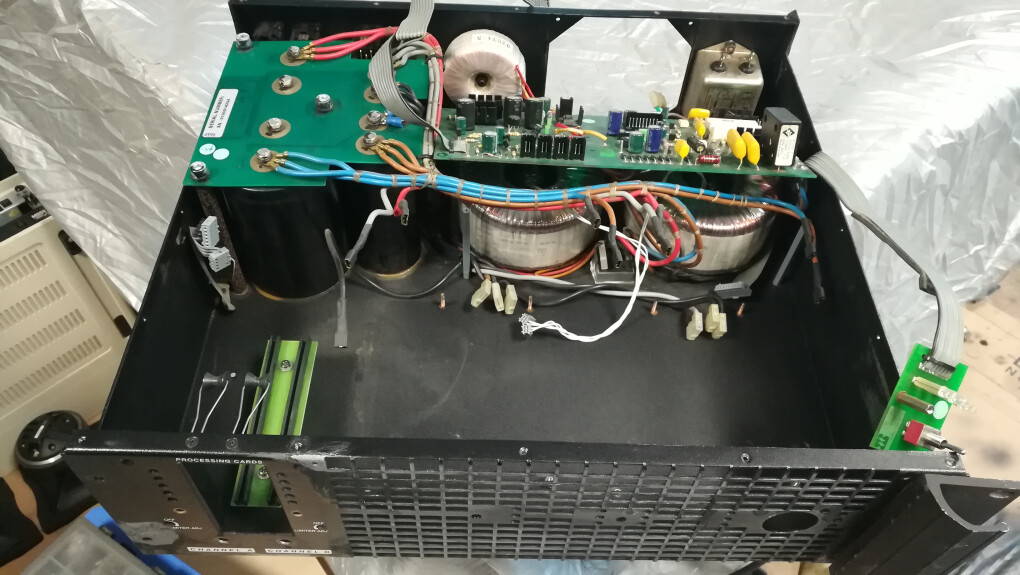

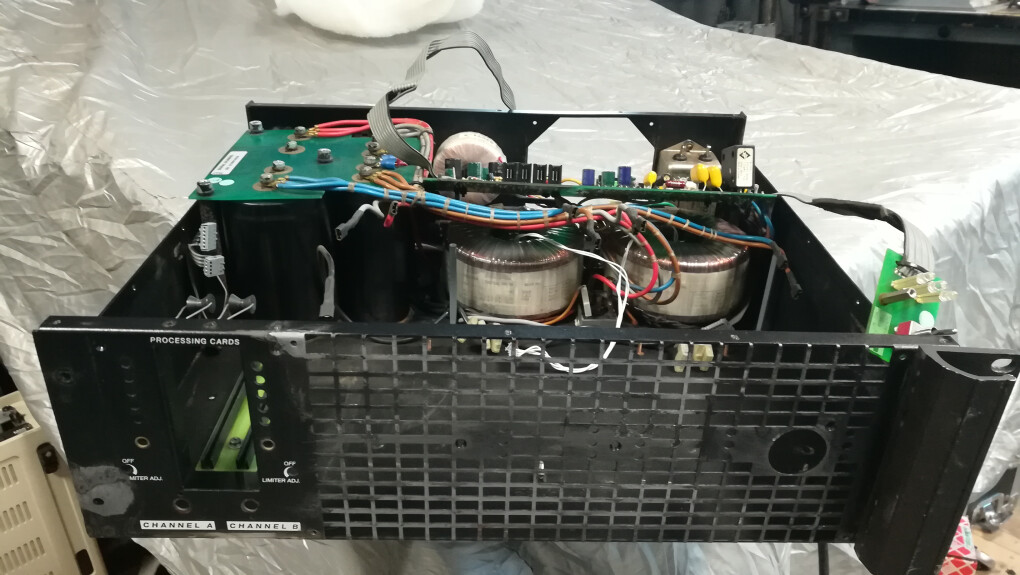

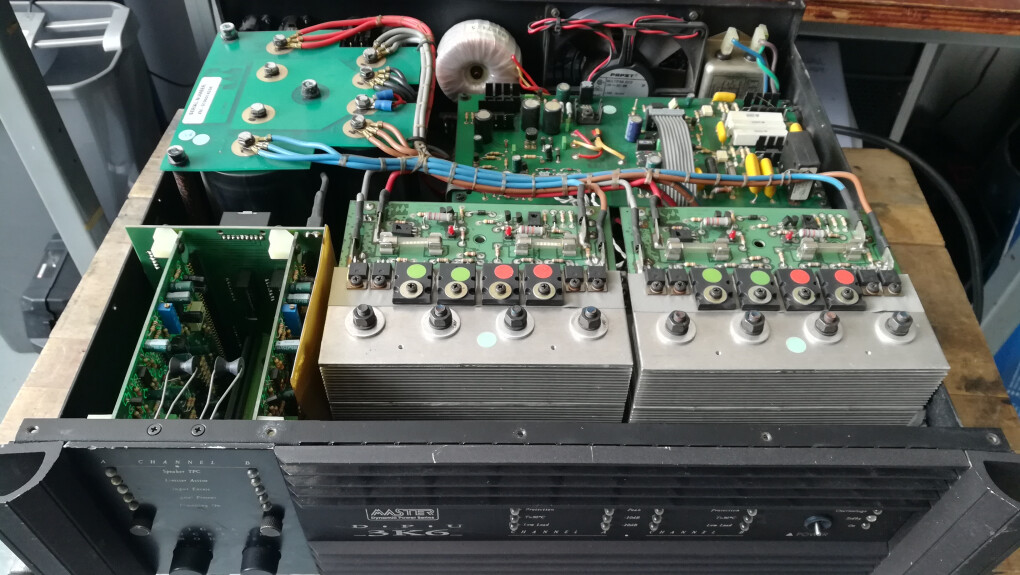

Ouverture et démontage de l'amplificateur DPU 3K6 nettoyage.

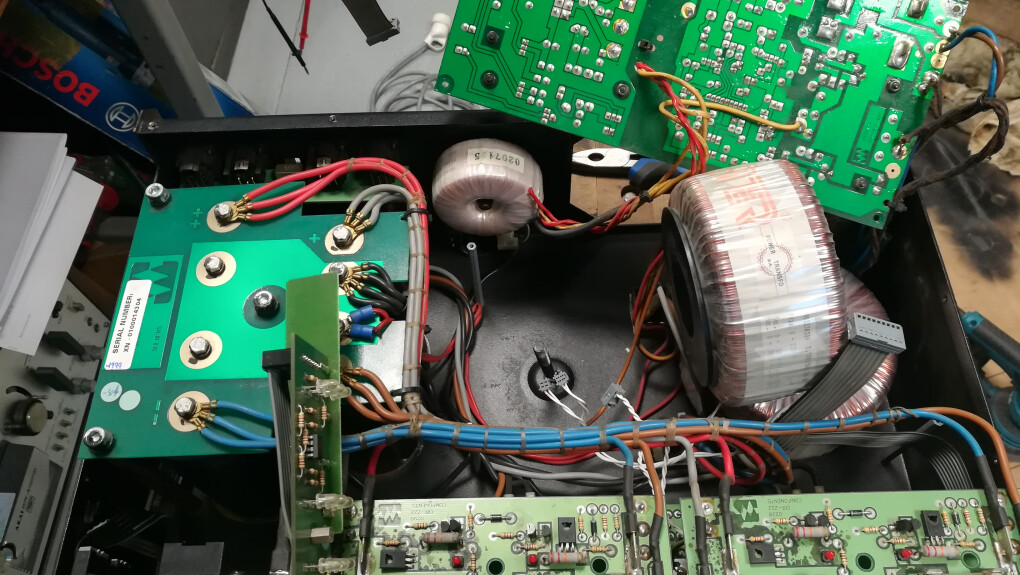

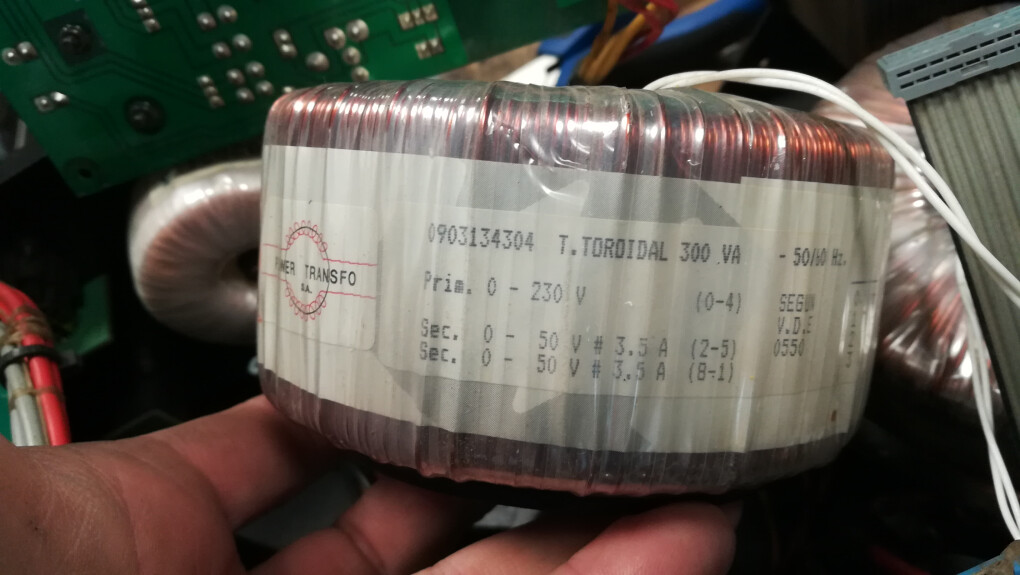

Étonné par la dimension des deux transfos toriques de 2x50v-300va chacun seulement ...:??: pour un 2x1800w/4 en classe H
(Dim 110x60mm)
Je m'attendais à des 1.2kVA au moins
Ca doit être une pauissance impulsionnelle et il jouent avec la réserve des condensateurs d'alimentation.

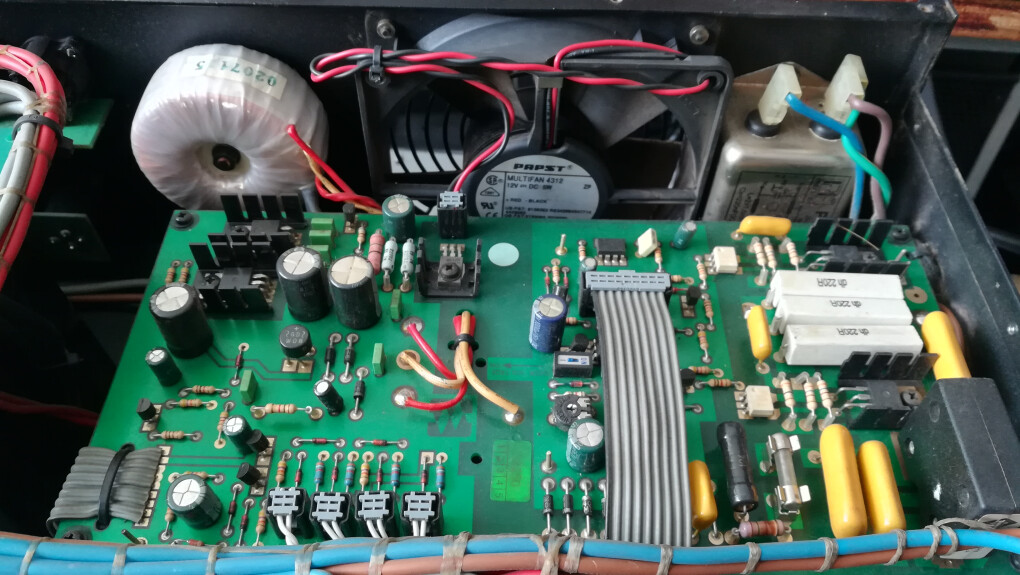

Sur la carte contrôle, pensez à remplacer R1 (150 ohms) 1W par une 3W


Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.


[ Dernière édition du message le 22/04/2025 à 11:40:22 ]

2
Ampli dimensionné pour du live ?
inapte à la discomobile et autres musiques enregistrées, compressées ... ?

avec optimisation du poids pour la tournée ?

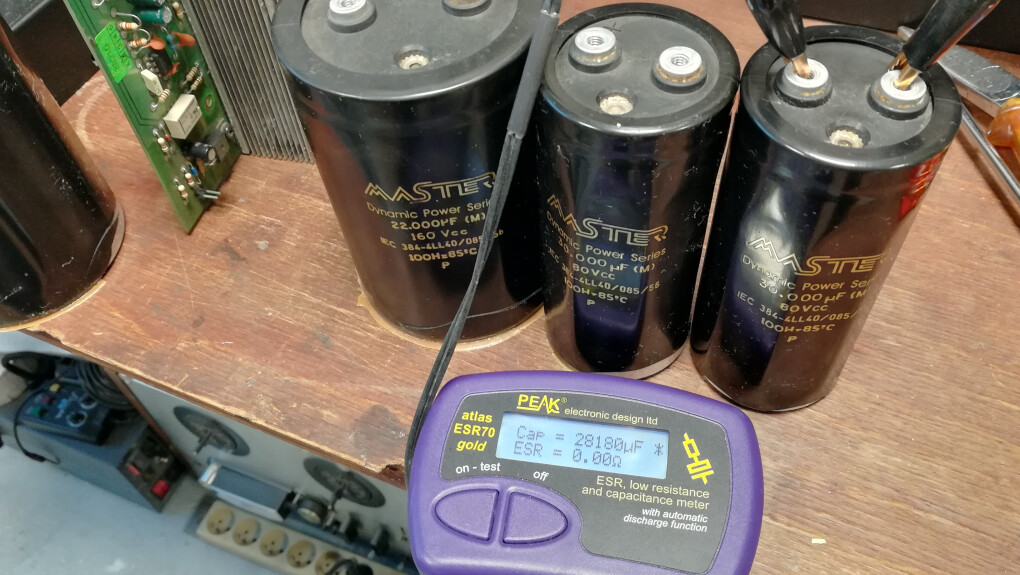

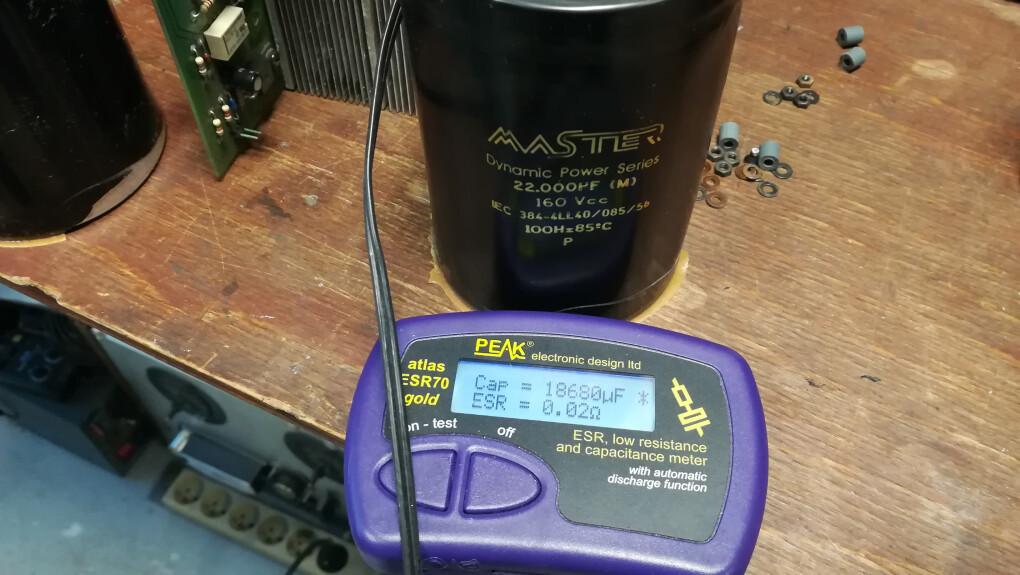

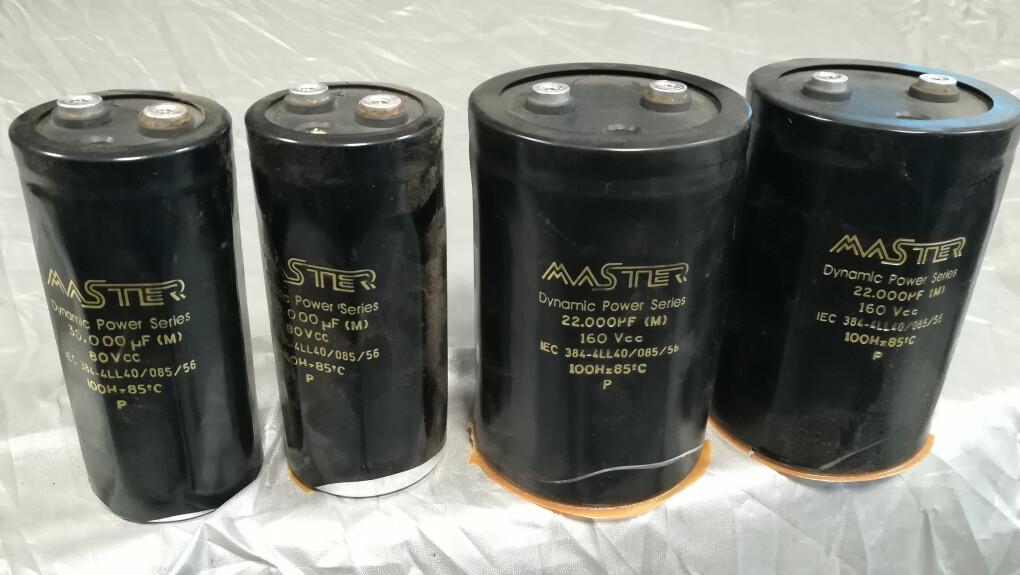

22000µf pour le rail supérieur et 30000µf pour le rail inférieur
çà fait une belle réserve

on est bien loin des 4700µf du rail supérieur d'un PM1.5 Carver
3

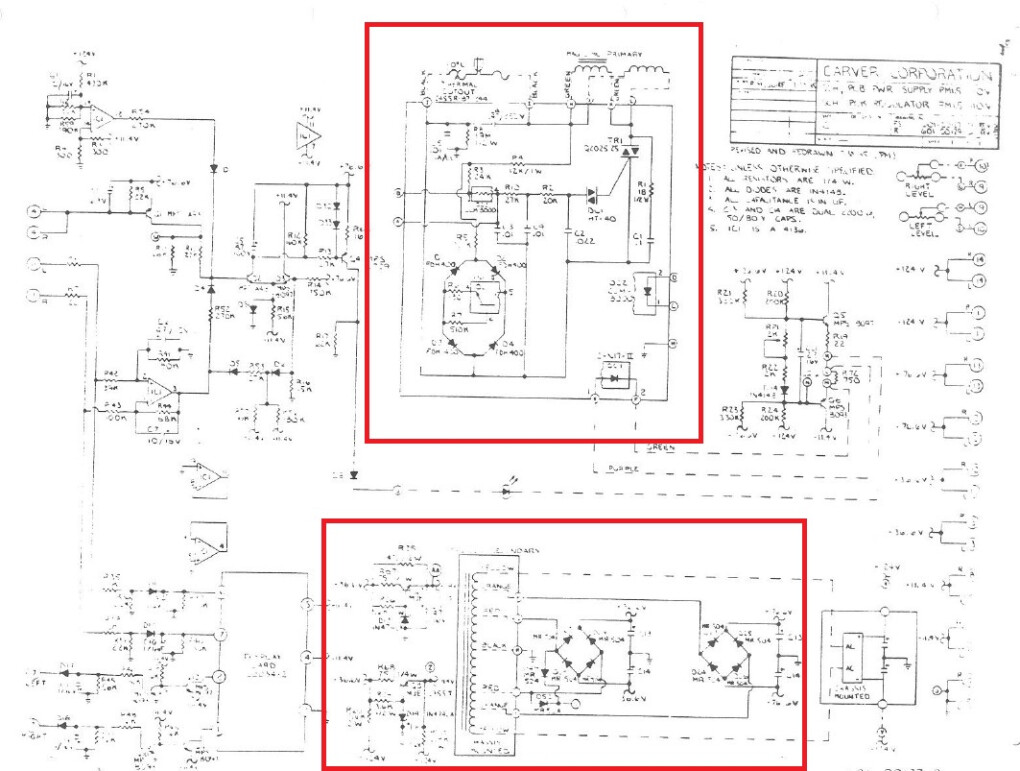

Oui Michel, mais le Carver c'est un procédé d'alim a découpage, il n'est ressort pas du 100Hz redressé en sorti du secondaire...donc 4700uF voir 10mF suffisent

Sur le Master, c'est bien une alimentation traditionnelle (100Hz redressé, 50Hz au pont de diode), un coup c'est le torique qui fournit, un coup les capas. Pour les capas, pas de soucis, en plus elles ont un fort I eff @100Hz en ampérage.

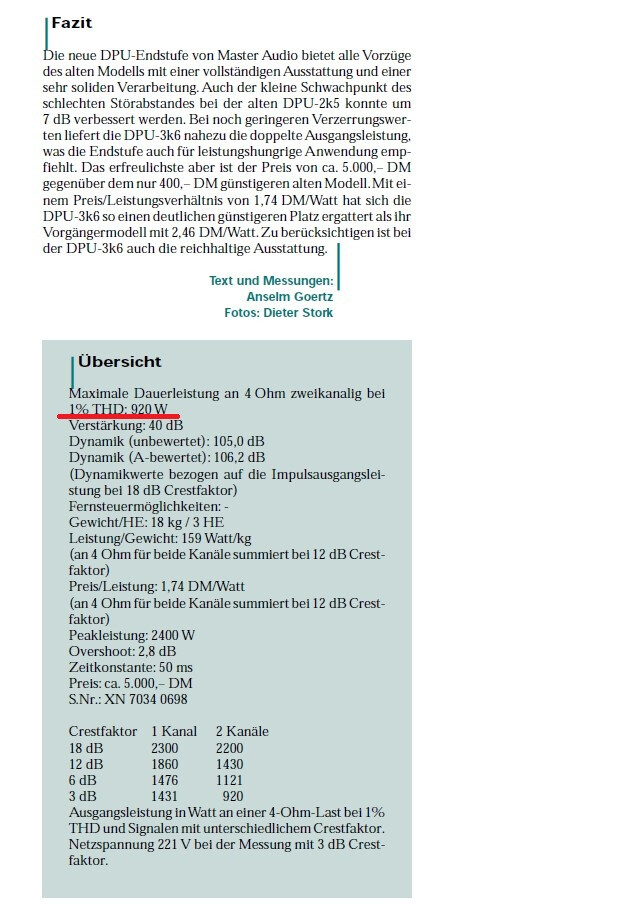

D'après un banc de mesure Allemand (annexe), ils mesurent 2x920W/4 ...

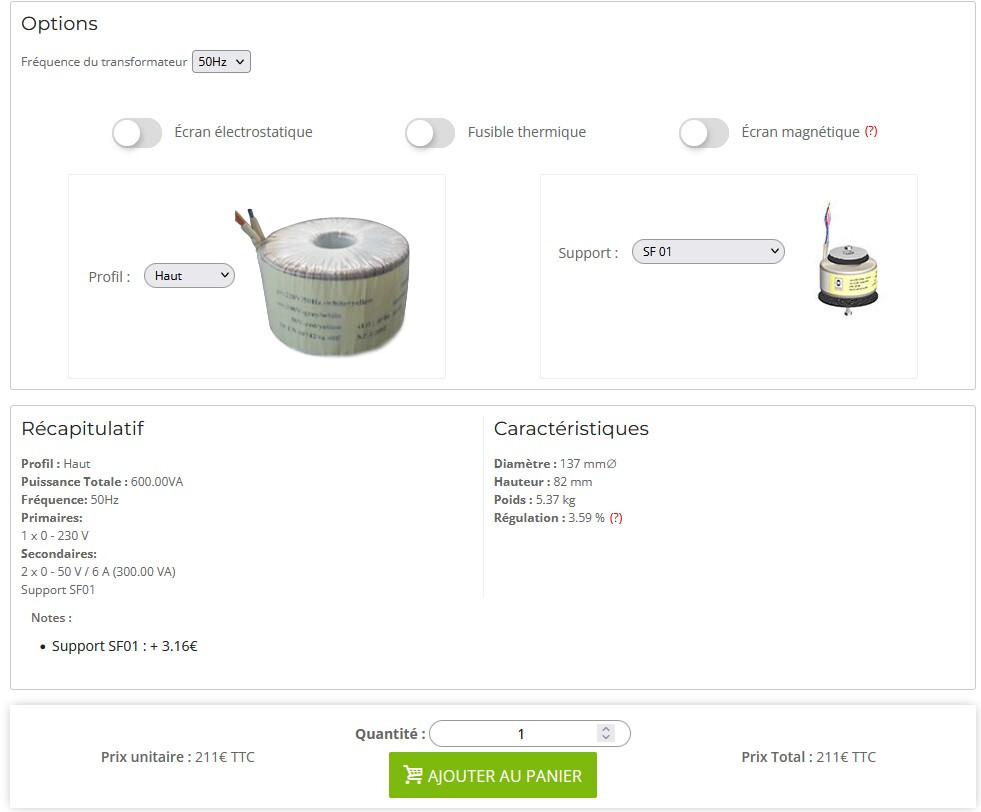

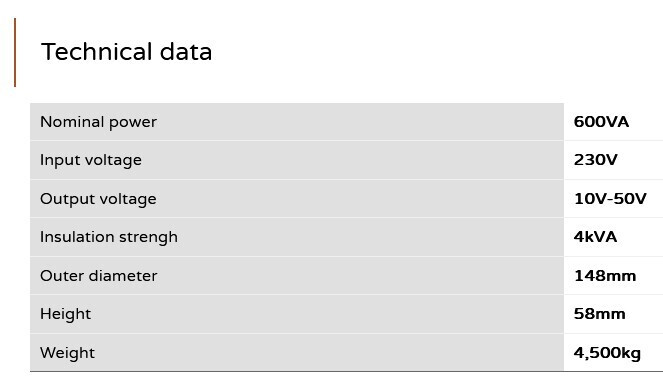

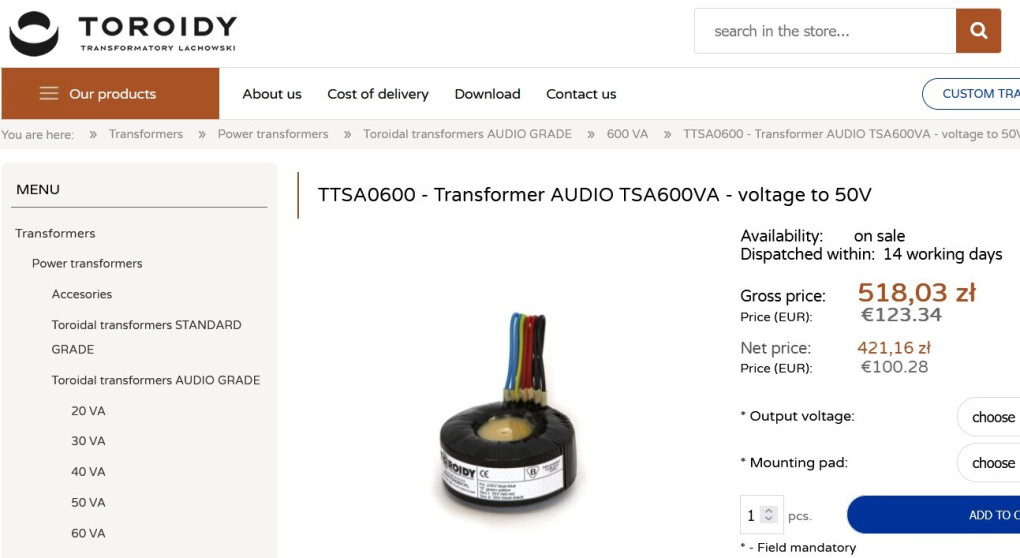

Mais je mettrai bien 2 toriques de 600VA 2x50V(Audiophonics) pour un essai personnel, il faut juste que le diamètre soit de 140mm maxi avec un H de 90m maxi


Sinon pour le reste de l'ampli, c'est assez bien pensé

Conclusion :
C'est un bon 2x900W/4 et encore, 2x1800W/4 c'est en pic (Burst) avec une THD >1% @ f=1kHz ...
Tout à cause des toriques, mais pas sûr qu'en les "gonflant", les transistors tiennent les Watts

Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.


[ Dernière édition du message le 24/04/2025 à 12:00:02 ]

4
le PM1.5
j'en ai réparé un
je conaissais cette alim particulière avec son transfo casé au chausse-pied dans la caisse et les litiges qui ont opposés Carver et Yamaha autour de cette alim

pas mis en service dans mon parc sono
reste un défaut faiblement audible: un canal produit un peu de distorsion de croisement

ce master audio dépasse les 20Kg ?
5
Oui le PM1.5, j'en ai un, que j'ai complètement démonté aussi, alimentation insortable...

DPU 3K6 : classe H, 2 rails d'alim +/-75V et +/-150V (2 toriques 300VA ~ 2x50v redressé -filtré)
Masse : 19kg (2x1000w - 2x1800w)
Mais, vu le nombre d'amplis que j'ai eu entre les mains, je suis très étonné de cette alimentation, je pense que les puissances sont des valeurs impulsionnelles @ f=1kHz, et pour moi avec 600VA on ne peut pas avoir 3600 Watts...ou alors là j'y comprends plus rien.

Mesures allemandes : 2x920W/4



Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.


[ Dernière édition du message le 24/04/2025 à 11:44:23 ]

6




Un peu brutal au démontage ...:oo:
Il mesure 93V ac en charge et 63V ac (F=1kHz) mais je sais pas sis c'est les 2 canaux et la charge ( comprends pas ce qu'il dit)

Il existe aussi les BOKE DPU 3K6

Et sur celle ci mesures :

1 canal :
600W/8 ohms
745w/4 ohms

2 canaux :
386W/ 8ohms
(et je pense 600W/4 ohms)


Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.


[ Dernière édition du message le 28/04/2025 à 20:22:55 ]

7

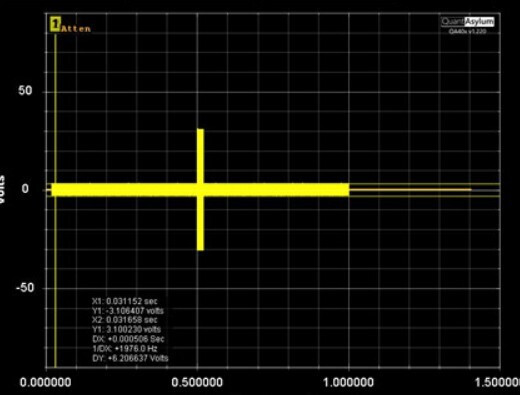

sur la vidéo
il s'écroule avec un sinus
pas de générateur pour envoyer un burst ?

manifestement inapte à un usage sévère
inapte à la diffusion de musiques enregistrées et compressées ?
mais pourrait faire des merveilles en live ou dans un cinéma ?
8
Michel,
C'est une marque que je connais depuis 1998 avec les DL1800 et surtout les DL1200 (increvable) et que j'ai aimé (à une époque...)
Je connaissais de réputation la série DPU ..en 1999.
Bon, j'en voulais un par curiosité, en Avril 2025, et c'est pour celà que j'en ai acheté, pour voir ce qu' il y avait dedans et à ma grande surprise , et il m'a fallu 1/2 seconde pour voir, qu'il y avait 2 transfo de 300VA.... pour faire du 2 x 1800w !!!
C'est juste ça qui ne va pas sur cette série, sinon le reste de ampli est très bien, avec des 1kVA ça aurait été autre choses, car avec les 16 transistors par modules de puissance on devrait tenir cette puissance de 1.8kW/4

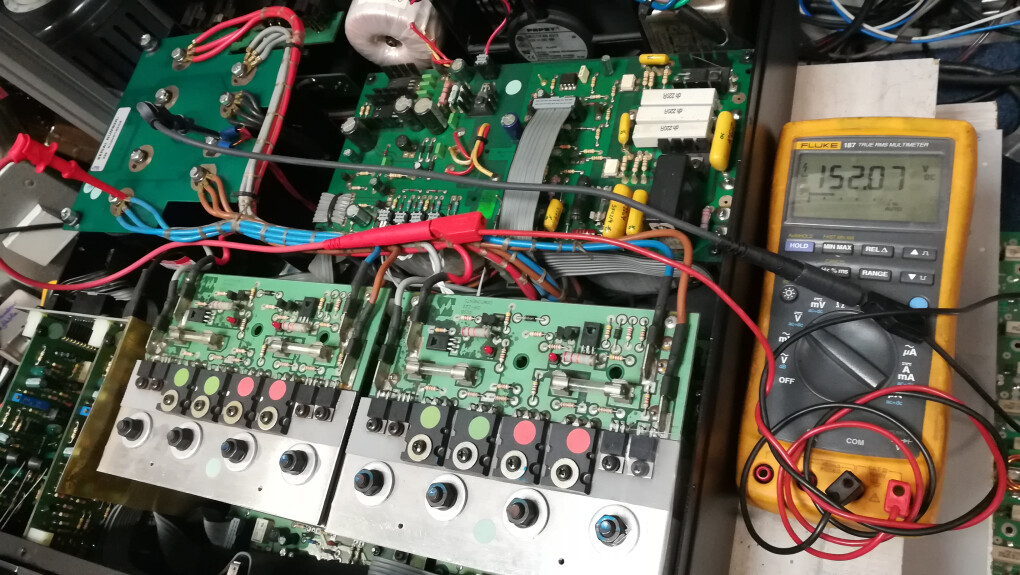

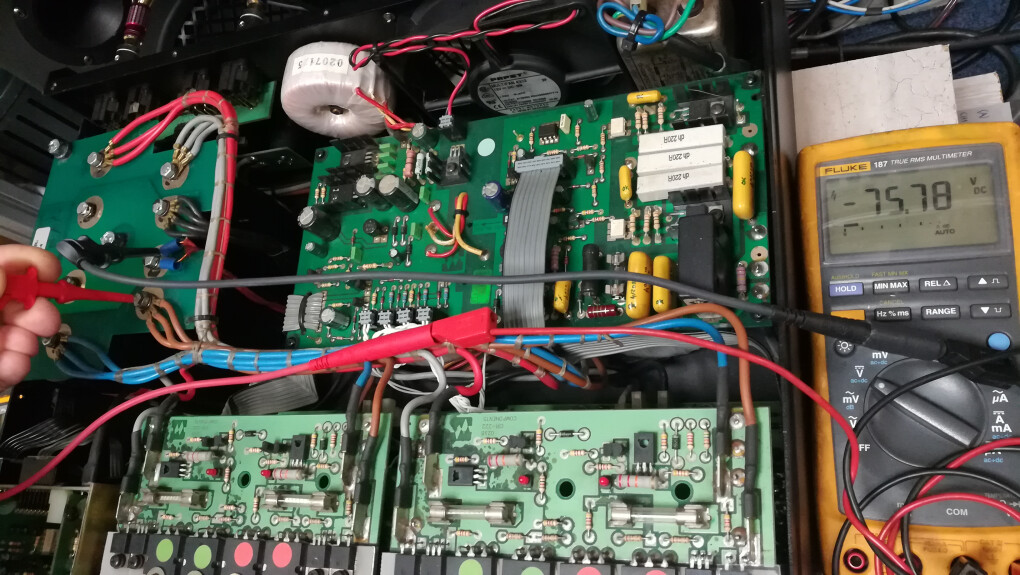

Mesures tensions rails (ondulation AC<40mV :
+/-75V
+/-150V

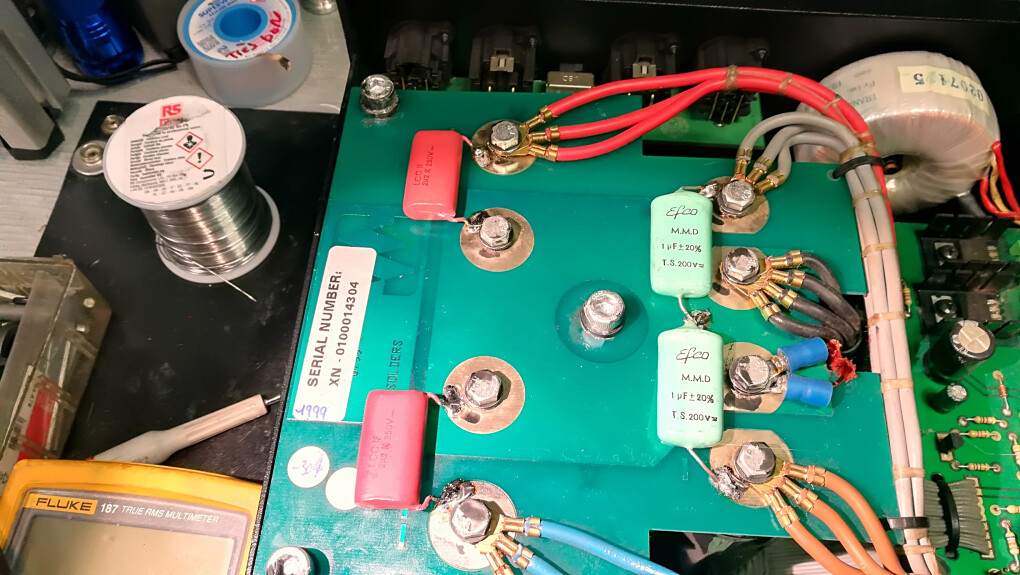

Ajout découplages 1 et 2.2uF


Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.


[ Dernière édition du message le 27/04/2025 à 10:00:33 ]

9
Et pour la version V2 de 2002 :
- Condensateur de filtrages au nombre de 6 au lieu de 4 (ils sont mis 4 versions 160V)

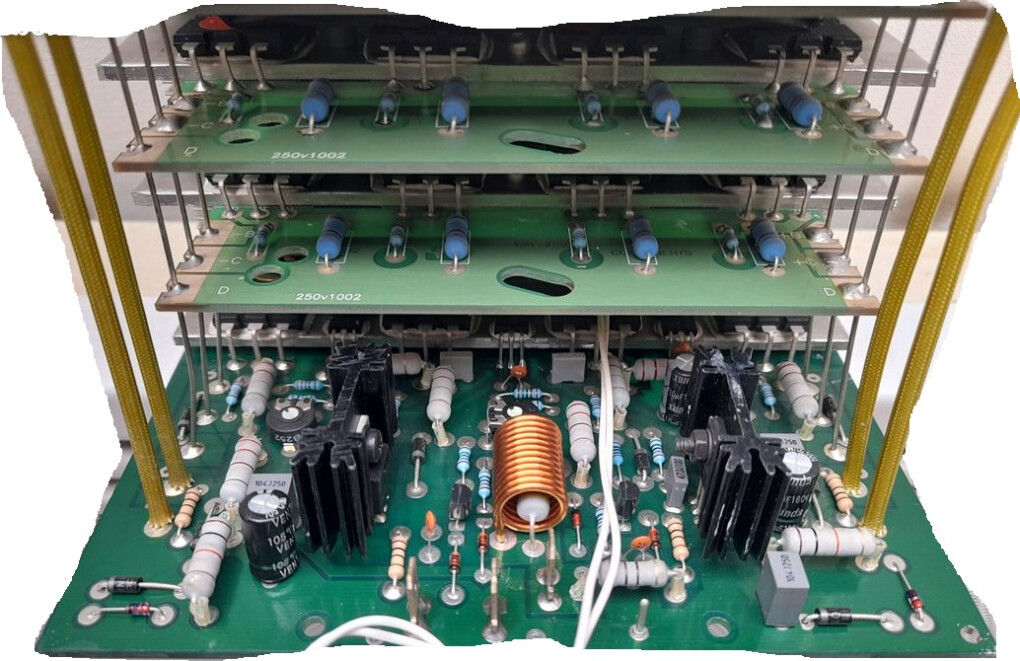

- Module de puissance (réf 250V1002) : résistance métallique 1%









Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.


[ Dernière édition du message le 28/04/2025 à 20:34:42 ]

10

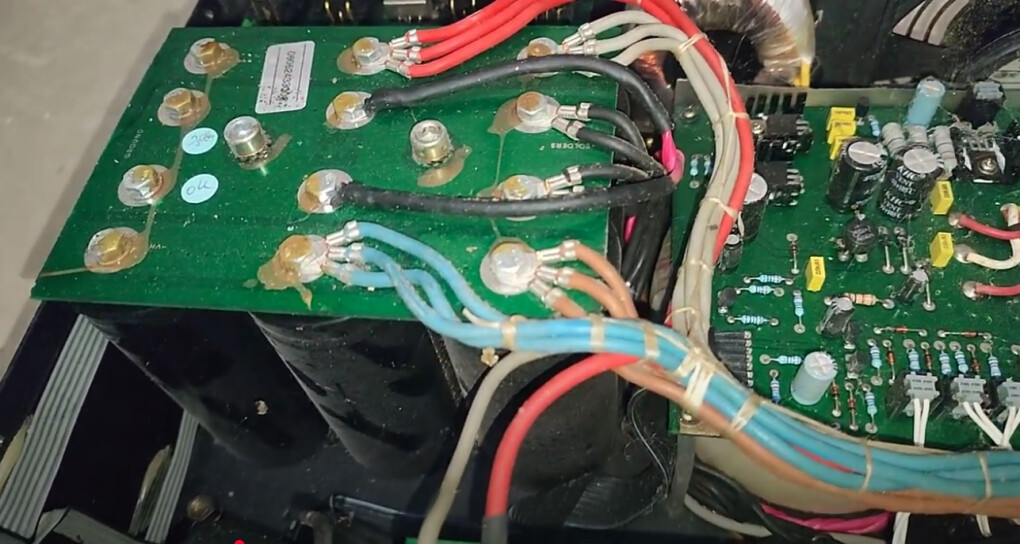

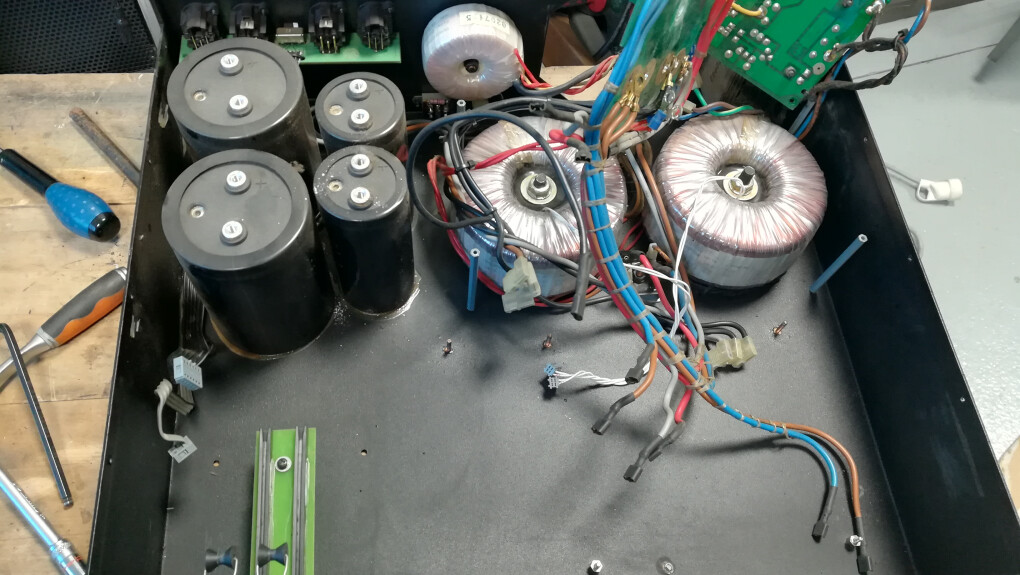

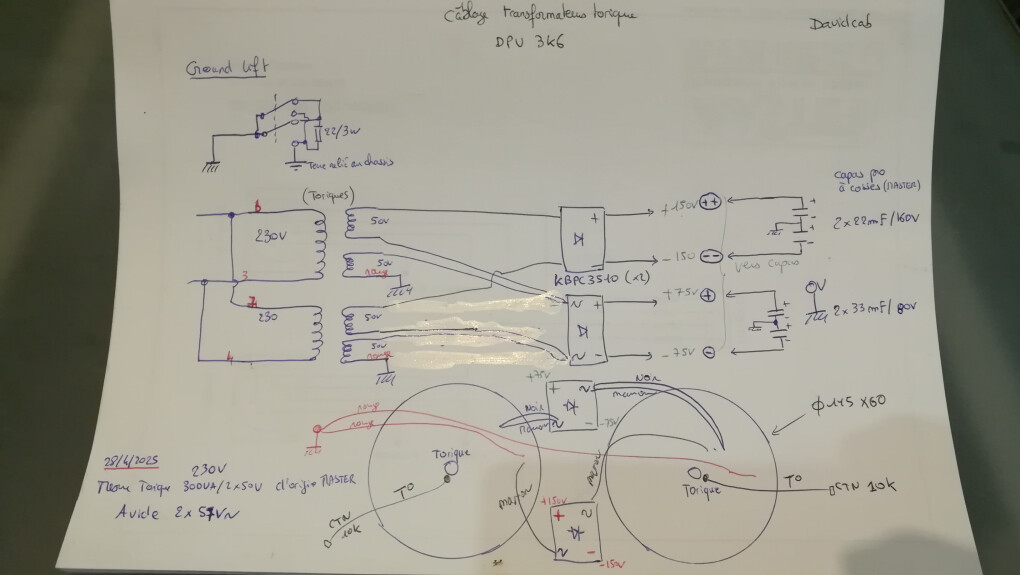

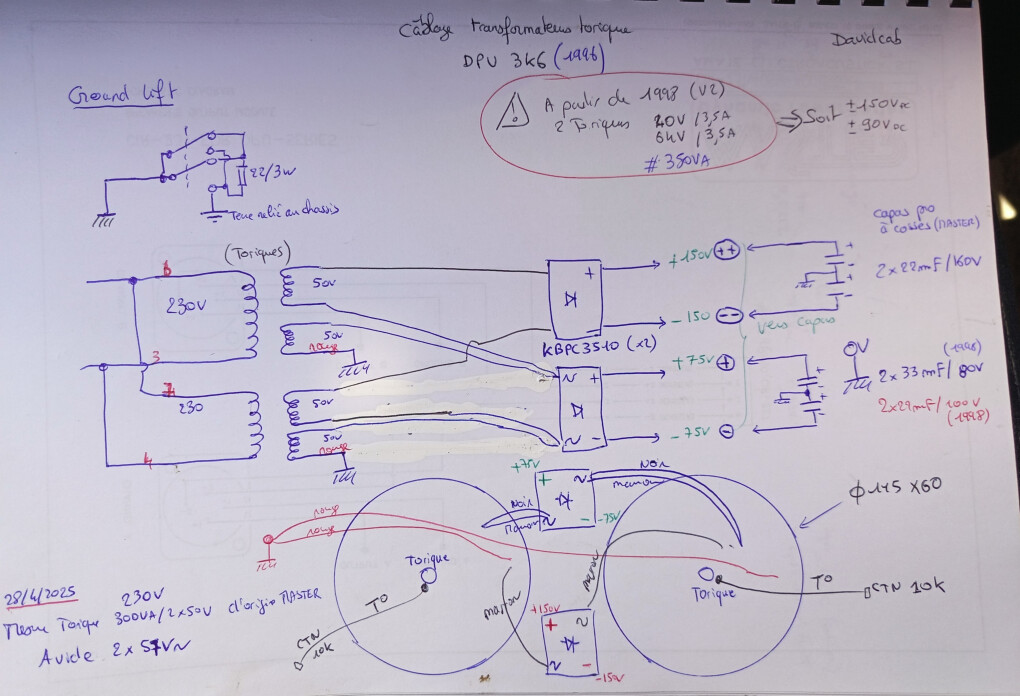

Démontage des toriques pour relever le schéma (non fourni par Audio Master - AMATE)

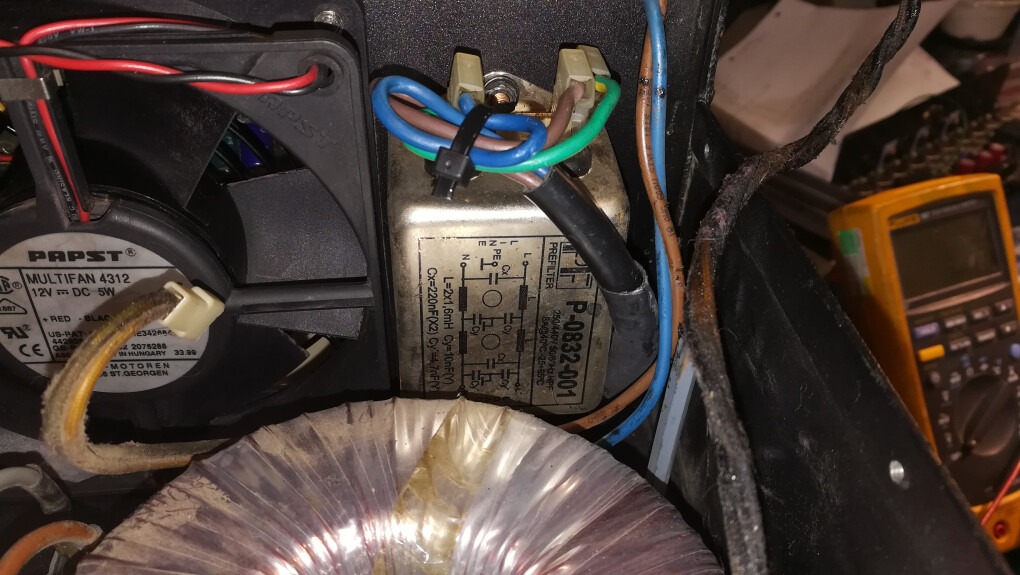

Au passage le filtre EMI secteur de 8A est un poil trop faible (plutôt 12A) et ne sert à rien dans ce type de montage, uniquement pour les alimentations à découpage, afin de ne pas ré-injecter des parasites dans le secteur.

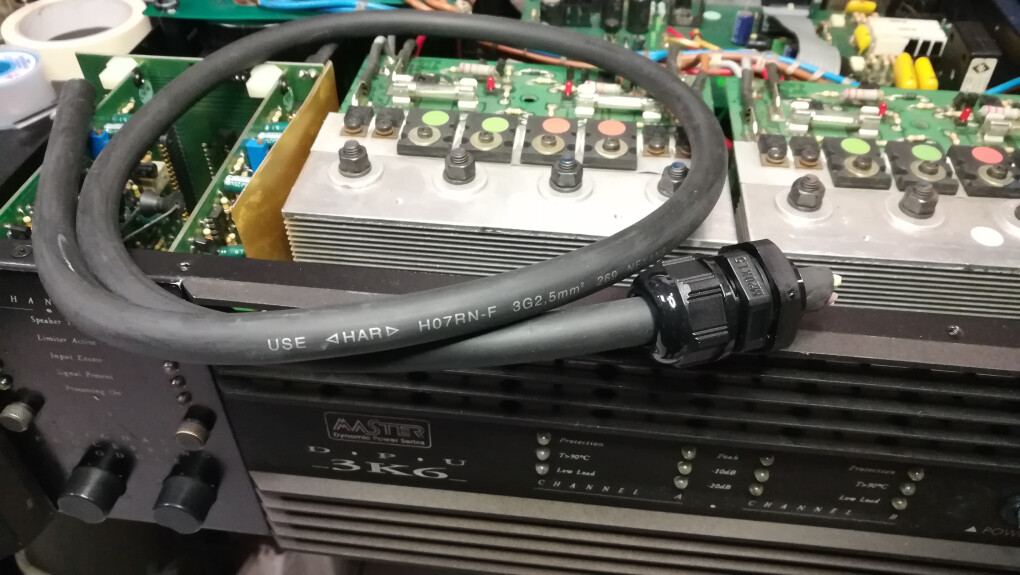

Donc moi je l'enlève et met un vrai cordon secteur de 3x2.5mm² souple avec un gros passe-fils à serrage vissé.

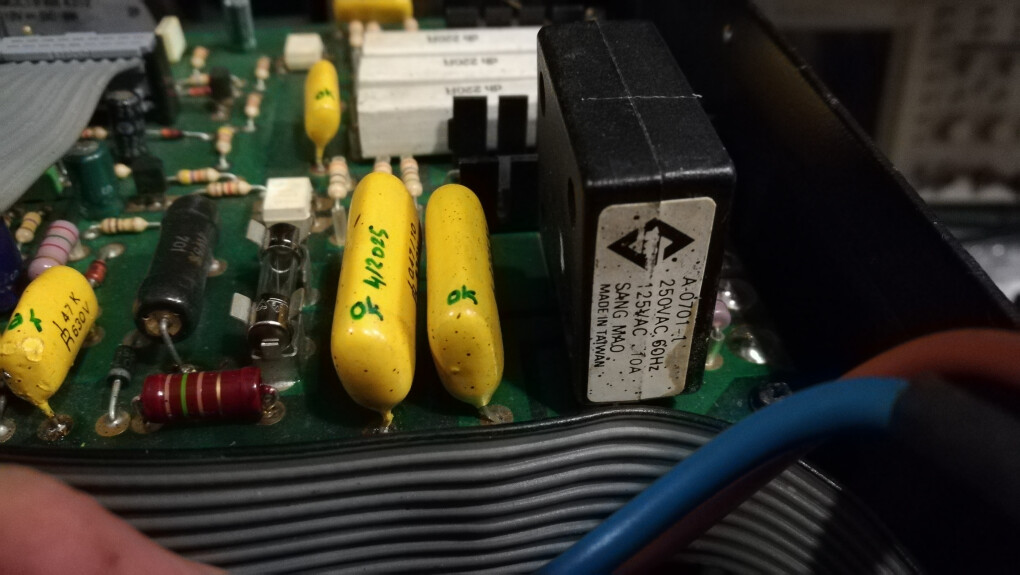

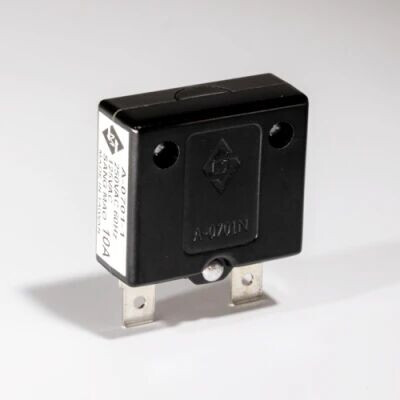

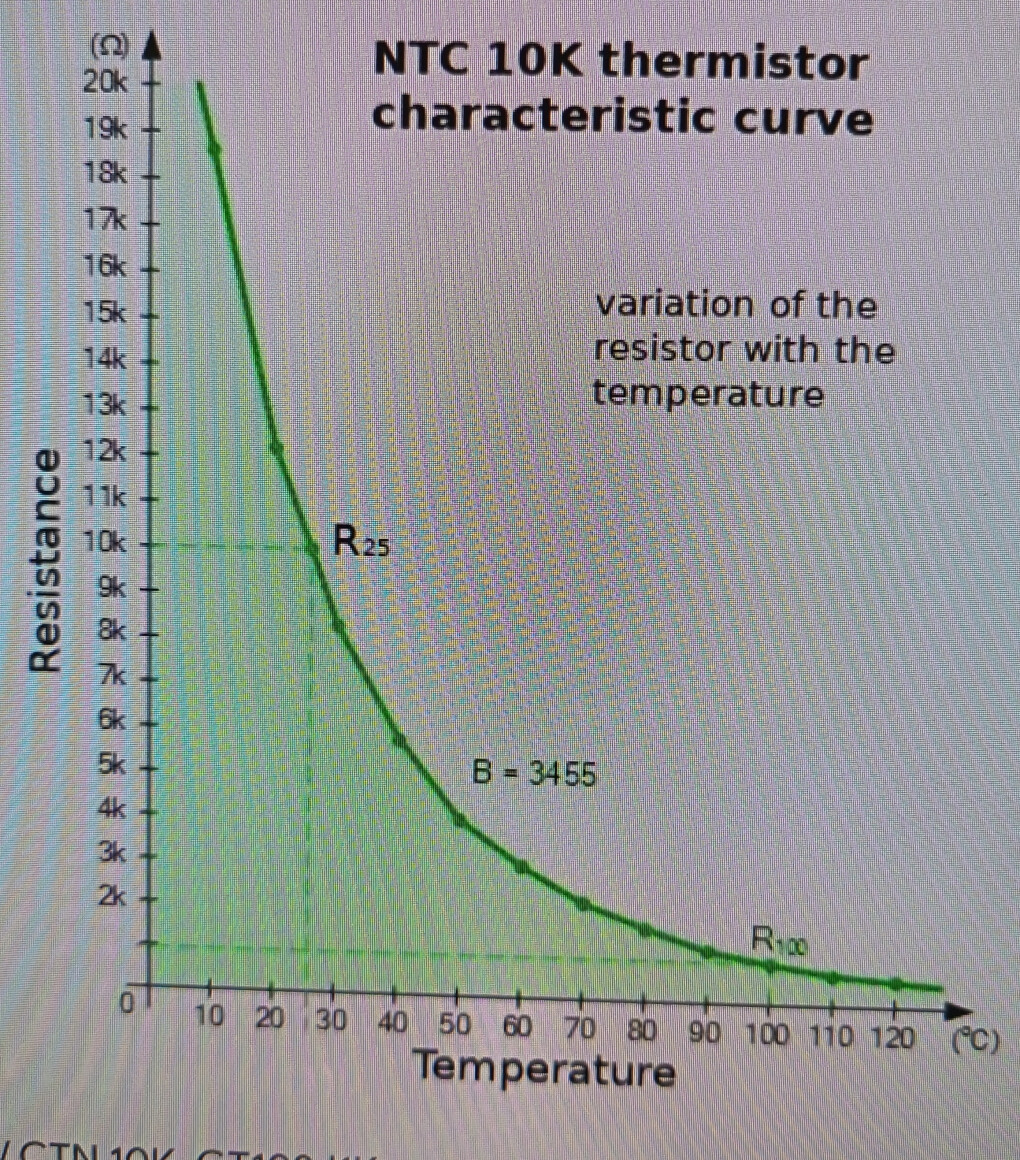

Le disjoncteur thermique est un modèle auto-reset : SANG MAO A-0701AN 10A,
Préférez un modèle 15A
réf : A-0701AN Auto Reset

SANG MAO A-0701AN 12A

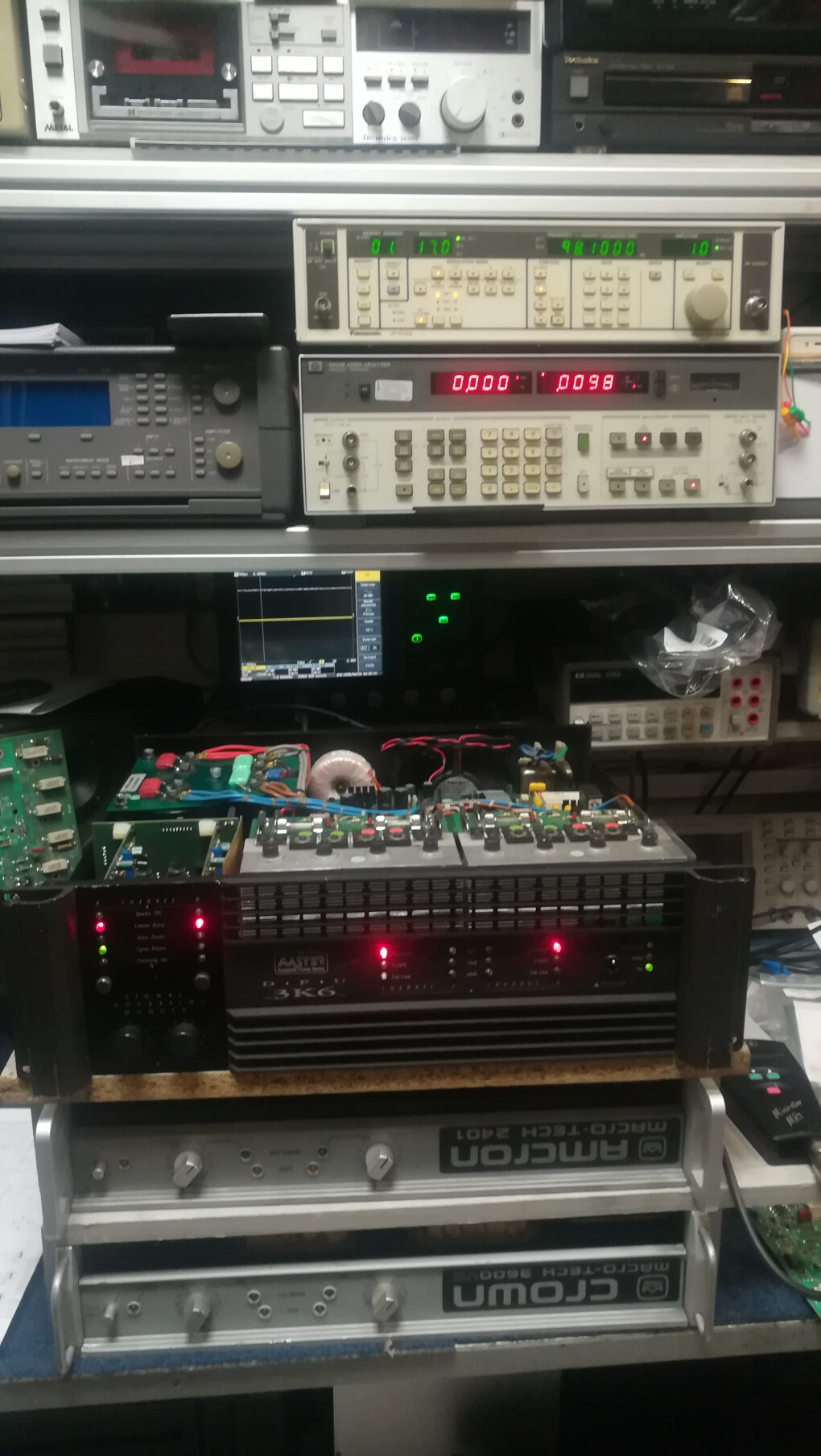

1 ière MESURES :
F=1kHz, 6dBu IN

1 canal (avant écrêtage):
U=84Vac sous 8 ohms résistif, soit P=882W, THD=0.021%
U=72Vac sous 4 ohms résistif, soit P=1296W THD= 0.029%
donc un peu en dessous d'un CROWN MA3600VZ








Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.


[ Dernière édition du message le 04/05/2025 à 11:36:26 ]
