Salut tout le monde,

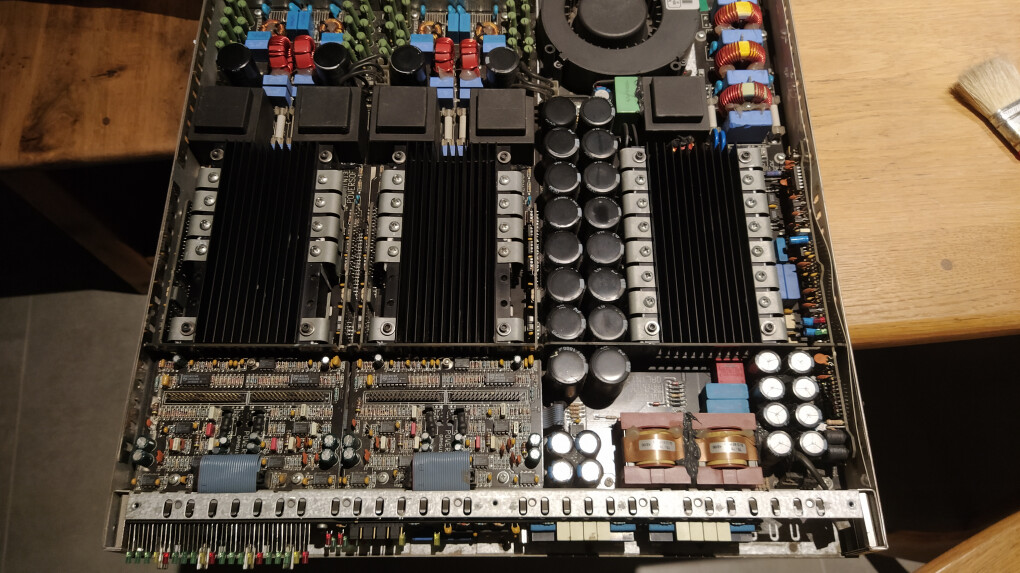

Je viens de faire l'acquisition d'un digam q3204, il est fonctionnel mais je l'ai quand même ouvert pr tout nettoyer, il y avait pas mal de poussière.

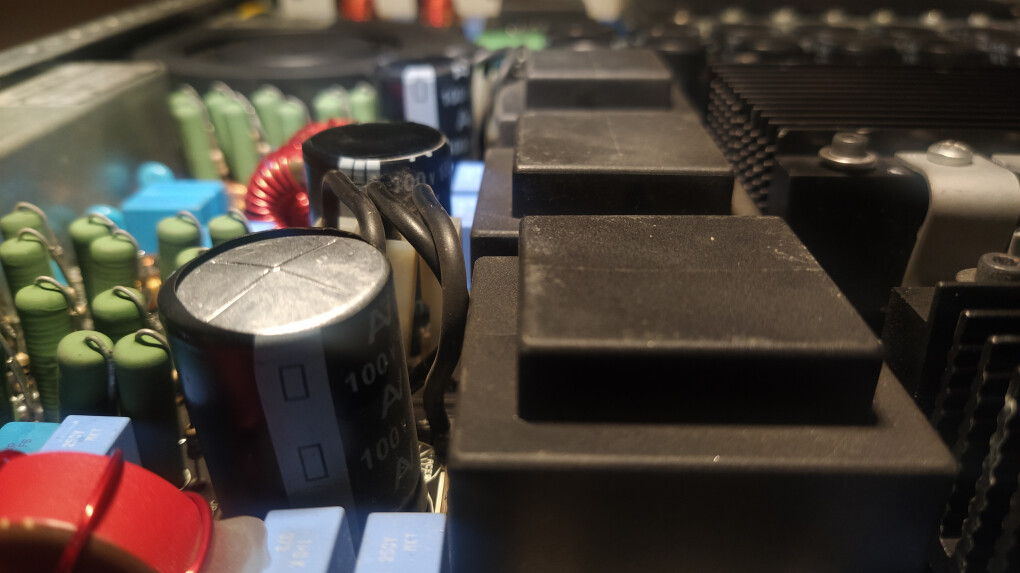

Du côté extrême gauche, quand on est face à l'ampli, les condensateurs ont l'air gonflés, c'est le côté ou ça chauffe le plus à mon avis..

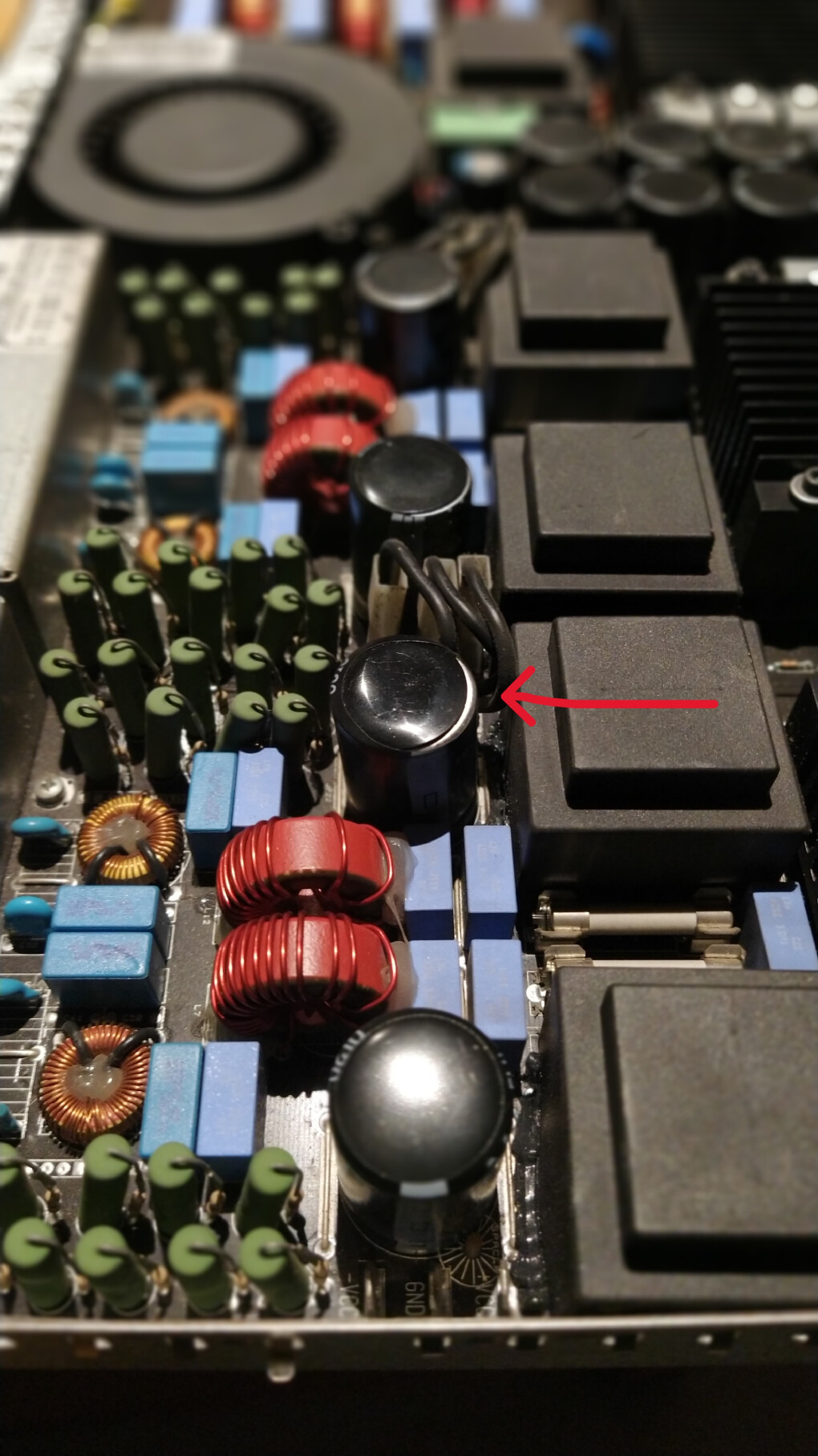

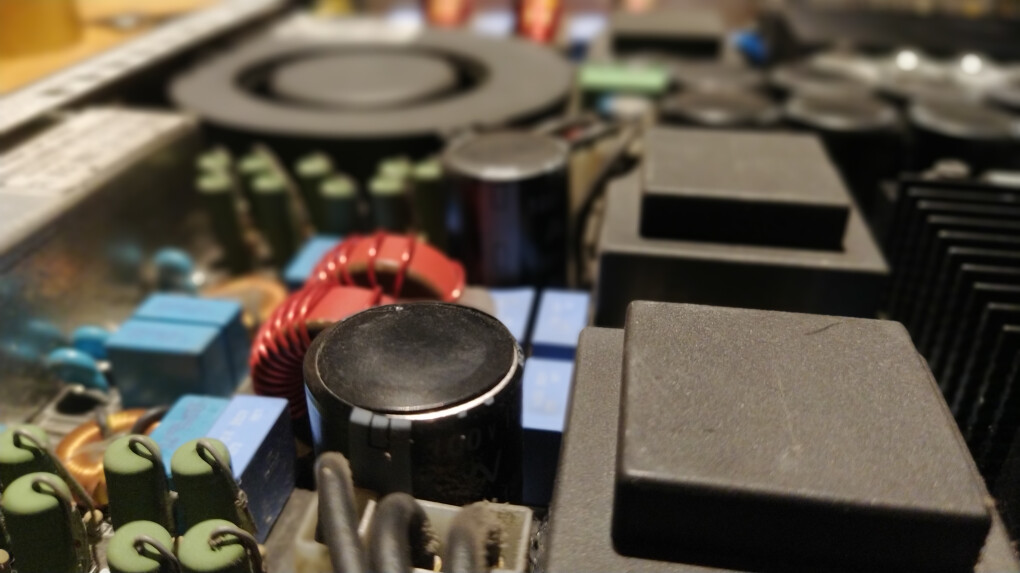

J'ai retiré les petits capuchons en plastique pour voir plus clair.. il y en a un qui m'a l'air un peu gonflé l'autre ce n'est que le plastique qui s'est déformé avec la chaleur.
Votre avis? Faut il le changer ?
Si oui, des idées de piste pour des condensateurs neufs de qualité équivalente?
Ce sont des 1800uf 100v 85°C
Je viens de faire l'acquisition d'un digam q3204, il est fonctionnel mais je l'ai quand même ouvert pr tout nettoyer, il y avait pas mal de poussière.
Du côté extrême gauche, quand on est face à l'ampli, les condensateurs ont l'air gonflés, c'est le côté ou ça chauffe le plus à mon avis..
J'ai retiré les petits capuchons en plastique pour voir plus clair.. il y en a un qui m'a l'air un peu gonflé l'autre ce n'est que le plastique qui s'est déformé avec la chaleur.
Votre avis? Faut il le changer ?
Si oui, des idées de piste pour des condensateurs neufs de qualité équivalente?
Ce sont des 1800uf 100v 85°C
- 1
- 2
sauce
1126
AFicionado·a
Membre depuis 22 ans
LOULOU31140
445
Posteur·euse AFfamé·e
Membre depuis 20 ans
bamifou
397
Posteur·euse AFfamé·e
Membre depuis 13 ans
LOULOU31140
445
Posteur·euse AFfamé·e
Membre depuis 20 ans
sauce
1126
AFicionado·a
Membre depuis 22 ans
michel.29
3342
Squatteur·euse d’AF
Membre depuis 16 ans
bamifou
397
Posteur·euse AFfamé·e
Membre depuis 13 ans
bamifou
397
Posteur·euse AFfamé·e
Membre depuis 13 ans
bamifou
397
Posteur·euse AFfamé·e
Membre depuis 13 ans
sauce
1126
AFicionado·a
Membre depuis 22 ans
bamifou
397
Posteur·euse AFfamé·e
Membre depuis 13 ans
bamifou
397
Posteur·euse AFfamé·e
Membre depuis 13 ans
sauce
1126
AFicionado·a
Membre depuis 22 ans
bamifou
397
Posteur·euse AFfamé·e
Membre depuis 13 ans
sauce
1126
AFicionado·a
Membre depuis 22 ans
bamifou
397
Posteur·euse AFfamé·e
Membre depuis 13 ans
bamifou
397
Posteur·euse AFfamé·e
Membre depuis 13 ans
Salut !
Je reviens vers vous car j'ai tenté le recapping, résultat en demi teinte ! :/
Déja le démontage n'est pas si simple, tout rentre au mm prés et certaine carte sont enfichées de haut en bas.. :D
Pour la 1ére carte d'amplification ça s'est pas trop mal passé (après vision des photos un nettoyage de la soudure sur la droite est nécessaire à mon avis)
Pour la 2eme carte c'est une autre histoire, la nappe en cuivre est venue avec le condensateur.. du coup apres réflexion je me suis repiqué "ou j'ai pu "; à voir si ça a du sens ou non ?
Le long fils bleu du coté gauche, la nappe originel était connecté sur la " masse ", déduction après test de continuité avec ts les points de masse de la carte .
Le fils rouge lui se repique au composant communicant avec la nappe ou doit être soudé l'autre coté du condensateur. ( je pourrais aussi gratter l’époxy pour me repiquer directement sur la nappe, non ?)
Le fils bleu court, idem que pr le rouge.
Ce n'est pas un désastre mais on n'en est pas loin.. haha.
Je reviens vers vous car j'ai tenté le recapping, résultat en demi teinte ! :/
Déja le démontage n'est pas si simple, tout rentre au mm prés et certaine carte sont enfichées de haut en bas.. :D
Pour la 1ére carte d'amplification ça s'est pas trop mal passé (après vision des photos un nettoyage de la soudure sur la droite est nécessaire à mon avis)
Pour la 2eme carte c'est une autre histoire, la nappe en cuivre est venue avec le condensateur.. du coup apres réflexion je me suis repiqué "ou j'ai pu "; à voir si ça a du sens ou non ?
Le long fils bleu du coté gauche, la nappe originel était connecté sur la " masse ", déduction après test de continuité avec ts les points de masse de la carte .
Le fils rouge lui se repique au composant communicant avec la nappe ou doit être soudé l'autre coté du condensateur. ( je pourrais aussi gratter l’époxy pour me repiquer directement sur la nappe, non ?)
Le fils bleu court, idem que pr le rouge.
Ce n'est pas un désastre mais on n'en est pas loin.. haha.
bamifou
397
Posteur·euse AFfamé·e
Membre depuis 13 ans
Je viens d'uploader le Service Manual si ca peut aider !
https://fr.audiofanzine.com/ampli-sono-4-canaux/powersoft/digam-q3204/medias/autres/#id:546873
(Extrait du fichier "QAMIN13 - SCH.QD_AMIN__13EN.01.pdf")
-> Pour le condensateur C65, je peux en conclure que sa borne + peut bien être raccordé à C66 et sa borne - à la masse ?
->pour le condensateur C73, sa borne + peut se raccorder à la masse et sa borne - à C74 ?
https://fr.audiofanzine.com/ampli-sono-4-canaux/powersoft/digam-q3204/medias/autres/#id:546873
(Extrait du fichier "QAMIN13 - SCH.QD_AMIN__13EN.01.pdf")
-> Pour le condensateur C65, je peux en conclure que sa borne + peut bien être raccordé à C66 et sa borne - à la masse ?
->pour le condensateur C73, sa borne + peut se raccorder à la masse et sa borne - à C74 ?
[ Dernière édition du message le 07/05/2025 à 14:50:24 ]
sauce
1126
AFicionado·a
Membre depuis 22 ans
bamifou
397
Posteur·euse AFfamé·e
Membre depuis 13 ans
sauce
1126
AFicionado·a
Membre depuis 22 ans
bamifou
397
Posteur·euse AFfamé·e
Membre depuis 13 ans
sauce
1126
AFicionado·a
Membre depuis 22 ans
bamifou
397
Posteur·euse AFfamé·e
Membre depuis 13 ans
Salut, pour l'ampoule j'ai lu qu'elle servait aussi pour charger progressivement les condensateurs sans que l'alim se met en défaut ?! Ça serait caractéristique d'une alim à découpage.
Ensuite, j'ai re vérifié ce matin, mes repiquages on l'air correcte !
Voici un schéma annoté avec une comparaison du plan pcb.
Les lignes rouges sont des jumpers !
Ensuite, j'ai re vérifié ce matin, mes repiquages on l'air correcte !
Voici un schéma annoté avec une comparaison du plan pcb.
Les lignes rouges sont des jumpers !
[ Dernière édition du message le 08/05/2025 à 11:04:47 ]
