Les machines vieillissent et un matin, alors que l'on se lève pour boire son thé, l'on se rend compte que notre acolyte que l'on sort une fois tous les 10 ans présente un écran tout noir! On lui demande se qui s'est passé durant cette décennie et... pas de réponse évidemment. La TR-505 se terre dans un mutisme rageux. L'on aurait dû jouer avec plutôt que de lui préférer des machines plus efficaces et plus ergonomiques...
Alors que faire?
On ne veut pas s'en séparer ni la jeter aux ordures. Alors, pour lui donner une seconde jeunesse, il va nous falloir mettre les mains dans le cambouis et sortir deux tournevis, se munir d'un feuille en papier spécial photo qu'on trouve dans n'importe quel supermarché et d'un film polarisant non adhésif. Pour moins de 10 euros, pour peu que l'on soit conciliant sur le manque d'éthique, l'une des plus célébres plateformes de vente en ligne vous proposera une liste infinie de ce genre d'article. Pour l'opération esthétique, un film polarisant non adhésif de marque lambda et de 10x10cm suffit.
Après avoir retiré les 3 vis du boîtier de la TR-505, débranché les 3 sockets de la carte mère, il reste à retirer les quelques petite vis du LCD board.
Puis, l'on retire l'écran délicatement, décolle lentement le film autocollant de l'écran afin de ne pas laisser de traces de colle dessus.
L'opération consiste ensuite à découper le papier photo et le film polarisant: 49mm x 79mm. L'on place ensuite le film polarisant sur l'écran et le papier photo sur le film. Le papier photo jouera le rôle de réflecteur. L'on remet ensuite la carte LCD, l'on revisse le tout sans oublier de reconnecter les sockets.
Power On !
Écran fonctionnel! Opération réussie. La TR-505 peut désormais se pavaner à nouveau et rivaliser de plus belle, mais toujours sans succès, avec vos dernières boîtes à rythmes...
Nota Bene: ne pas utiliser d'alcool pour nettoyer l'écran au risque d'effacer la sérigraphie.
-
redox75Posteur·euse AFfolé·ePosté le 21/11/2025 à 14:50:52Tu as des photos de la mise en place du papier et le résultat final? -
senglePosteur·euse AFfolé·ePosté le 14/03/2026 à 04:20:51Excellent tuto, et peut être utile pour d’autres écrans similaires genre 626, 707 et 727?
L’écran de ma 505 se porte bien mais je met ce tuto de côté.
Et oui quelques photos ce serait un joli plus. -
DenShiAFicionado·aPosté le 18/03/2026 à 14:05:35Bonjour,
Voici quelques photos de mon écran.
1ère photo : tr505 écran noir avant réparation. La photo provient du net. Ce n'est pas la photo de ma tr505. Mais c'est tout comme.
La 2nd : ma tr505 éteinte. Il n'y a plus de tâche noire sur l'écran.

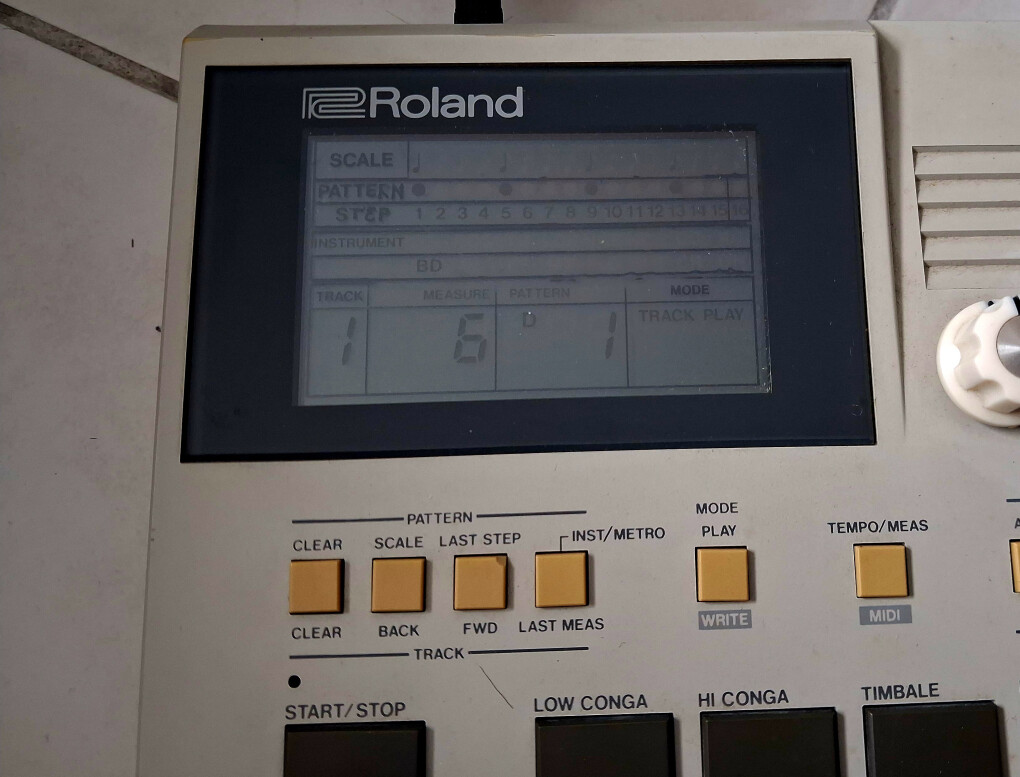

La 3ème : ma tr505 allumée. On distingue l'affichage digital. Il y a moins de contraste qu'avant car le réflecteur est bricolé. Mais ce n'est pas un problème. On ne peut pas dire que l'écran de la tr505 soit indispensable. Ce manque de contraste n'est donc pas rédhibitoire. C'est un écran de calculatrice. Dans le noir on ne voit rien!
Comme je l'ai signalé plus haut, n'utilisez pas d'alcool pour nettoyer la vitre de la tr505. La sérigraphie s'effacerait. J'ai fait cette erreur et elle s'est partiellement effacée. J'ai réparé cela en redescendant les lignes serigraphiées avec un poska hyper fin...
Bien à vous.
