Bruit de fond

AMHA je dirai non

Par rapport à:

Est-ce que ça vaut le coup de faire des frais sur une basse de ce prix ?

Pour l'instant je ne me pose pas trop la question étant donné que ne je ne peux pas juger de la qualité intrinsèque de l'instrument. (Non utilisable pour l'instant)

J'aurais tendance à dire, que si nécessaire, il est toujours possible de mettre des micros de meilleurs qualité

Concernant le bruit de fond, les choses ont avancés.

J'ai sorti mon oscilloscope afin de tester toute la chaîne électronique, du moins ce qui est accessible.

Je pense avoir trouvé l'origine du problème:

  Le micro Jazz Bass (celui prêt de chevalet) est HS. Aucun signal en sortie !!

Un des fils de bobinage ne faisait plus contact.

Avec mes doigts de fées, j'ai réussi à rallonger le micro fil pour assurer le contact, malheureusement cela ne donne toujours  rien.

Je vais donc commencer à acheter un (2) autre micro

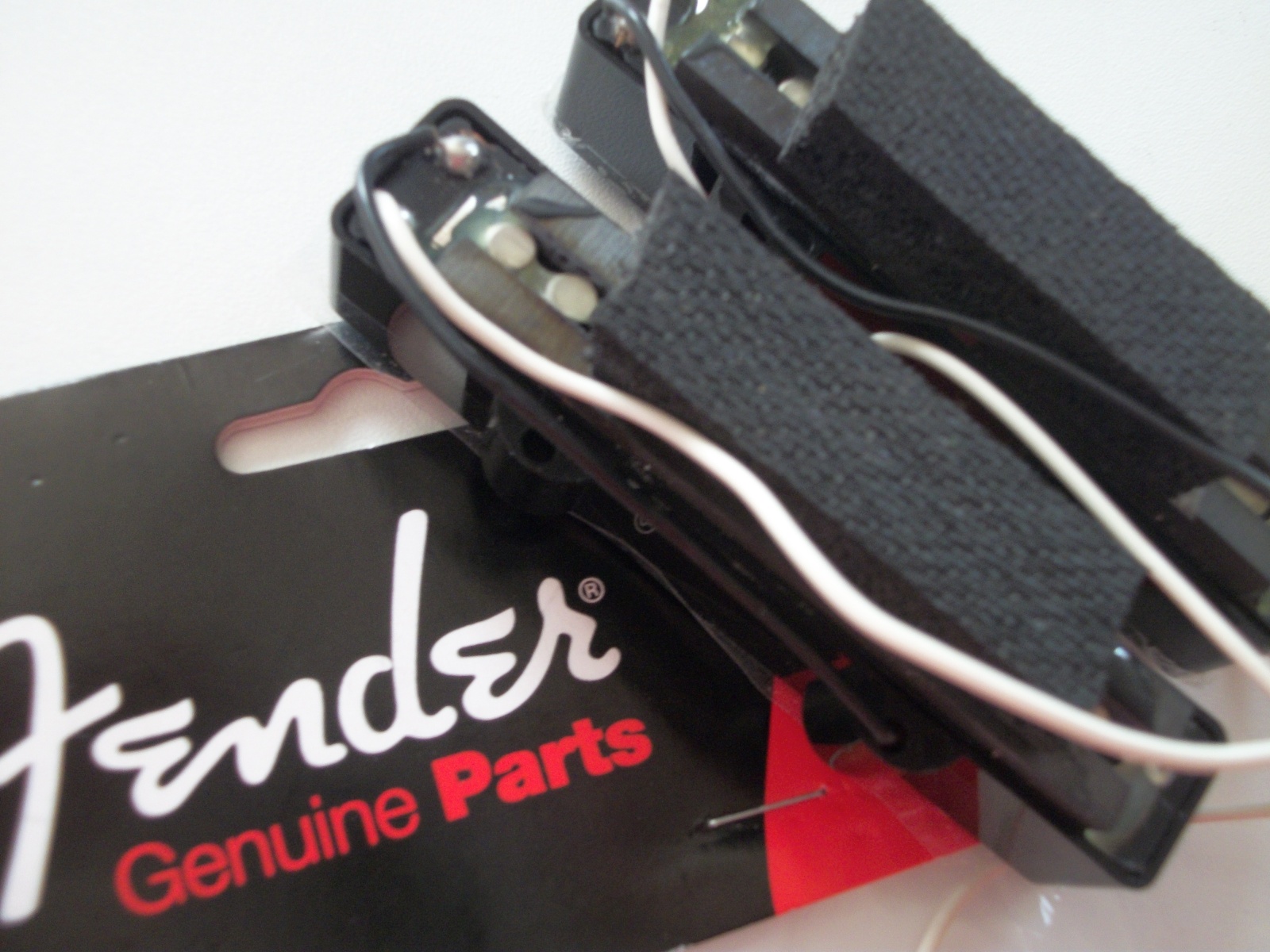

 Achat réalisé: 2 micros FENDER STANDARD JAZZ BASS -MIM occasion : à 63€

hillmore Je sens une certaine agressivité dans ta dernière réponse !

J'ai posté ma question sur ce forum car j'avais un besoin de conseils, conseils qui au passage m'ont été très utiles, et le seront encore dans le futur

Mon histoire n'est pas fini, et je continuerai à poster sur le forum me disant que cela pourra toujours servir à d'autres.

L'avenir me dira si j'ai bien fait.

Concernant le matériel Chinois, je me demande où se trouve l'hypocrisie, car nous avons tous du matériel fabriqué dans les Pays Low Cost, toi y compris !

Une enseigne de référence ne garantit plus rien à ce niveau, sinon de se sucrer au passage / son trademark

Je clos le (hors) sujet

...

Dès réception des micros je vais donner suite au sujet

Merci à tous

Christian

Hello, je m'incruste sur ce sujet, je viens de voir le schéma de cablage en page 2.

Jouons à un jeu, il y'a une erreure, saurez vous la trouver?

Je m'explique, je suis en train de me monter une PBass avec des éléments de vraies PBass USA (sauf les micros)achetés d'occaz à droite et à gauche, et donc j'ai chopé des micros Seymour Duncan APB1 (ok c'est de l'actif mais le schéma de cablage est le même) à 70€ au lieu de 130€ , ils sont neuf, jamais montés, c'est le kit complet avec tout le matos dans la boite.

Donc je me monte ça sur un gabarit, je teste, et la ça ne marche pas, mais pas du tout: 0 signal de sortie.

Je vérifie tout tout tout avec un multimètre, pas de soucis, après m'être fait 12000 jacks je sais encore souder et les composants ne sont pas défectueux.

Je me prend le tête et tout et je refait un test, et la je touche par hasard les potars volume et tone en même temps.

Ho miracle un niveau de sortie de ouf.

Je vérifie avec d'autre schémas de cablage et je fait des liens avec celui de mes micros...

Conclusion: cette bande de tanches de chez SD ont oublié de faire figurer sur leur schéma la masse reliant les 2 potars de volume et de tone!

Voila!

Hors sujet :

 Ha oui, pour ceux que ça pourrait interesser, se monter soi même une PBass avec des vrais éléments Fender d'occaz (et mightymight pour le manche, neuf celui la) ça coute 430€ si on se débrouille bien! Héhé

Oui mais dans mon cas ça ne marchait pas, en plus on risque de déchirer cette feuille d'alu en vissant les potars (rondelle dentellées sous le pickguard pour pas qu'ils tournent, re en plus je préfère faire confiance à un bon fil bien soudé qu'a une feuille d'alu de 0,001mm d'épaisseur, non ;-) ? De toute façon ce n'est pas la mort de rajouter un fil de masse, du moment ou on a les mains dedans.

A mon sens, une éléctronique faite main, roullée sous les aisselles est plus fiable et plus durable que celle que l'on trouve générallement sur les basses de série, alors pourquoi pas améliorer ce qu'il est possible d'améliorer afin d'en tirer le meilleur et ne pas avoir de problèmes dans 2 ou 3 ans?

DIY!

(en plus ça coute pas cher lol)

Pour rebondir sur ta remarque jonathanblast, il y a même une erreur plus grave sur le schéma :
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=std_pbass
Le filtre passe bas n'est pas connecté à la sortie du signal (Point Chaud)
Conclusion le potard Master Tone ne sert à rien !!!

Pour en revenir à ma mon bruit de Buzz sur ma Guitare Basse..
Que dire, que dire,.... que dire...que dire

Quand je pense le temps déjà passé sur le sujet

Mais Soyons positif, le temps passé sur le sujet m'aura au moins permis de comprendre pas mal de chose et de me replonger dans l'électronique

Petit résumé:
Une fois mes micros FENDER reçus , je m'empresse de les monter, de brancher ma Guitare sur la table de mixage et --> de constater qu'il n'y a pas de son !!
C'était le truc en trop.
Du coup j'ai tout démonté, et pris les choses dans l'ordre.

1) Comprendre le circuit passif
2) Passer sur une guitare passive
3) Tester le circuit d'amplification à part
4) Remplacer les potards (Ceux installé, c'est de la vrai Daube !!!)
5) Si le Circuit actif est fonctionnel, ajouter un interrupteur afin de pouvoir passer du mode Actif / Passif

Je vous joins quelques schémas et simulations

https://fr.audiofanzine.com/membres/529169/photos/

https://fr.audiofanzine.com/membres/529169/photos/

Pour l'instant j'ai faits
* Etape 1 --> Compréhension
* Etape 2 --> Ma guitare Basse Passive est fonctionnelle (Un peu de bruit , mais plus rien à voir par rapport à avant )
  Par contre manque un peu de couleur au niveau du son,

   Du coup je vais tester l'amplification à part. Si ce dernier est fonctionnel, je le réinstalle

.

Pour la prochaine étape je vais me trouver des potards dignes de ce nom !!!
Comme explicité ci-dessous, ceux qui sont montés ne sont pas fiables ....

  * dès fois il y a contact ...
  * dès fois il n'y à pas de contact , et il faut quasiment presser sur le potard pour qu'il y ait contact !!!!!!!!!

Au passage tant que j'y suis je vais ajouter une isolation à base de feuille de cuivre...

Je continue à vous tenir au courant..

Christian

Pour la simulation, c'est tout simplement la réponse fréquentielle d'un filtre passe bas.

Cela permet de montrer l'influence de la Résistance et de la Capa

Au niveau du Schéma les résistances R4 et R5 représentent le potard Volume, (positionné de telle sorte à diminuer le niveau du Signal Micro / 2)

R1 correspondant au potard Master Tone

En fait le schéma reprend le schéma le câblage ci-dessous

Je réitère, il y a bien une erreur, voir correction:

https://img.audiofanzine.com/image.php?lang=fr&identifier=image&size=normal&module=user&userPhoto_id=257844

Warhol,

Je ne comprends pas ta réaction, je ne dénature, ni ne sabote en rien, j'essaye juste de comprendre  !

Tu remarqueras que sur beaucoup de schéma de seymourduncan, le filtre passe bas est bien cablé directement sur la sortie

Voir

http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=passive_soapbar

http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=std_p_j_bass

L'auteur a donc bien pu commettre une erreur !!

Danguit

Merci pour l'info
