Hello ici

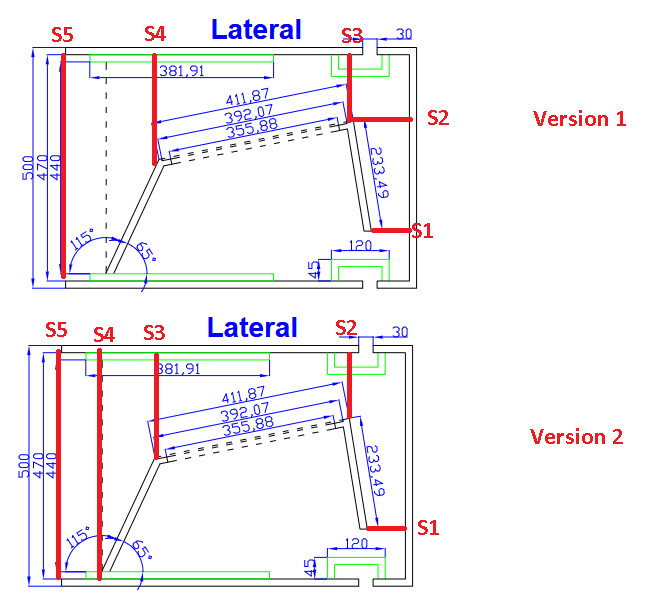

Ci dessous la façon dont je le ferais.
La version 1 n'est pas idéale.
Il faut vérifier si dans la version 1 l'angle d'expansion est identique entre S1/S2 et S2/S3, auquel cas tu peux faire la version 2 qui sera + fidèle
j'essaye de repasser d'ici pas longtemps si jamais tu réponds
Ci dessous la façon dont je le ferais.
La version 1 n'est pas idéale.
Il faut vérifier si dans la version 1 l'angle d'expansion est identique entre S1/S2 et S2/S3, auquel cas tu peux faire la version 2 qui sera + fidèle
j'essaye de repasser d'ici pas longtemps si jamais tu réponds
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
Domb-vibrations
4
Nouvel·le AFfilié·e
Membre depuis 5 ans
Greetingz tous le monde !
Toujours incroyable de voir que le sujet est toujours actif et surtout que Chris, tu répondes encore, juste MERCI !
Je reviens avec le projet de simuler le plan d'un scoop que je ne connaissais pas: Le Super 914 !
Le lien du plan : https://planssystemes.notion.site/Super-914-d6edb1880a7242fb8ba574b29b8e995d
(il y a aussi un fichier hornresp qui permet de refaire la simu mais j'aimerais le simuler moi-même ensuite sur akabak donc je veux mieux comprendre Hornresp pour ce caisson)

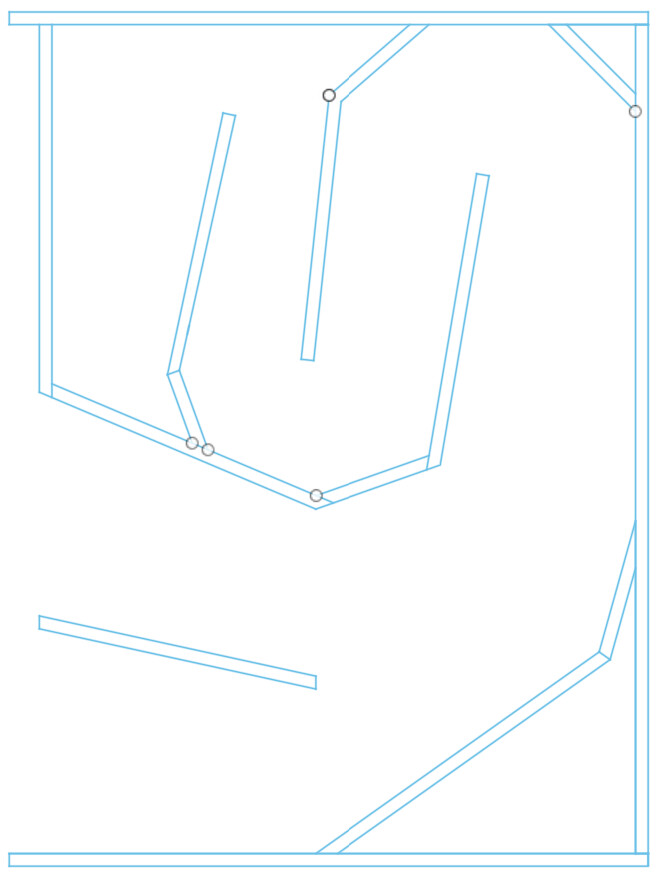

Voici un sketch du plan que j'ai réalisé avec Fusion 360, un logiciel de CAO. Je vais le réutiliser pour déterminer les sections de la horn (S1, S2...) et les longueurs de trajet de l'onde entre les sections (L12, L23...). Le sketch en question:
Le haut parleur vient se fixer comme un scoop classique soit sur la planche vertical en haut à gauche.
Le scoop étant une Rear Loaded Horn (RLH), je vais appliquer la technique expliquer avant dans la discussion pour les RLH soit pour le MS46 de Marc.O.
Hors c'est là que les choses se compliquent.
Chris, comme tu l'expliquais pour le MS46, les expansions de la horn doivent être constantes pour pouvoir utiliser Hornresp. De plus, on a un nombre maximal d'expansion de (4 expansions entre les sections S1 et S5) donc on pourra placer 5 sections + 1 section qui correspond au "throat adapter".
Ma première question est donc: Comment décider ou placer les sections ?

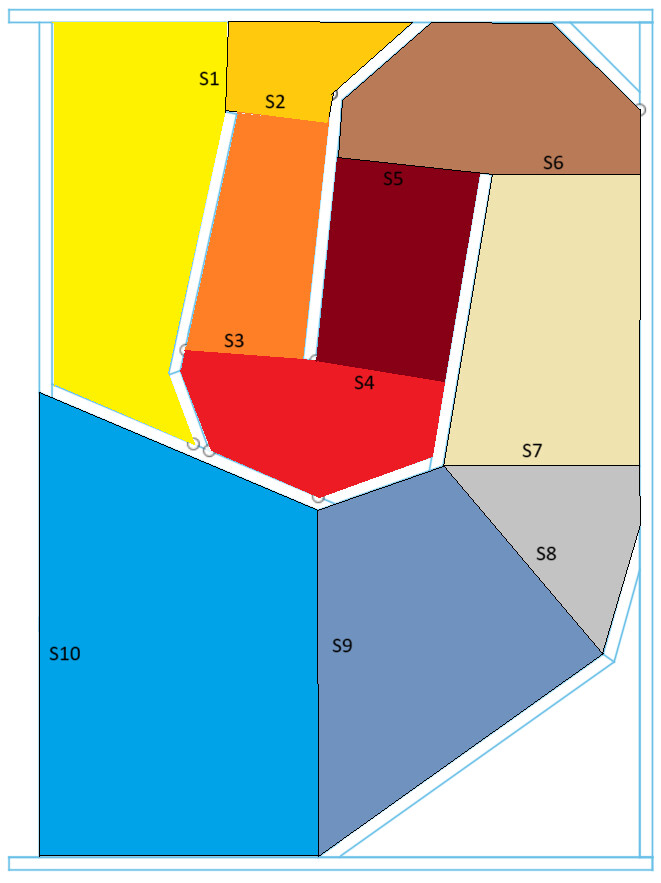

Voici mon premier éssai, sans me contraindre par le nombre de section max de Hornresp :
Mon objectif ici est de déterminer le coefficient d'expansion entre les sections. Pour le calculer voici la formule que j'utilise:
Par exemple pour le coéfficient X12:
X12 = (S2 - S1) / L12
- Si X < 0, la horn rétrécit
- Si X = 0, la horn a une expansion nulle (elle ne rétrécit pas ni s'aggrandit)
- Si X > 0, la horn s'élargit
Si je trouve que X12 = X23, alors on a une expansion constante et je peux merge les deux sections. Pour calculer les distances entre les sections, j'ai suivi les explications de Chris cf les discussions précédentes.

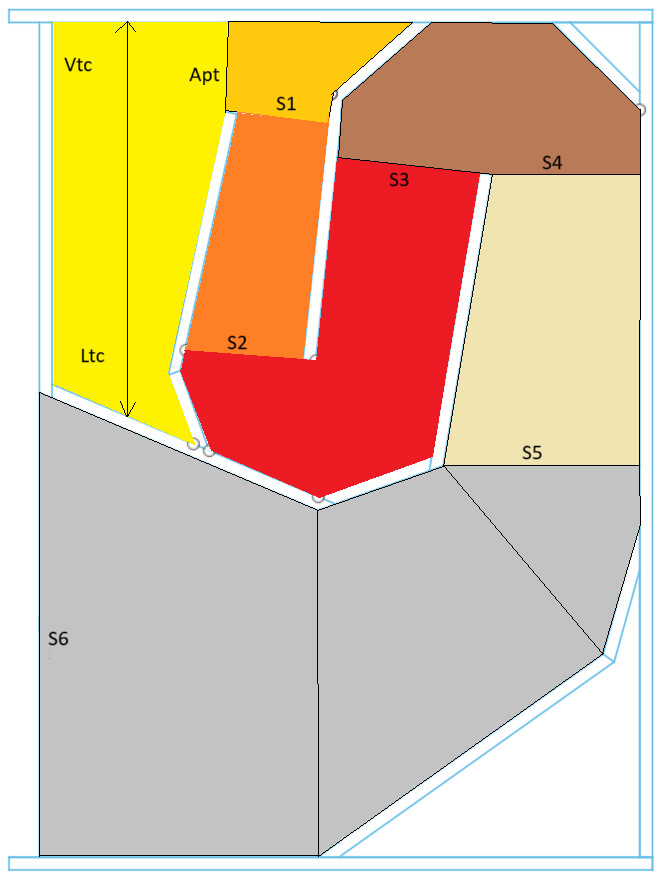

En appliquant ce raisonnement, j'arrive à une répartition de section comme la suivante:
Hors on remarque que j'ai encore une section de trop. Mais de mes calculs j'ai l'impression que les coefficients d'expansions sont trop différents pour pouvoir "merge" deux sections entre elles. Par exemple enlever la section S2 pour n'avoir plus que la section S1 et S3 et considérer une expansion constante entre les deux.
Je partage ici comment j'ai calculé la longueur au sein d'un tournant du scoop. L'avantage du logiciel, c'est que l'on peut facilement faire un arc qui passe par les milieux des rayons et le logiciel donne directement la longeur. Dans cet exemple L34 = 287 mm (distance calculé dans la situation du deuxième sketch).
Si vous avez des conseils je suis preneur !
Et sinon passez de bonnes fêtes (même si c'est moins bien que le design de caisson pour faire la teuf au nouvel an)
Toujours incroyable de voir que le sujet est toujours actif et surtout que Chris, tu répondes encore, juste MERCI !
Je reviens avec le projet de simuler le plan d'un scoop que je ne connaissais pas: Le Super 914 !
Le lien du plan : https://planssystemes.notion.site/Super-914-d6edb1880a7242fb8ba574b29b8e995d
(il y a aussi un fichier hornresp qui permet de refaire la simu mais j'aimerais le simuler moi-même ensuite sur akabak donc je veux mieux comprendre Hornresp pour ce caisson)
Voici un sketch du plan que j'ai réalisé avec Fusion 360, un logiciel de CAO. Je vais le réutiliser pour déterminer les sections de la horn (S1, S2...) et les longueurs de trajet de l'onde entre les sections (L12, L23...). Le sketch en question:
Le haut parleur vient se fixer comme un scoop classique soit sur la planche vertical en haut à gauche.
Le scoop étant une Rear Loaded Horn (RLH), je vais appliquer la technique expliquer avant dans la discussion pour les RLH soit pour le MS46 de Marc.O.
Hors c'est là que les choses se compliquent.
Chris, comme tu l'expliquais pour le MS46, les expansions de la horn doivent être constantes pour pouvoir utiliser Hornresp. De plus, on a un nombre maximal d'expansion de (4 expansions entre les sections S1 et S5) donc on pourra placer 5 sections + 1 section qui correspond au "throat adapter".
Ma première question est donc: Comment décider ou placer les sections ?
Voici mon premier éssai, sans me contraindre par le nombre de section max de Hornresp :
Mon objectif ici est de déterminer le coefficient d'expansion entre les sections. Pour le calculer voici la formule que j'utilise:
Par exemple pour le coéfficient X12:
X12 = (S2 - S1) / L12
- Si X < 0, la horn rétrécit
- Si X = 0, la horn a une expansion nulle (elle ne rétrécit pas ni s'aggrandit)
- Si X > 0, la horn s'élargit
Si je trouve que X12 = X23, alors on a une expansion constante et je peux merge les deux sections. Pour calculer les distances entre les sections, j'ai suivi les explications de Chris cf les discussions précédentes.
En appliquant ce raisonnement, j'arrive à une répartition de section comme la suivante:
Hors on remarque que j'ai encore une section de trop. Mais de mes calculs j'ai l'impression que les coefficients d'expansions sont trop différents pour pouvoir "merge" deux sections entre elles. Par exemple enlever la section S2 pour n'avoir plus que la section S1 et S3 et considérer une expansion constante entre les deux.
Je partage ici comment j'ai calculé la longueur au sein d'un tournant du scoop. L'avantage du logiciel, c'est que l'on peut facilement faire un arc qui passe par les milieux des rayons et le logiciel donne directement la longeur. Dans cet exemple L34 = 287 mm (distance calculé dans la situation du deuxième sketch).
Si vous avez des conseils je suis preneur !
Et sinon passez de bonnes fêtes (même si c'est moins bien que le design de caisson pour faire la teuf au nouvel an)
[ Dernière édition du message le 24/12/2024 à 19:13:31 ]
